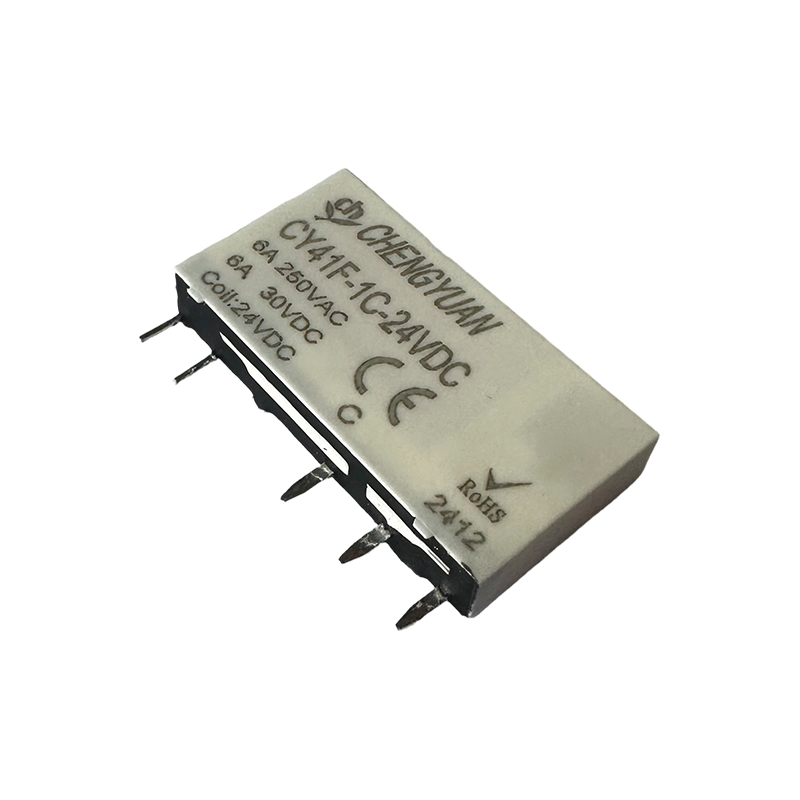

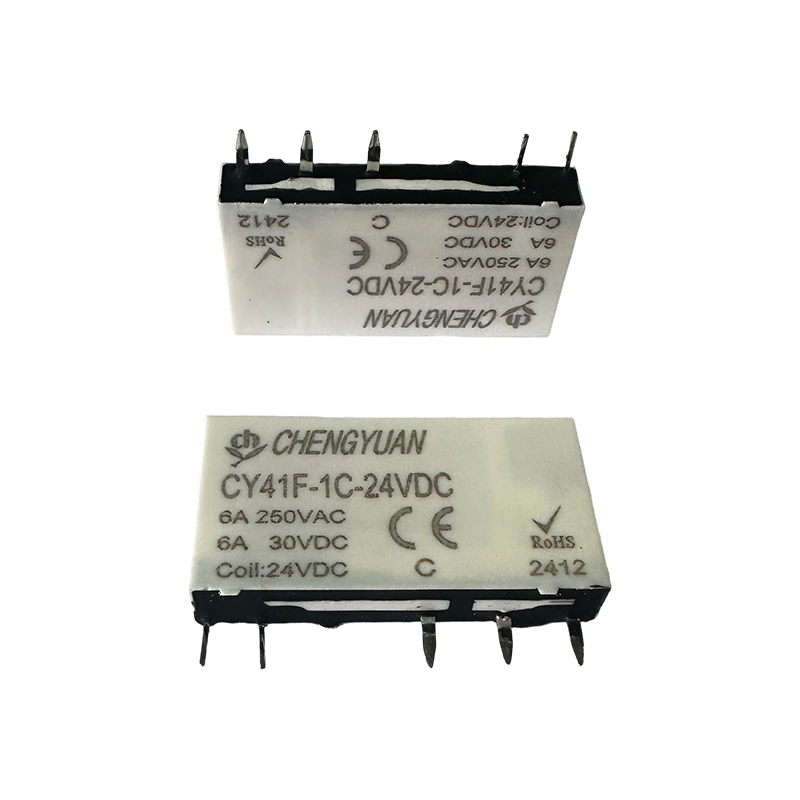

Fitur:
● Sangat tipis (lebarnya hanya 5 mm)
● Kapasitas peralihan kontak 6A
● Tegangan dielektrik antara koil dan kontak: 4kV
● Resistansi tegangan lonjakan antara koil dan kontak: 6kV
● Memenuhi persyaratan insulasi yang diperkuat VDE0700/0631
● Sensitivitas tinggi, konsumsi daya sekitar 0,17W
Skenario yang Berlaku:
● Peralatan Rumah Tangga: Kontrol daya untuk peralatan kecil berdaya tinggi seperti pemanas listrik dan kompor induksi
● Kontrol Industri: Peralatan otomasi, PLC kecil, sirkuit kontrol motor
● Peralatan Listrik Cerdas: Kotak distribusi cerdas, kontrol tambahan tumpukan pengisian daya
● Peralatan Keamanan: Memantau pasokan listrik, peralihan sirkuit sistem kontrol akses
Parameter Kontak
| Konfigurasi Kontak | 1 jam, 1z |
| Resistensi Kontak (1) | Kontak berlapis emas: ≤ 30mΩ (1A 6VDC); Kontak non-berlapis emas: ≤ 100mΩ (1A 6VDC) |
| Bahan Kontak | AgSnO₂, AgNi |
| Beban Kontak (Resistif) | 6A 250VAC / 30VDC |
| Tegangan Peralihan Maksimum | 400VAC / 300VDC |
| Arus Peralihan Maksimum | 6A |
| Daya Pengalihan Maksimum | 1500VA / 180W |
| Beban Minimum (2) | Tidak berlapis emas: 5VDC 100mA; Berlapis emas: 5VDC 10mA |
| Daya Tahan Mekanis (3) | siklus 1×10⁷ |
| Daya Tahan Listrik | Tipe H: siklus 6×10⁴ (AgNi, 6A 250VAC/30VDC, beban resistif, 85℃, 1 detik aktif 9 detik) Tipe Z: siklus 3×10⁴ (NO, AgNi, 6A 250VAC/30VDC, beban resistif, 85℃, 1 detik aktif 9 detik); Siklus 1×10⁴ (NC, AgNi, 6A 250VAC/30VDC, beban resistif, 85℃, mati 1 detik dalam 9 detik) |
Catatan:
(1) Semua nilai di atas adalah nilai awal.
(2) Beban minimum di atas adalah nilai referensi, berlaku untuk lingkungan bersuhu, lembab, dan bertekanan normal dengan pin menghadap ke atas. Nilai referensi ini dapat berubah sesuai dengan frekuensi peralihan, kondisi lingkungan, perkiraan masa pakai, dan arah pemasangan. Oleh karena itu, harap lakukan tes konfirmasi dengan beban sebenarnya sebelum digunakan, dan disarankan untuk menghindari penggunaan di bawah nol derajat Celcius.
(3) Uji tanpa beban, tidak ada kerusakan mekanis setelah pengujian.
Parameter Kumparan
| Nilai Kekuatan Kumparan | 5VDC ~ 24VDC: Sekitar 170mW |
| 48VDC, 60VDC: Sekitar 210mW |
Catatan:
(1) Untuk beban tanpa suhu yang ditentukan dalam tabel, suhu sekitar adalah suhu kamar.
Parameter Kinerja
| Parameter | Spesifikasi |
| Resistensi Isolasi | 1000MΩ (500VDC) |
| Tegangan Tahan Dielektrik | Antara Coil dan Kontak | 4000VAC selama 1 menit |
| Antara Kontak Terbuka | 1000VAC selama 1 menit |
| Waktu Pengoperasian (pada tegangan pengenal) | ≤ 8ms |
| Waktu Pelepasan (pada tegangan pengenal) | ≤ 4ms |
| Kejutan * (1) | Stabilitas | 49m/s² |
| Kekuatan | 980m/s² |
| Getaran * (1) | 10Hz ~ 55Hz, amplitudo ganda 1mm |
| Kelembaban | 5% ~ 85% RH |
| Kisaran Suhu | -40℃ ~ 85℃ |
| Tipe Terminal | Jenis PCB |
| Berat | Sekitar 5g |
| Jenis Kemasan | Tipe bersegel plastik, tipe tahan solder |
| Tegangan Terukur (VDC) | Tegangan Operasi (VDC) (1) | Tegangan Pelepas (VDC) (1) | Tegangan Maksimum (VDC) (2) | Resistensi Kumparan |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9.00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18.0 | ≥ 1,20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
