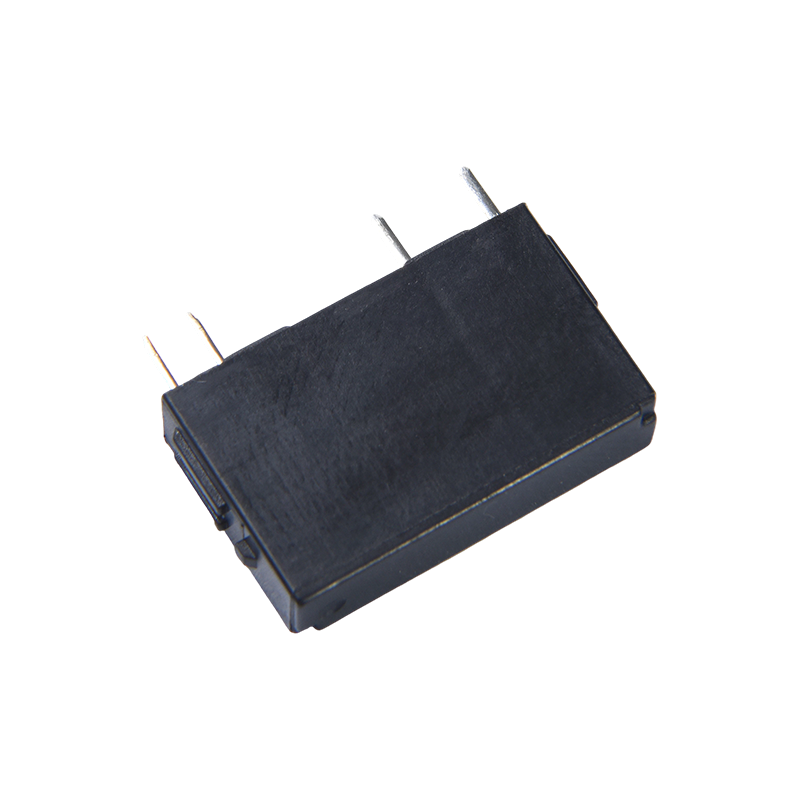

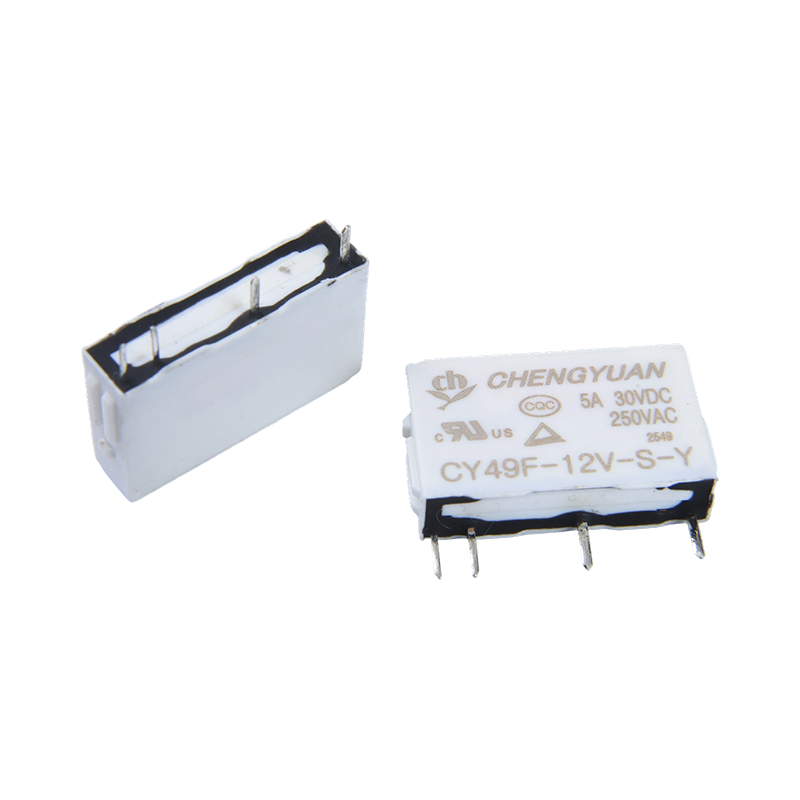

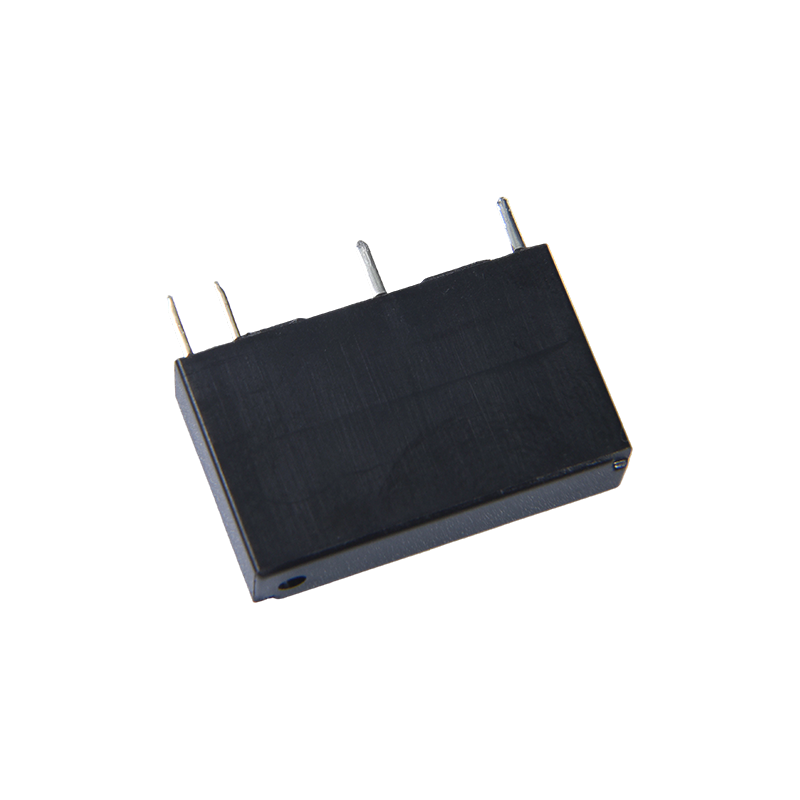

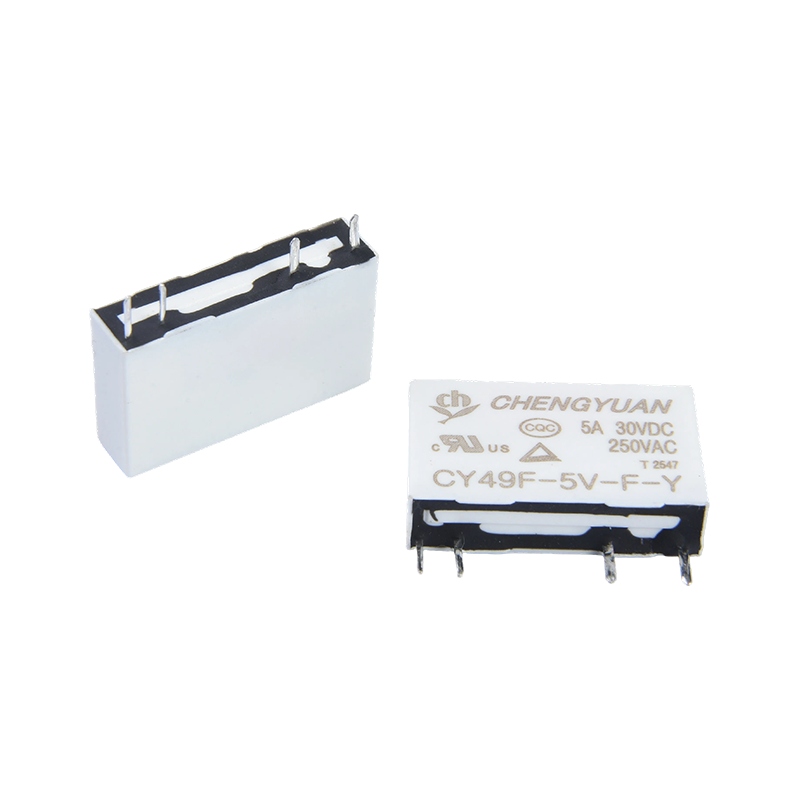

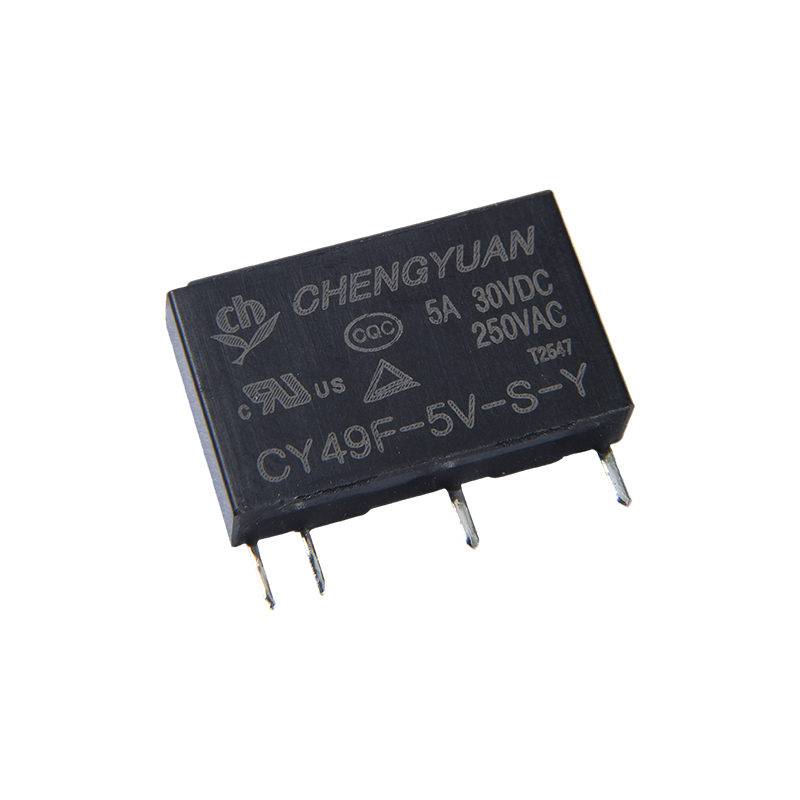

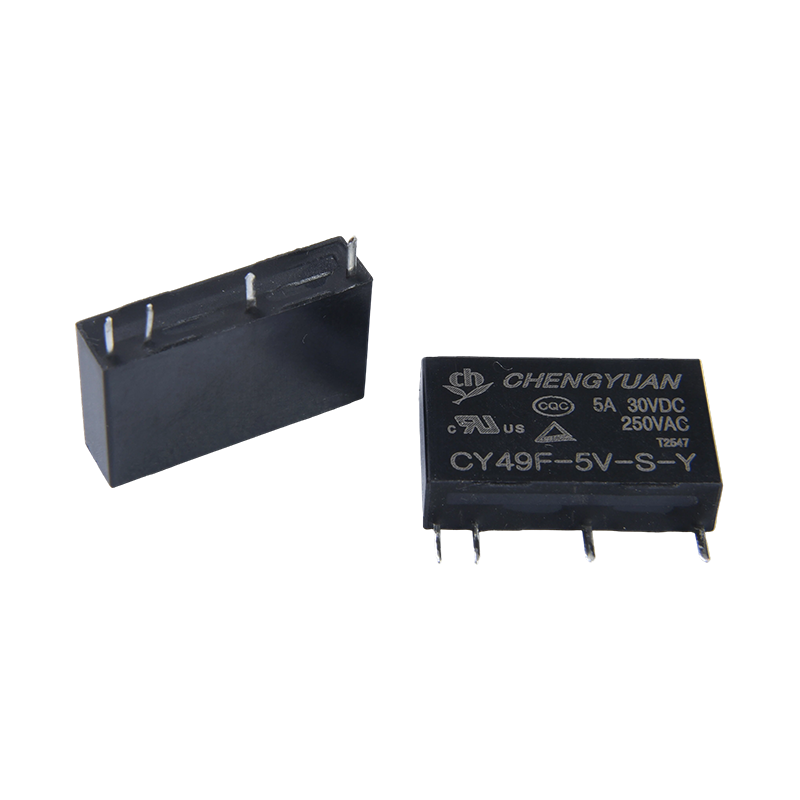

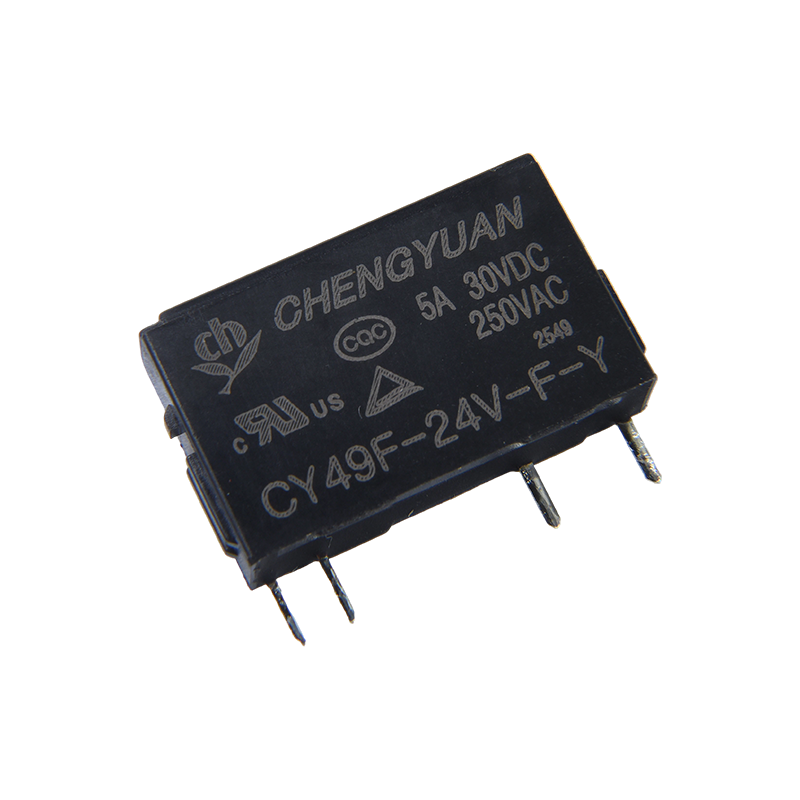

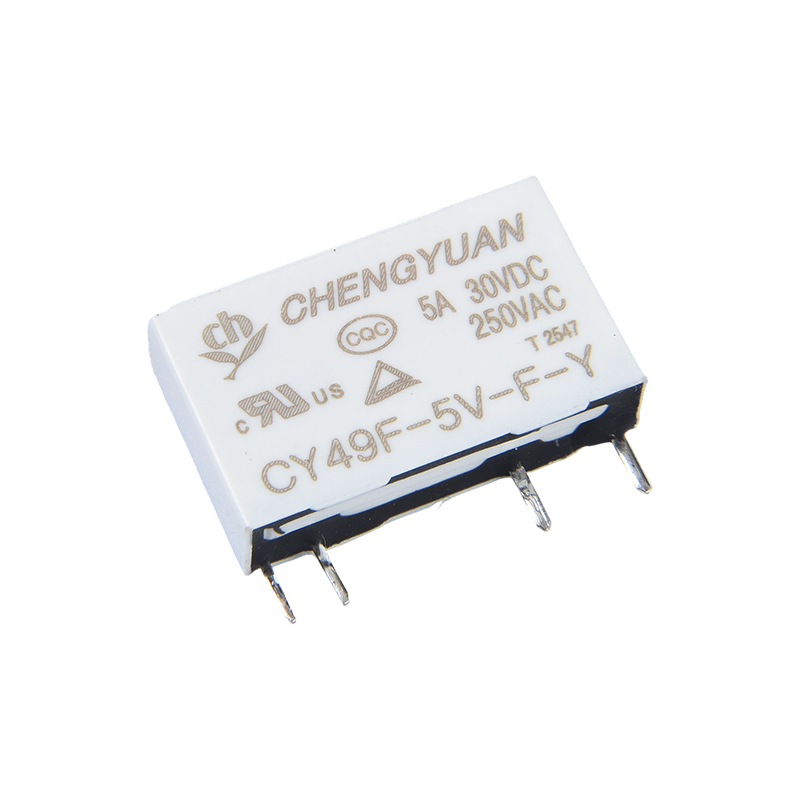

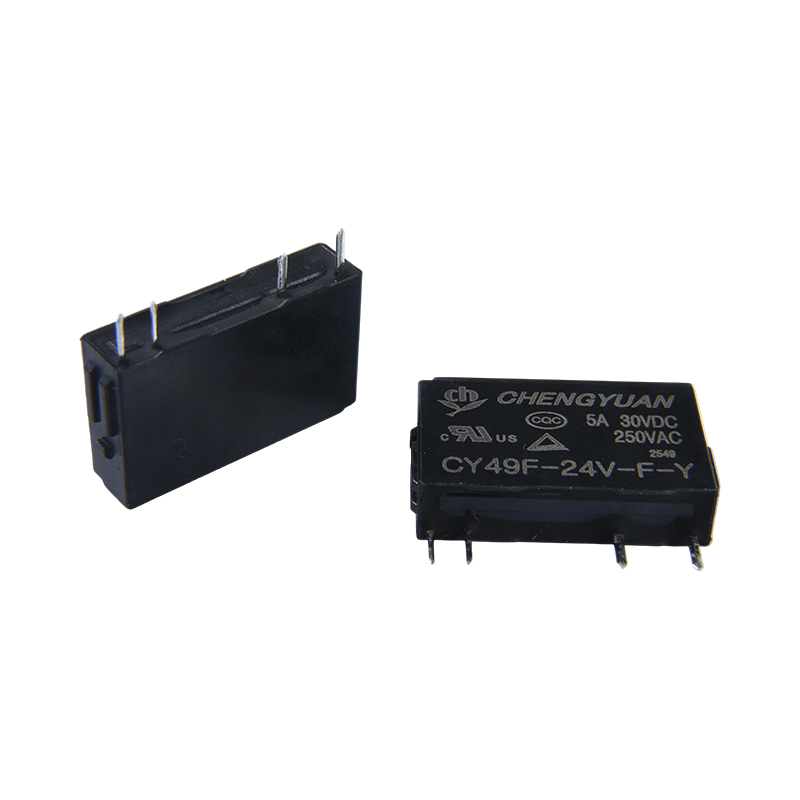

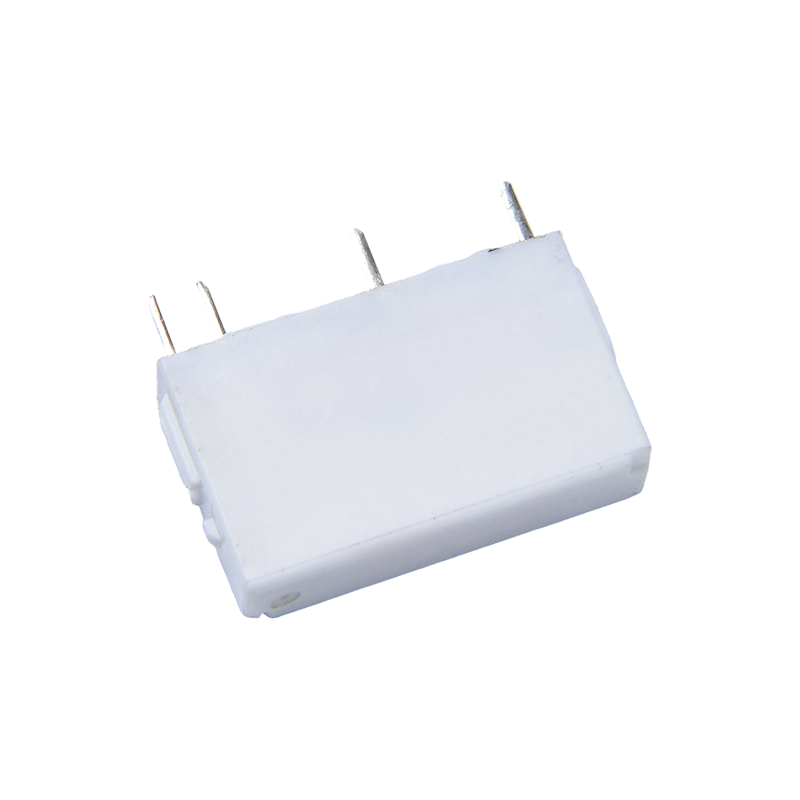

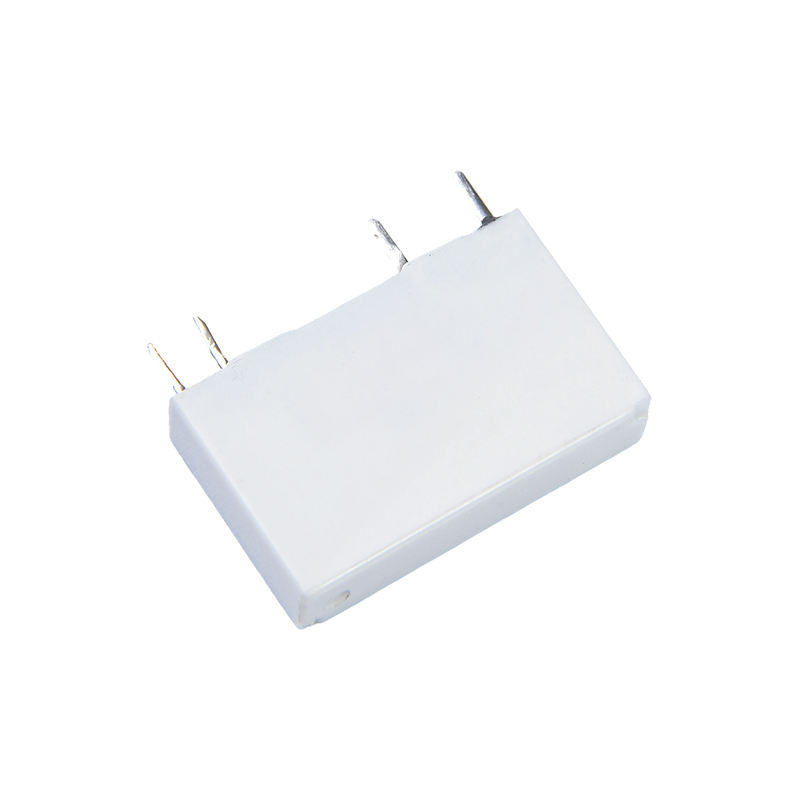

Fitur:
• Kapasitas beban: peralihan kontak 5A
• Sangat tipis, sangat kecil, cocok untuk pemasangan dengan kepadatan tinggi (lebar 5 mm, tinggi 12,5 mm)
• Tahan hingga 3000V
• Sensitivitas tinggi, konsumsi daya hanya 0,12W
Aplikasi Khas:
Sirkuit Otomasi dan Kontrol Industri: Biasa ditemukan pada peralatan komunikasi, peralatan jaringan, alat ukur, dan sistem kontrol elevator, yang melakukan peralihan sirkuit, perlindungan keselamatan, atau fungsi perlindungan arus lebih.
Elektronik Otomotif dan Bidang Energi Baru: Diterapkan pada peralatan di dalam kendaraan, sistem manajemen energi baru, dll., memenuhi persyaratan peralihan yang andal di lingkungan otomotif.
Elektronik Medis dan Dirgantara: Dalam peralatan medis, pemantauan keamanan, dan aplikasi luar angkasa yang memerlukan stabilitas tinggi, ia menyediakan isolasi dan perlindungan sirkuit.
Data Kontak
| Ketik | CY49F |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks. (pada 1A 16VDC) |
| Nilai beban (Beban resistif） | 5A250VAC /30VDC |
| Maks. mengalihkan arus | 5A |
| Maks. tegangan peralihan | 270VAC |
| Maks. mengalihkan daya | 1250VA/150W |
| Minimal. berpindah beban | 6V 1A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | ≤ 10 ms Maks. |
| Waktu rilis | ≤ 5 ms Maks. |
| Resistensi isolasi | Minimal 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka: 1000VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak: 3000VAC, 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 10G Min |
| Merusak | 10G Min |
| Daya tahan | Daya tahan mekanis （10800ops./h) | 10000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./h) | 100.000 operasi (pada suhu kamar) |
| Suhu lingkungan | -40℃~ 85℃(tanpa kondensasi) |
| Berat | Kira-kira. 3g |
| Data Kumparan (pada 20℃) |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 5 | 24 | 208 | Sekitar 0,12W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Sekitar 0,18W |
Data yang ditampilkan di atas adalah nilai awal. Jangan gunakan tegangan maksimum yang diizinkan pada koil selama lebih dari 10 menit untuk menghindari panas berlebih pada koil.

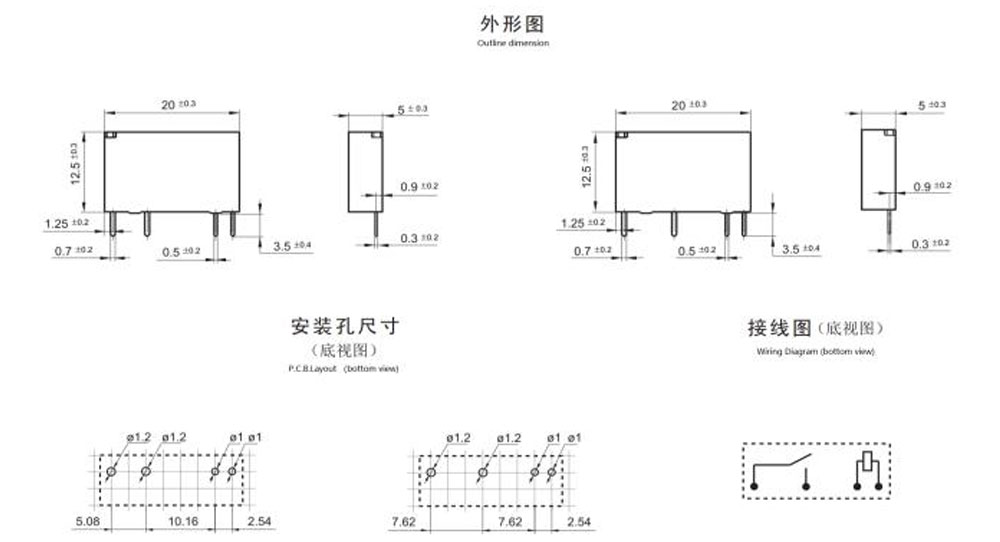

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

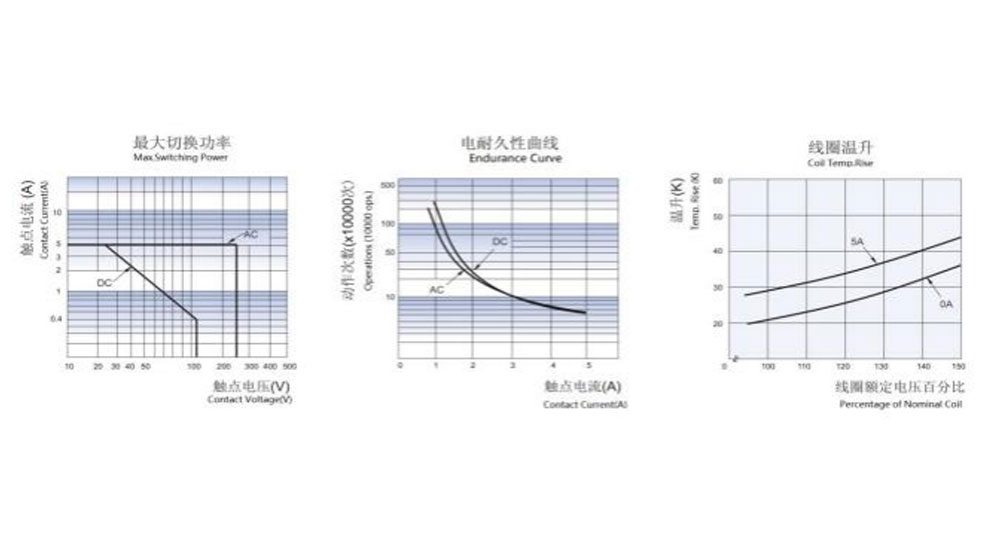

Kurva Karakteristik
Informasi Pemesanan
CY49F - 12VDC - S - Y - B - B - S- XX
0
1：Jenis：CY49F
2: Tegangan Nominal: 5,6,9,12,18,24VDC
3: Jarak pin kontak： F：5,08 mm S: 7,62 mm
4: Jenis kontak：Y： Kontak tunggal, E： Kontak bercabang
5: Kategori Lampiran : B menunjukkan gesper sabuk. Tidak ada: Tidak memiliki
6: Warna Lampiran： H-Hitam; B-Putih
7: Konstruksi Pelindung: Tahan S-Flux,
Tipe bersegel SH dapat dicuci
8: Parameter Khusus: Tipe Nihil-Standar
Surat atau angka-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relay tahan fluks dipasang pada PCB.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi seluruh kinerja dan parameter untuk setiap kemungkinan penerapan. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang tersegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan, harap hubungi Chengyuan untuk mendapatkan layanan teknis. Namun, pengguna bertanggung jawab untuk menentukan produk mana yang sebaiknya digunakan.
