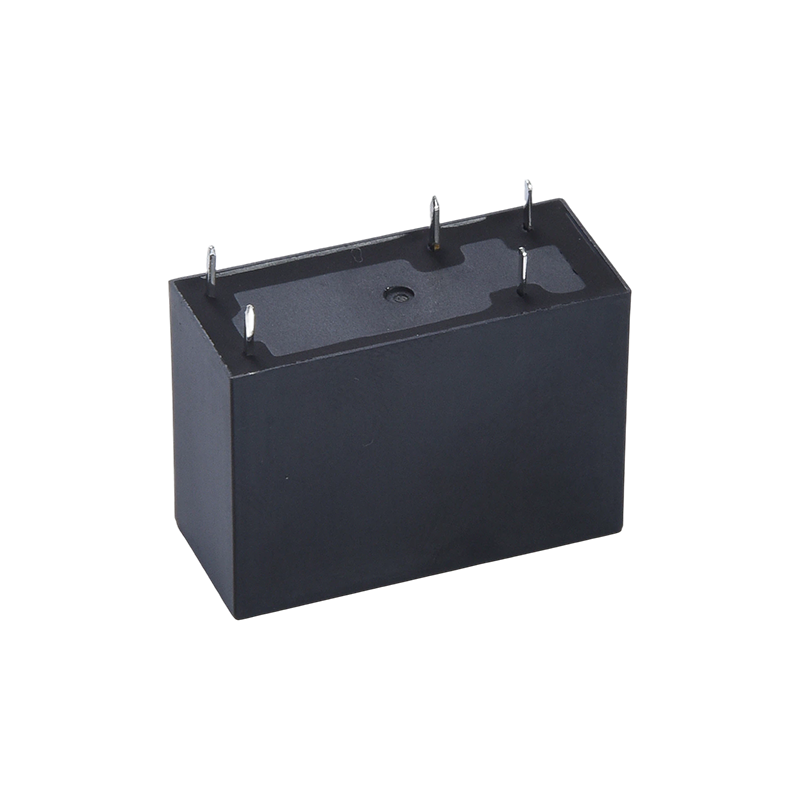

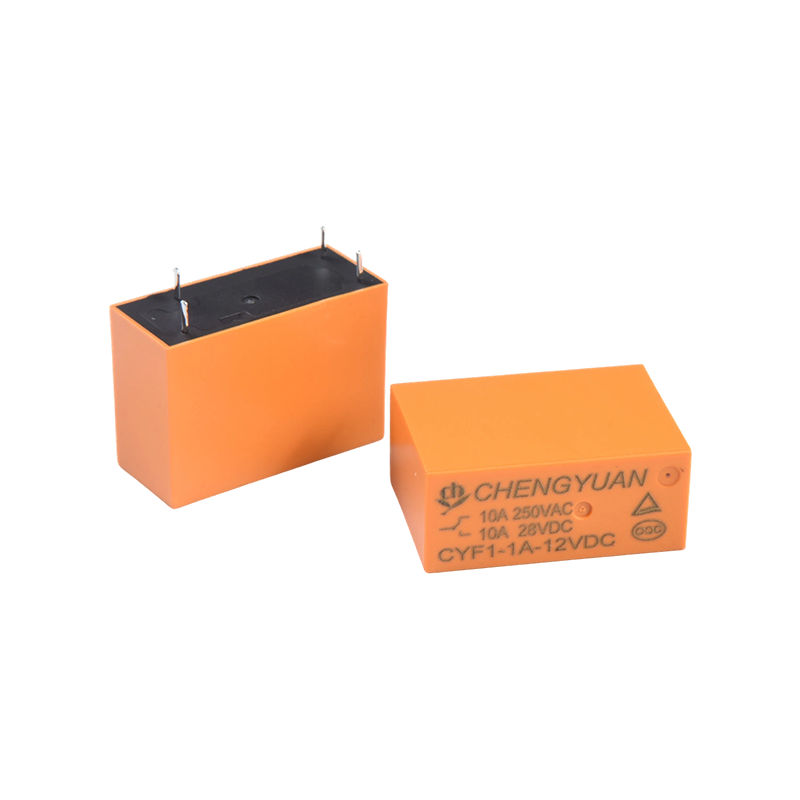

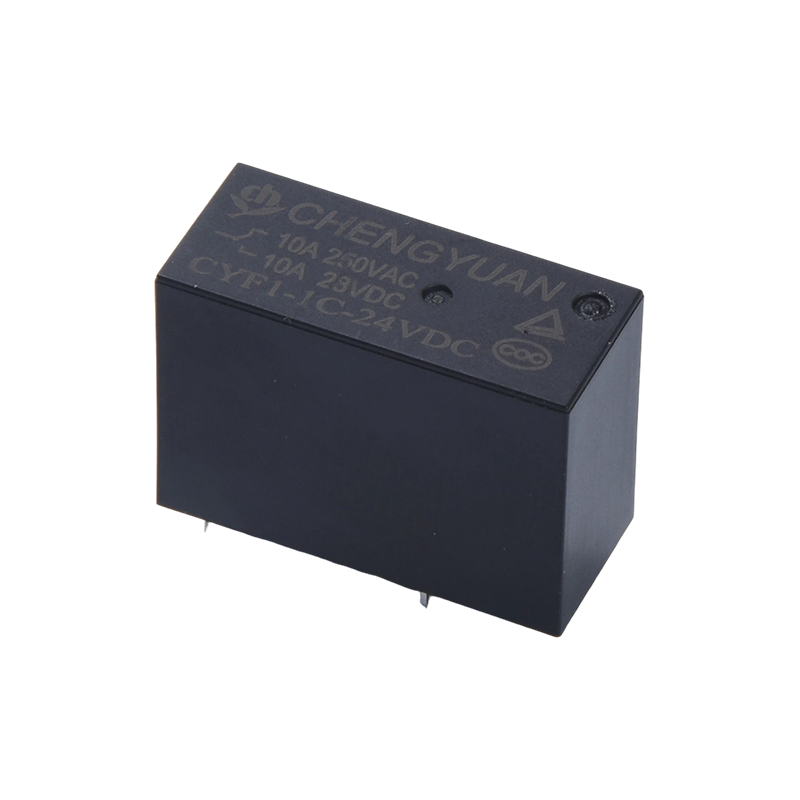

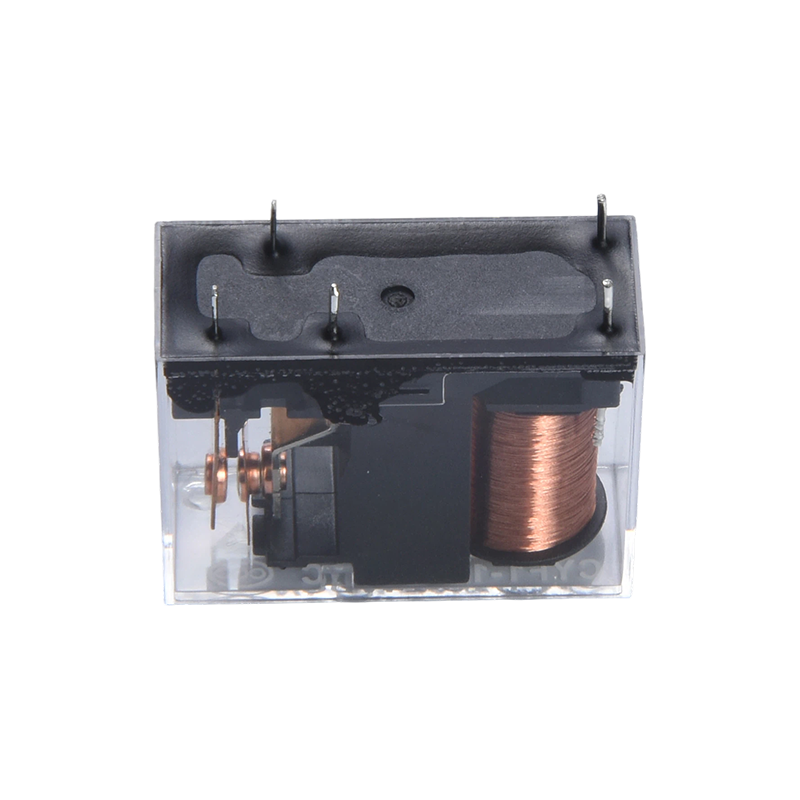

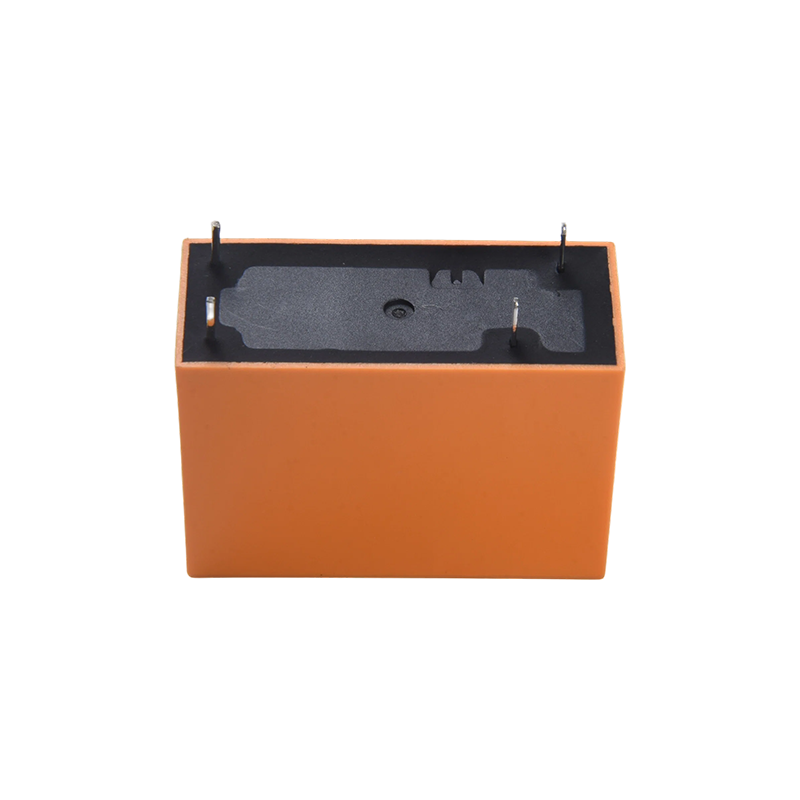

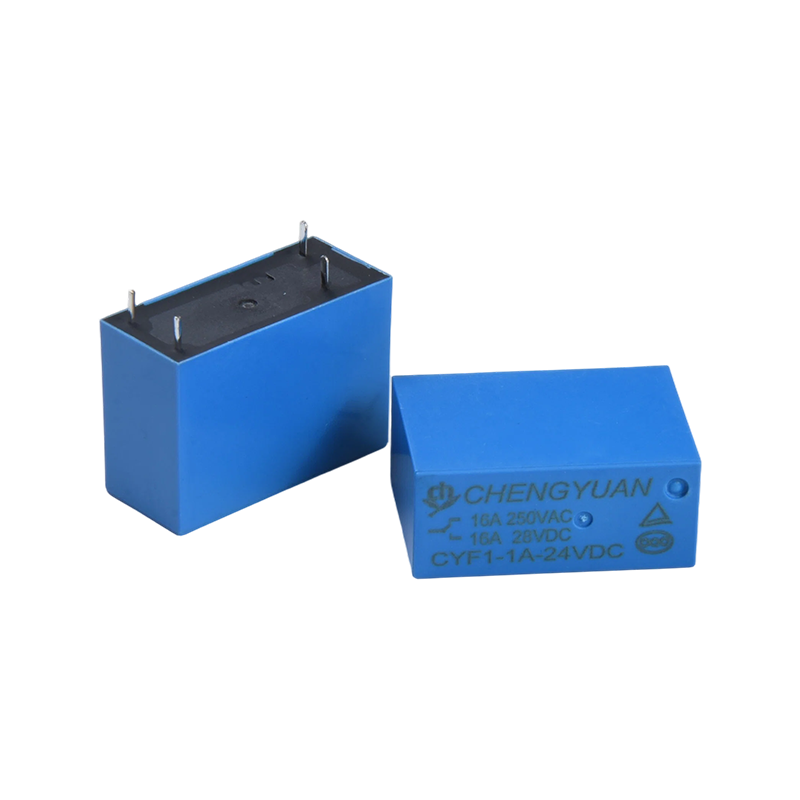

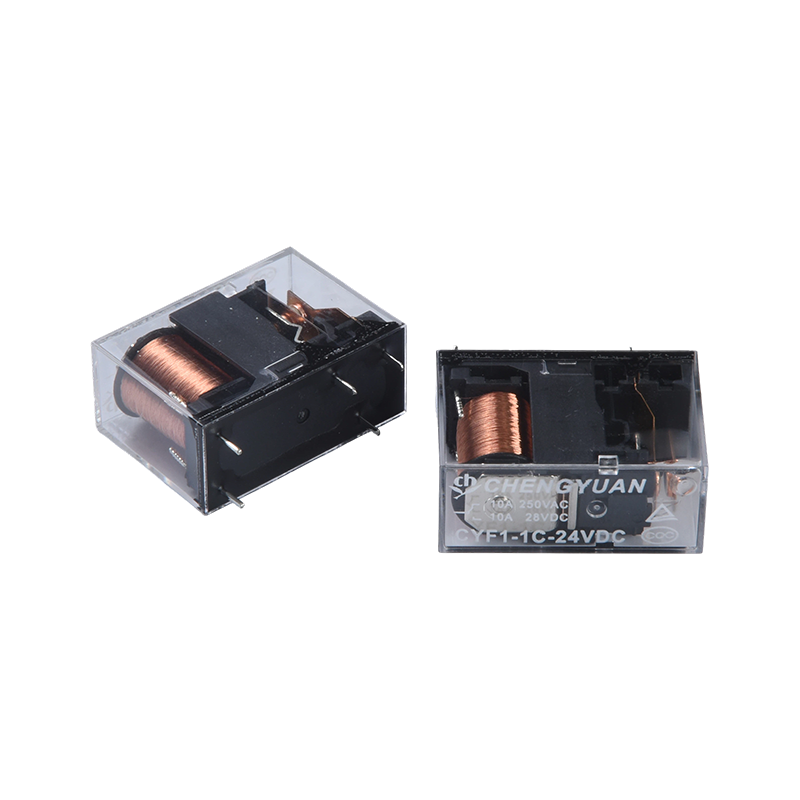

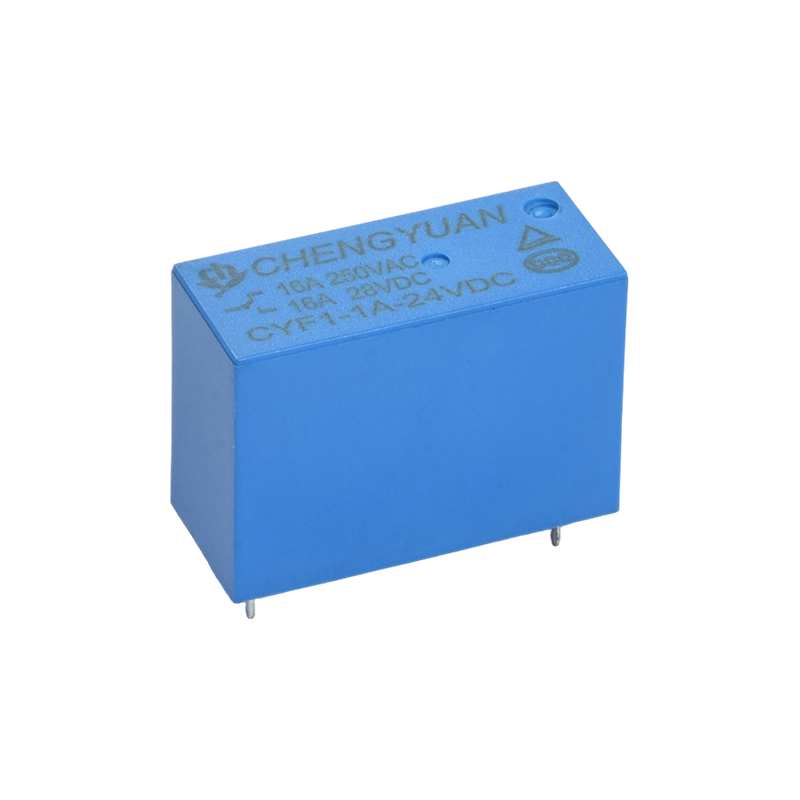

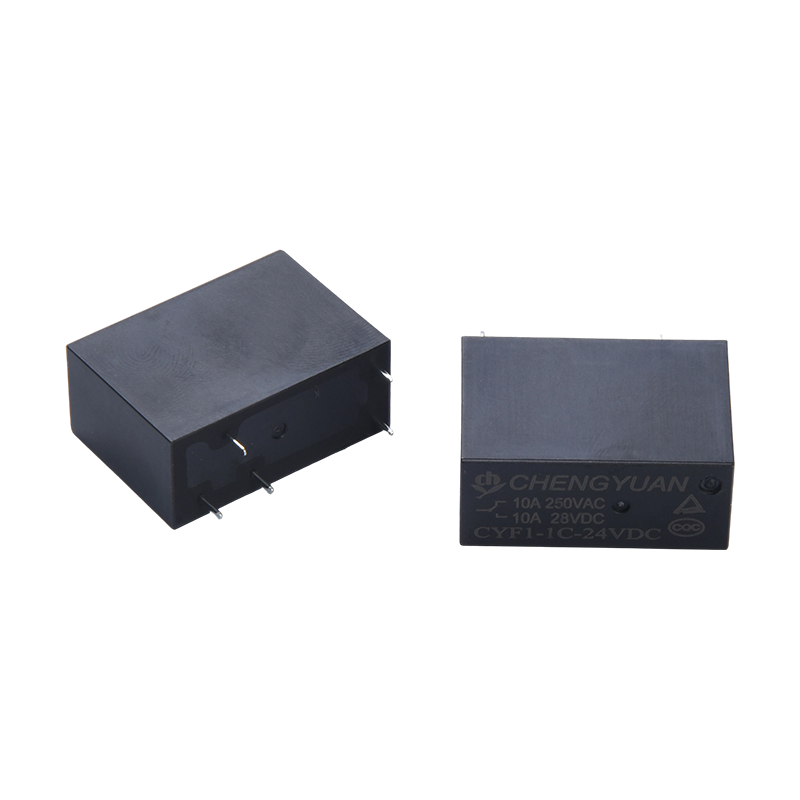

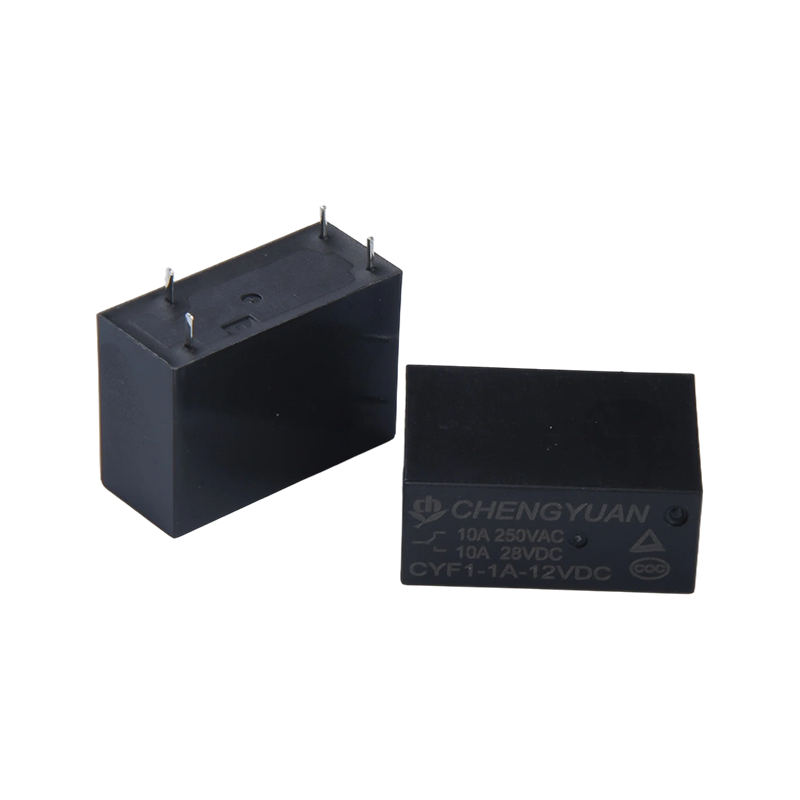

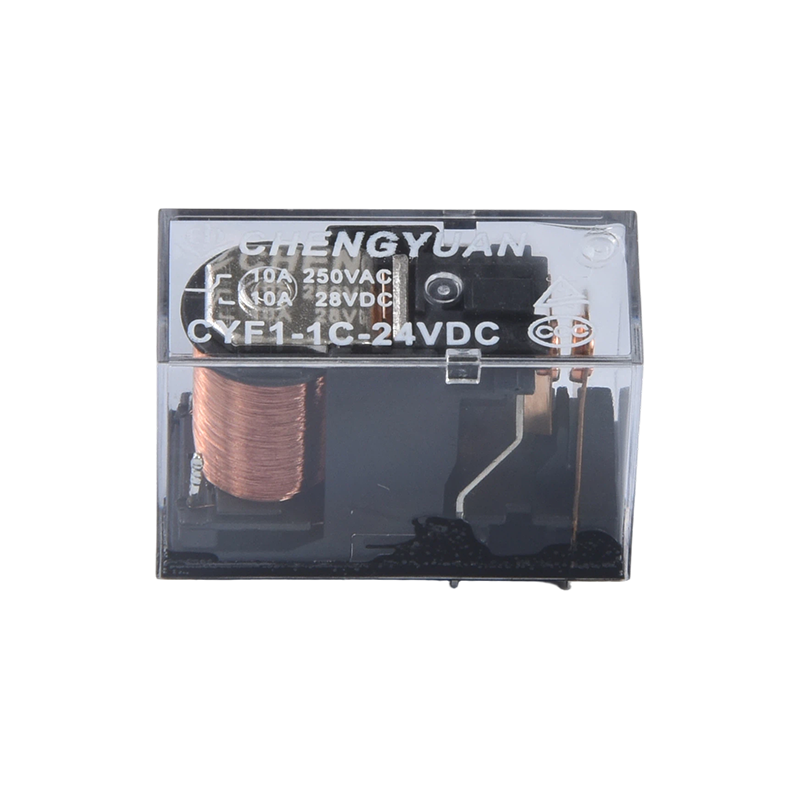

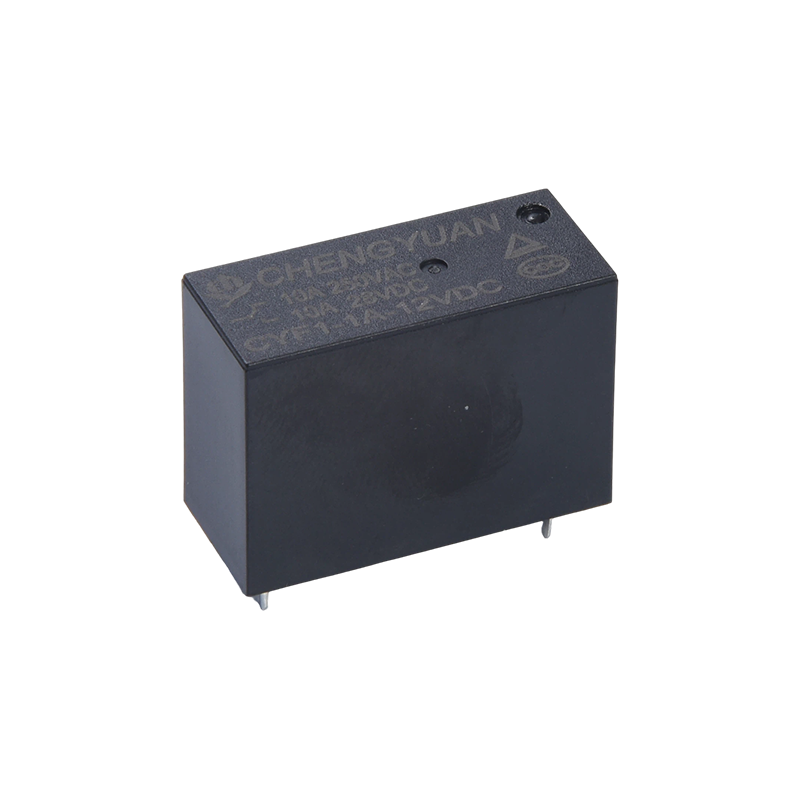

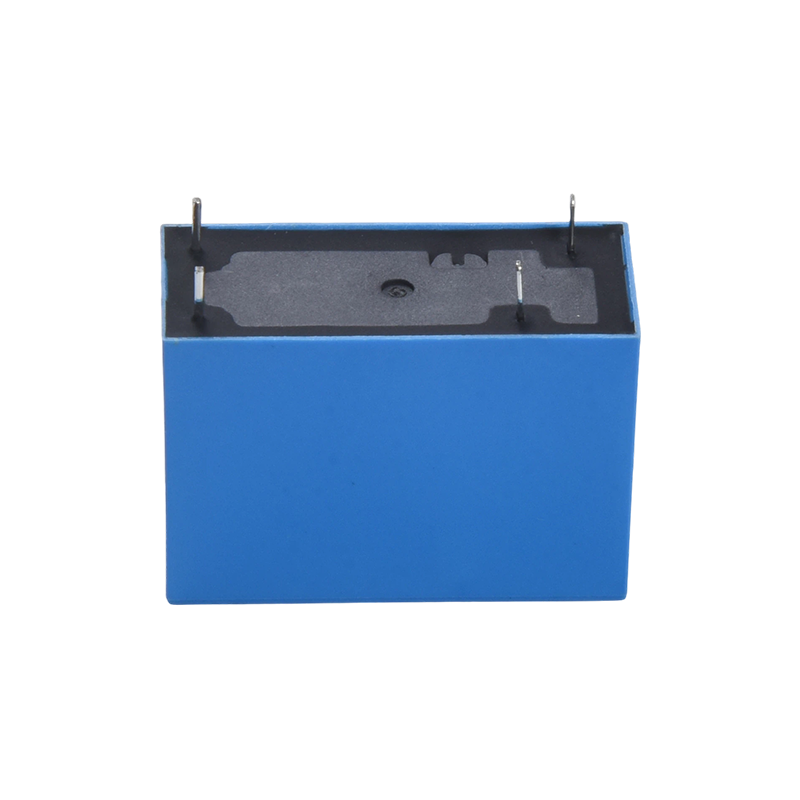

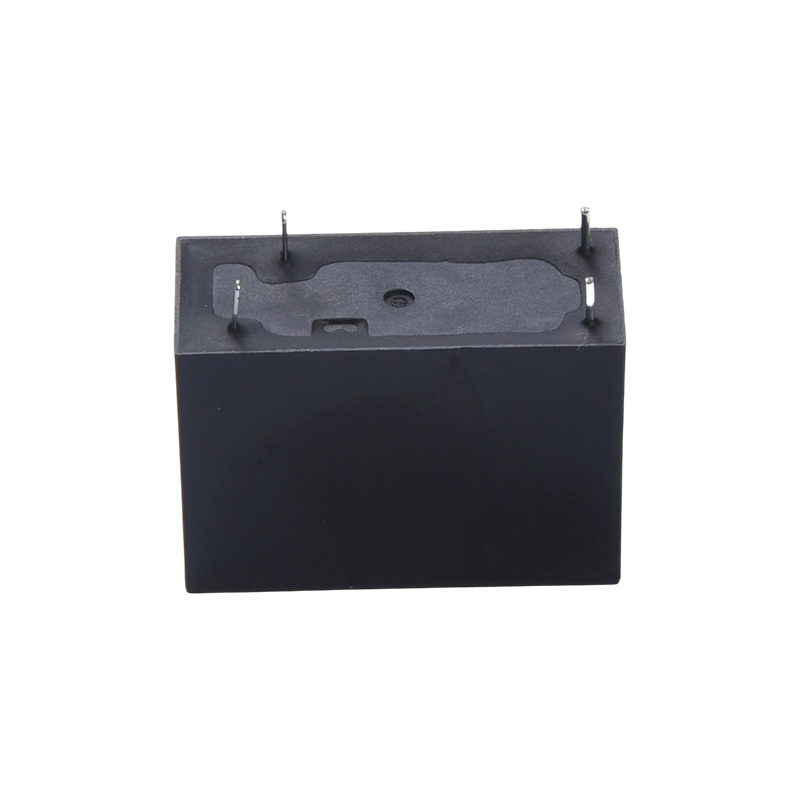

Fitur:
• Kinerja ketahanan tegangan ultra-tinggi: Tahan hingga 5000 volt, memberikan kinerja isolasi yang sangat baik, mengurangi risiko kerusakan sirkuit, dan meningkatkan keselamatan pengoperasian peralatan.
• Tegangan kumparan fleksibel: Mendukung rentang tegangan kumparan lebar 3VDC-48VDC, yang secara langsung mencocokkan berbagai spesifikasi tegangan rangkaian kontrol tanpa memerlukan komponen konversi tegangan tambahan.
• Desain struktural yang ringkas: Ukuran kecil, cocok untuk skenario pemasangan PCB kepadatan tinggi, menghemat ruang peralatan internal dan meningkatkan fleksibilitas tata letak sirkuit.
• Kapasitas peralihan beban tinggi: Kapasitas peralihan kontak hingga 17 amp, dengan beban terukur mencakup 10A 250VAC/28VDC dan 16A 250VAC/28VDC, cocok untuk kebutuhan peralihan sirkuit daya sedang hingga tinggi.
• Sertifikasi otoritatif ganda: Disertifikasi oleh TUV dan CQC, mematuhi standar keselamatan internasional dan domestik, memenuhi kebutuhan penerapan produk akhir di berbagai pasar.
• Perakitan PCB yang nyaman: Menggunakan struktur 5-pin, memudahkan penyolderan dan pemasangan pada papan sirkuit tercetak, sehingga menghasilkan efisiensi perakitan yang tinggi dan kompatibilitas dengan proses produksi otomatis.
• Performa peralihan yang stabil: Menggunakan formulir kontak lemparan tunggal kutub tunggal (SPST), memberikan logika peralihan yang jelas dan resistansi kontak yang stabil, memastikan keandalan peralihan hidup/mati sirkuit.
Skenario yang Berlaku:
• Peralatan rumah tangga: Kontrol daya hidup/mati untuk peralatan kecil berdaya tinggi (seperti pemanas listrik, kompor induksi), dan kontrol otomatis pada peralatan dapur.
• Kontrol industri: Peralihan sinyal dan kontrol daya untuk peralatan otomasi industri, modul kontrol PLC kecil, dan sirkuit kontrol motor. • Peralatan listrik cerdas: Kotak distribusi pintar, modul distribusi daya, dan sirkuit kontrol tambahan tiang pengisi daya, disesuaikan untuk skenario permintaan tegangan tinggi dan beban tinggi.
• Peralatan keamanan: Catu daya untuk pemantauan keamanan dan peralihan sirkuit untuk sistem kontrol akses, mengandalkan kinerja yang stabil untuk memastikan pengoperasian peralatan yang berkelanjutan.
Data Kontak
| Ketik | CYF1 |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks. (pada 1A 16VDC) |
| Nilai beban (Beban resistif） | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Maks. mengalihkan arus | 12A | 17A |
| Maks. tegangan peralihan | 277VAC |
| Maks. mengalihkan daya | 3324VA | 4709VAC |
| Minimal. berpindah beban | 6V 1A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 15 ms Maks. (Tidak ada dioda) |
| Waktu rilis | 5 ms Maks. ( Tanpa dioda) |
| Resistensi isolasi | Minimal 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka: 1000VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak: 5000VAC, 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 10G Min |
| Merusak | 10G Min |
| Daya tahan | Daya tahan mekanis （10800ops./jam) | 10000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./jam) | 100.000 operasi (pada suhu kamar) |
| Suhu sekitar | -40℃ ~ 85℃(tanpa kondensasi) |
| Berat | Kira-kira. 14g |
Data Kumparan (pada 20℃)
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | (Maks.) Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 3 | 240 | 12.5 | Sekitar 0,72W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Sekitar 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Data yang ditampilkan di atas adalah nilai awal. Jangan memberikan voltase maksimum yang diperbolehkan pada kumparan selama lebih dari 10 menit untuk menghindari panas berlebih pada kumparan.

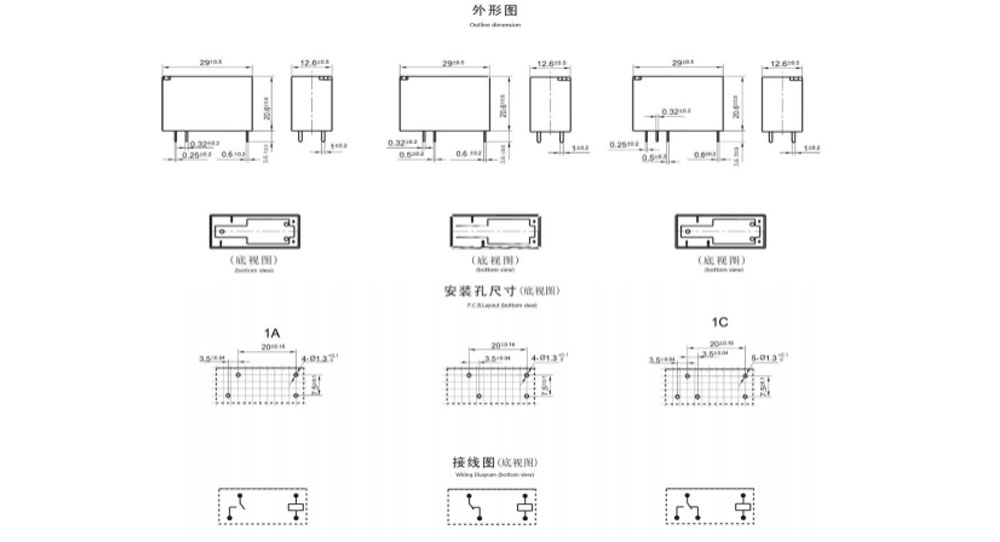

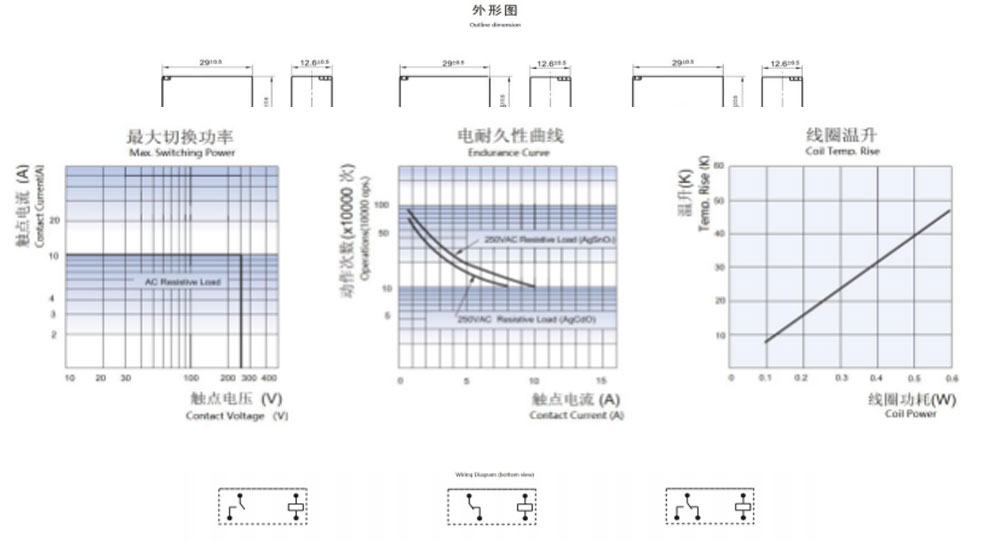

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)
Kurva Karakteristik
Informasi Pemesanan
CYF0
0
1： Jenis：CYF1
2: Dengan H: Beban kontak tinggi, 16A Tanpa H: Beban standar, 10A
3: Jumlah Tiang: 1-1 Tiang
4: Pengaturan Kontak: C Fom C ; H Dari A ; B Dari B
5: Tegangan Nominal: 3,5,6,9, 12, 18,24,48VDC
6: Warna Penutup: T -Transparan, H-Hitam, L-Biru
7: Kumparan Pwor: D-0,72W L-0,54W
8: Konstruksi Pelindung: Terbukti S-Flux,
Tipe SH-Sealed dapat dicuci
9: Parameter Khusus: Tipe Nihil-Standar
Huruf atau angka-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi semua kinerja dan semua parameter untuk setiap kemungkinan aplikasi. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang disegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan, silakan hubungi Chengyuan untuk layanan teknis. Namun, merupakan tanggung jawab pengguna untuk menentukan produk mana yang harus digunakan.
