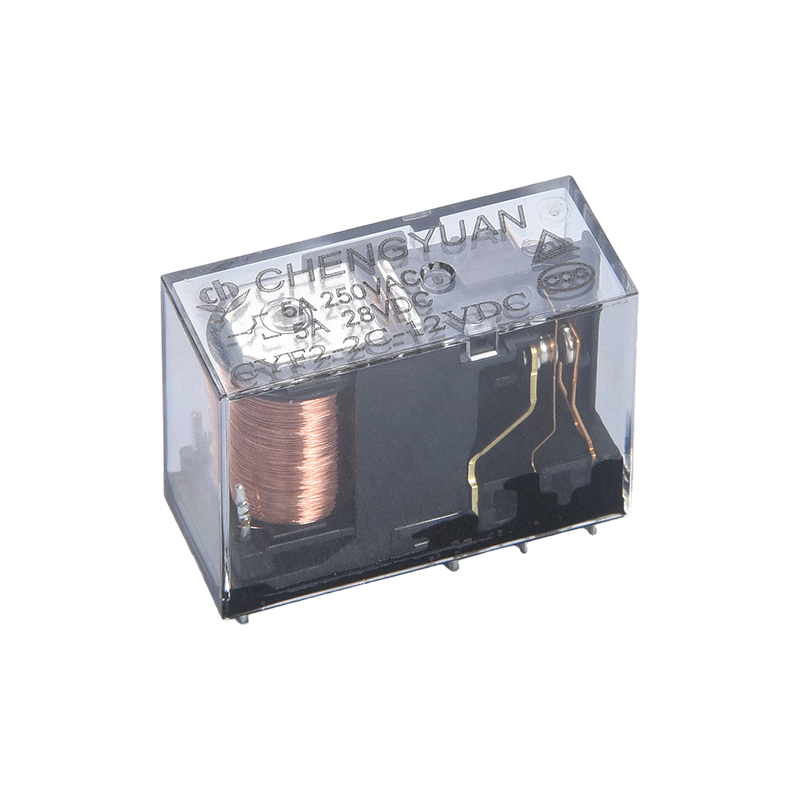

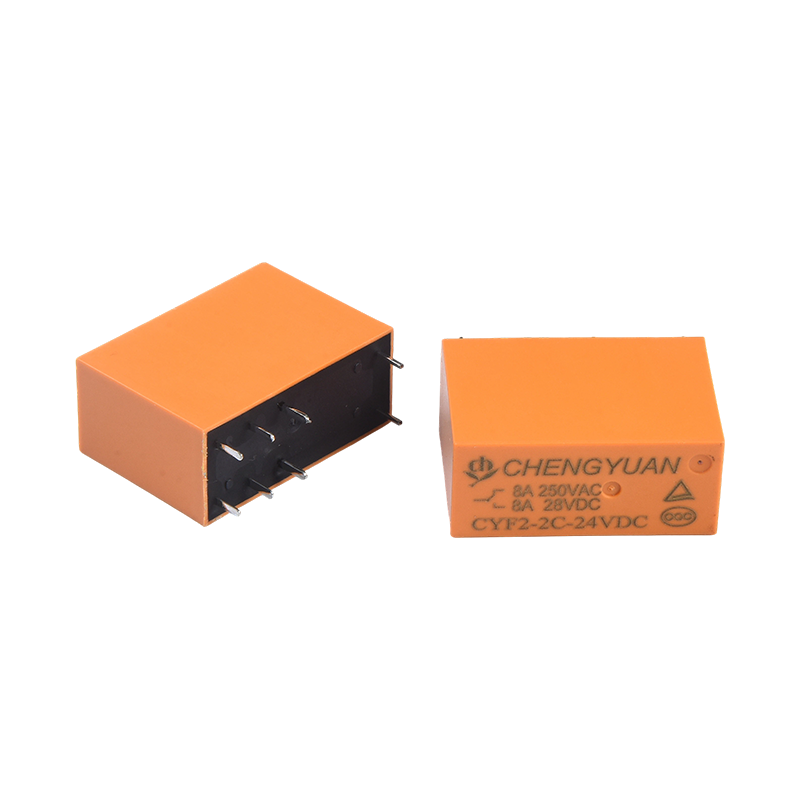

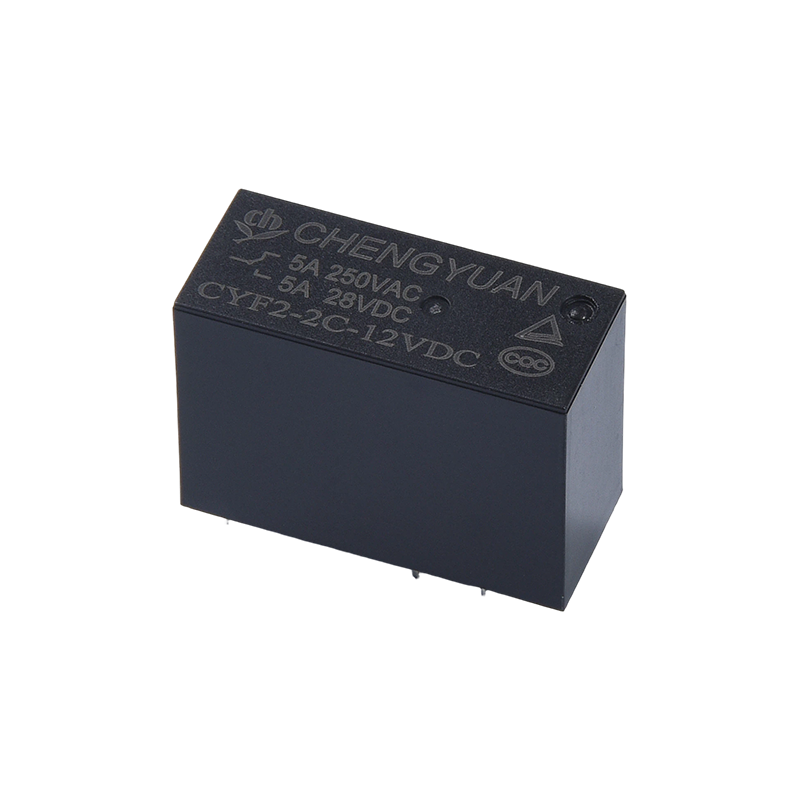

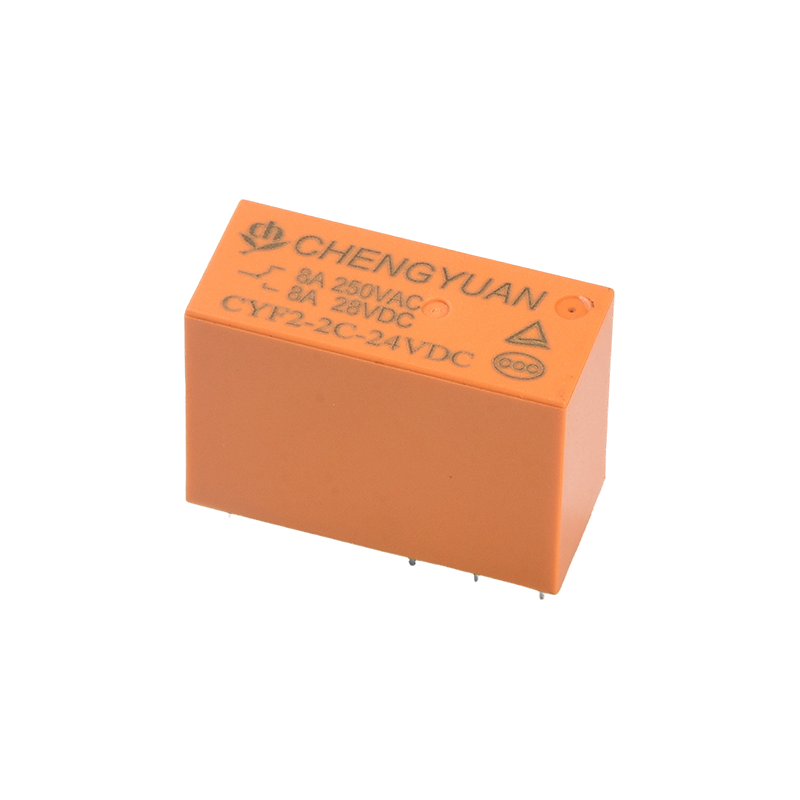

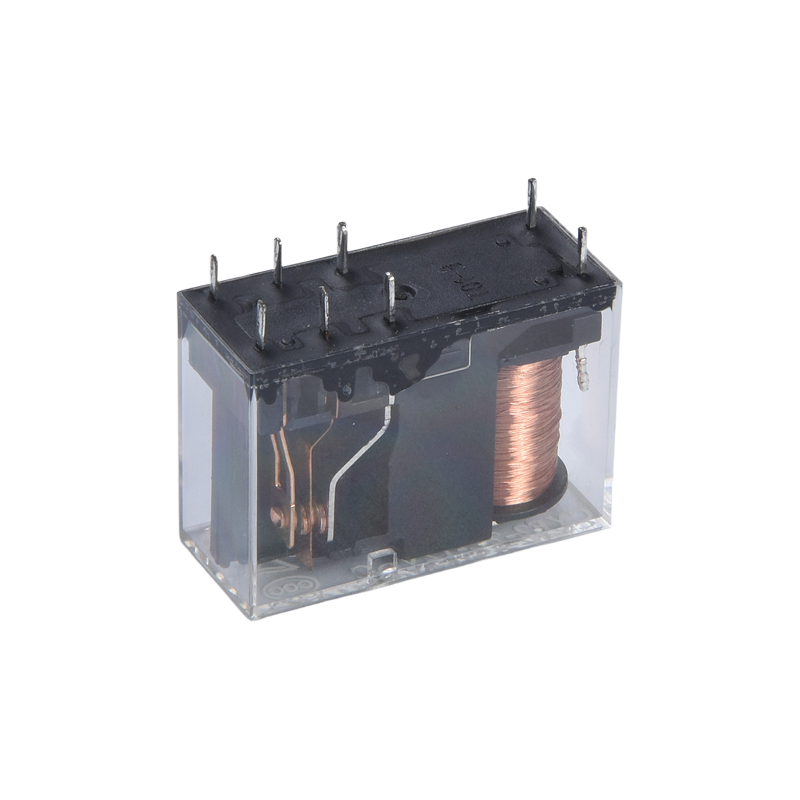

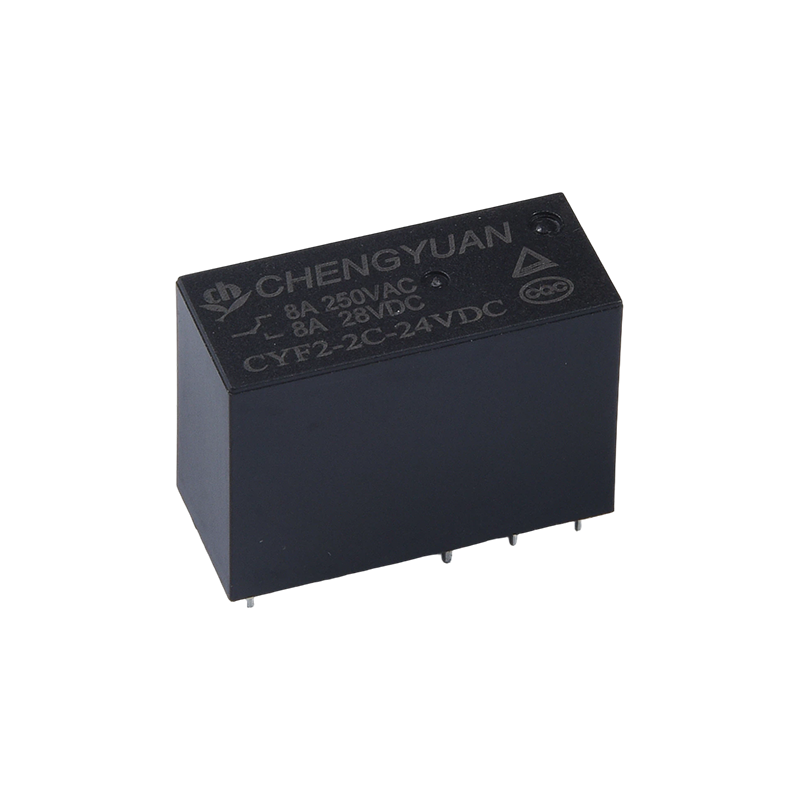

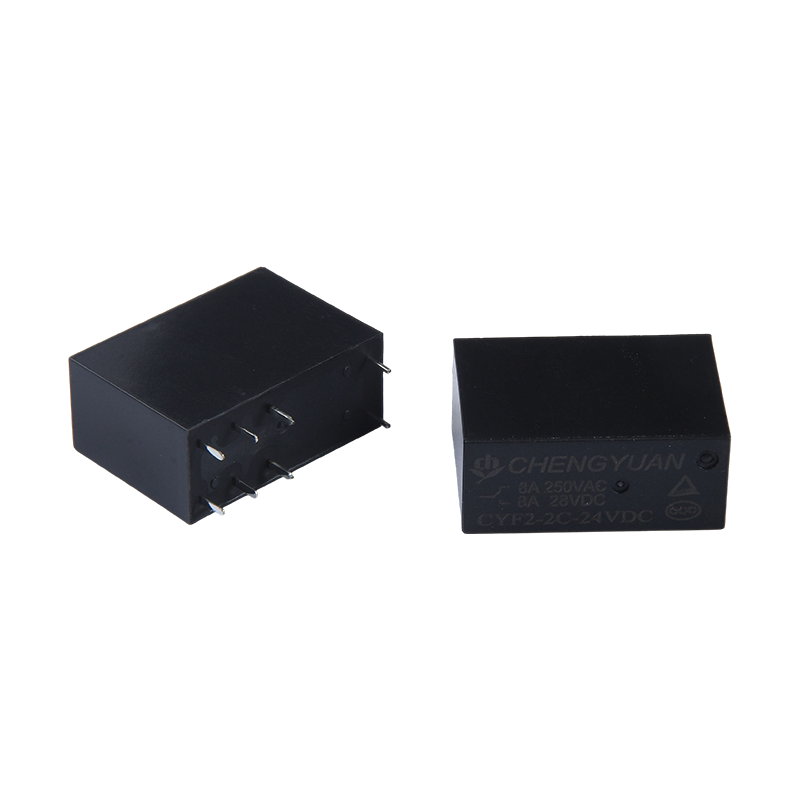

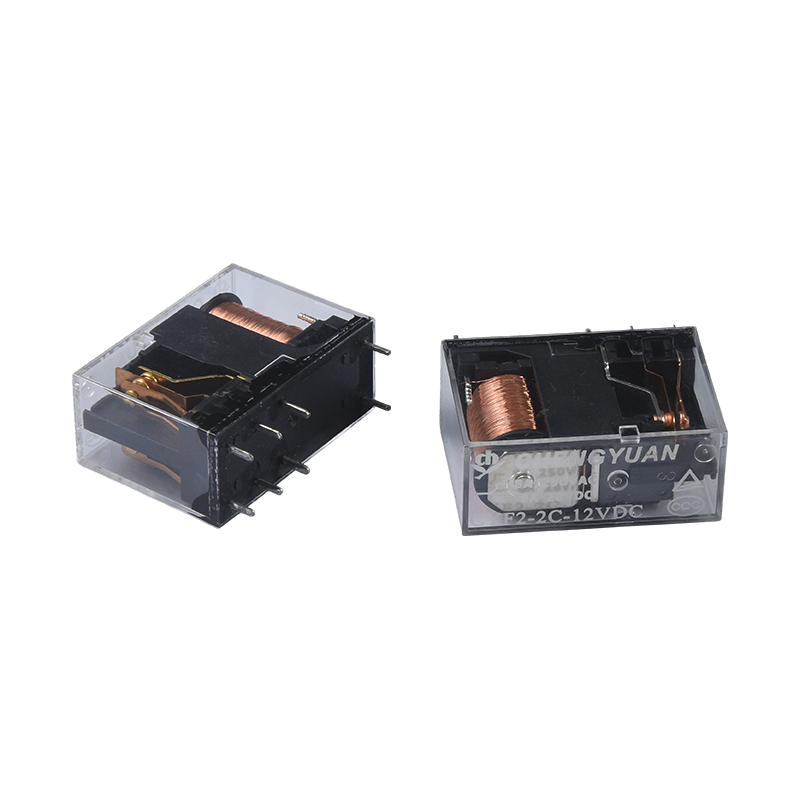

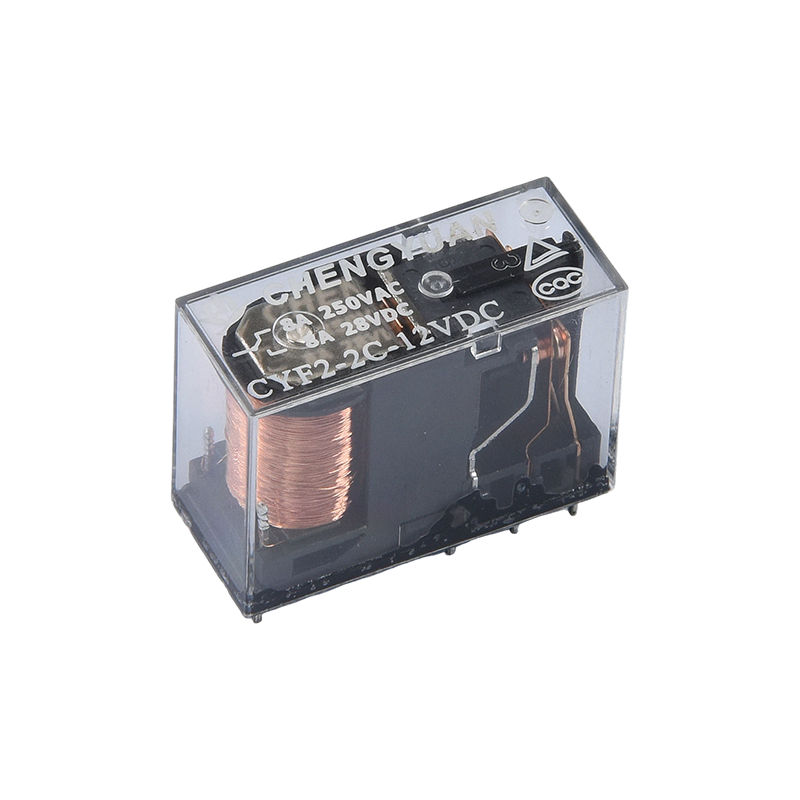

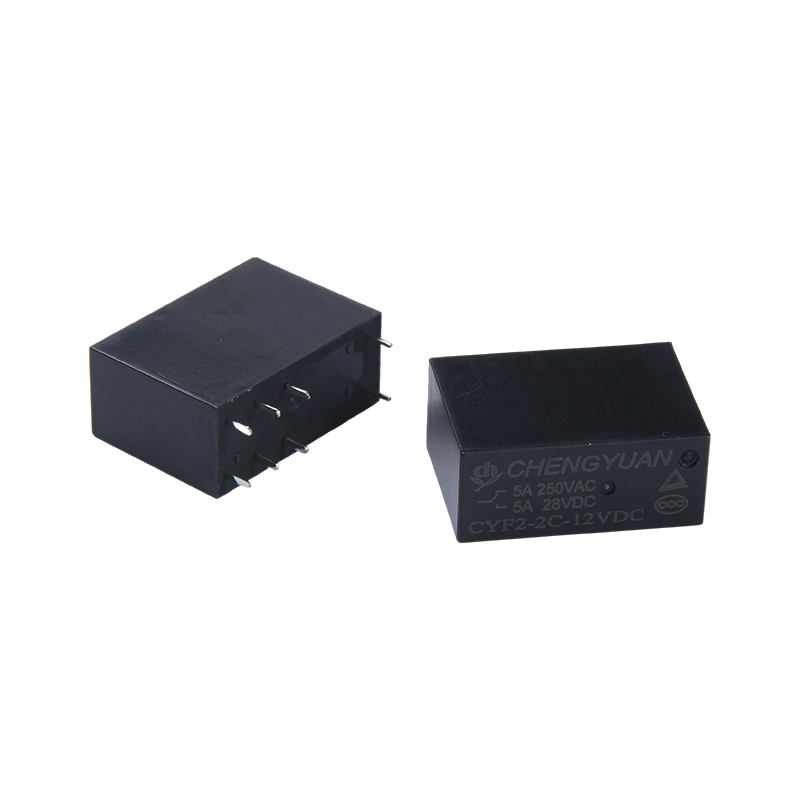

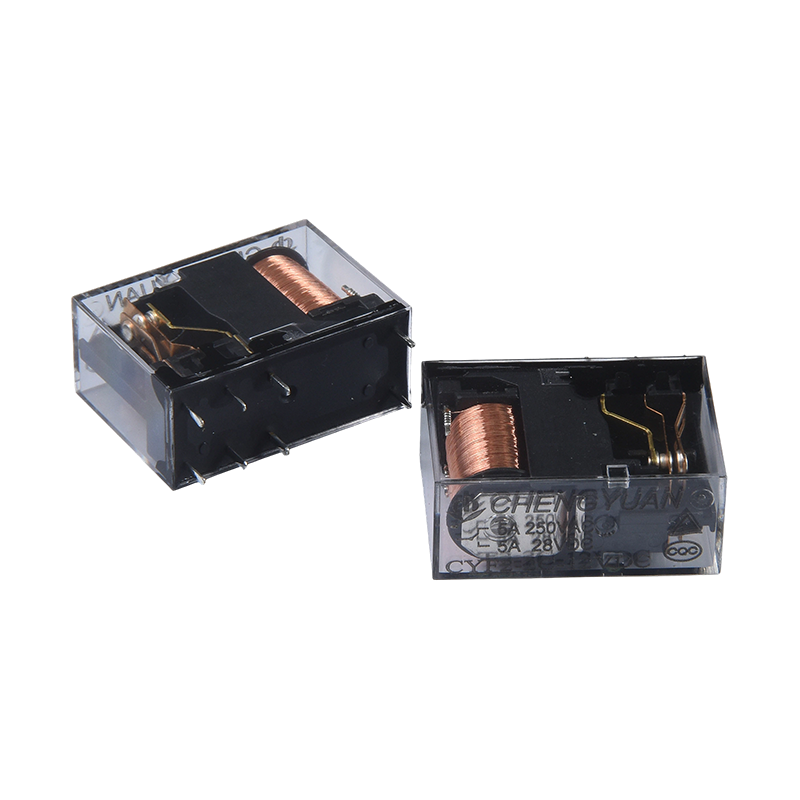

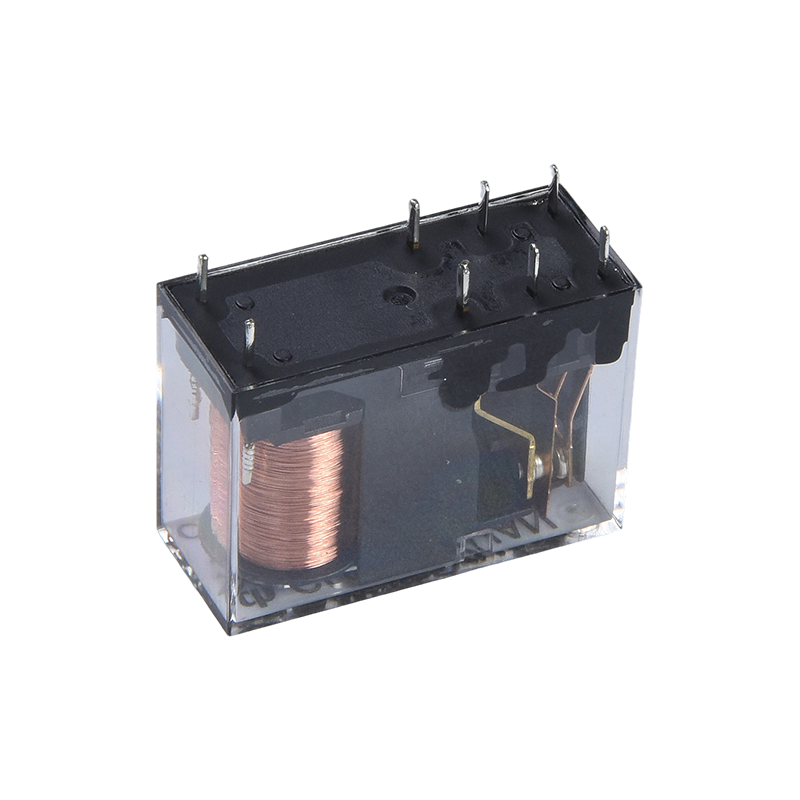

Fitur:
Adaptasi Beban Tinggi: kapasitas peralihan kontak 17 amp, mencakup beberapa spesifikasi beban (2 set 5A/8A, 1 set 10A/12A/16A), cocok untuk kebutuhan sirkuit daya yang berbeda;
Struktur DPDT: Desain lemparan ganda kutub ganda memungkinkan peralihan dua set sirkuit secara simultan/independen, memperluas fungsi kontrol dan mengurangi jumlah komponen.
Isolasi Penahan Tegangan Tinggi: Tegangan penahan 5000 volt antara koil dan kontak, kinerja insulasi yang sangat baik, mengurangi risiko kerusakan sirkuit;
Kompatibilitas Tegangan Lebar: rentang tegangan koil 3VDC-48VDC, kompatibel langsung dengan berbagai sirkuit kontrol tanpa memerlukan komponen konversi tegangan tambahan;

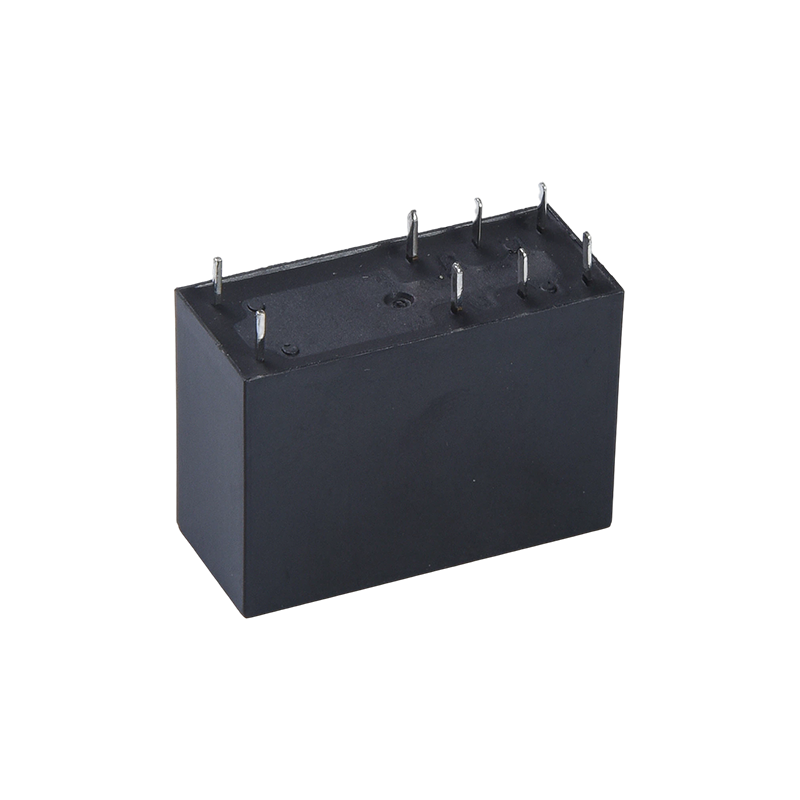

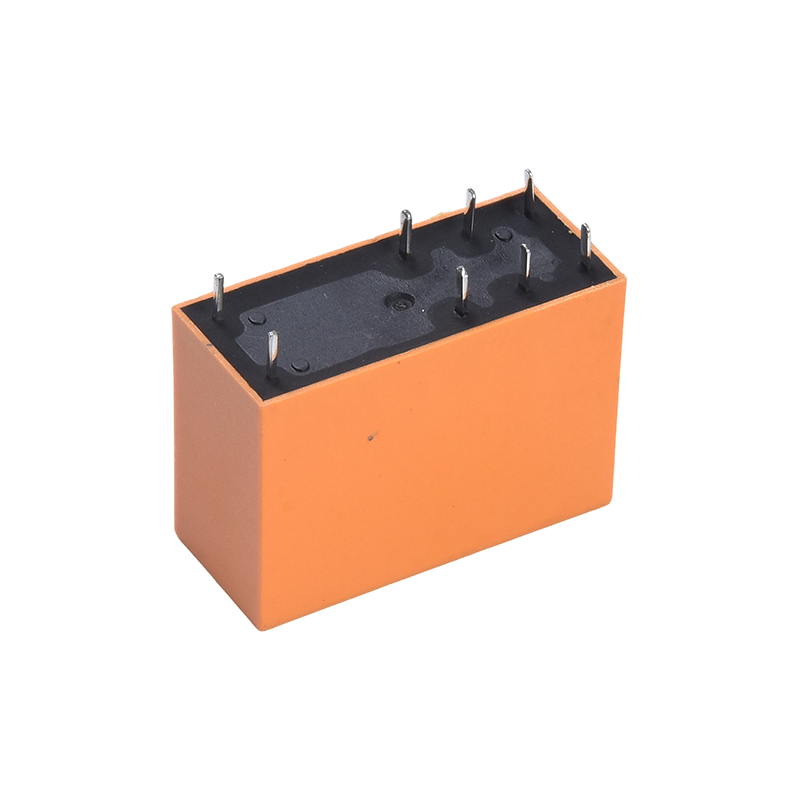

Instalasi Kompak: Ukuran kecil, struktur 8-pin, cocok untuk tata letak PCB kepadatan tinggi, menghemat ruang peralatan internal;
Sertifikasi Resmi: Disertifikasi oleh TUV dan CQC, memenuhi standar keselamatan internasional dan domestik, cocok untuk berbagai pasar regional.
Pengoperasian yang Stabil: Kontrol peralihan yang andal berdasarkan prinsip elektromagnetik, resistansi kontak yang stabil, respons cepat, cocok untuk pengoperasian berkelanjutan di lingkungan berdaya rendah.
Perakitan Nyaman: Struktur 8-pin reguler memfasilitasi penyolderan otomatis, meningkatkan efisiensi produksi, dan mengurangi kesalahan perakitan. Berlaku
Skenario:
Bidang industri: Peralihan sinyal dan kontrol daya untuk peralatan otomasi industri, sistem kontrol PLC, dan sistem kelistrikan peralatan mesin;
Perlindungan catu daya: Switching sirkuit untuk sistem catu daya UPS yang tidak pernah terputus, memastikan pasokan daya yang berkelanjutan;
Peralatan rumah tangga: Sirkuit kontrol untuk peralatan rumah tangga besar seperti mesin cuci, lemari es, dan AC, memungkinkan peralihan beban dan pemilihan mode;
Audio-visual dan keamanan: Peralihan sinyal untuk perlengkapan audio, dan kontrol sirkuit untuk sistem alarm keamanan;
Perangkat elektronik lainnya: Sirkuit kontrol untuk televisi (TV), dan modul manajemen daya untuk instrumen elektronik kecil.
Data Kontak
| Ketik | CYF2 |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks. (pada 1A 16VDC) |
| Nilai beban (Beban resistif） | 5A/8A 250VAC |
| Maks. mengalihkan arus | 8A |
| Maks. tegangan peralihan | 277VAC |
| Maks. mengalihkan daya | 2216VA |
| Minimal. berpindah beban | 6V 1A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 15 ms Maks. (Tidak ada dioda) |
| Waktu rilis | 5 ms Maks. (Tidak ada dioda) |
| Resistensi isolasi | Minimal 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka: 1000VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak: 5000VAC, 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, pada amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, pada amplitudo ganda 1,5 mm |
| Resistensi guncangan | Fungsional | 10G Min |
| Merusak | 10G Min |
| Daya tahan | Daya tahan mekanis （10800ops./jam) | 10000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./h) | 100.000 operasi (pada suhu kamar) |
| Suhu lingkungan | -40℃~ 85℃(tanpa kondensasi) |
| Berat | Kira-kira. 14g |
Data Kumparan (pada 20℃)
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 3 | 240 | 12.5 | Sekitar 0,72W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Sekitar 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Data yang ditampilkan di atas adalah nilai awal. Jangan memberikan tegangan maksimum yang diizinkan pada koil selama lebih dari 10 menit untuk menghindari panas berlebih pada koil.

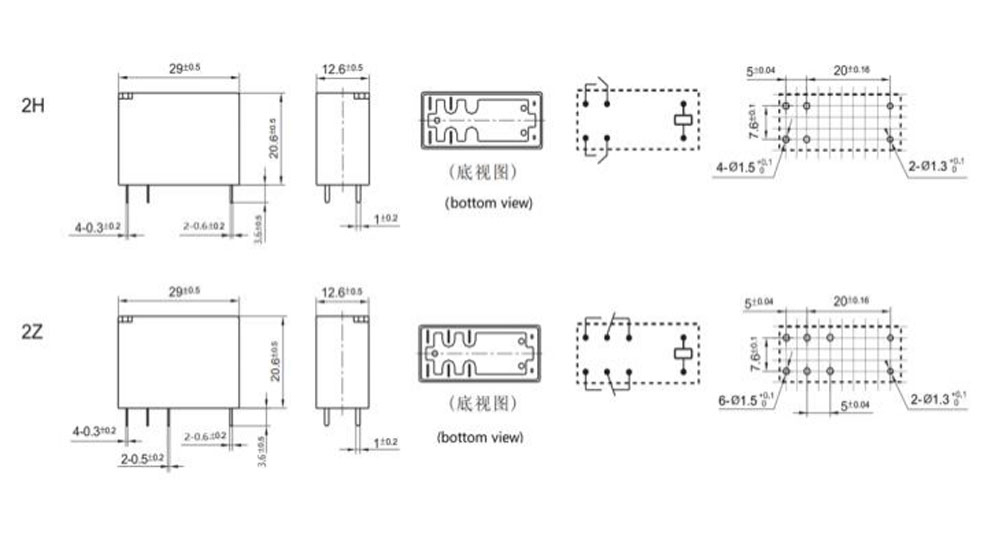

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

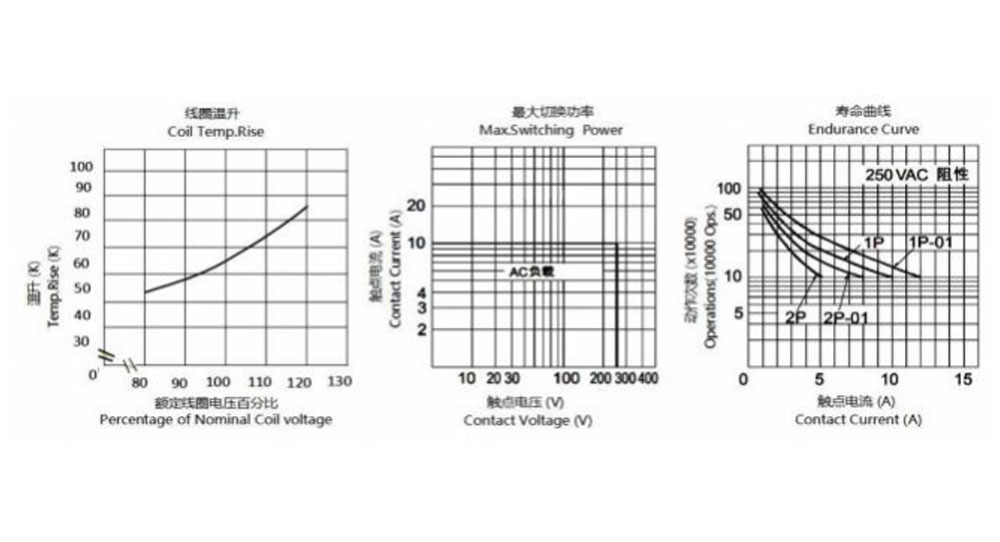

Kurva Karakteristik
Informasi Pemesanan

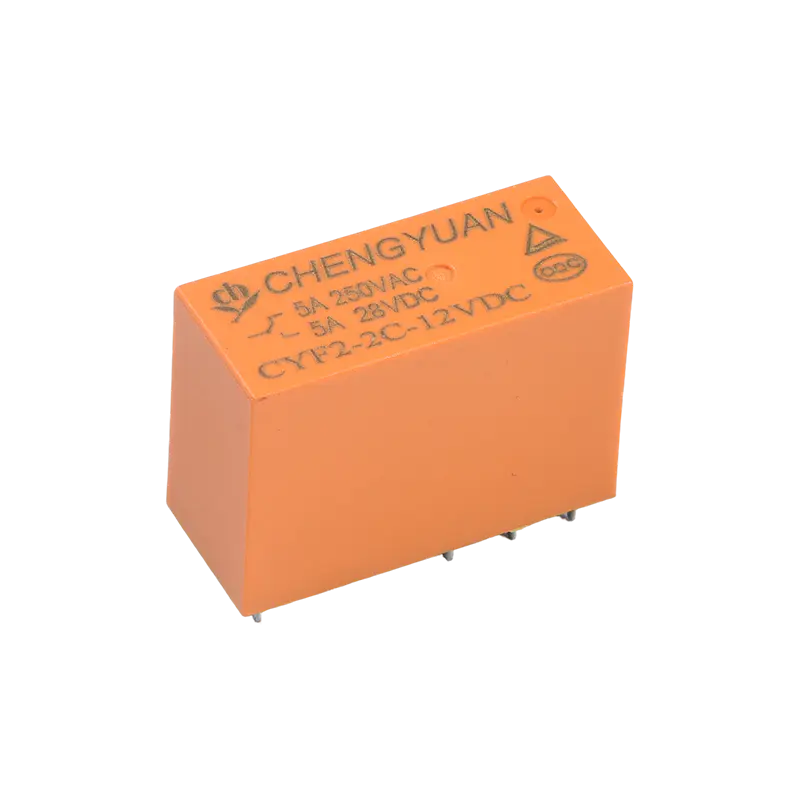

CYF2 H - 2 - C - 12VDC - H - D - T - XX
0
1：Jenis：CYF2
2： 8A miliknya Nil -5A
3: Jumlah Tiang: 2-2 Tiang
4: Pengaturan Kontak: C Fom C ; H Dari A ; B Dari B
5: Tegangan Nominal: 3,5,6,9,12,18,24,48VDC

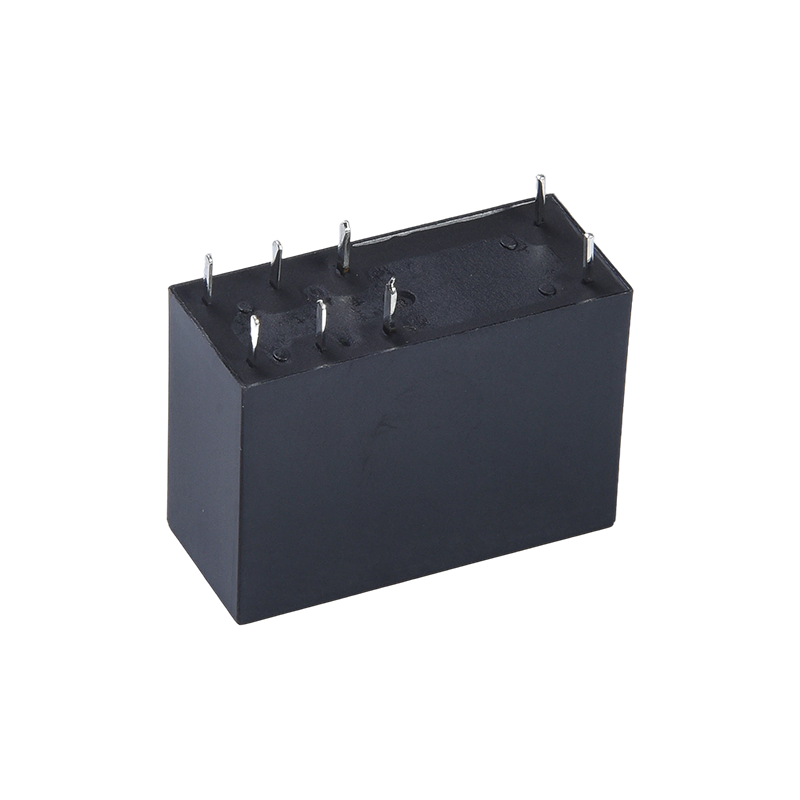

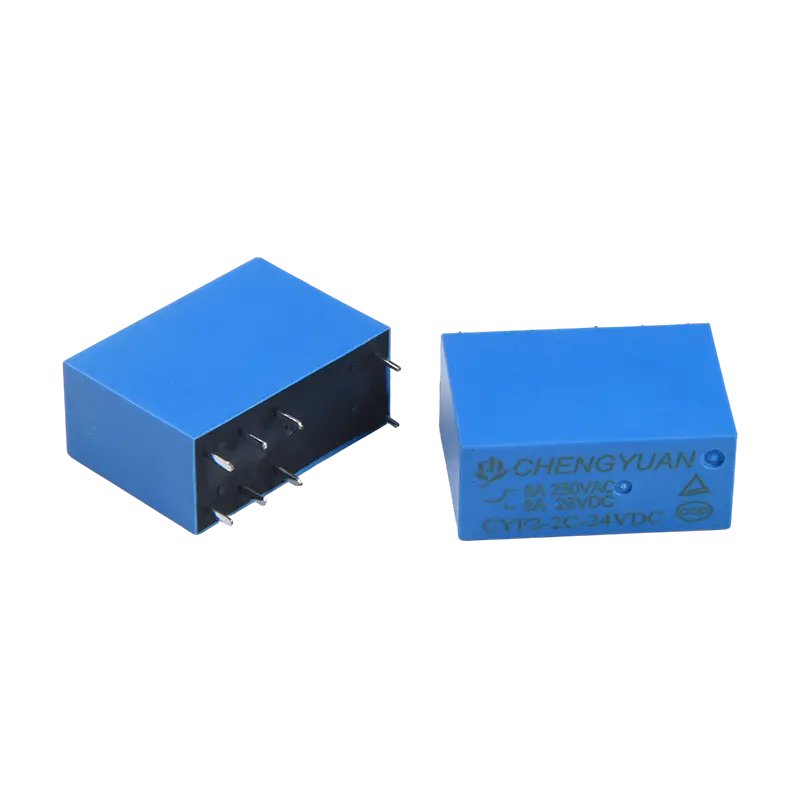

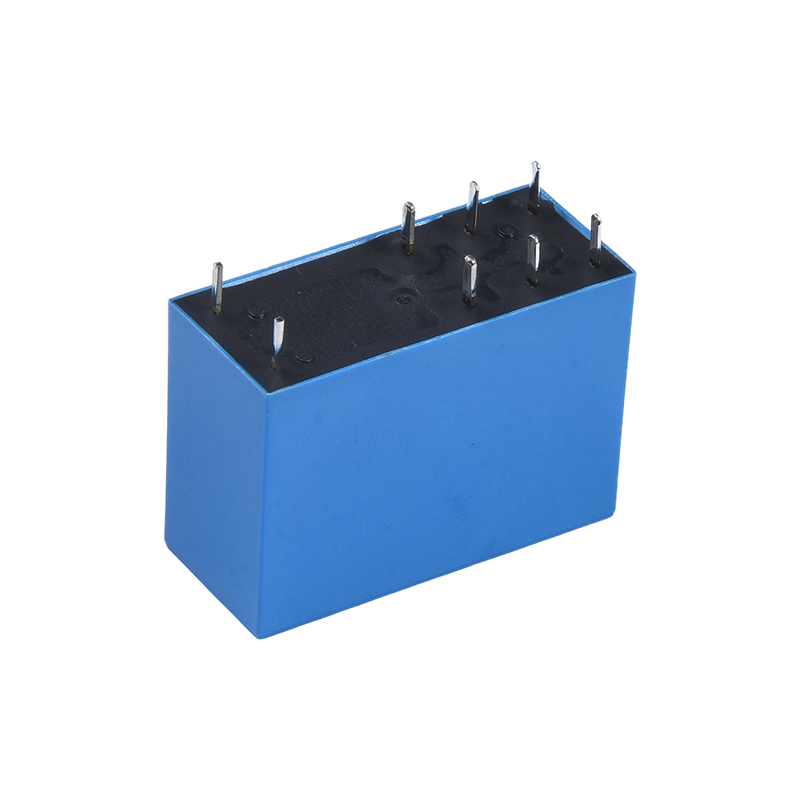

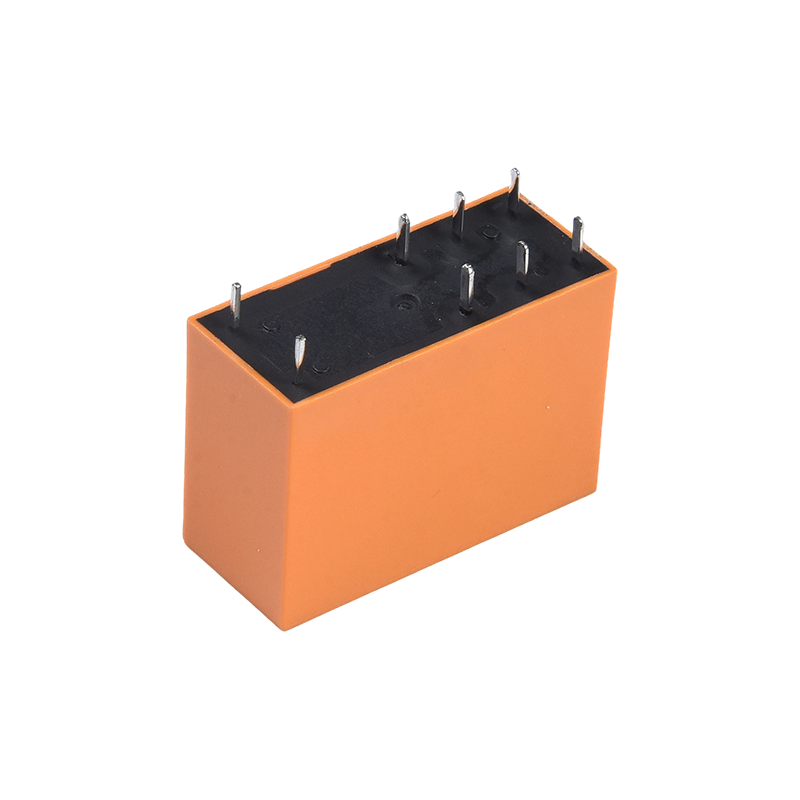

6: Warna Lungkup: T -Transparan, H-Hitam, L-Biru
7: Kumparan Pwor: D-0,72W L-0,54W
8: Konstruksi Pelindung: Tahan S-Flux,
Tipe bersegel SH dapat dicuci
9: Parameter Khusus: Tipe Nil-Standar
Surat atau angka-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi seluruh performa dan parameter untuk setiap kemungkinan penerapan. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang tersegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan apa pun, harap hubungi Chengyuan untuk mendapatkan layanan teknis. Namun, pengguna bertanggung jawab untuk menentukan produk mana yang sebaiknya digunakan.
