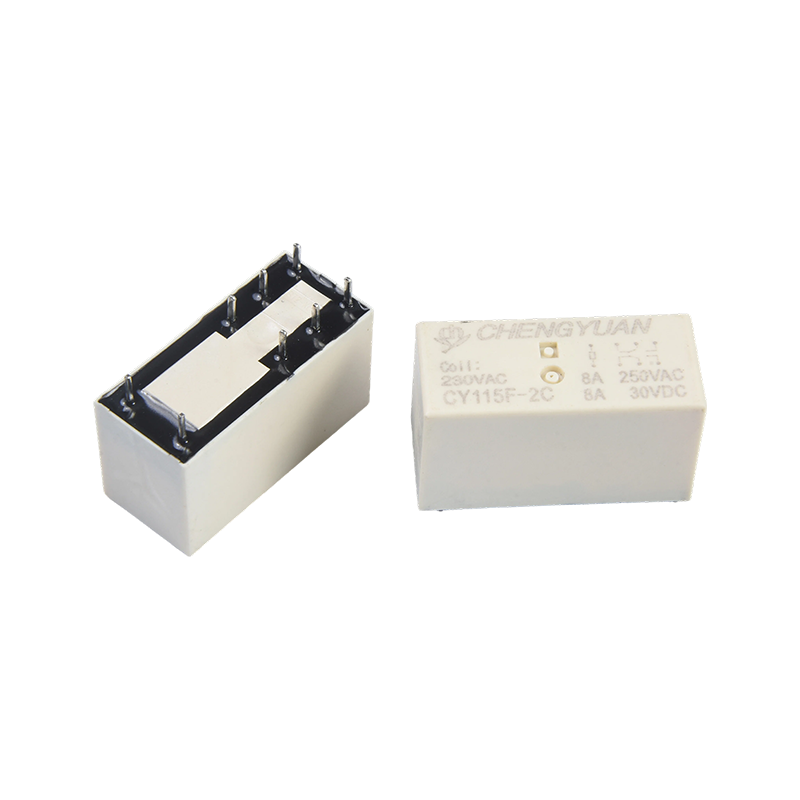

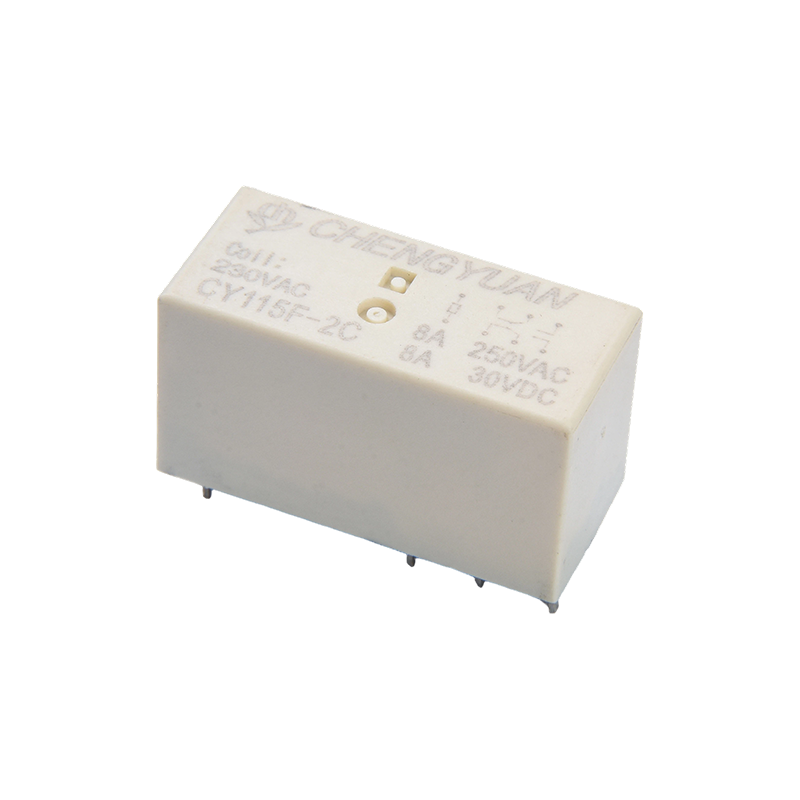

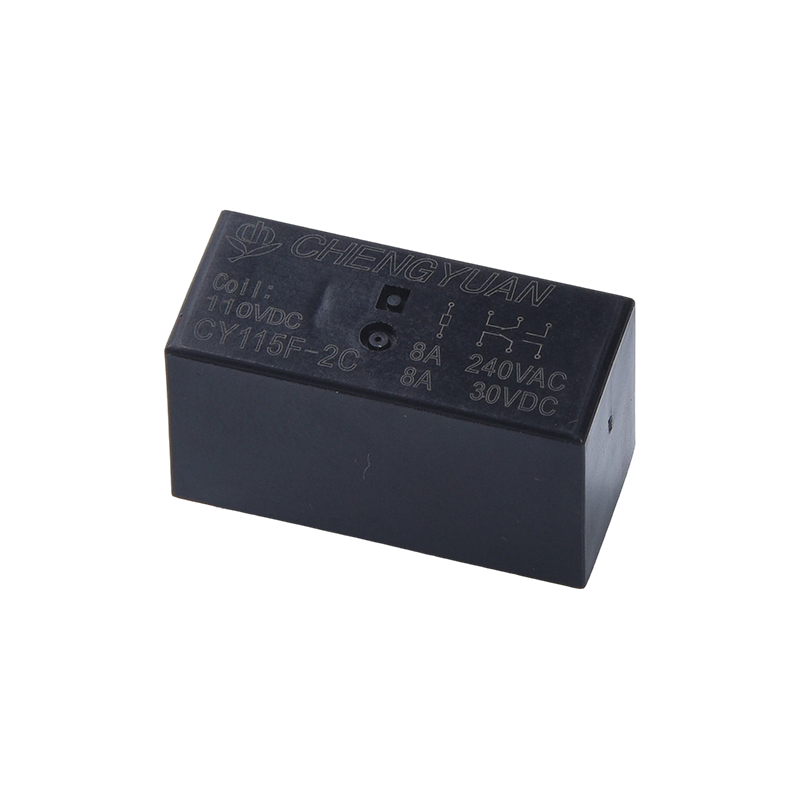

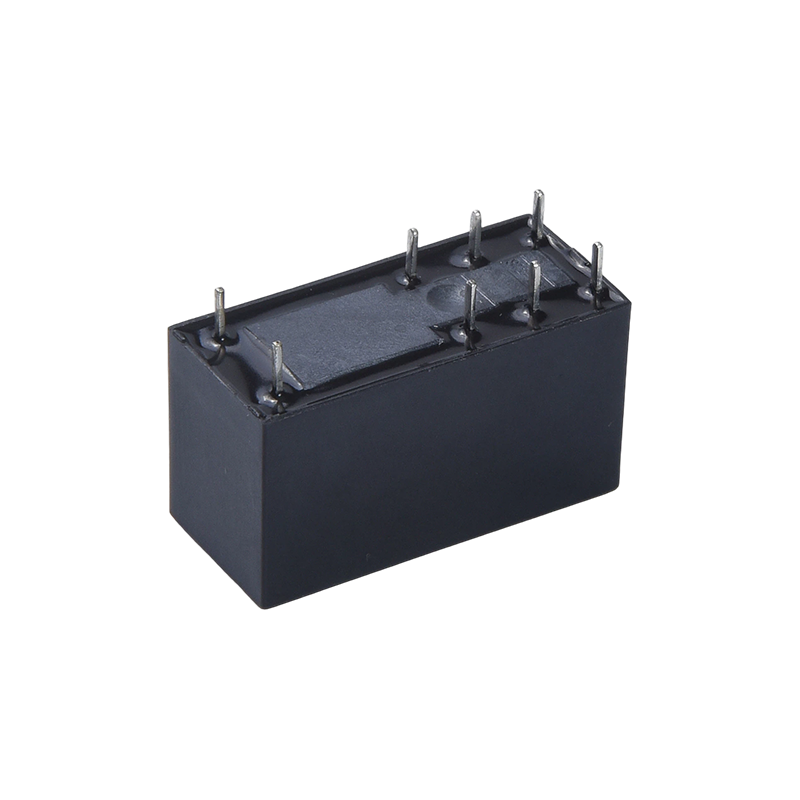

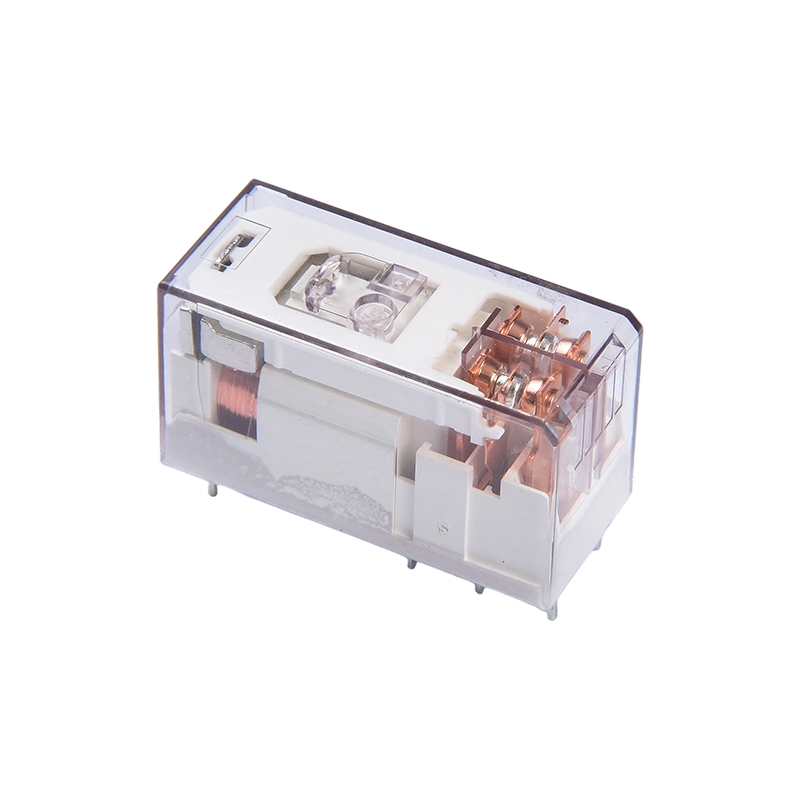

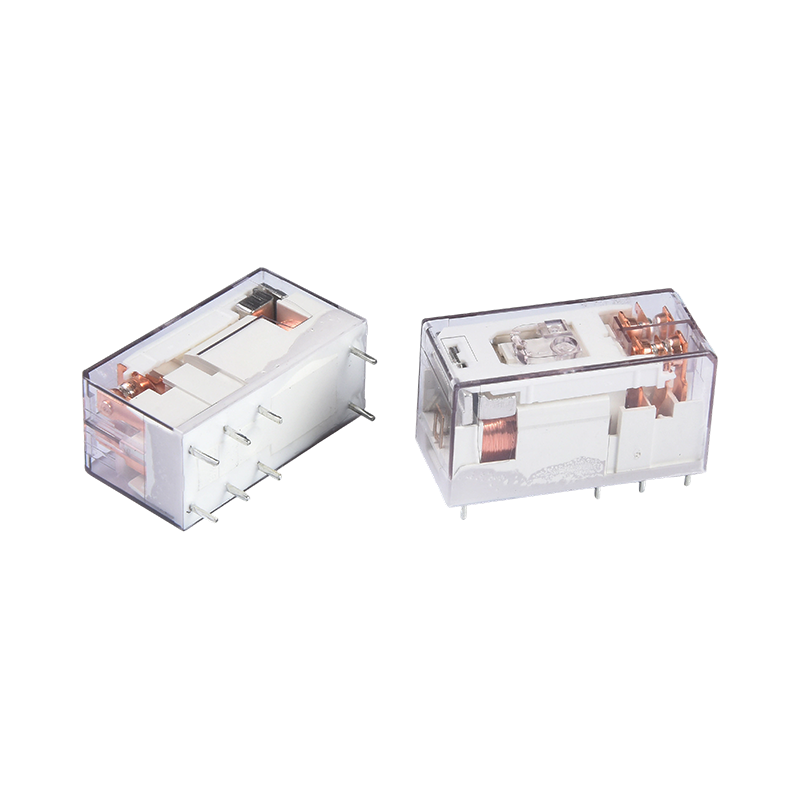

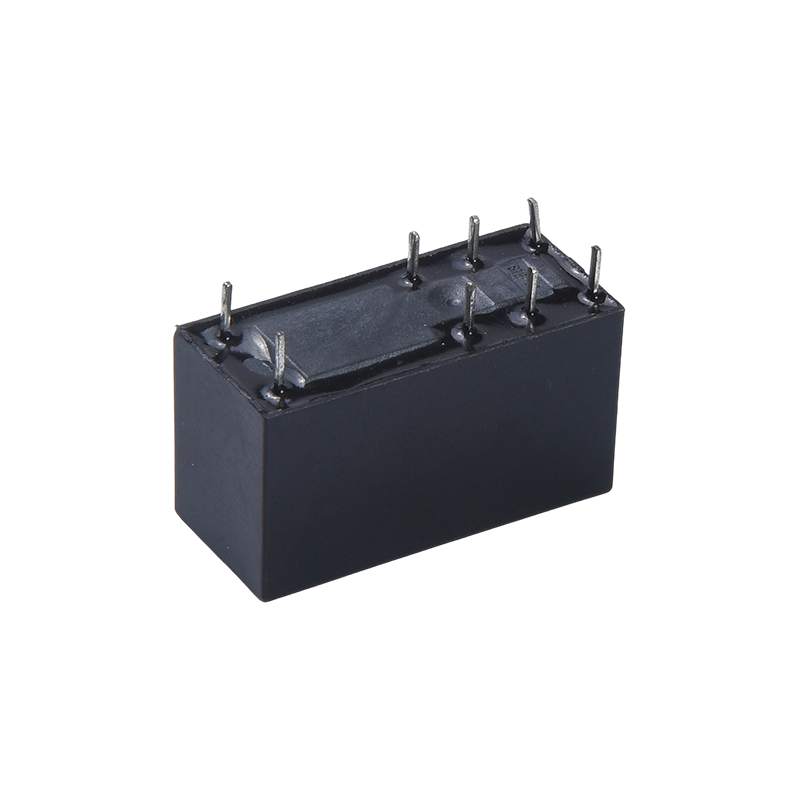

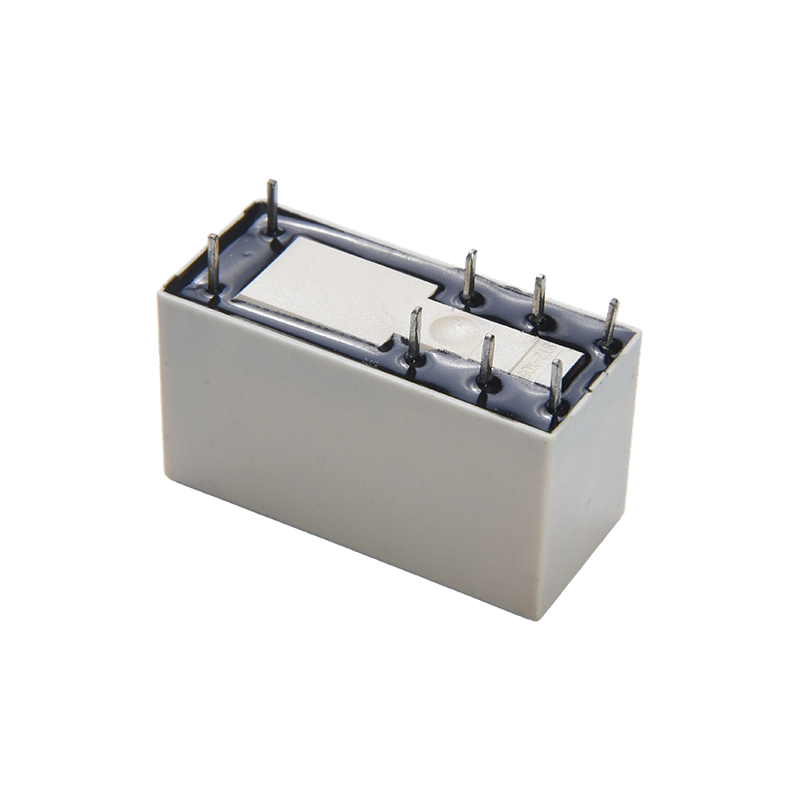

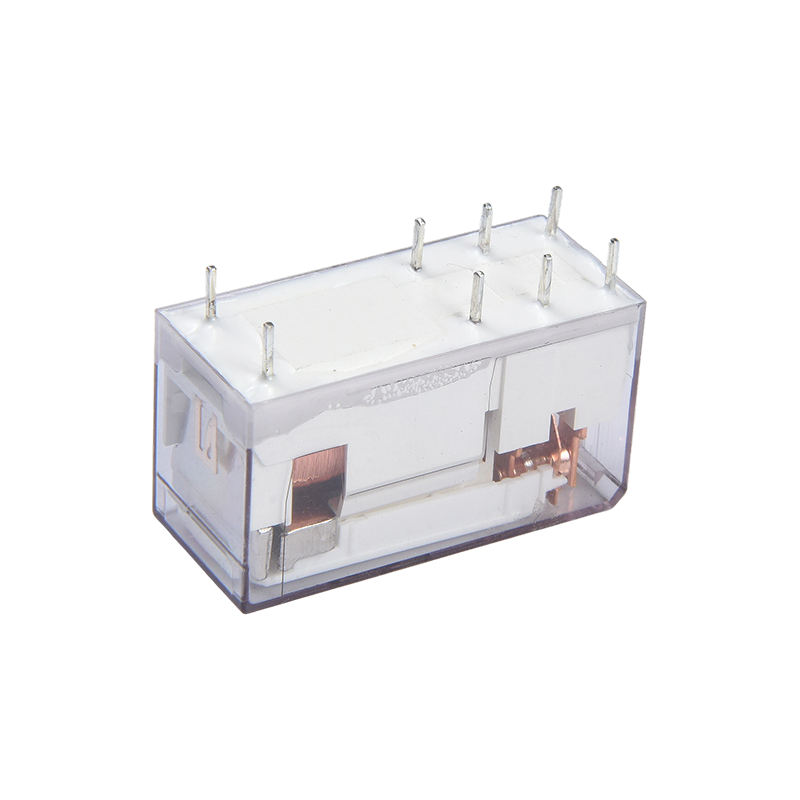

Fitur Produk:
• Kapasitas Pengalihan Beban Tinggi: Kontak mendukung peralihan arus 8 amp, yang secara efektif mengontrol sirkuit daya tinggi dan memenuhi berbagai kebutuhan beban.
• Desain Konsumsi Daya Rendah: Sensitivitas koil serendah 0,4W, membantu mengurangi konsumsi energi perangkat secara keseluruhan dan pembangkitan panas.
• Penahan dan Isolasi Tegangan Tinggi: Penahan tegangan antara koil dan kontak mencapai 5000 volt, memberikan isolasi listrik yang andal dan memastikan pengoperasian yang aman.
• Struktur Kompak: Ukurannya yang kecil mengoptimalkan pemanfaatan ruang, sehingga ideal untuk pemasangan padat pada papan sirkuit cetak.
• Kontrol Sensitif: Mengontrol sirkuit berdaya tinggi dengan sinyal lemah, memungkinkan kendali jarak jauh dan isolasi dalam sistem otomatis.
Aplikasi Khas:
• Peralatan Rumah Tangga: Digunakan pada mesin cuci, AC, oven microwave, dan perangkat lain untuk kontrol sirkuit motor atau elemen pemanas.
• Otomasi Industri: Cocok untuk sistem kontrol PLC, penggerak motor dan katup solenoid, menyediakan peralihan otomatis yang stabil.
• Peralatan Energi Baru: Diterapkan pada pasokan listrik UPS yang tidak pernah terputus, sistem penyimpanan energi, dan inverter sebagai saklar otomatis yang andal.
• Rumah Pintar: Digunakan untuk mengontrol AC, pemanas di bawah lantai, tirai, dan sistem lain untuk manajemen cerdas jarak jauh.
• Peralatan Audio-Visual dan Tampilan: Digunakan dalam sistem audio, monitor, dan perangkat lain untuk memastikan peralihan sinyal dan daya secara akurat.
Data Kontak
| Ketik | CY115F |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks.(pada 1A 6VDC) |
| Nilai beban (Beban resistif） | 8A 250VAC |
| Maks. mengalihkan arus | 10A |
| Maks. tegangan peralihan | 277VAC |
| Maks. mengalihkan daya | 2500VA |
| Minimal. berpindah beban | 6V 1A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | Maks. 15 ms. (Tidak ada dioda) |
| Waktu rilis | Maks. 5 ms. (Tidak ada dioda) |
| Resistensi isolasi | Minimal. 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka: 1000VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak: 5000VAC, 50/60Hz selama 1 menit |
| Antara set kontak: 2,500VAC, 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, pada amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, pada amplitudo ganda 1,5 mm |
| Resistensi guncangan | Fungsional | 10G Min. |
| Merusak | 100G Min. |
| Daya tahan | Daya tahan mekanis （10800ops./jam) | 10000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./jam) | 100.000 operasi. (pada suhu kamar) |
| Suhu lingkungan | -40℃~ 85℃(tanpa kondensasi) |
| Berat | Sekitar 13,5g |
| Data Kumparan (pada 20℃) |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 5 | 80.00 | 62.5 | Sekitar 0,4W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Data yang ditampilkan di atas adalah nilai awal. Jangan memberikan voltase maksimum yang diizinkan pada kumparan selama lebih dari 10 menit untuk menghindari panas berlebih pada kumparan.

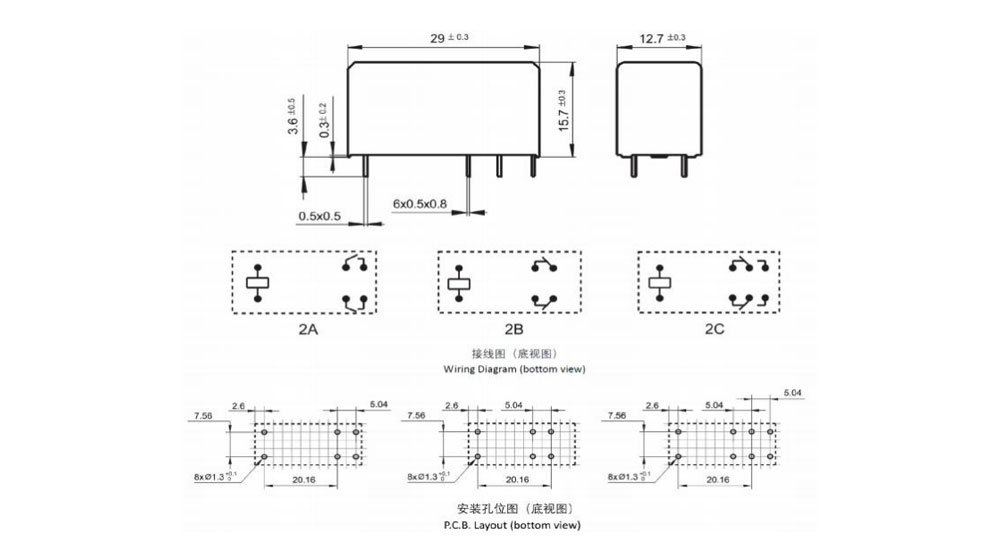

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

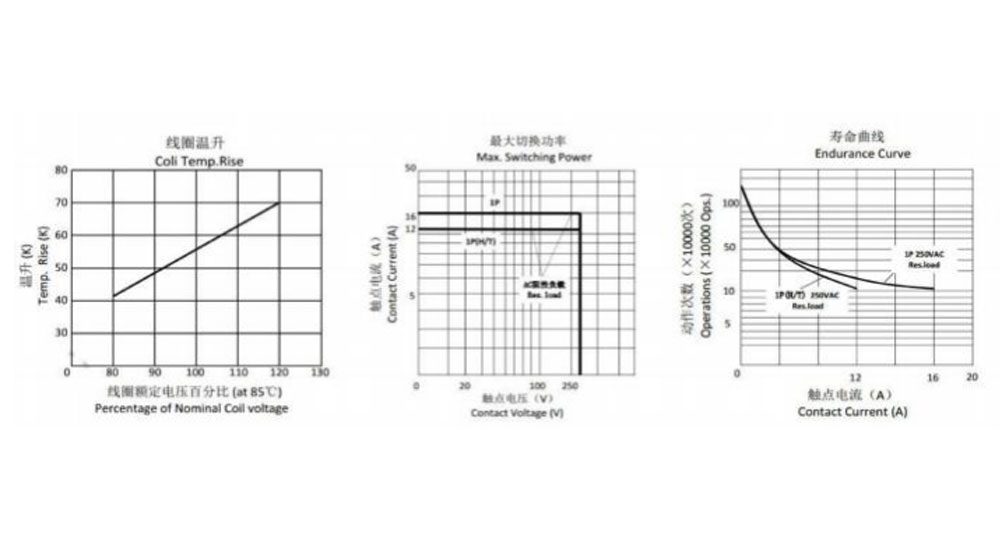

Kurva Karakteristik
Informasi Pemesanan
CY115F - 2 - C - 12VDC - B - D - T - XX
0
1：Jenis：CY115F
2: Jumlah Tiang: 2-2Tiang
3: Pengaturan Kontak: Formulir A ; B-Bentuk B ; C-Bentuk C
4: Tegangan Nominal: 5,6,9,12,18,24,48VDC
5: Warna Penutup: B-Hitam
6: Kumparan Pwor: D-0,4W
7: Konstruksi Pelindung: Tahan S-Flux,
Tipe SH-Sealed dapat dicuci
8: Parameter Khusus: Tipe Nihil-Standar
Huruf atau angka-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau proses permukaan tidak disarankan setelah relay tahan fluks dipasang pada PCB.
Penafian: Spesifikasi hanya untuk referensi . Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi seluruh kinerja dan parameter untuk setiap aplikasi yang memungkinkan. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
produk yang cocok untuk aplikasi mereka sendiri. Untuk relay yang tersegel, setelah pemasangan dan pembersihan kipas, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan , harap hubungi Chengyuan untuk mendapatkan layanan teknis. Namun, pengguna bertanggung jawab untuk menentukan produk mana yang harus digunakan.
