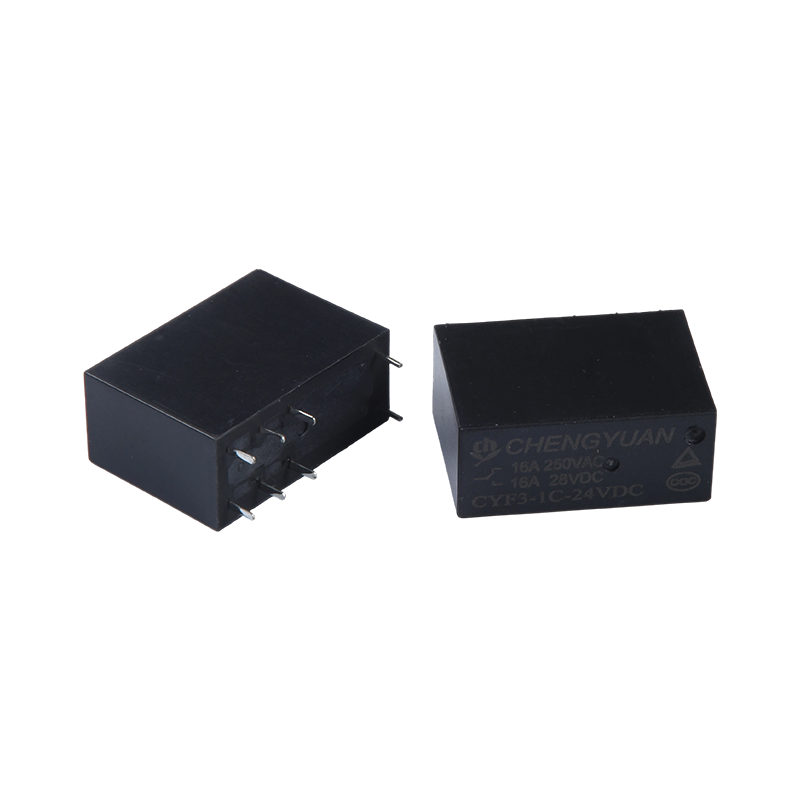

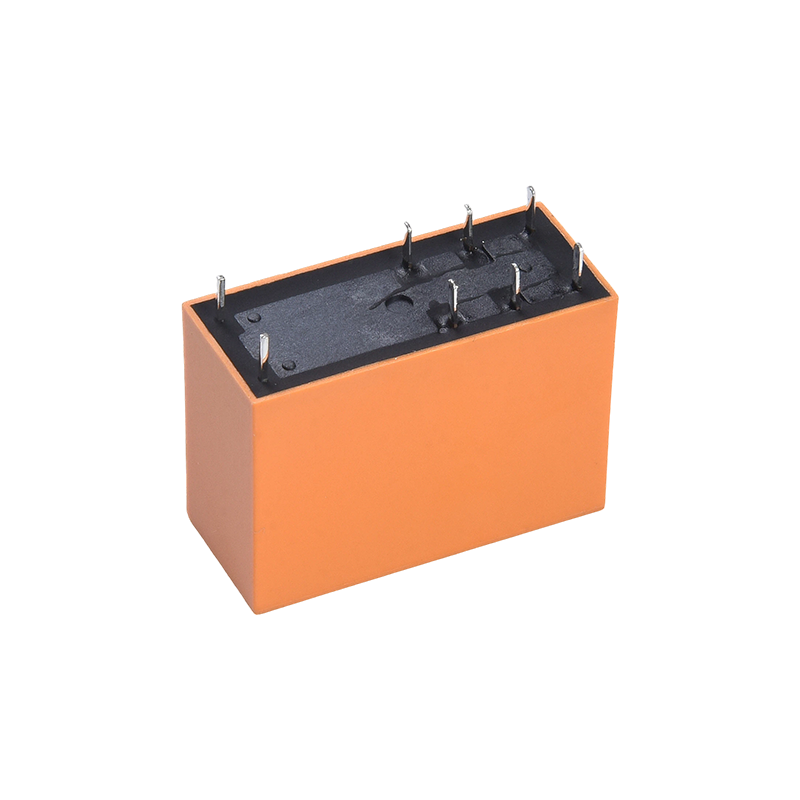

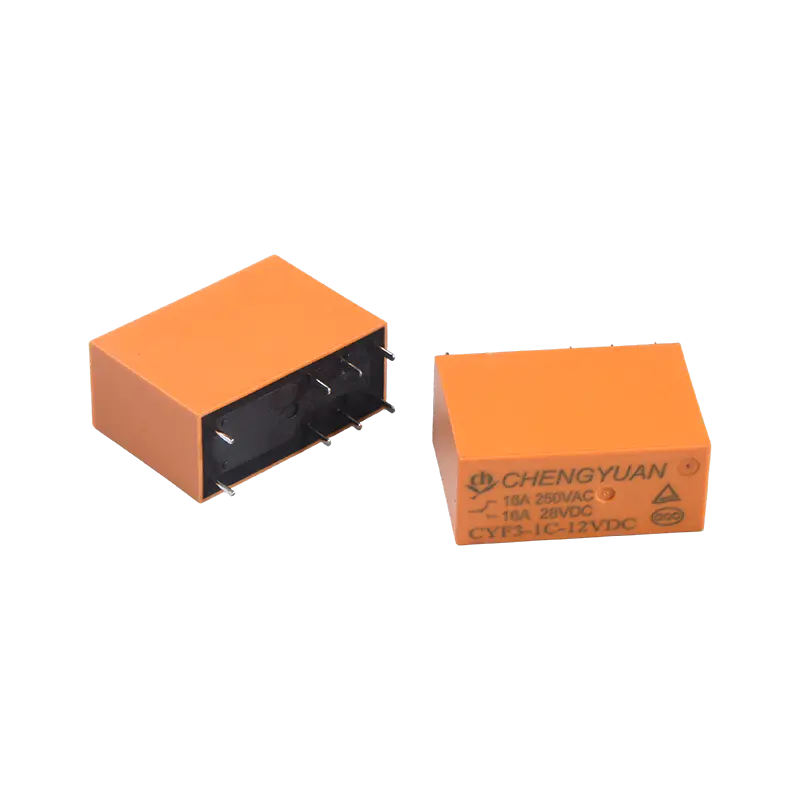

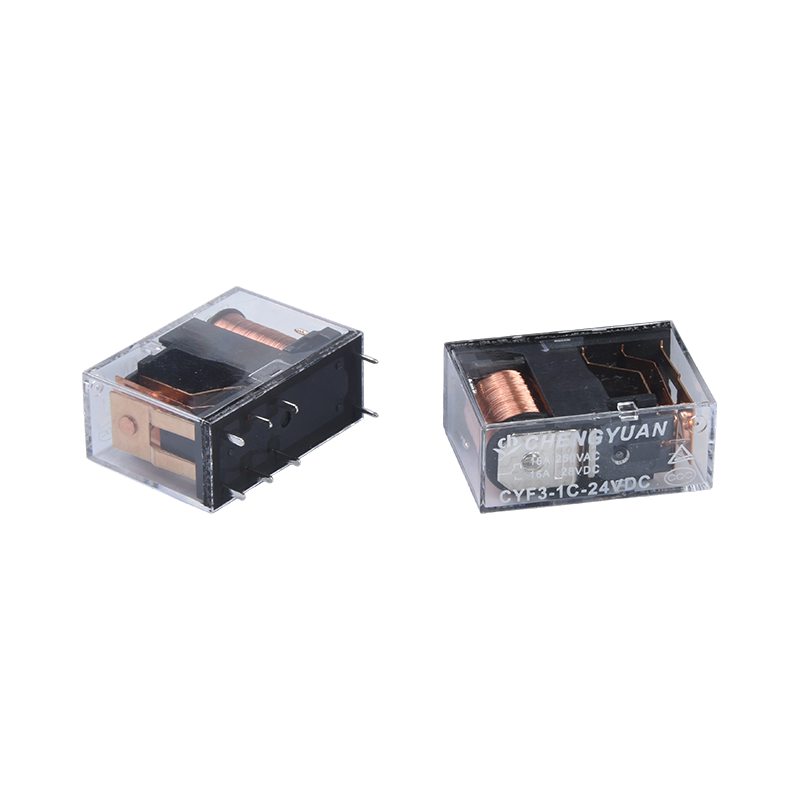

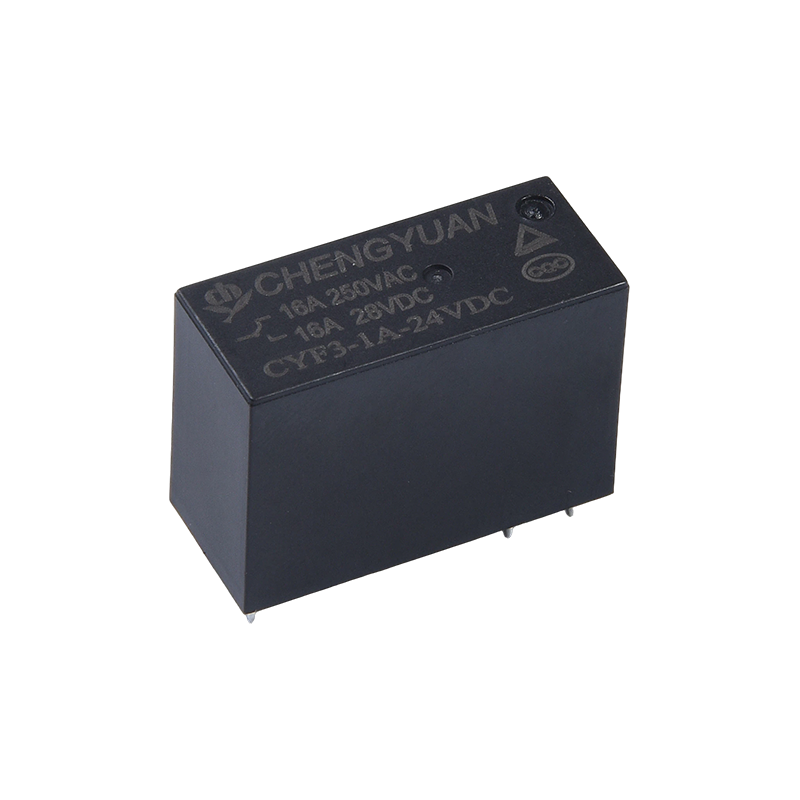

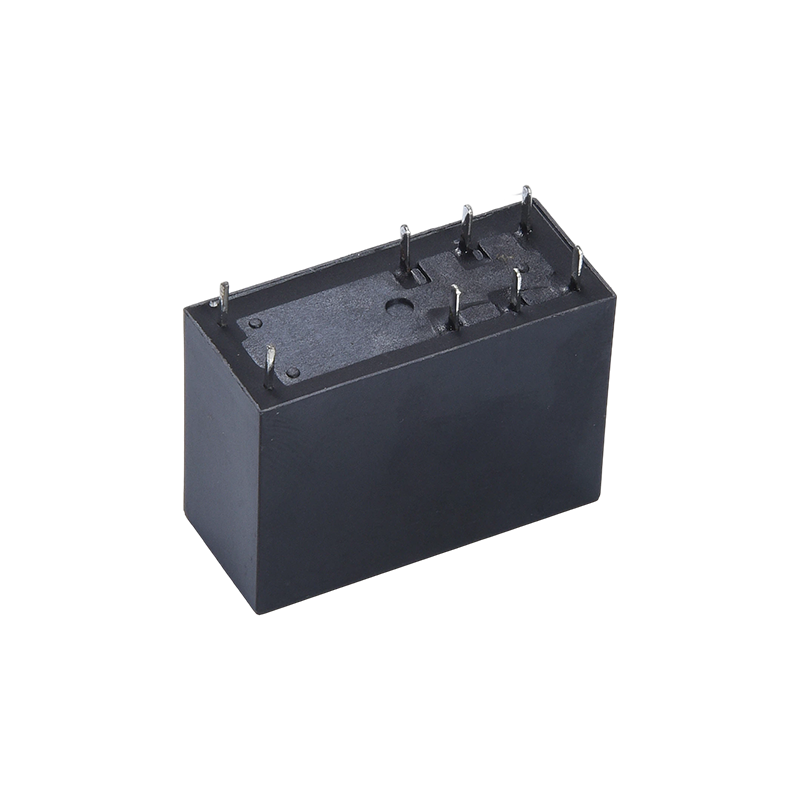

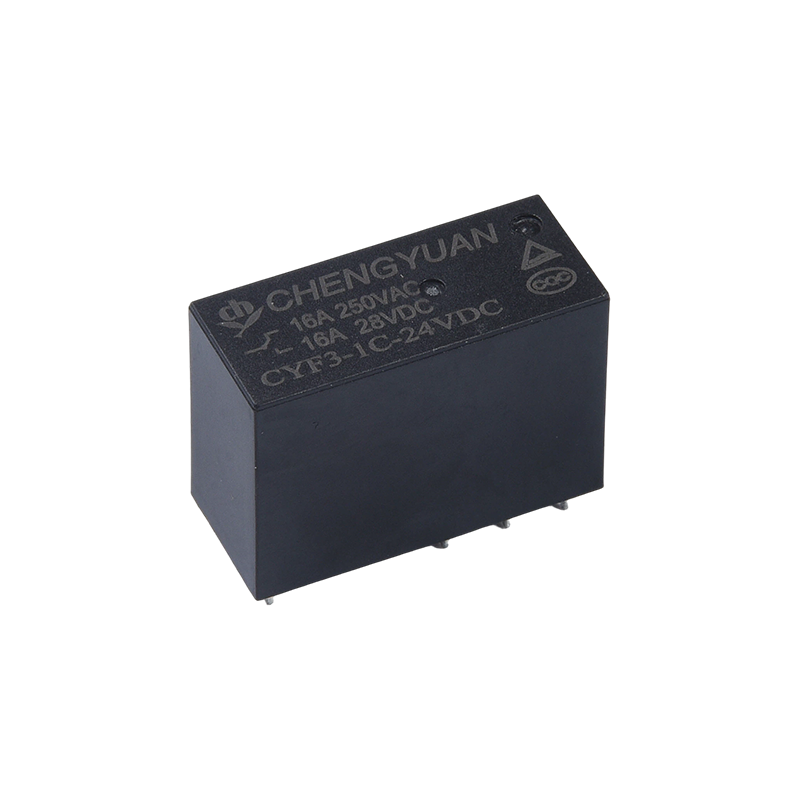

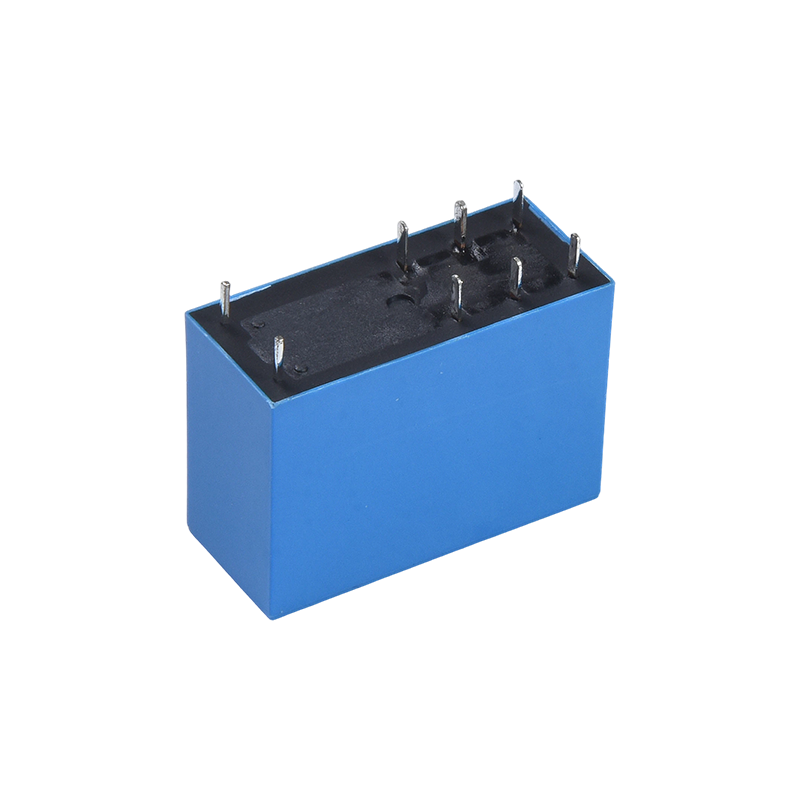

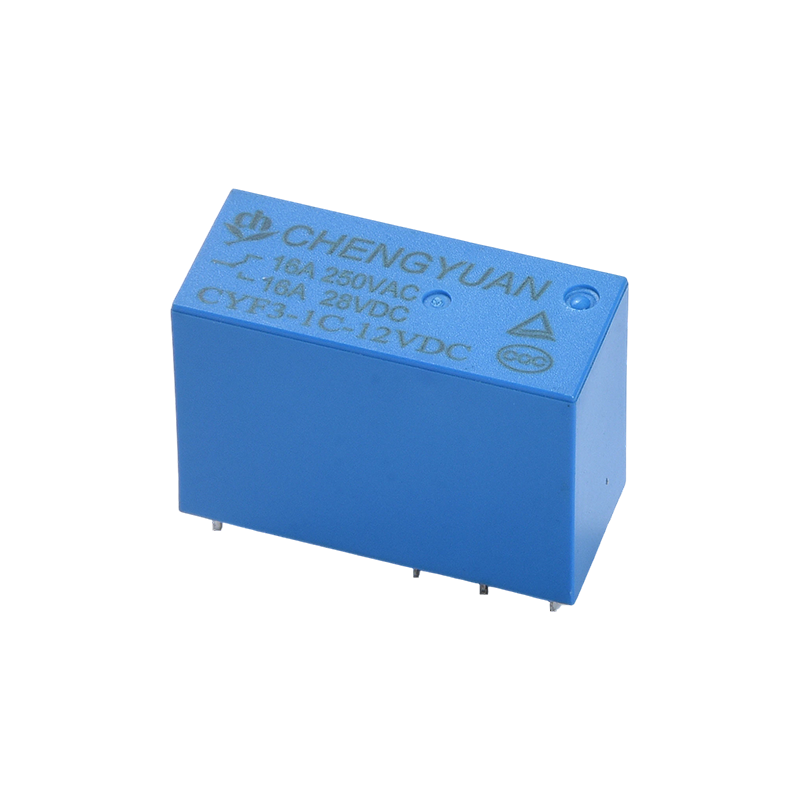

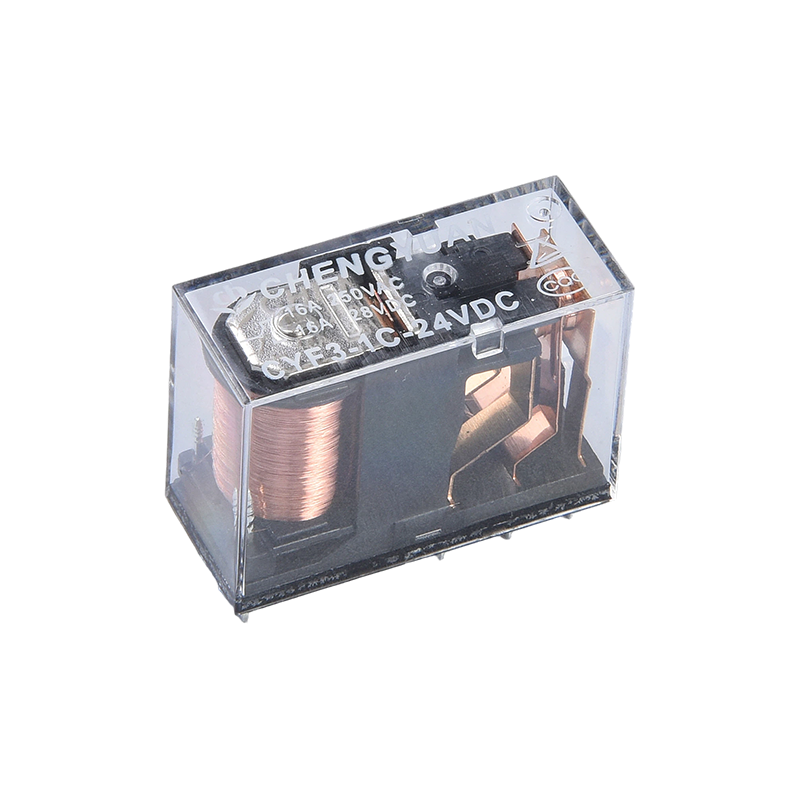

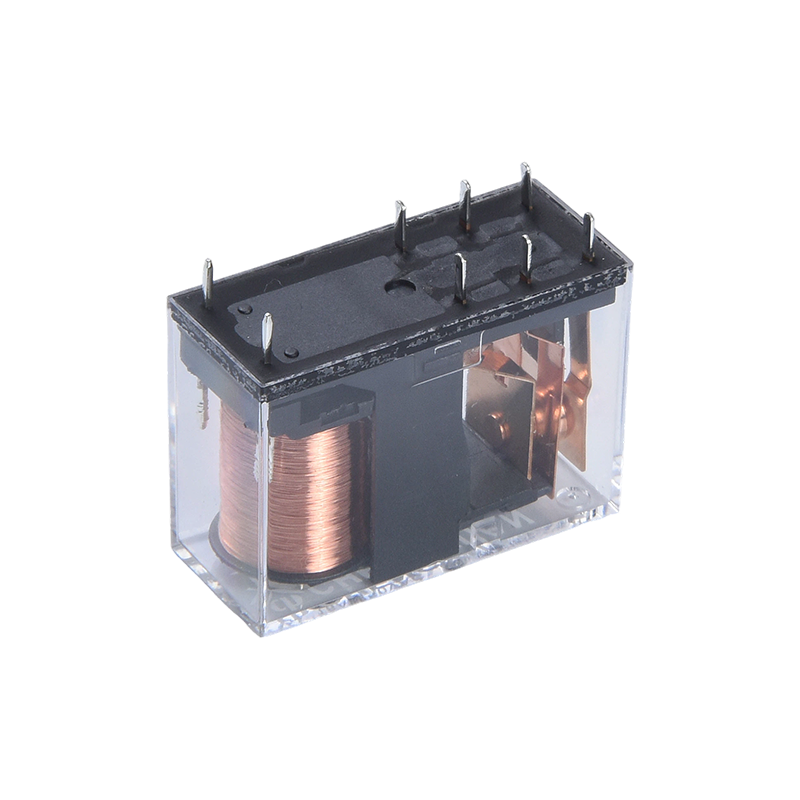

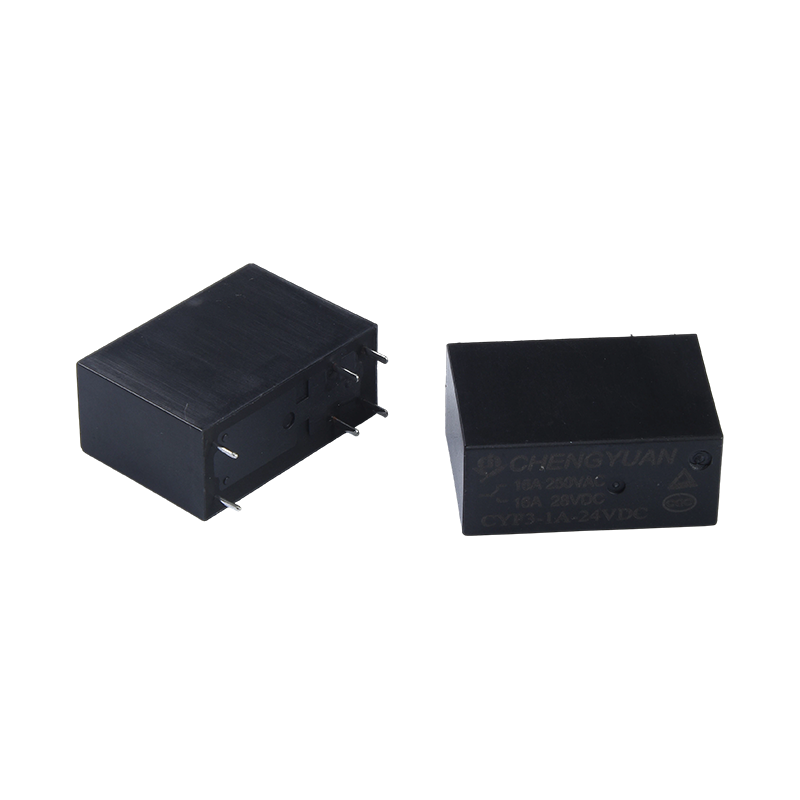

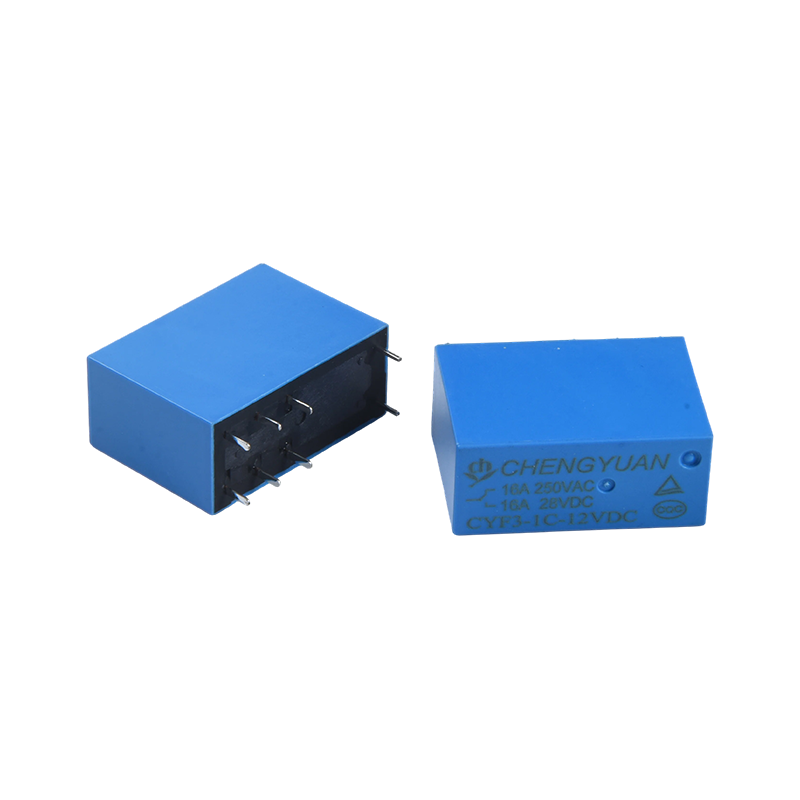

Detail Produk:
Beban Tinggi dan Kekuatan Dielektrik: Kapasitas peralihan kontak hingga 17 ampere, kekuatan dielektrik 5000 volt antara koil dan kontak, cocok untuk lingkungan sirkuit beban tinggi dan isolasi tinggi.
Desain Kompak: Ukuran kecil, cocok untuk pemasangan PCB kepadatan tinggi, menghemat ruang internal pada peralatan.
Beragam Aplikasi: Cocok untuk peralatan komunikasi, sistem keamanan, peralatan kantor, dan peralatan rumah tangga seperti AC dan oven microwave. Juga digunakan dalam otomasi industri, catu daya UPS, sistem kelistrikan peralatan mesin, dan kontrol audio.
Konfigurasi Kontak yang Andal: Menyediakan beberapa opsi beban kontak, termasuk 2 set konfigurasi 5A/8A dan 1 set konfigurasi 10A, 12A, dan 16A, memenuhi kebutuhan sirkuit kontrol otomatis yang berbeda.
Lingkungan yang Berlaku:
Lingkungan Listrik: Cocok untuk rangkaian kontrol tenaga mikro dengan seringnya peralihan tegangan kontrol dan arus beban.
Lingkungan Fisik: Dapat dipasang di tata letak PCB dengan ruang terbatas dan kepadatan tinggi, biasanya ditemukan di dalam berbagai papan kontrol listrik.
Kondisi Pengoperasian: Cocok untuk sebagian besar lingkungan peralatan listrik dan industri dalam ruangan, biasanya ditemukan di lokasi yang berventilasi baik tanpa getaran yang parah.
Sistem yang Kompatibel: Dapat diintegrasikan ke dalam kontrol otomatis, manajemen daya, dan sistem alarm keamanan untuk mencapai isolasi sirkuit dan kontrol peralihan yang andal.
Data Kontak
| Ketik | CYF3 |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks. (pada 1A 16VDC) |
| Nilai beban (Beban resistif） | 16A250VAC /17A 277VAC |
| Maks. mengalihkan arus | 16A |
| Maks. tegangan peralihan | 277VAC |
| Maks. mengalihkan daya | 4709VA |
| Minimal. berpindah beban | 6V 1A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 15 ms Maks. (Tidak ada dioda) |
| Waktu rilis | 5 ms Maks. (Tidak ada dioda) |
| Resistensi isolasi | Minimal 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka: 1000VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak: 5000VAC, 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 10G Min |
| Merusak | 10G Min |
| Daya tahan | Daya tahan mekanis （10800ops./jam) | 10000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./jam) | 100.000 operasi (pada suhu kamar) |
| Suhu lingkungan | -40℃~ 85℃( tanpa kondensasi) |
| Berat | Kira-kira. 14g |
| Data Kumparan (pada 20℃) |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 3 | 240 | 12.5 | Sekitar 0,72W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Sekitar 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Data yang ditampilkan di atas adalah nilai awal. Jangan berikan volume maksimum yang diijinkantage pada koil selama lebih dari 10 menit untuk menghindari koil terlalu panas.

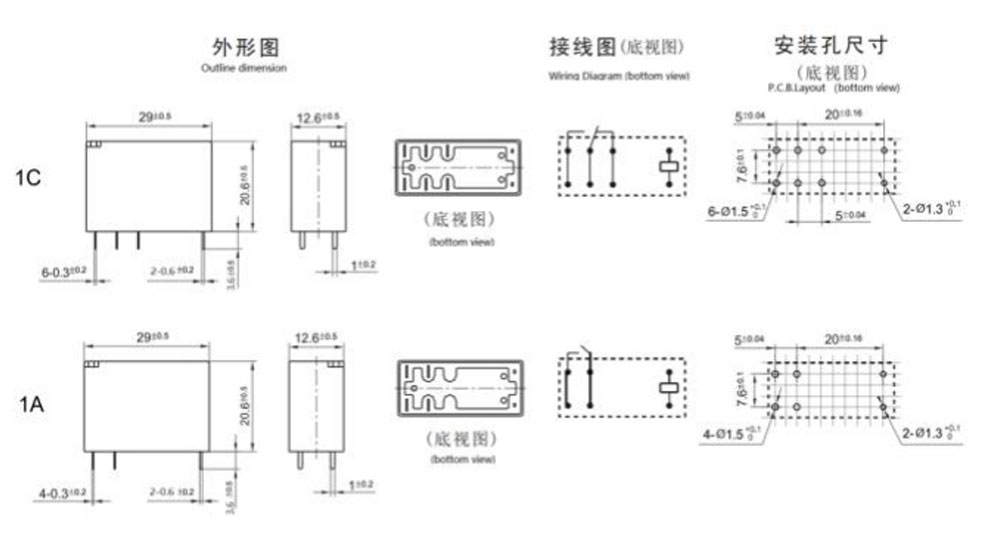

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

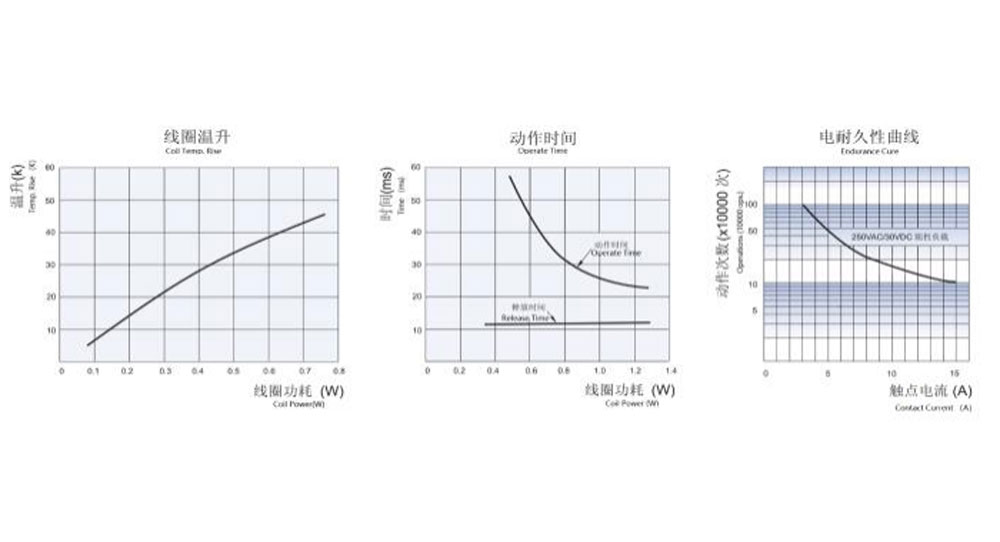

Kurva Karakteristik
Informasi Pemesanan
CYF3 - 1 - C - 12VDC - H - D - T - XX
0
1：Jenis：CYF3
2: Jumlah Tiang: 1-1 Tiang
3: Pengaturan Kontak: C Dari C ; H Dari A ; B Dari B
4: Tegangan Nominal: 3,5,6,9,12,18,24,48VDC
5: Warna Lungkup: T -Transparan, H-Hitam, L-Biru
6: Kumparan Pwor: D-0,72W L-0,54W
7: Konstruksi Pelindung: Tahan S-Flux,
Tipe SH-Sealed dapat dicuci
8: Parameter Khusus: Tipe Nihil-Standar
Huruf atau angka-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi semua kinerja dan semua parameter untuk setiap kemungkinan aplikasi. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang disegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan, silakan hubungi Chengyuan untuk layanan teknis. Namun, merupakan tanggung jawab pengguna untuk menentukan produk mana yang harus digunakan.
