Kontaktatau berdaya tinggi mulai berfungsi ketika relai normal tidak dapat lagi menyerap beban. Dalam praktiknya, banyak kontaktor dimulai di atas 15 A, dan model industri dapat mengalihkan ratusan atau ribuan ampere. Jika Anda memilih satu untuk motor, sistem baterai, bank pemanas, atau panel distribusi daya, keputusan jarang berhenti pada peringkat saat ini. Hal ini juga tergantung pada arus masuk, siklus kerja, jenis tegangan, kontrol busur, penggerak koil, dan lingkungan tempat perangkat akan hidup.
Pilih kontaktor ketika bebannya berat, sering terjadi peralihan, dan energi busur pada bukaan kontak signifikan. Pilih relai arus tinggi atau modul kompak ketika bebannya sedang, paketnya kecil, dan tugas peralihannya lebih ringan. Batasnya tidak tetap. Relai 30 A dapat bekerja dengan baik di satu kabinet dan gagal lebih awal di kabinet lain karena bebannya adalah motor, bukan pemanas resistif.
Apa yang Dilakukan Kontaktor Daya Tinggi Saat Dibebani
Di dalam kontaktor terdapat empat kelompok fungsi: koil, inti magnet dan jangkar, kontak utama, dan sistem penekan busur. Sinyal kontrol daya rendah memberi energi pada koil. Gaya magnet menarik jangkar dan menutup kontak utama. Ketika kumparan tidak diberi energi, pegas mengembalikan jangkar dan membuka kontak. Pada kontaktor yang biasanya terbuka, rangkaian utama dimatikan hingga kumparan diberi daya. Pengaturan ini memungkinkan keluaran PLC, termostat, atau perangkat pilot mengontrol sirkuit yang jauh lebih besar dengan aman.
Tantangan desain utama bukanlah menutup kontak. Ini membukanya. Ketika kontak terpisah karena beban, arus dapat mempertahankan busur yang mengikis logam, meningkatkan suhu, dan menunda putusnya. Oleh karena itu, kontaktor menambahkan saluran busur, kumparan ledakan magnetik, pelat pemisah, ruang vakum, atau ruang berisi gas. Metode yang benar bergantung pada arus, tegangan, dan apakah suplainya AC atau DC.
Kontaktor juga berbeda dari relay dalam hal ekspektasi tugas. Sebuah kontaktor dapat menghidupkan motor ribuan kali per tahun, sehingga gaya pegas, material kontak, dan kenaikan suhu terminal sangat penting. Relai arus tinggi berada di antara relai sinyal dan kontaktor.

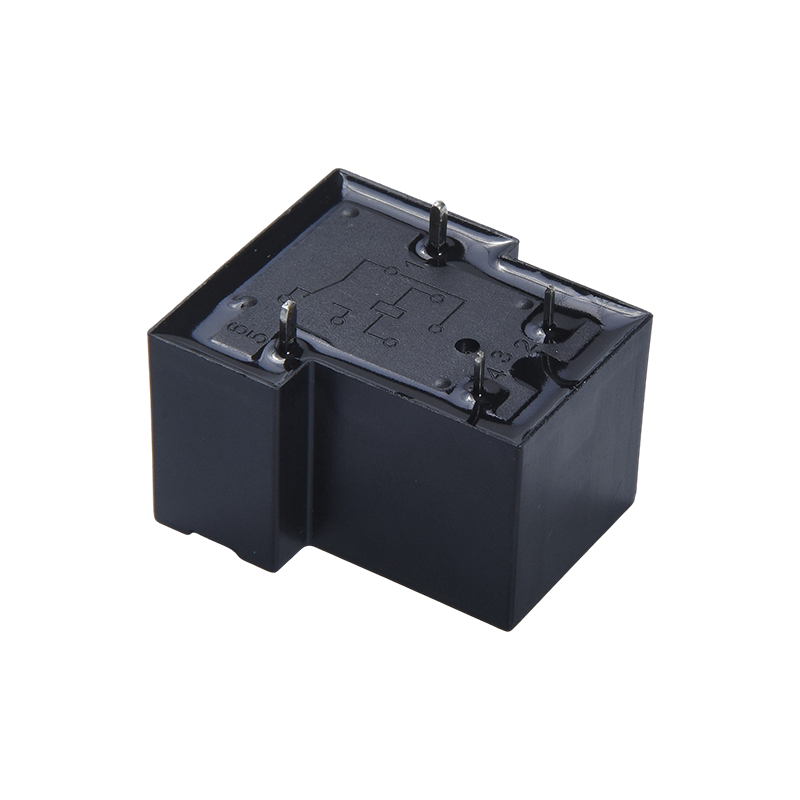

Untuk desain kompak yang masih memerlukan arus lebih tinggi, relai arus tinggi dapat menjadi alternatif praktis. Seri CY T90 adalah relai SPDT arus tinggi yang ditawarkan dalam versi 30 A dan 40 A.

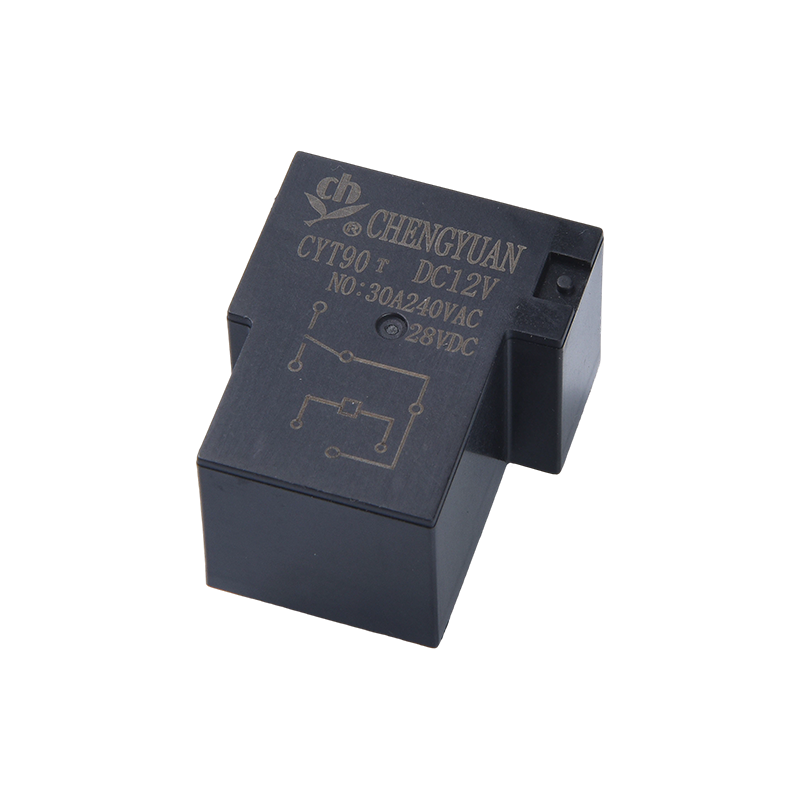

Relai Daya SPDT Arus Tinggi CYT90 Relai SPDT arus tinggi yang ringkas untuk mengalihkan beban di tempat yang ruangnya sempit; berguna sebelum membandingkan peringkat kontaktor IEC dan perilaku busur. Lihat Produk → Kategori Peringkat dan Pemanfaatan Yang Penting
Datasheet saat ini tidak cukup. Kontaktor dengan nilai 40 A untuk beban resistif mungkin memiliki nilai motor yang jauh lebih rendah. Kategori pemanfaatan IEC menjelaskan perbedaan ini. AC-1 mencakup beban non-induktif atau sedikit induktif. AC-3 mencakup motor sangkar tupai dimana kontaktor menutup pada arus rotor terkunci dan membuka pada arus pengenal. AC-4 mencakup tugas inching dan plugging, di mana kontaktor terbuka pada arus tinggi dan menghadapi busur listrik yang parah. Kategori DC juga menuntut hal yang sama karena busur DC tidak padam dengan sendirinya pada titik perlintasan nol.
Gunakan tabel di bawah ini untuk membandingkan cara penerapan kontaktor dan relai arus tinggi. Nilai-nilai tersebut merupakan panduan umum, bukan pengganti lembar data pabrikan dan standar yang berlaku.
Tabel membandingkan kontaktor daya tinggi dan relai arus tinggi untuk keputusan peralihan beban. | Fitur | Kontaktor berdaya tinggi | Relai arus tinggi |
| Arus khas | Seringkali di atas 15 A, sampai ribuan ampere | Umumnya 10 A hingga 40 A, ada yang lebih tinggi |
| Fokus desain utama | Start motor, kapasitas putus tinggi, kontrol busur | Peralihan ringkas, isolasi, integrasi PCB atau panel |
| Kontrol busur | Saluran busur, ledakan, ruang hampa, atau kamar gas | Penekanan busur, jarak kontak, dan material yang lebih kecil |
| Siklus tugas | Peralihan dan beban motor yang sering | Peralihan sedang, beban resistif atau induktif ringan |
| Penggerak kumparan | Daya koil lebih tinggi, sirkuit kontrol khusus | Daya koil lebih rendah, sering kali digerakkan oleh elektronik |
| Pemasangan | Panel, rel DIN, busbar | PCB, plug-in, modul rel DIN |
| Paling cocok | Motor, sistem baterai, distribusi daya | Sirkuit kontrol, beban kompak, modul relai |
Peringkat lainnya termasuk tegangan koil, tegangan isolasi, kapasitas pembuatan dan pemutusan, umur mekanik, umur listrik, tipe terminal, dan pemasangan. Kontaktor dengan arus yang benar tetapi tegangan kumparan yang salah tidak akan beroperasi dengan andal.

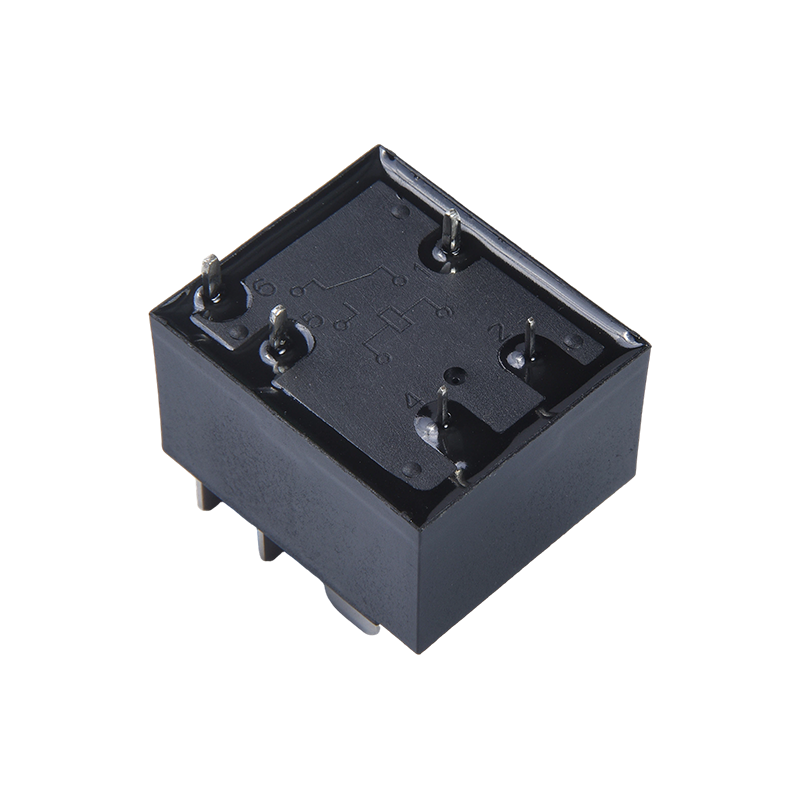

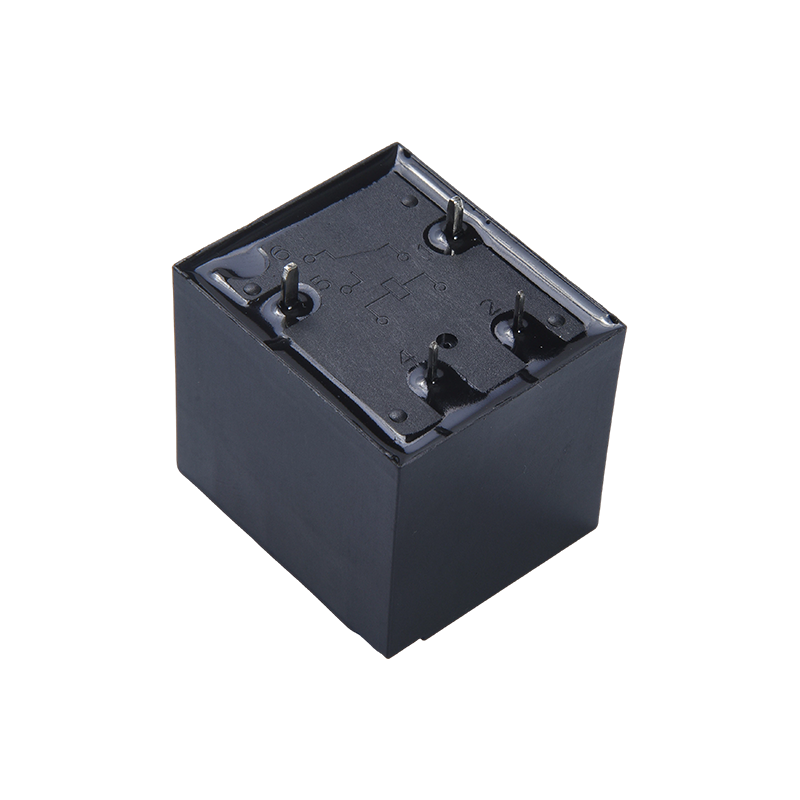

Ketika rating yang diperlukan masih dalam kisaran relai, relai SPDT 30 A hingga 40 A seperti CY T91 dapat menyediakan peralihan arus tinggi dalam paket yang lebih kecil.

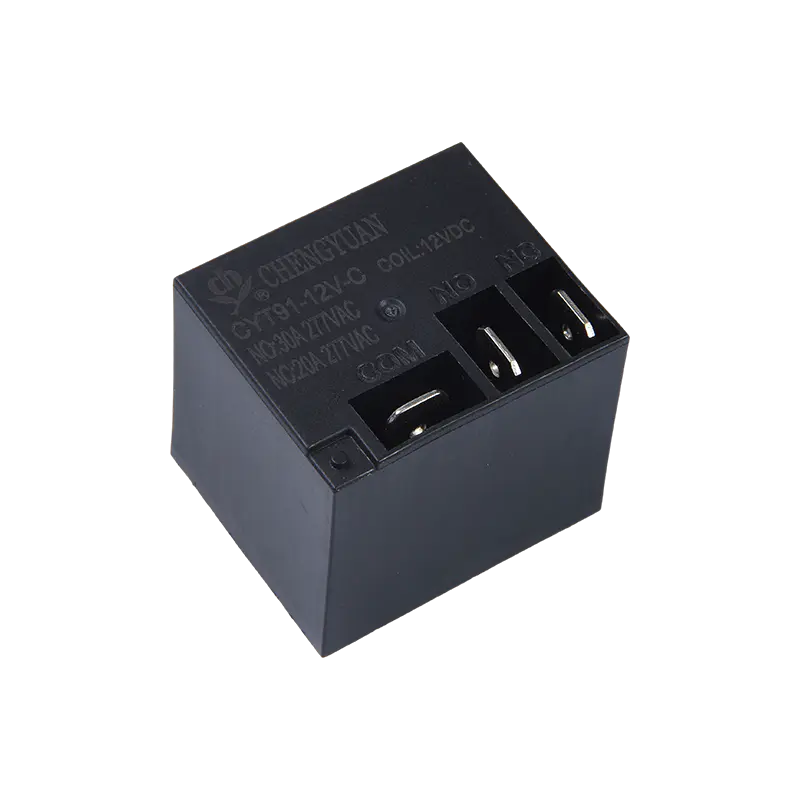

Relai Daya SPDT Arus Tinggi CYT91 / T91 Relai daya SPDT 30 A yang ringkas untuk peralihan arus tinggi di ruang sempit; alternatif relai sebelum mempertimbangkan perilaku busur kontaktor AC atau DC. Lihat Produk → Peralihan AC dan DC Tidak Dapat Dipertukarkan
Kontaktor AC mendapat keuntungan dari arus nol alami, sehingga busur mempunyai peluang untuk padam. Kontaktor DC menghadapi busur kontinu yang harus diregangkan, didinginkan, dan dibelah dengan cepat, atau celah kontak harus menahan tegangan penuh. Inilah sebabnya mengapa kontaktor DC sering kali memiliki struktur kontak yang berbeda, ledakan magnet, dan ukuran fisik yang lebih besar daripada perangkat AC dengan nilai arus yang sama.
Aplikasi DC tegangan tinggi membuat perbedaan ini menjadi jelas. Paket baterai, panel surya, dan sistem pengisian daya dapat menyalurkan energi berbahaya bahkan setelah saklar utama dibuka. Kontaktor harus memutus sirkuit dengan aman, mengisolasi beban, dan menahan pengelasan. Verifikasi konstanta waktu aktual, arus hubung singkat, dan tegangan maksimum, bukan hanya tegangan nominal.
Kumparan AC dan kumparan DC juga berbeda. Cocokkan koil dengan suplai kontrol dan konfirmasikan pengambilan, pelepasan, dan arus penahan.
Daftar Periksa Seleksi untuk Proyek Kontaktor Daya Tinggi
- Tentukan bebannya. Identifikasi beban resistif, induktif, kapasitif, motor, transformator, atau baterai. Perhatikan arus stabil dan arus masuk.
- Konfirmasikan tegangan switching. Catat tegangan nominal, maksimum, dan transien. Pisahkan persyaratan AC dan DC.
- Pilih kategori pemanfaatan. Gunakan AC-1, AC-3, AC-4, DC-1, atau kategori yang sesuai dengan tugas sebenarnya.
- Cocokkan kumparannya. Verifikasi tegangan koil, AC atau DC, pickup, dropout, dan arus penahan.
- Periksa siklus kerjanya. Perkirakan pengoperasian per jam dan perkiraan masa pakai listrik. Jogging motor dapat memperpendek umur dengan cepat.
- Tinjau penindasan busur dan terminal. Konfirmasikan ruang busur, arah ledakan, torsi terminal, dan tata letak busbar atau PCB.
- Validasi lingkungan dan standar. Periksa suhu lingkungan, kelembaban, getaran, tingkat polusi, dan sertifikasi yang diperlukan.
- Uji prototipenya. Lakukan pengujian make and break pada tegangan dan arus kasus terburuk sebelum pelepasan produksi.
Untuk pembuat panel, modul yang dipasang di rel dapat menyederhanakan pemasangan kabel dan penggantian. Modul relai rel DIN dengan kontak 16 A, seperti modul relai rel MCYF3 14F, dapat menangani tugas kontrol industri ringkas yang memerlukan kontaktor penuh berukuran besar.
Modul Relai Rel DIN MCYF3 14F Modular 16 Modul relai yang dipasang di rel untuk kontrol industri terpusat, menyederhanakan perkabelan dan penggantian jika kontaktor penuh berukuran besar. Lihat Produk → Aplikasi dan Poin Integrasi
Kontaktor berdaya tinggi muncul di mana pun sinyal berdaya rendah harus mengontrol rangkaian energi tinggi. Contoh umum meliputi:
- Starter motor dan panel kontrol pompa, tempat kontaktor menangani arus start.
- Kompresor dan kipas HVAC, yang sering mengalami perputaran dan beban induktif memerlukan kontak yang kokoh.
- Penyimpanan energi baterai dan distribusi DC, di mana isolasi dan penekanan busur listrik sangat penting dalam keselamatan.
- Inverter surya dan peralatan pengisian daya, di mana DC tegangan tinggi harus dialihkan dengan andal.
- Bank pemanas dan penerangan industri, di mana beban resistif mungkin masih memerlukan kapasitas arus yang besar.
Integrasi sama pentingnya dengan kontaktor itu sendiri. Ukuran kandang mempengaruhi kenaikan panas. Panjang kabel mempengaruhi penurunan dan lonjakan tegangan. Penekanan kumparan dapat mencegah kerusakan keluaran PLC. Gunakan snubber RC, dioda flyback, atau varistor yang sesuai dengan jenis koil.
Risiko Umum Pengadaan dan Cara Menguranginya
Kesalahan paling umum adalah hanya membandingkan rating berita utama saat ini. Relai 40 A dan kontaktor 40 A mungkin terlihat serupa pada garis spesifikasi, namun kapasitas pemutusan, siklus kerja, dan perilaku termalnya bisa sangat berbeda. Risiko lain adalah dengan asumsi bahwa kontaktor berperingkat AC akan bekerja pada DC. Biasanya tidak akan terjadi, setidaknya tidak aman atau untuk waktu yang lama.
Tim pengadaan juga harus memeriksa revisi lembar data, tegangan koil, pengaturan kontak, orientasi terminal, dan dokumen sertifikasi. Jika aplikasi melibatkan fungsi keselamatan, mintalah data pengujian dan sampel untuk validasi.
Untuk proyek volume khusus atau sedang, bekerja sama secara langsung dengan produsen relai dapat mempersingkat putaran pemilihan. Perusahaan di balik situs ini telah memproduksi relai dan modul kontrol industri sejak tahun 1996 dan dapat meninjau persyaratan beban, koil, dan pemasangan terhadap produk yang tersedia. Anda dapat meninjaunya latar belakang perusahaan or kirim detail aplikasi untuk penawaran .
Mencocokkan Perangkat dengan Beban Sebenarnya
Mulailah dengan memuat, bukan halaman katalog. Tentukan arus, tegangan, arus masuk, siklus kerja, lingkungan, dan masa pakai yang dibutuhkan. Kemudian putuskan apakah kontaktor berdaya tinggi, relai arus tinggi, atau modul rel DIN merupakan tingkat peralihan yang tepat. Kontaktor dibuat untuk beban berat dan pengoperasian yang sering. Relai dan modul arus tinggi lebih baik bila bebannya sedang dan paketnya harus tetap kompak.
Jika aplikasinya berada di ambang batas, ujilah. Perangkat yang lulus uji bangku pada suhu kamar mungkin gagal dalam lemari tertutup pada suhu 60 C. Kontaktor yang menahan beban resistif dapat mengelas saat motor dihidupkan. Langkah validasi tambahan biasanya lebih murah daripada kegagalan lapangan.
