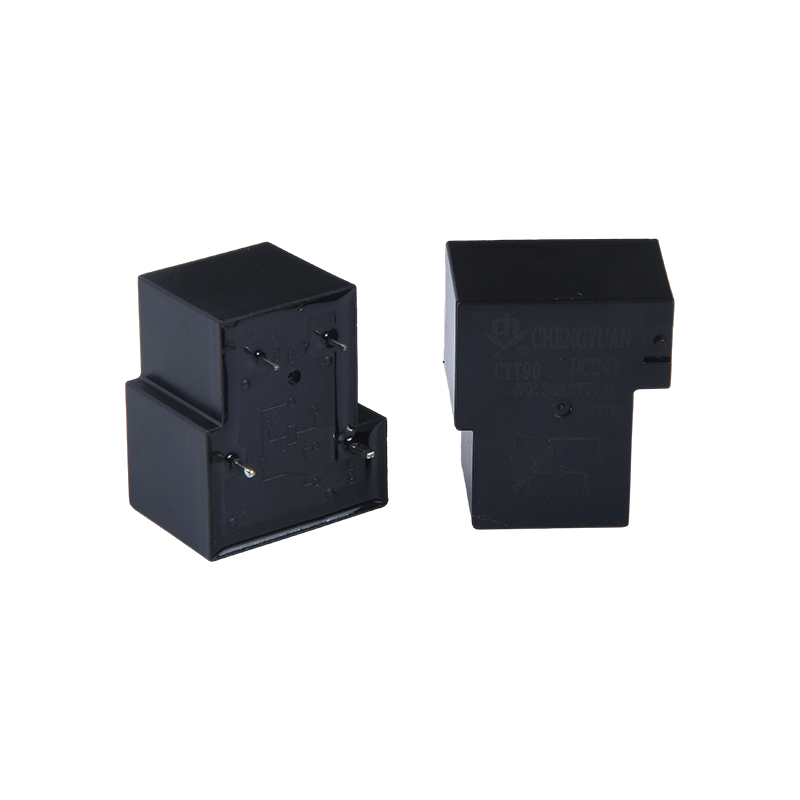

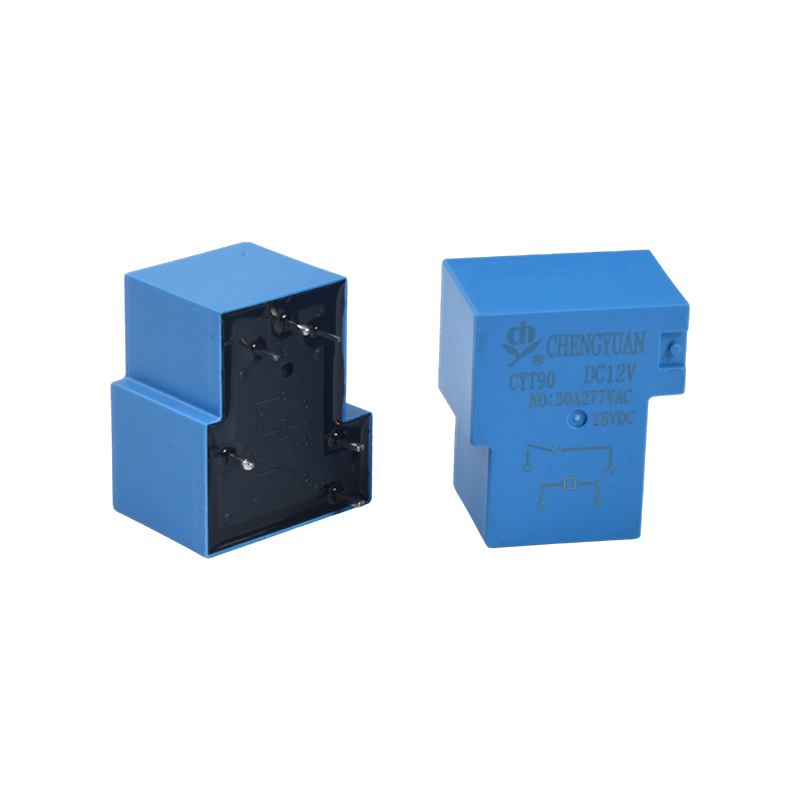

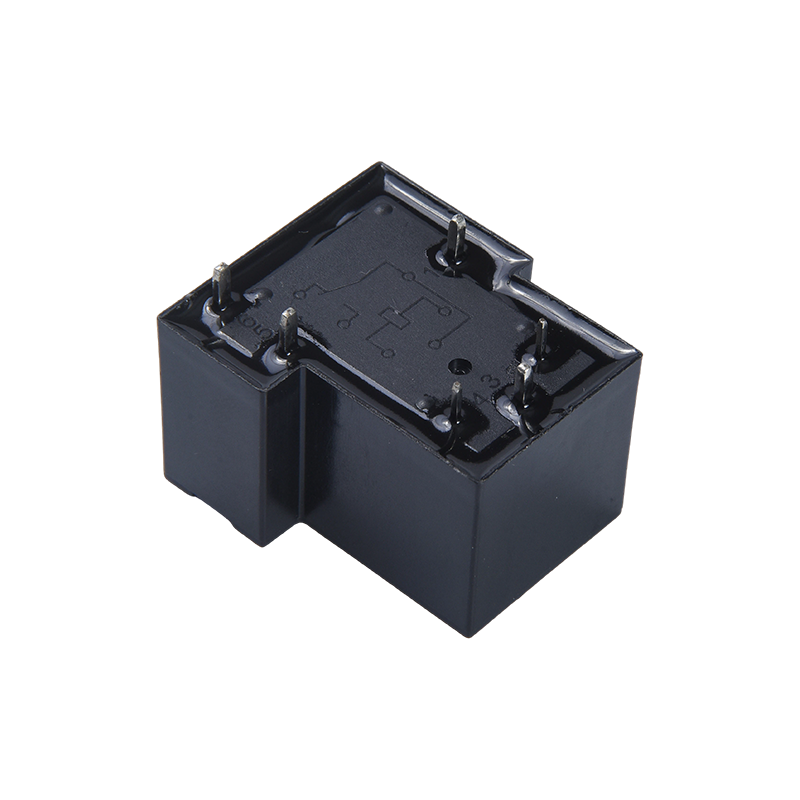

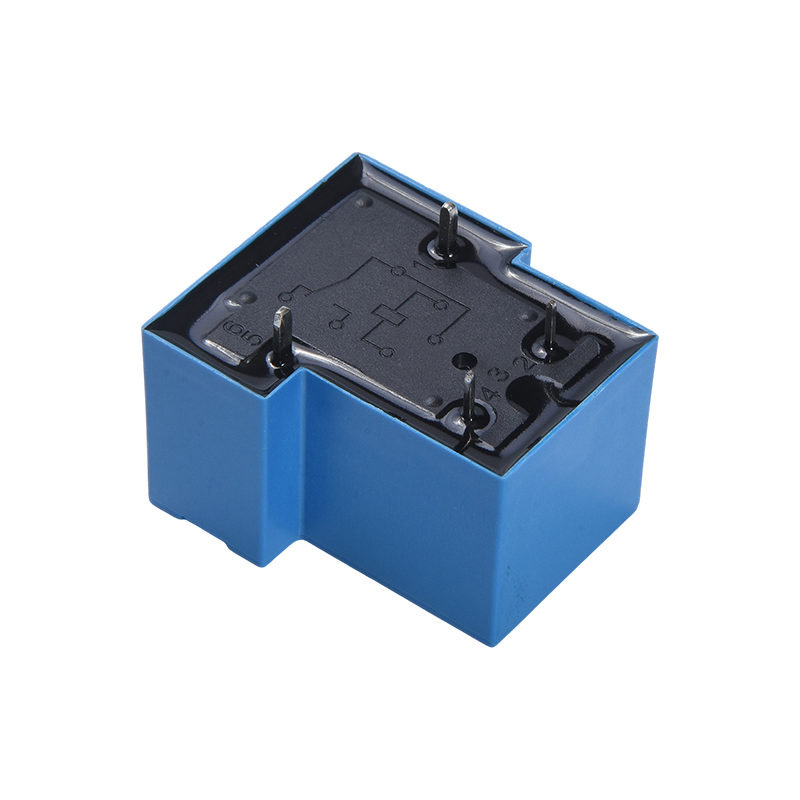

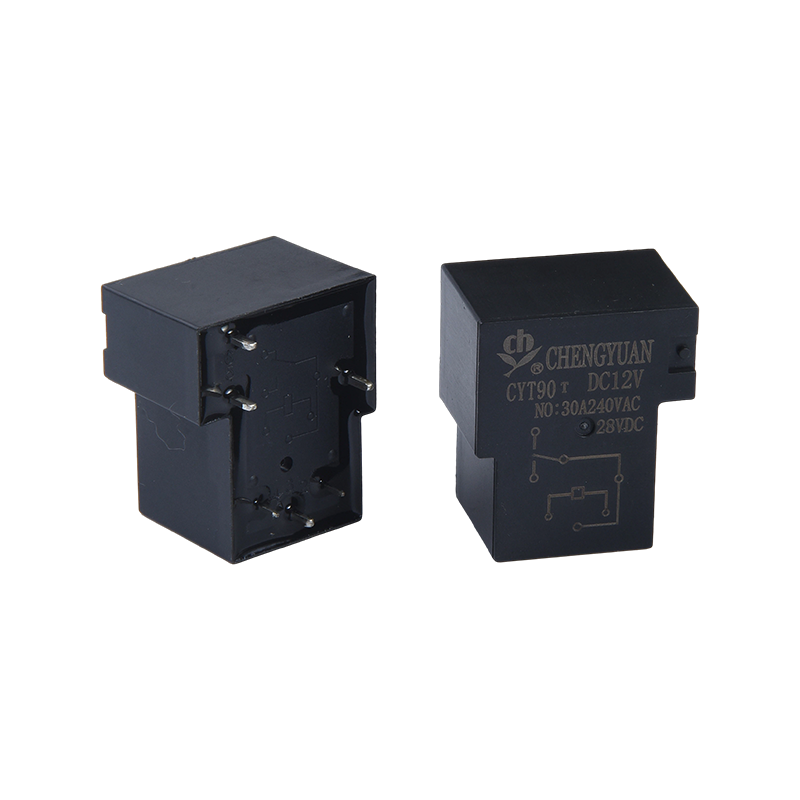

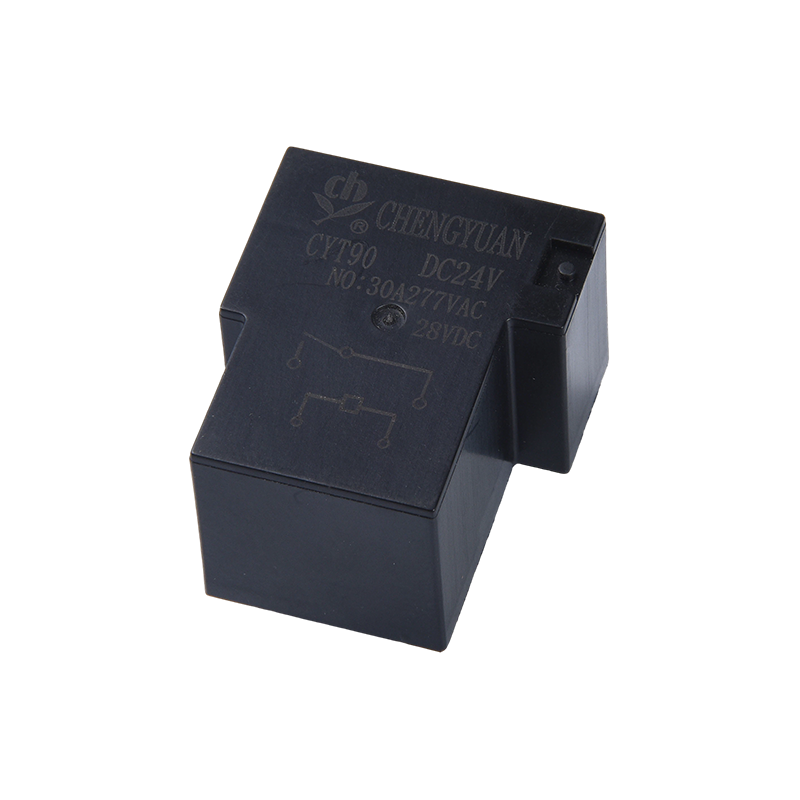

I. Fitur:
1. Beberapa Opsi Pemasangan: Menyediakan berbagai opsi pemasangan untuk disesuaikan dengan skenario pemasangan peralatan yang berbeda, meningkatkan kenyamanan pemasangan;
2. Desain Kompak: Sebagai relai kecil dan berdaya tinggi, ukurannya yang ringkas menghemat ruang instalasi internal;
3. Struktur SPDT: Menggunakan struktur lemparan ganda kutub tunggal, memberikan logika peralihan yang jelas dan beradaptasi dengan berbagai kebutuhan peralihan sirkuit daya tinggi.
II. Fungsi Inti dan Skenario yang Berlaku:
1. Fungsi Inti: Menyediakan kontrol peralihan arus tinggi, konversi sinyal, dan fungsi peralihan beban, memastikan pengoperasian sirkuit peralatan berdaya tinggi yang stabil;
2. Peralatan Rumah Tangga: Cocok untuk AC, kompor induksi, lemari es, penanak nasi, dan peralatan rumah tangga lainnya, memungkinkan kontrol peralihan beban daya tinggi;
3. Kontrol Industri: Cocok untuk pemanas, perangkat ventilasi, dan peralatan lain dalam otomasi industri, memenuhi kebutuhan kontrol arus tinggi dalam skenario industri;
4. Rumah Pintar dan Teknologi Berkembang: Berlaku untuk peralatan keamanan, sistem penerangan, peralatan energi baru, dan Internet of Things, mendukung konversi sinyal dan peralihan beban.
IV. Keuntungan Utama:
1. Penanganan Daya Tinggi: Desain daya kontak tinggi dengan andal menangani skenario arus tinggi 20A/30A, menawarkan kemampuan beradaptasi yang kuat.
2. Instalasi Fleksibel: Tersedia beberapa opsi pemasangan, kompatibel dengan persyaratan pemasangan peralatan yang berbeda.
3. Beragam Aplikasi: Mencakup berbagai bidang, termasuk peralatan rumah tangga, kontrol industri, rumah pintar, dan energi baru, menawarkan keserbagunaan yang kuat.
4. Ukuran Ringkas dan Daya Tinggi: Menghasilkan keluaran daya tinggi dalam ukuran ringkas, memenuhi tuntutan ganda yaitu miniaturisasi peralatan dan kontrol daya tinggi.
Data Kontak
| Ketik | CYT90 |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks.(pada 1A 6VDC) |
| Nilai beban (Beban resistif） | 20A/30A 250VAC |
| Maks. mengalihkan arus | 20A/30A |
| Maks. tegangan peralihan | 250VAC |
| Maks. mengalihkan daya | 5000VA/7500VA |
| Minimal. berpindah beban | 6V 1A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 15 ms Maks. (Tidak ada dioda) |
| Waktu rilis | 10 ms Maks. ( Tanpa dioda) |
| Resistensi isolasi | Minimal 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka:1500VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak : 2500VAC , 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 10G Min |
| Merusak | 100G Min |
| Daya tahan | Daya tahan mekanis （10800ops./jam) | 10000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./jam) | 100.000 operasi (pada suhu kamar) |
| Suhu sekitar | -40℃~ 85℃(tanpa kondensasi) |
| Berat | Sekitar 24g |
| Data Kumparan (pada 20℃) |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 5 | 180 | 27 | Sekitar 0,9W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Data yang ditampilkan di atas adalah nilai awal. Jangan menerapkan volume maksimum yang diijinkantage pada koil selama lebih dari 10 menit untuk menghindari koil terlalu panas.

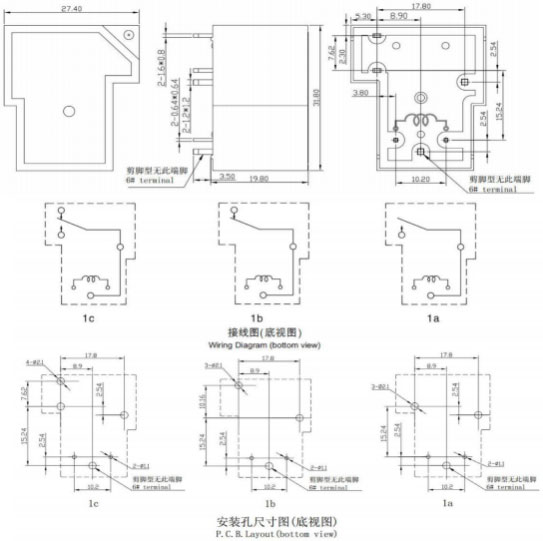

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

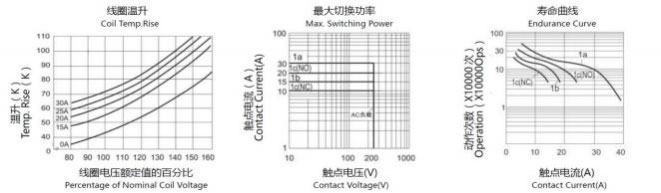

Kurva Karakteristik
Informasi Pemesanan

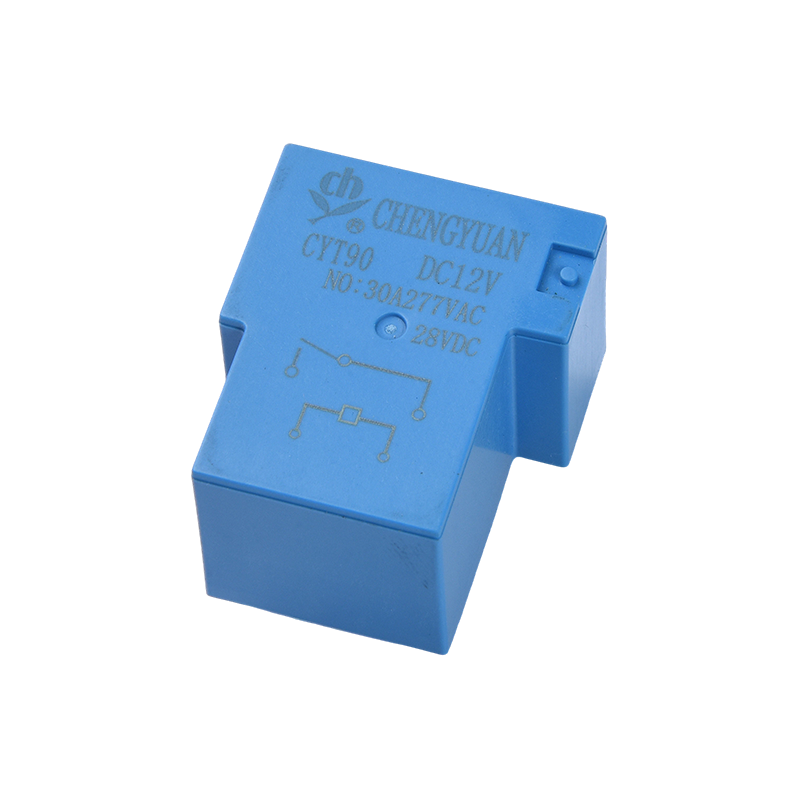

CYT90 - 1 - C - 12VDC - H - D - T - XX
0
1： Jenis： CYT90
2: Jumlah Tiang: 1-1 Tiang
3: Pengaturan Kontak: Formulir A ; B Formulir B; C Formulir C
4: Tegangan Nominal: 5,6,9,12,15,18,24,48VDC
5: Warna Penutup: H-Hitam; L-Biru
6: Kumparan Pwor: D-0.9W
7: Konstruksi Pelindung: Terbukti S-Flux,
Tipe SH-Sealed dapat dicuci
8: Parameter Khusus: Tipe Nihil-Standar
Huruf atau angka-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi semua kinerja dan semua parameter untuk setiap kemungkinan aplikasi. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang disegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan, silakan hubungi Chengyuan untuk layanan teknis. Namun, merupakan tanggung jawab pengguna untuk menentukan produk mana yang harus digunakan.
