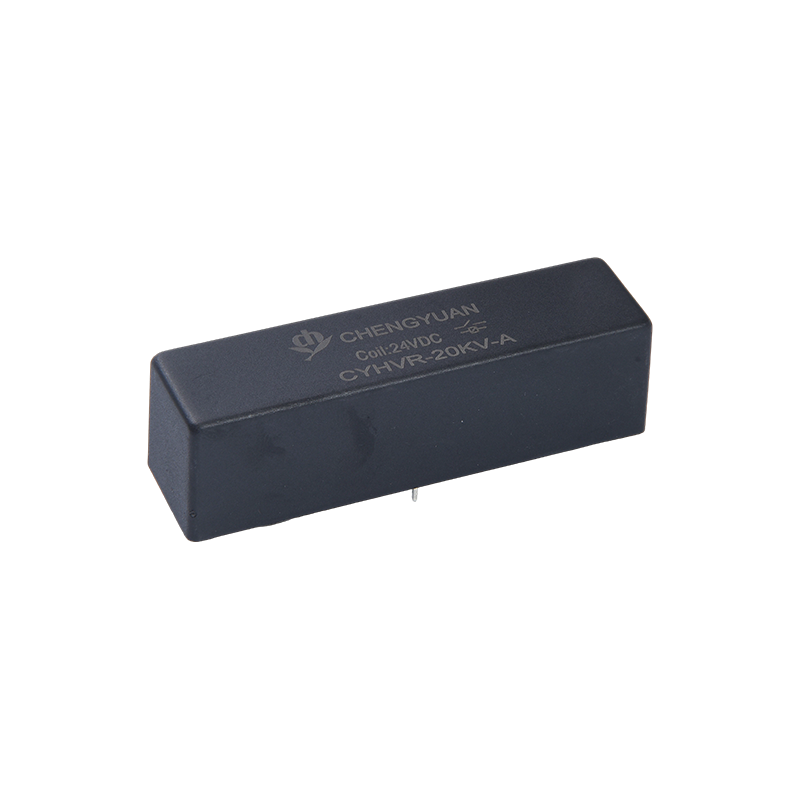

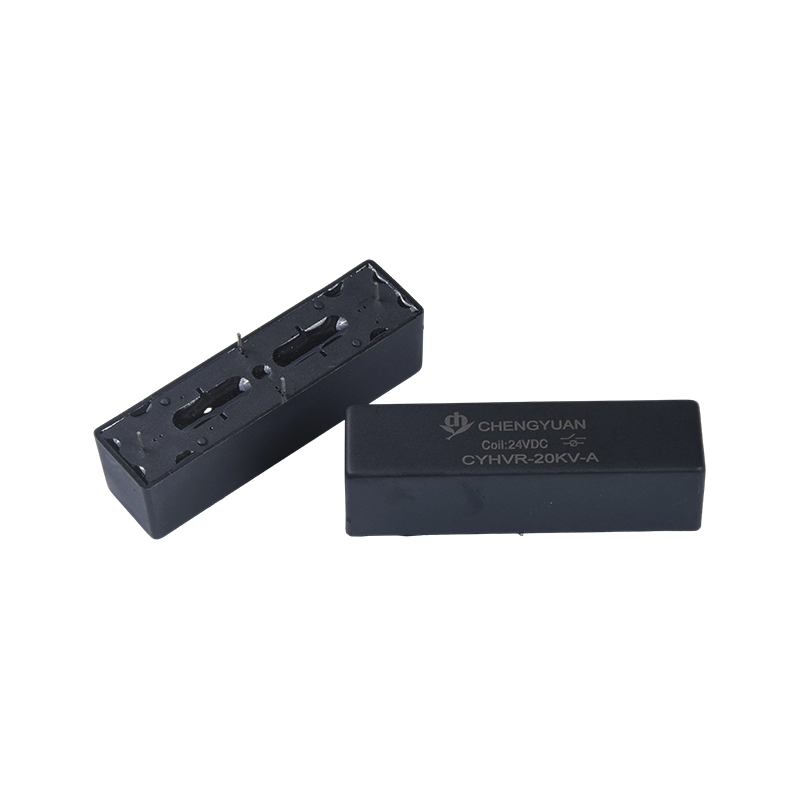

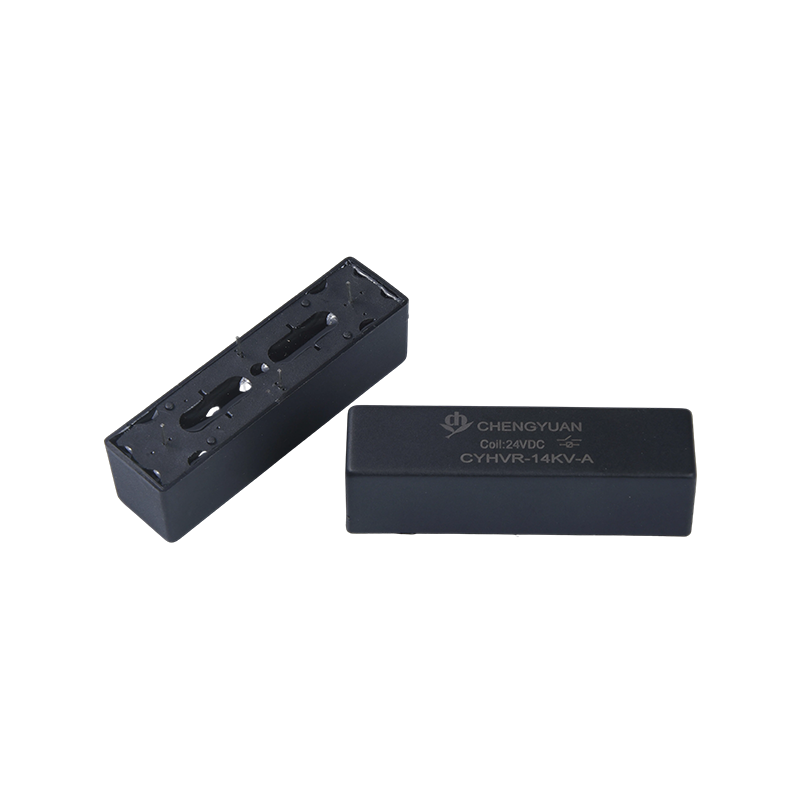

Fitur Produk:
Peralihan Arus Tinggi: Mempertahankan kapasitas beban 3A bahkan di lingkungan bertegangan tinggi, mendukung persyaratan peralihan di mana tegangan tinggi dan arus tinggi hidup berdampingan.
Kinerja Isolasi yang Andal: Memanfaatkan teknologi saklar buluh untuk memberikan isolasi sinyal yang sangat baik, memastikan keamanan sistem kontrol.

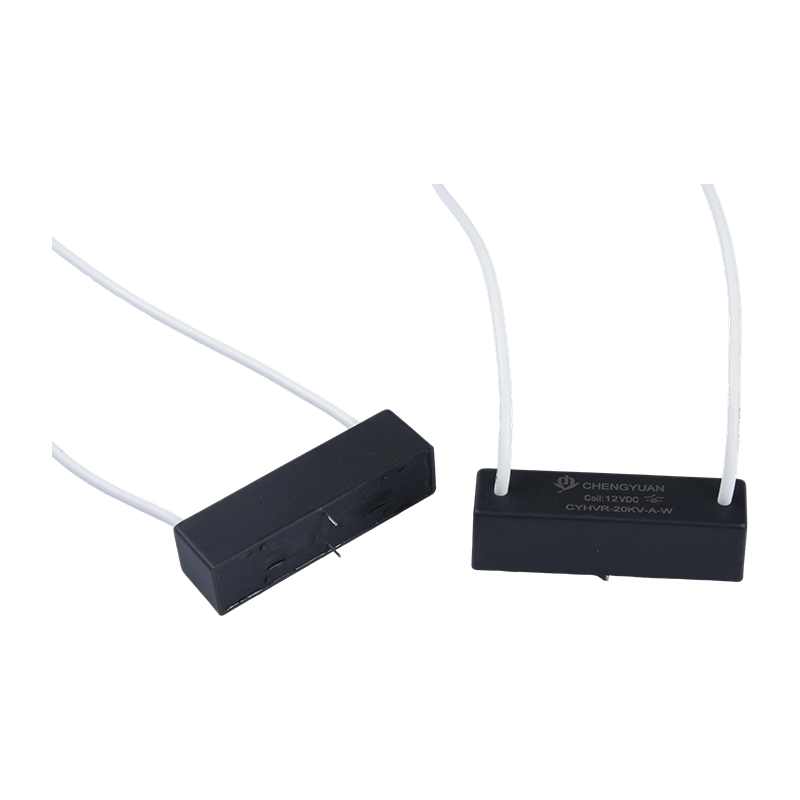

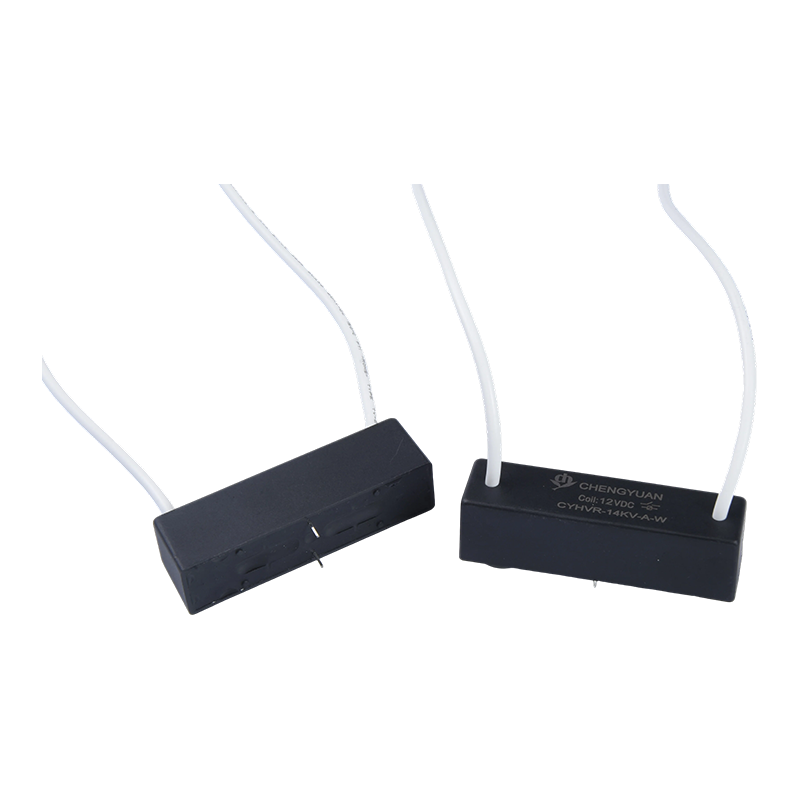

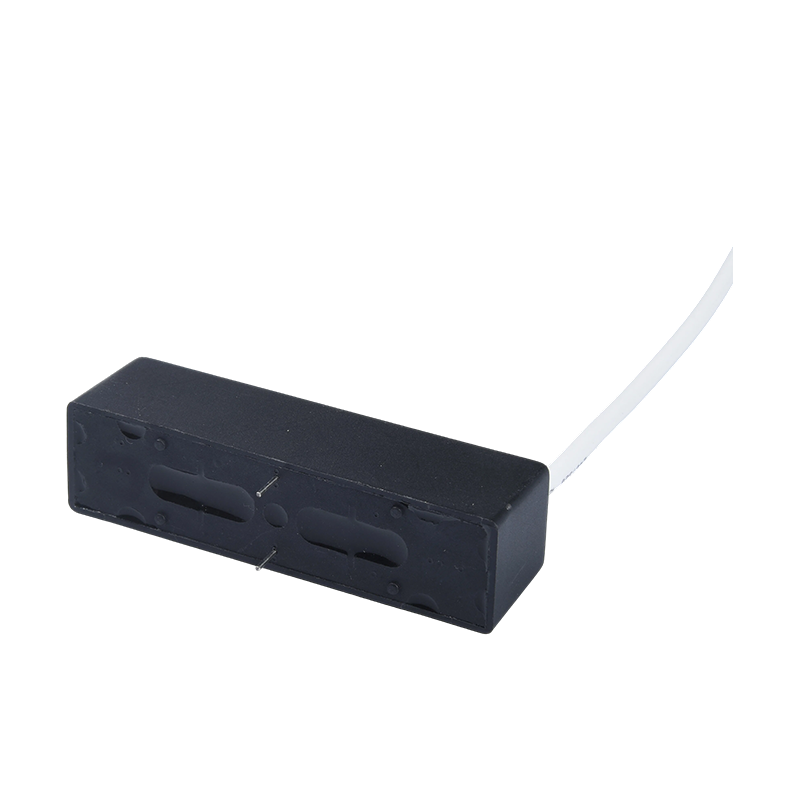

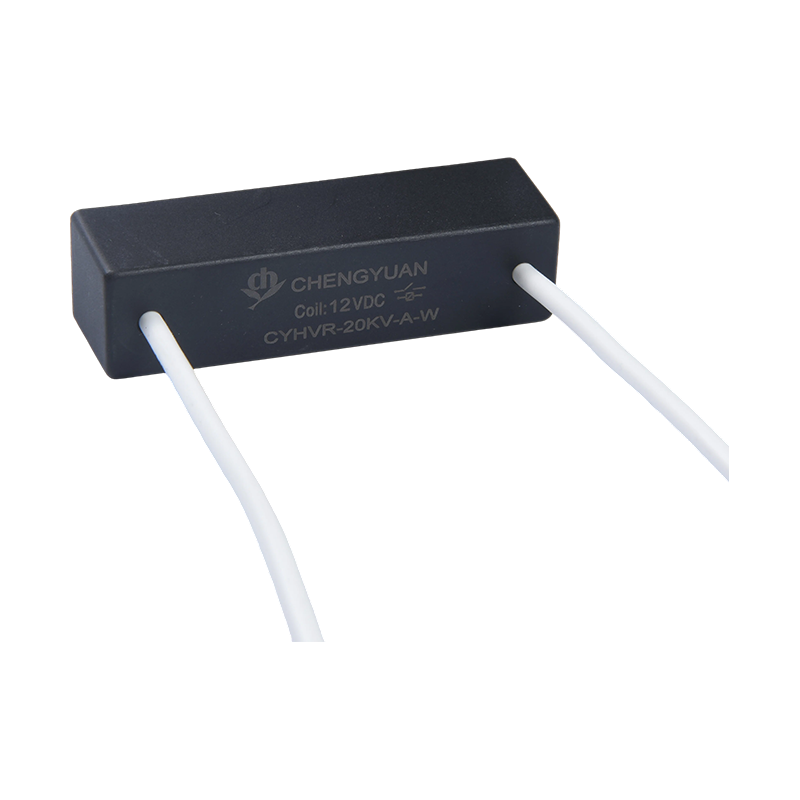

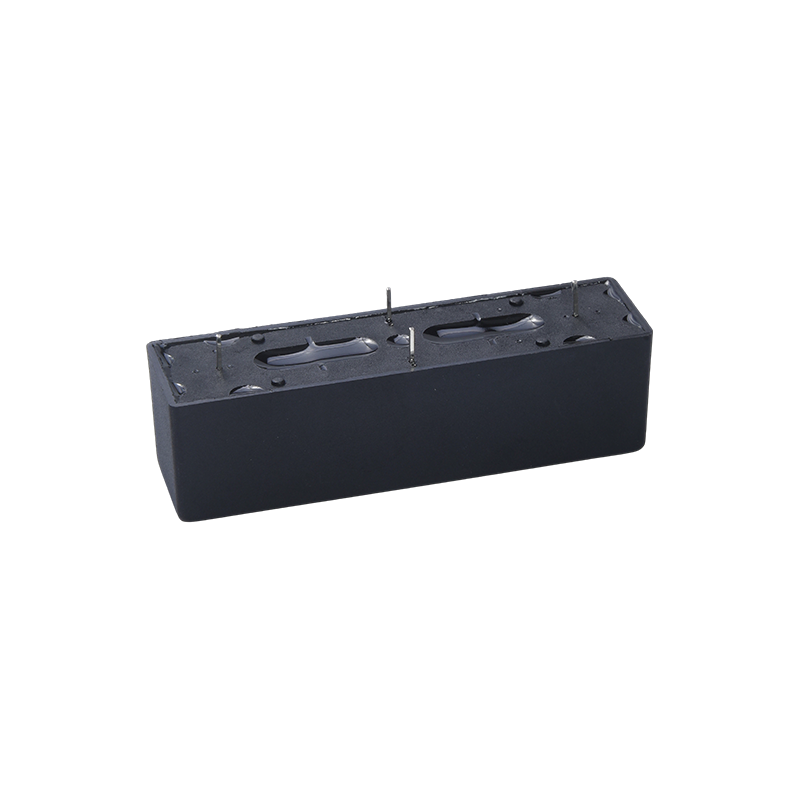

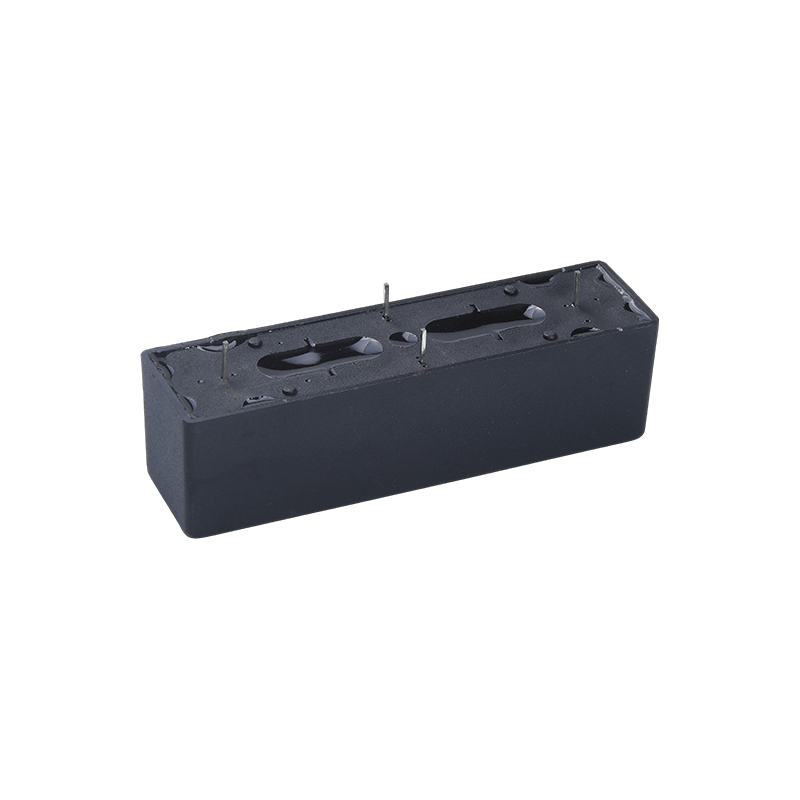

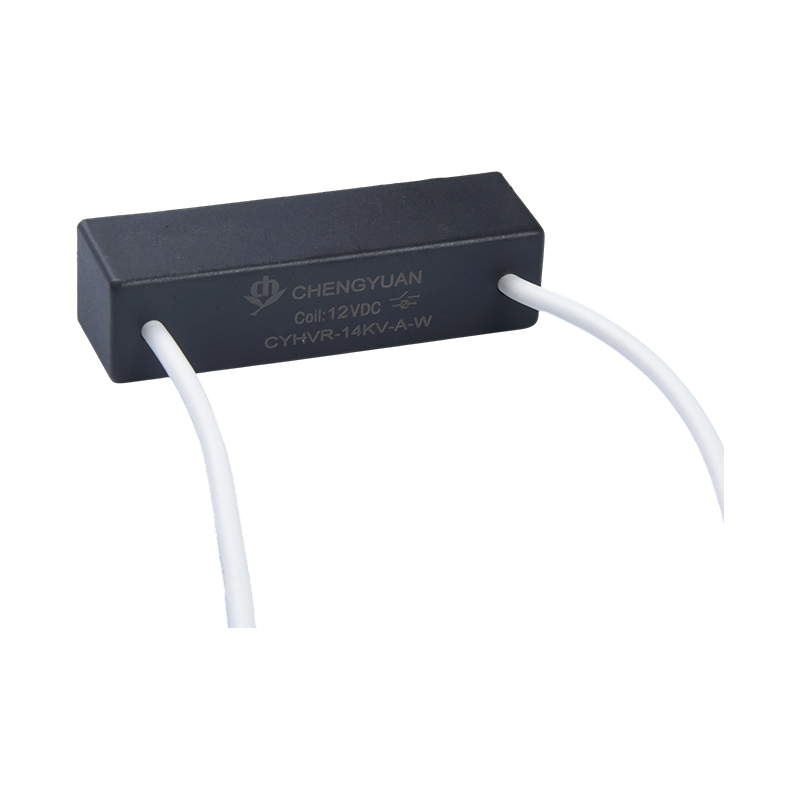

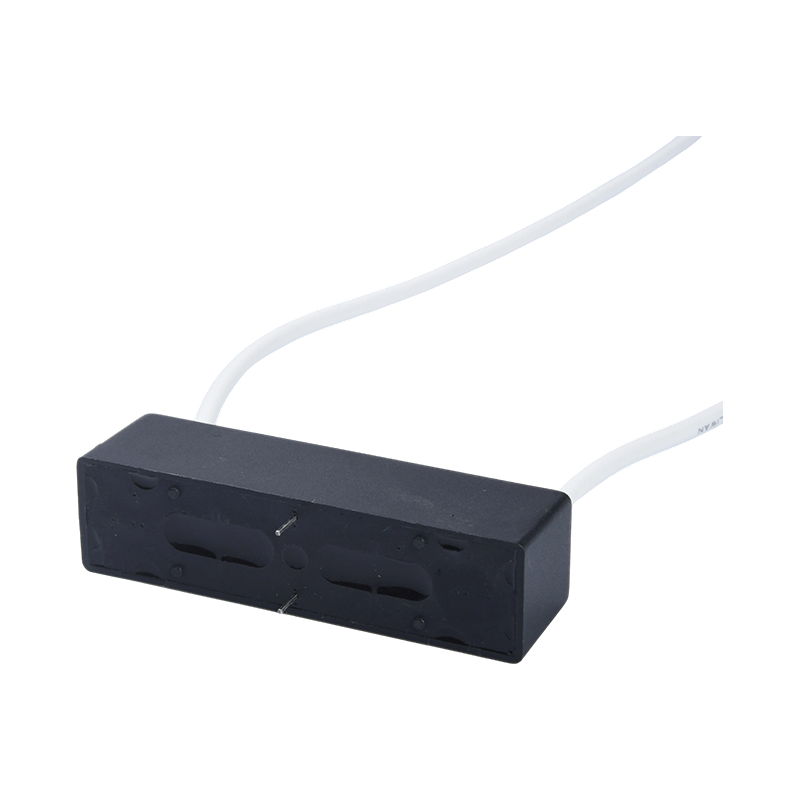

Opsi Pemasangan Fleksibel: Tersedia dalam dua konfigurasi: tipe PCB dan PCB dengan tipe kawat, beradaptasi dengan tata letak papan sirkuit yang berbeda dan persyaratan jarak rambat tegangan tinggi.
Kisaran Tegangan Kumparan Lebar: Tegangan kumparan berkisar antara 5VDC hingga 24VDC, memfasilitasi kompatibilitas dengan sirkuit kontrol standar.
Aplikasi Khas:
Sistem Energi Baru: Digunakan dalam inverter fotovoltaik (PV) dan sistem penyimpanan energi untuk mengganti busbar DC tegangan tinggi dan mengendalikan pengisian dan pengosongan.
Peralatan Uji Tegangan Tinggi: Berfungsi sebagai komponen pengalih inti pada penguji tegangan tinggi untuk pengujian tegangan tahan dan deteksi isolasi.
Power Electronics: Memberikan perlindungan dan kontrol sirkuit otomatis pada konverter daya tegangan tinggi.
Dirgantara: Cocok untuk sirkuit kontrol tegangan tinggi pada peralatan avionik, memenuhi standar keselamatan yang ketat.
Kontrol Tegangan Tinggi Industri: Digunakan dalam otomasi industri untuk perlindungan peralatan tegangan tinggi dan kontrol peralihan sirkuit.
| Peringkat Hubungi |
| Pengaturan Kontak | 1 Formulir A 1 Formulir B |
| Peringkat Hubungi | 50W |
| Tegangan Peralihan Maks. (DC atau AC PEAK) Maks | DC.7.5KV, |
| Tegangan Rusak Min | DC.10KV |
| Max.Switching Saat Ini | 2.0A |
| Maks. Membawa Arus | 3.0A |
| Kehidupan Operasi | Listrik | DC.10000V-1mA 0,5X106 MIN Operasi (R.L.) |
| Mekanis | 1*108 MIN Operasi(R.L.) |
| Parameter Kumparan (23℃) |
| Tegangan koil (VDC) | gulungan Perlawanan Ω± 10% | Arus Normal (mA) | Tegangan pelepasan VDC(Min) (10% dari tegangan terukur) | Tegangan Pengambilan VDC (Maks) (80% dari tegangan terukur) |
| Dinilai | Maks |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Perhatian:1, Penggunaan tegangan kumparan apa pun yang kurang dari tegangan kumparan pengenal akan mengganggu pengoperasian relai.
2. Tegangan pengambilan dan pelepasan hanya untuk tujuan pengujian dan tidak digunakan sebagai kriteria desain.
| Kondisi operasi |
| Hubungi Perlawanan | 150mΩ |
| Tegangan Kerusakan | Buka Kontak | DC10KV |
| Kontak ke COIL | DC20KV |
| Resistensi Isolasi | Buka Kontak | Buka kontak 1X109ΩMIN.(DC.100V) |
| Kontak ke COIL | Kontak ke koil 1X109ΩMIN.(DC.100V) |
| Kapasitansi Gerak Listrik | 2,0pF maks. |
| Waktu Operasi | 4.0mS |
| Waktu Rilis | 2,0 mS |
| Getaran | 20G(0~55Hz.1.5mm) |
| Syok | 30G(11mS,1/2Gelombang Dosa) |
| Suhu Operasional | -20℃- 70℃ |
| Suhu penyimpanan | -35℃- 90℃ |
| Suhu Penyolderan | 5 detik. maks 260℃ |

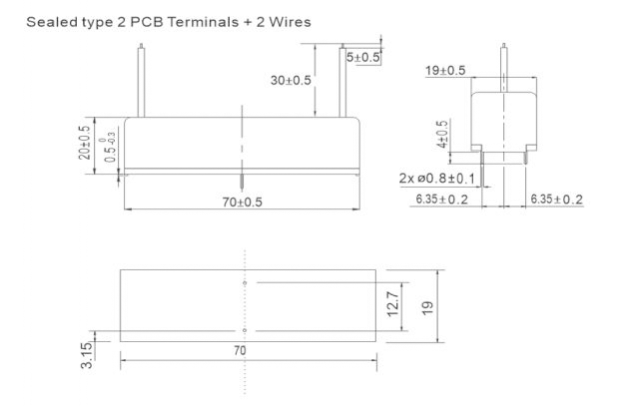

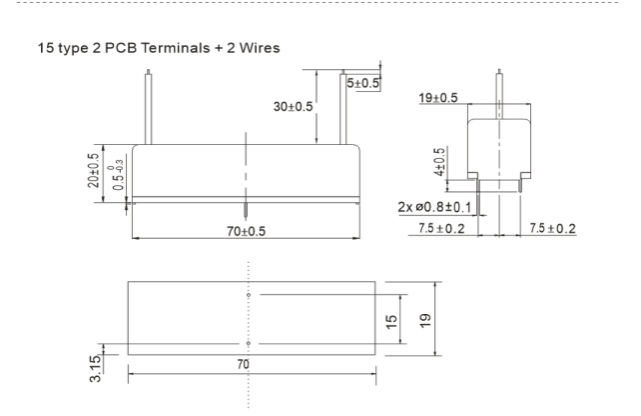

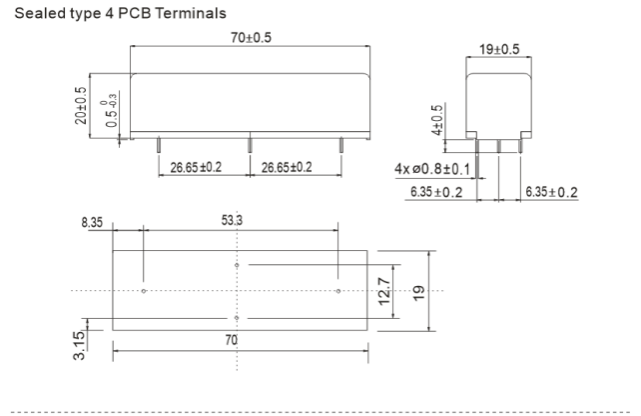

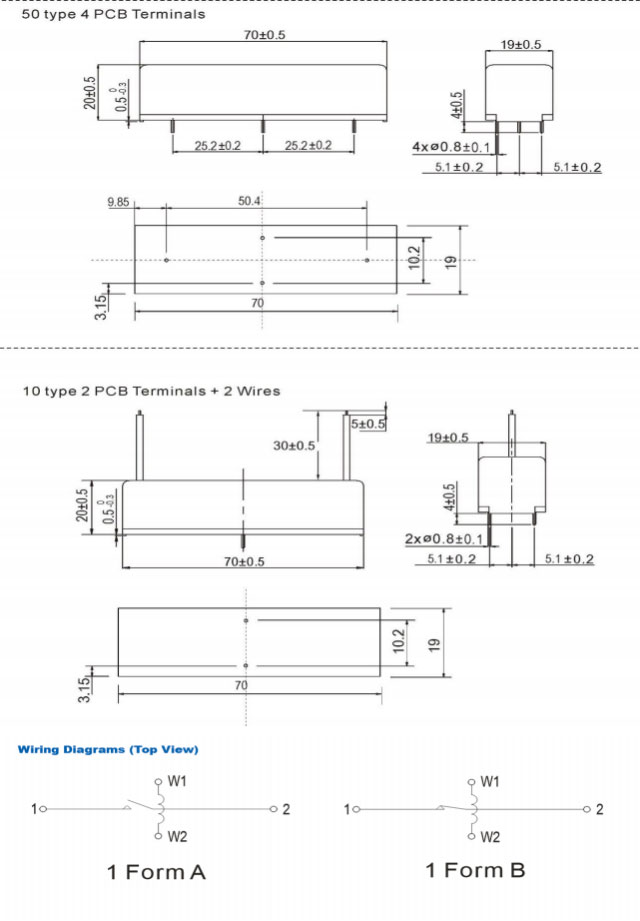

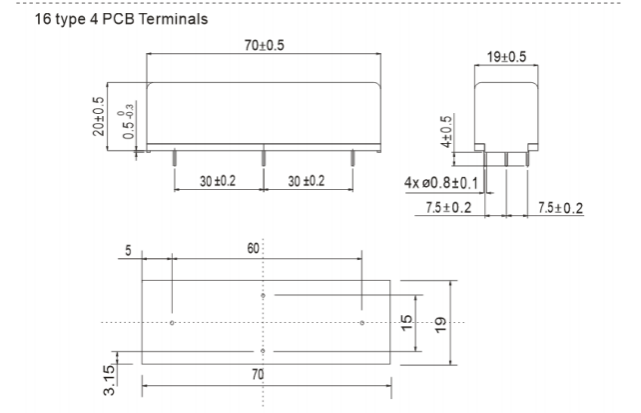

Dimensi (mm/Inci)
| Informasi pemesanan |
| CYHVR- 12 - A - 14K - W - 15 0 |
| 1, nomor seni: CYHVR 2, Tegangan pengenal koil (V): DC:12,24 3, Formulir Kontak:A: Buka Normal, B: Tutup Normal 4, Tegangan Rusak Min: DC:10 KV 5, Jenis Terminal: NIL: Jenis PCB, W: Kawat PCB 6. Jarak terminal: NIL: Tipe tersegel, 15: 15 tipe, tipe 16:16, tipe 10:10, 50:50 tipe |
1. Tegangan Kerusakan adalah DC.15KV
2, tipe PCB, tipe Kawat PCB
| Peringkat Hubungi |
| Pengaturan Kontak | 1 Formulir A 1 Formulir B |
| Peringkat Hubungi | 50W |
| Tegangan Peralihan Maks. (DC atau AC PEAK) Maks | DC.10KV, |
| Tegangan Rusak Min | DC. 15KV |
| Max.Switching Saat Ini | 2.0A |
| Maks. Membawa Arus | 3.0A |
| Kehidupan Operasi | Listrik | DC.10000V-1mA 0,5X106 Pengoperasian MIN(R. L.) |
| Mekanis | 1*108 MIN Operasi(R.L.) |
