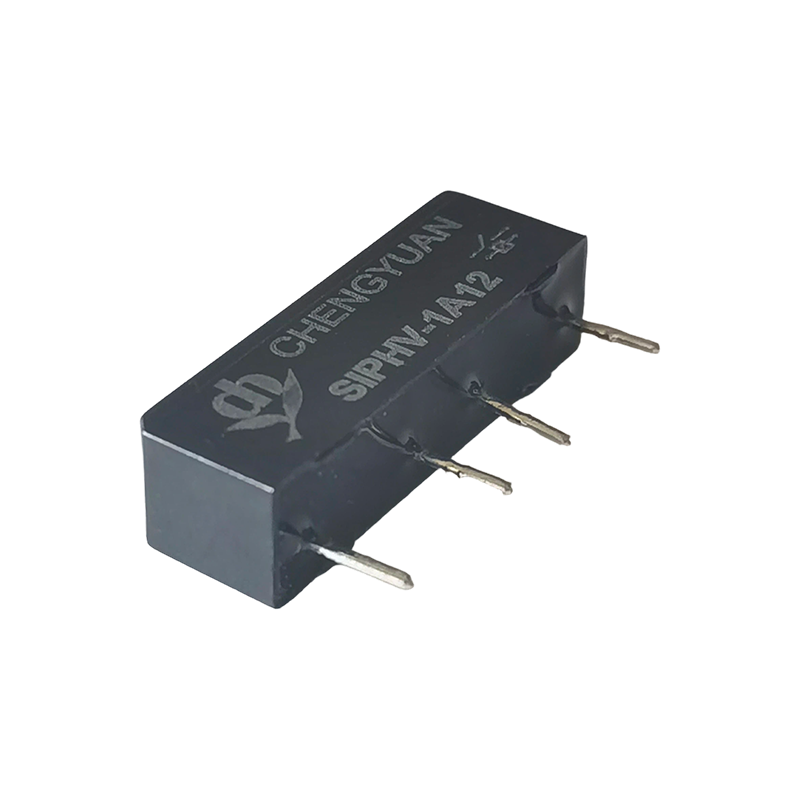

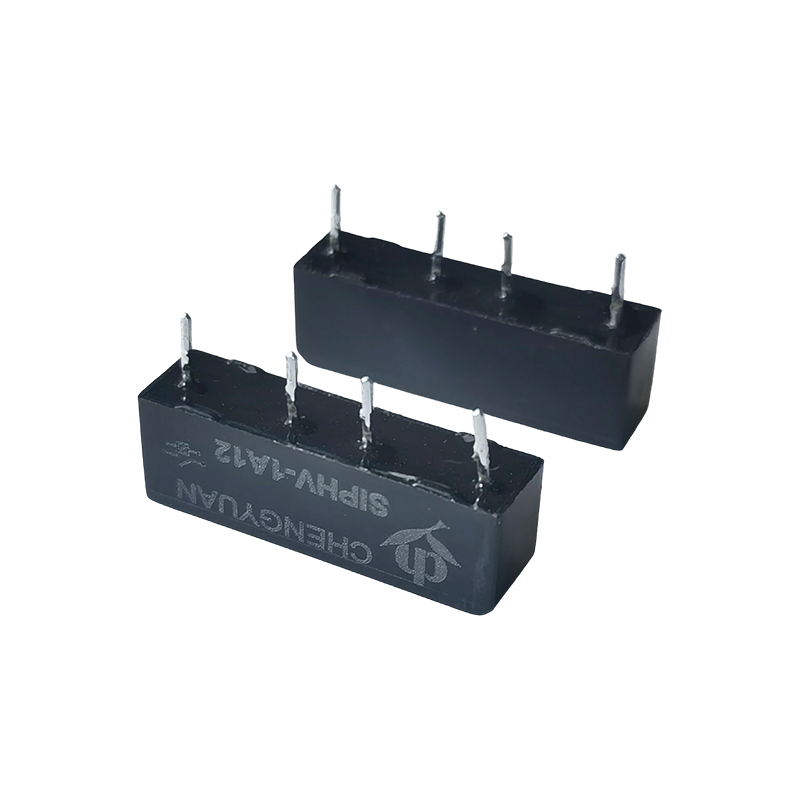

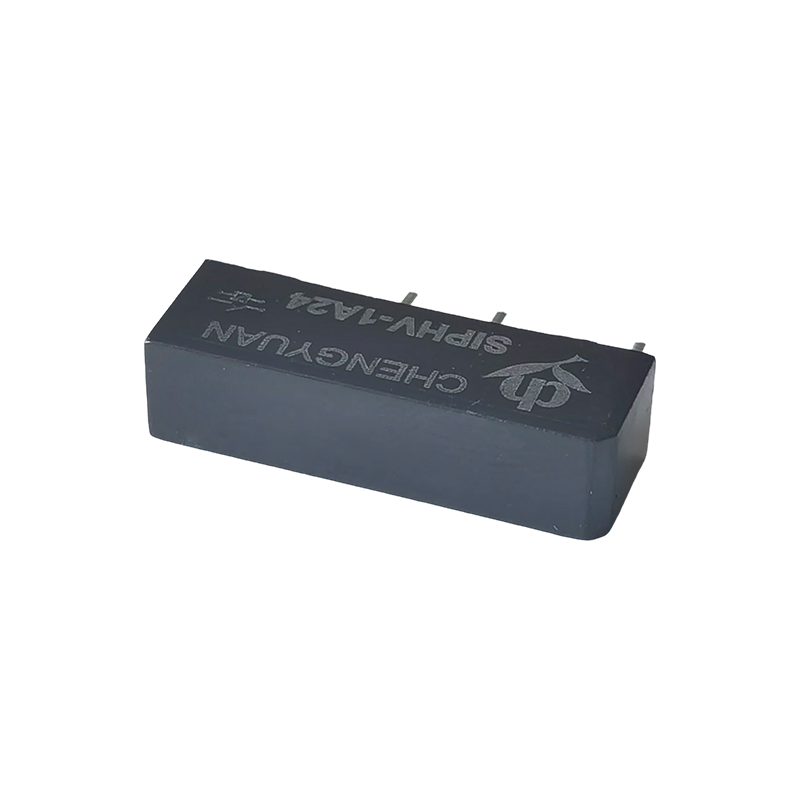

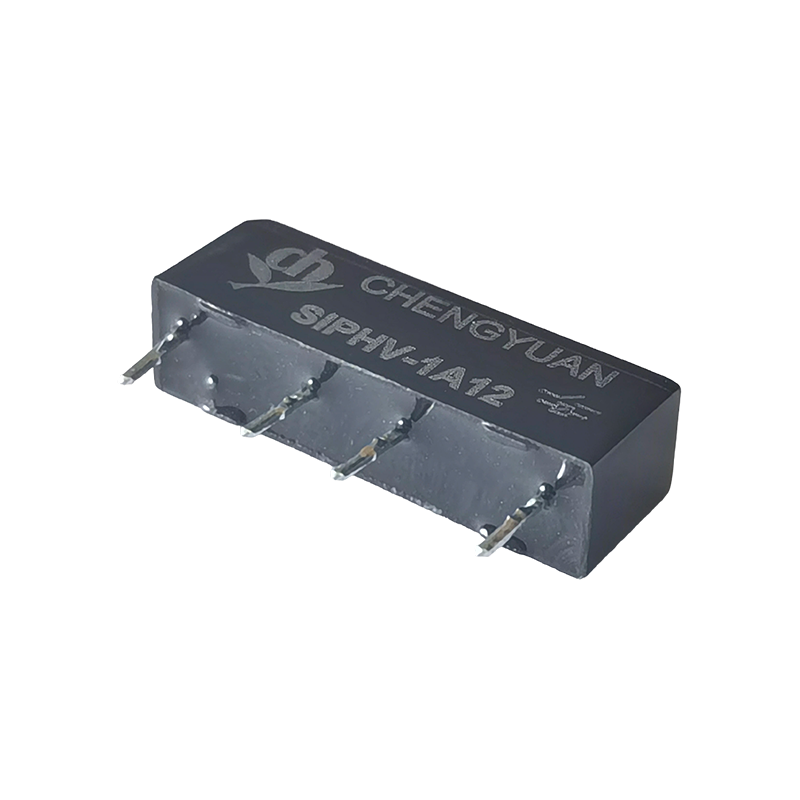

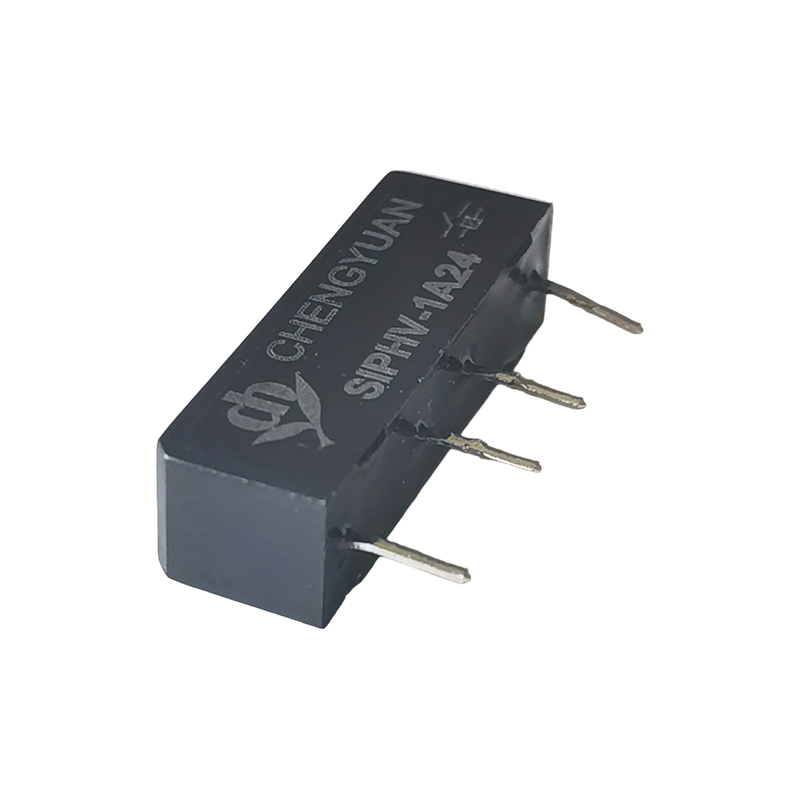

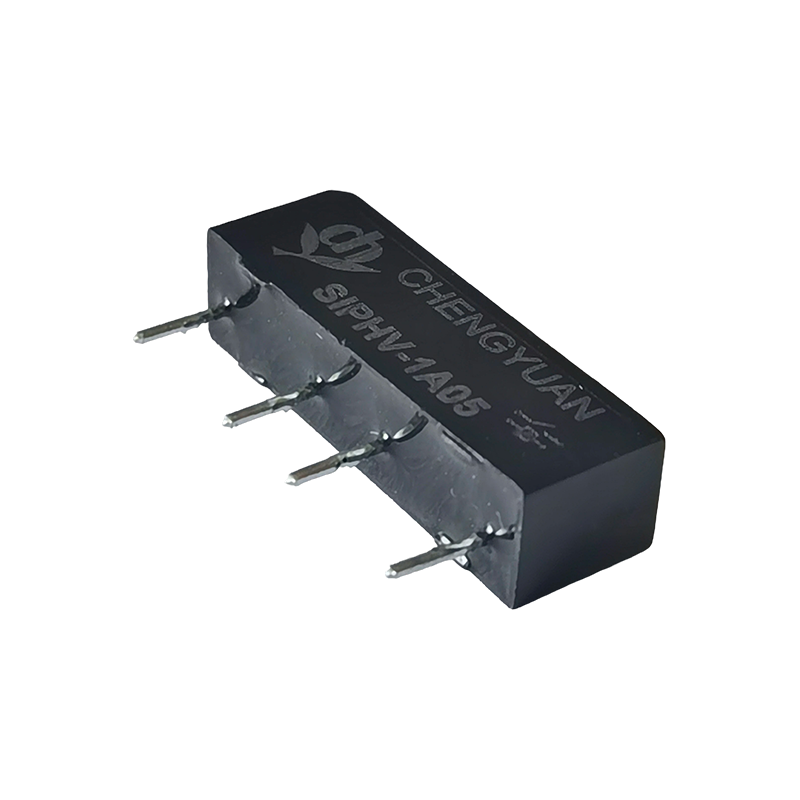

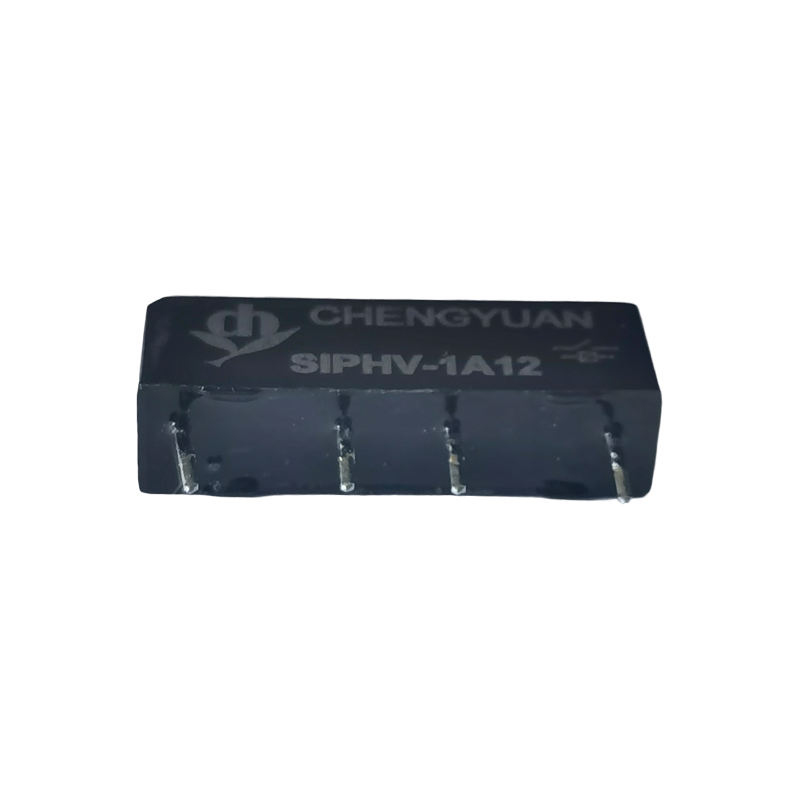

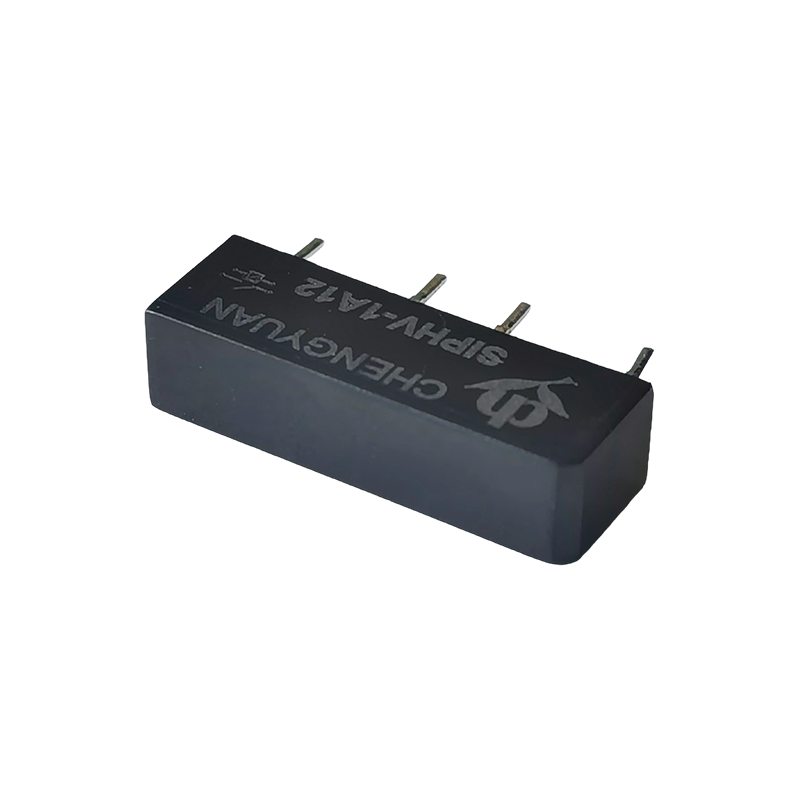

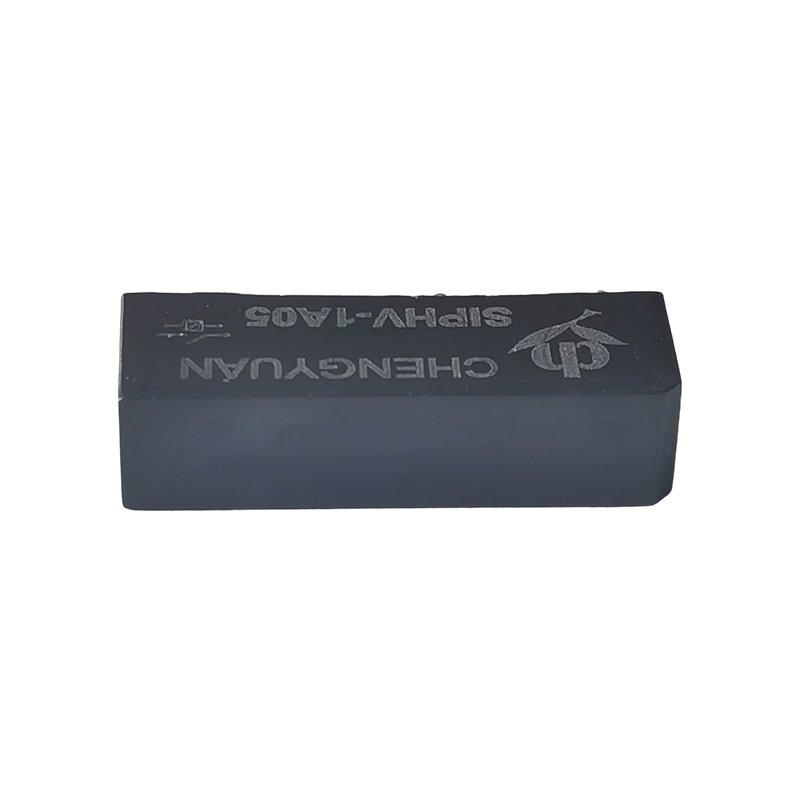

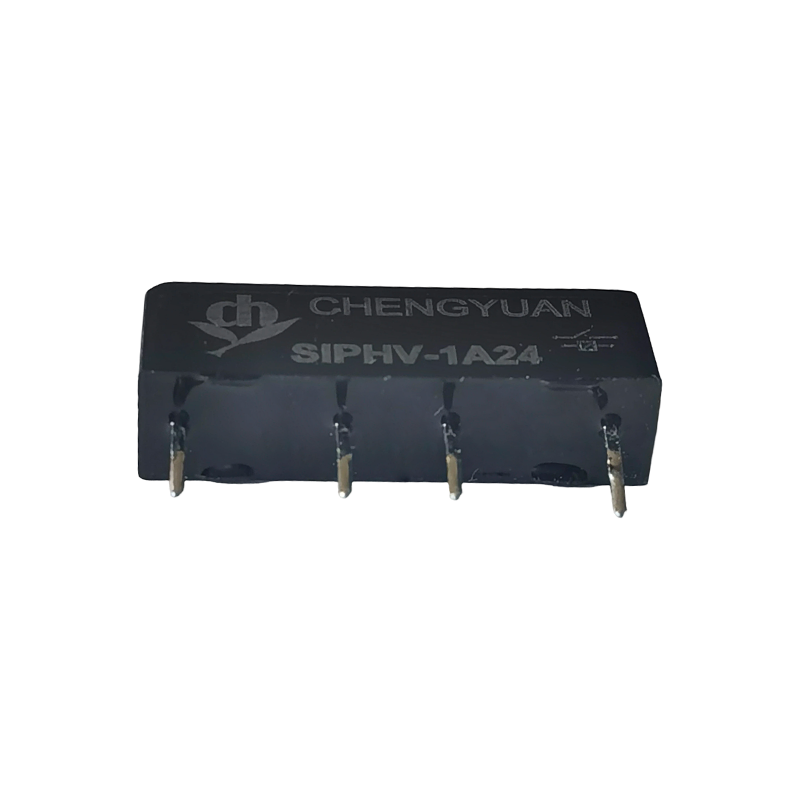

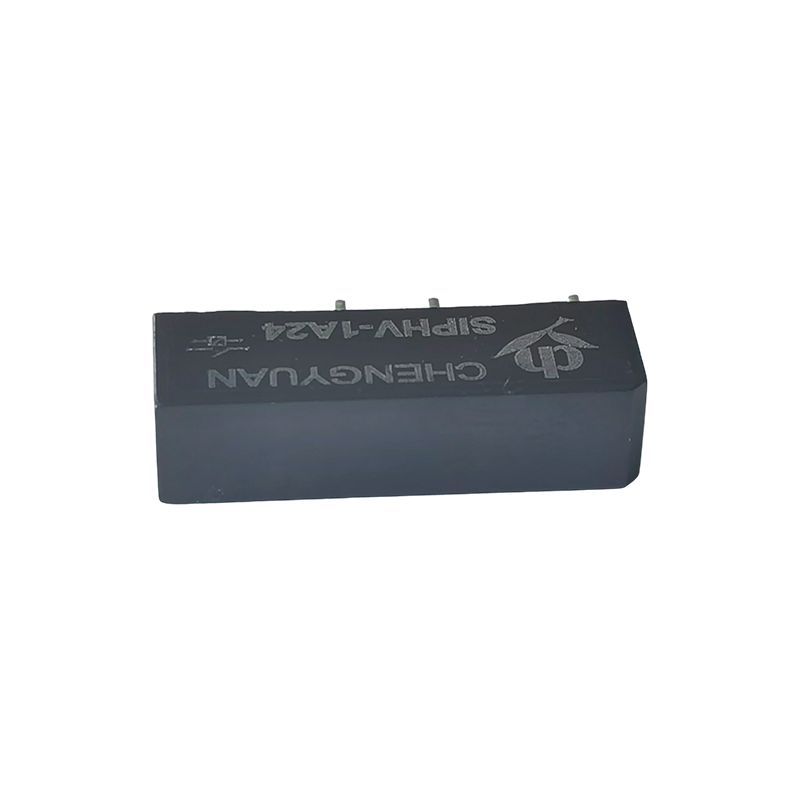

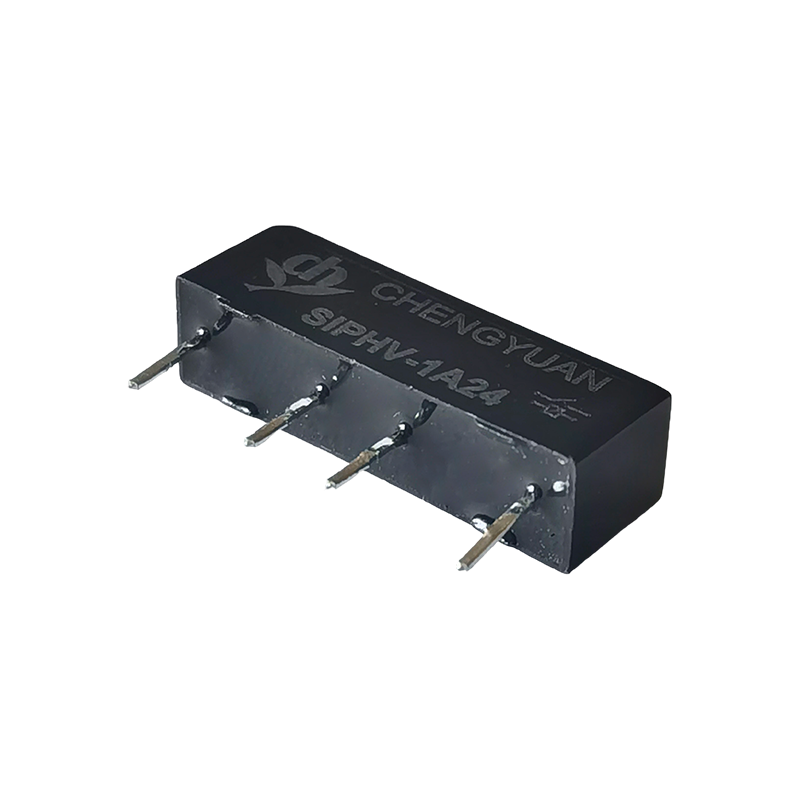

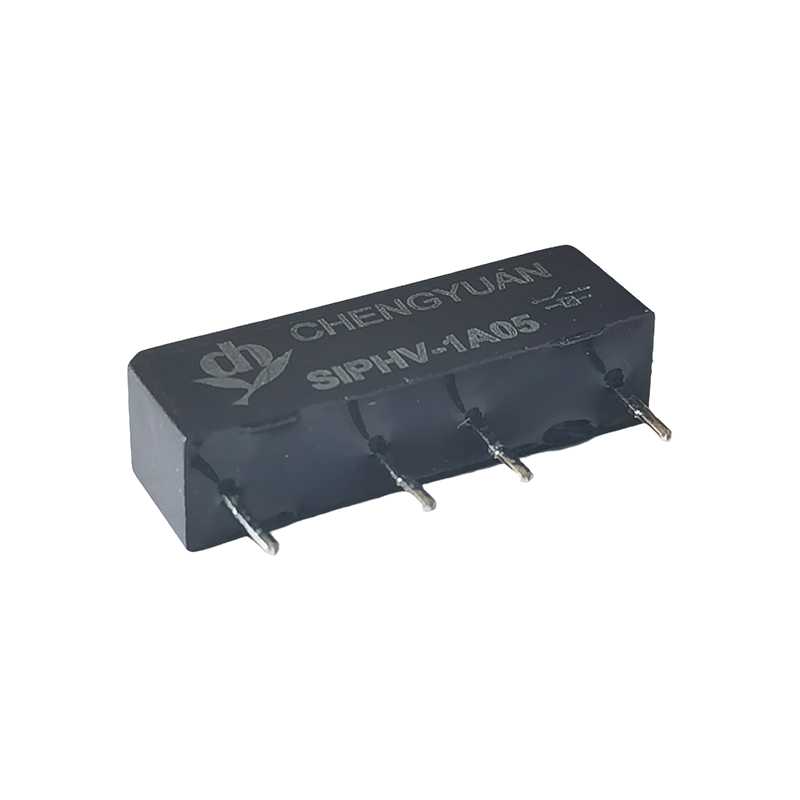

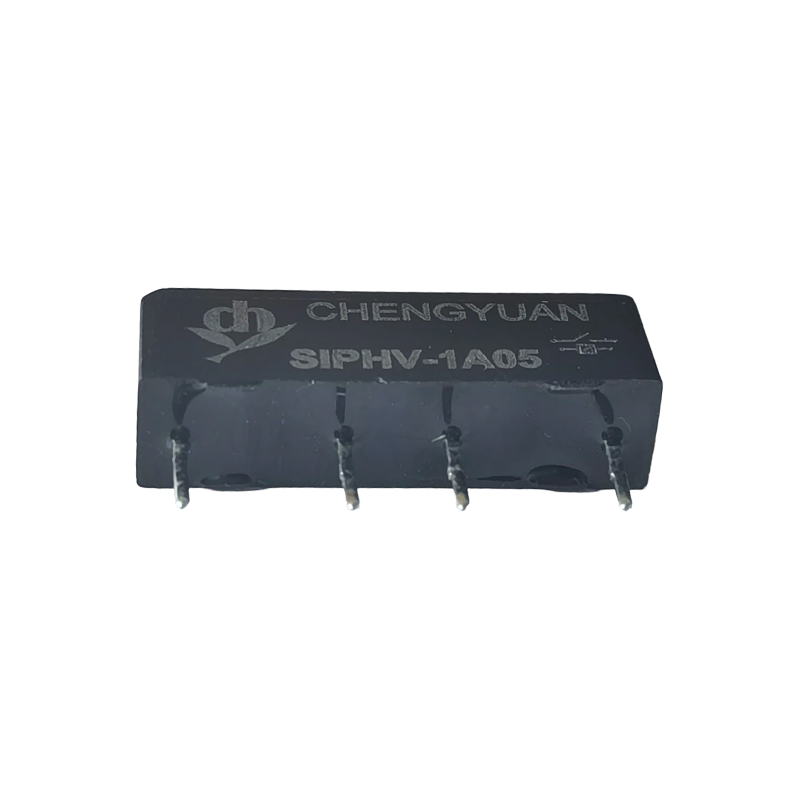

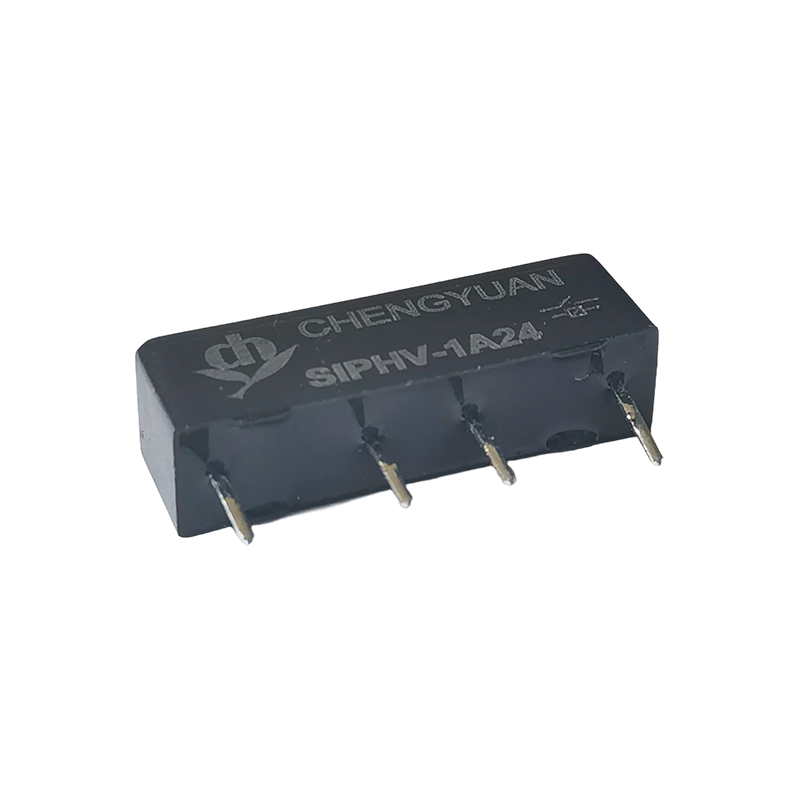

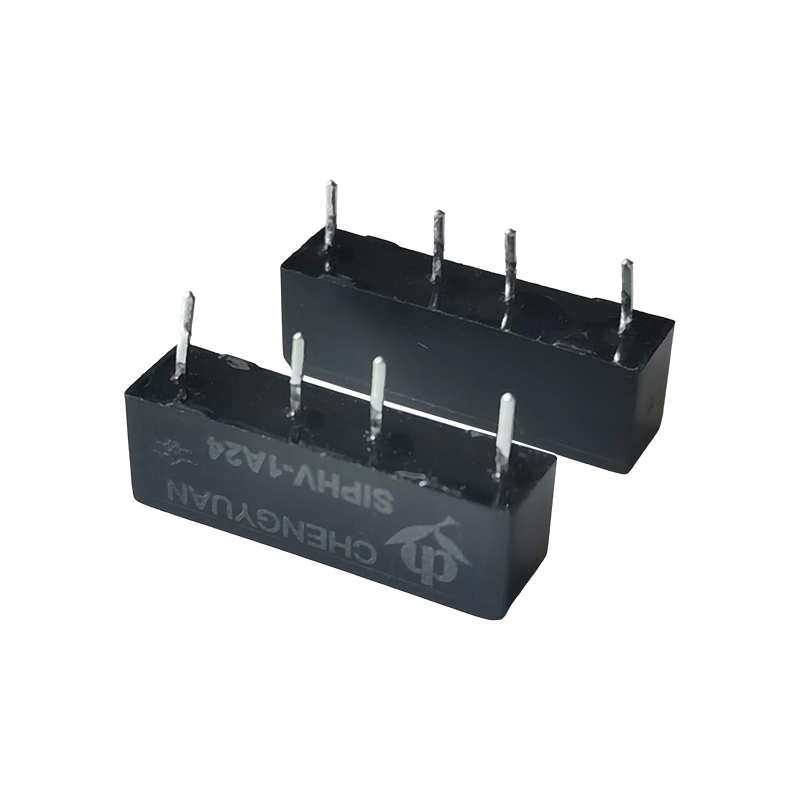

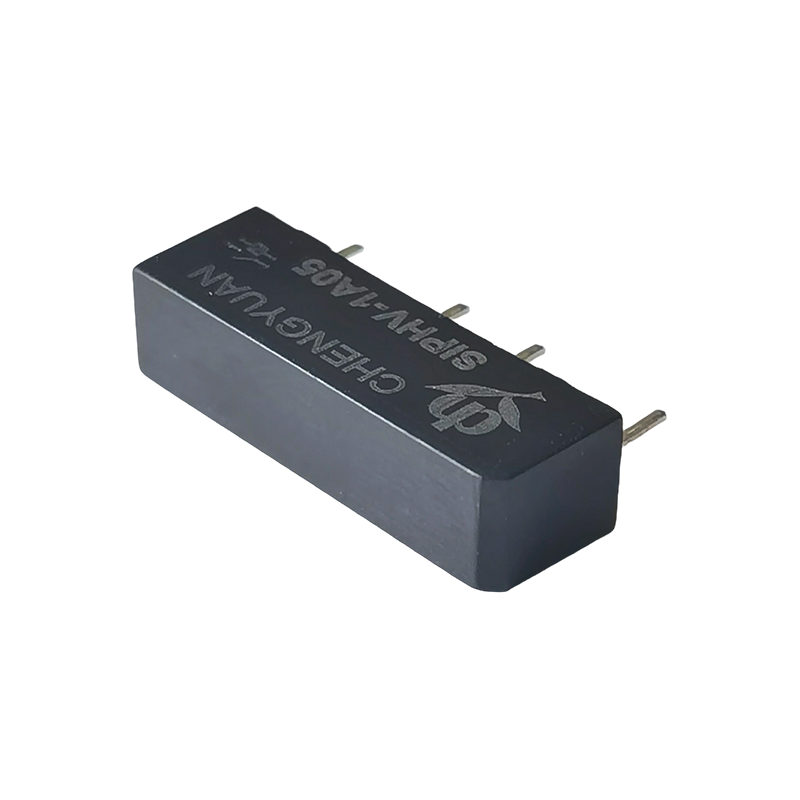

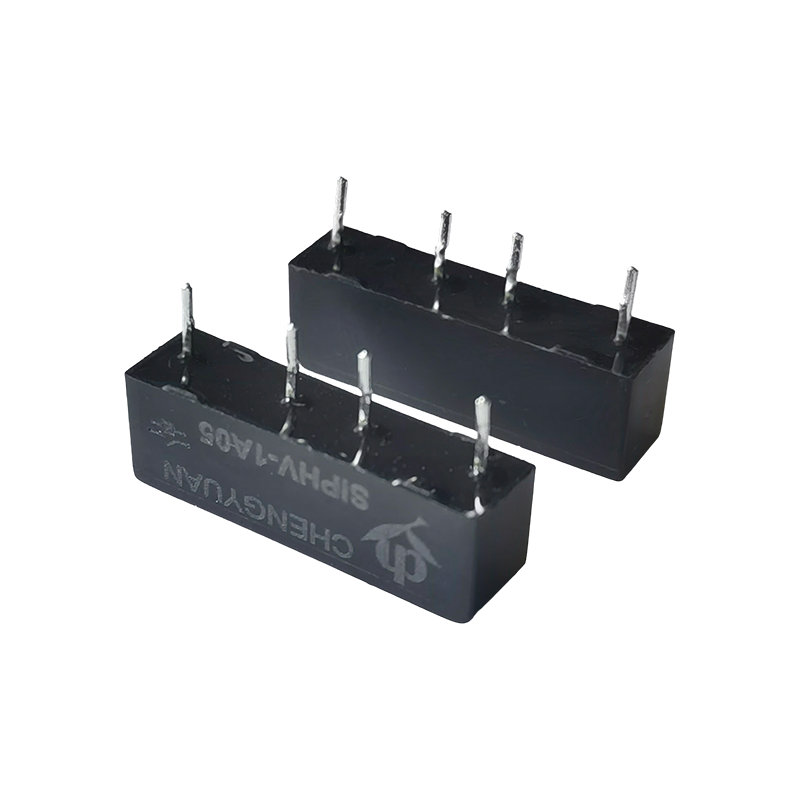

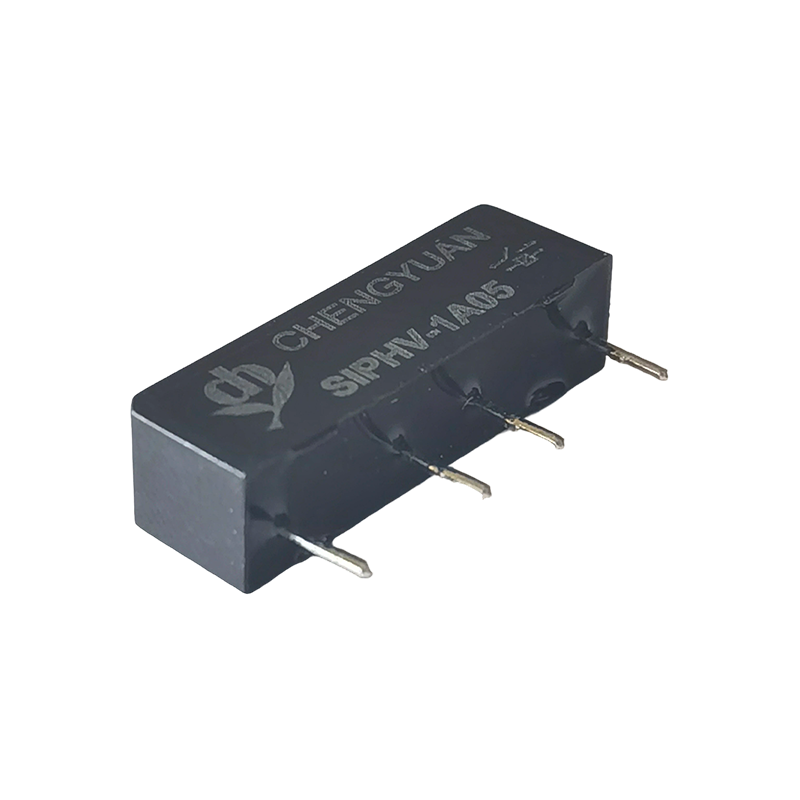

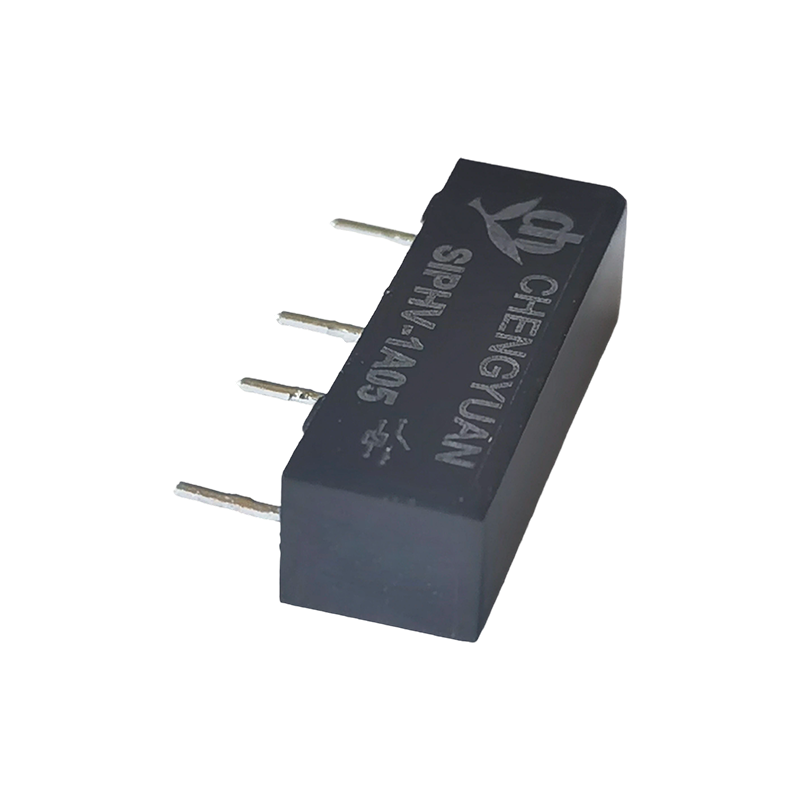

Fitur Produk:
Resistansi tegangan ultra-tinggi: Tegangan pengenal maksimum hingga 4KVDC, mampu menahan beban puncak 1000VAC/VDC, jauh melebihi tingkat resistansi tegangan relai biasa.
Teknologi saklar buluh: Menggunakan saklar buluh sebagai elemen peralihan inti, menawarkan kecepatan peralihan yang cepat, masa pakai yang lama, dan resistansi kontak yang rendah.
Kemasan miniatur: Desain SIP (Single In-line Package) yang ringkas secara signifikan menghemat ruang papan sirkuit, memfasilitasi pemasangan dengan kepadatan tinggi.
Pemasangan PCB langsung: Dirancang khusus untuk papan PCB, memastikan penyolderan yang aman dan kesesuaian untuk produksi otomatis.
Konsumsi daya rendah: Tegangan koil berkisar dari 3VDC hingga 24VDC, mudah diintegrasikan ke berbagai sirkuit kontrol tegangan rendah.
Aplikasi Khas:
Peralatan pengujian tegangan tinggi: Digunakan dalam instrumen pengujian seperti penguji ketahanan tegangan dan penguji isolasi untuk mengalihkan dan mengisolasi sinyal tegangan tinggi.
Elektronik medis: Cocok untuk bagian kontrol tegangan tinggi pada peralatan medis, memastikan isolasi yang aman.
Peralatan komunikasi: Digunakan dalam modul sirkuit yang memerlukan isolasi atau peralihan tegangan tinggi dalam sistem komunikasi.
Alat ukur presisi berfungsi sebagai komponen kunci untuk peralihan sinyal tegangan tinggi dalam sistem pengukuran presisi tinggi.
Otomasi industri: Digunakan untuk transmisi sinyal dan perlindungan di sirkuit kontrol tegangan tinggi.
| Peringkat Hubungi |
| Pengaturan Kontak | 1A; |
| Peringkat Hubungi | 100W (Tegangan Peralihan Maksimum 350VDC,300VAC) |
| Tegangan Peralihan Maks | Puncak 1000VAC/VDC |
| Arus Pengalihan Maks | 1.0A |
| Arus Pembawa Maks | 2.5A |
| Harapan Hidup | Operasi 5VDC 10mA 5X108 1KVDC 1mA 1X105 Operasi |
| Parameter Kumparan |
| Tegangan kumparan (VDC) | Resistensi Kumparan Ω± 10% | Arus Normal (mA) | Melepaskan teganganVDC(Min) (8% dari tegangan pengenal) | Ambil Tegangan VDC (Maks) (75% dari tegangan pengenal) |
| Dinilai | Maks |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Perhatian:1, Penggunaan tegangan kumparan apa pun yang kurang dari tegangan kumparan pengenal akan mengganggu pengoperasian relai.
2, Tegangan pengambilan dan pelepasan hanya untuk tujuan pengujian dan tidak digunakan sebagai kriteria desain.
| Kondisi operasi |
| Hubungi Resistensi | 150mΩ |
| Tegangan Kerusakan | Gulung ke kontak | 4000VDC |
| Melalui kontak | 4000VDC |
| Resistensi Isolasi | Buka kontak MIN 1X1011Ω. Kontak ke gelung 1X1011Ω MIN. |
| Kapasitansi | Melalui kontak terbuka | 1.0pF |
| Buka kontak ke koil | 2.0pF |
| Waktu Operasi | 1,0mS |
| Waktu Rilis | 0,25mS |
| Suhu Operasional | -40℃- 85℃ |
| Suhu Penyimpanan | -40℃- 105℃ |
| Suhu Penyolderan | 5 detik. maks 260℃ |

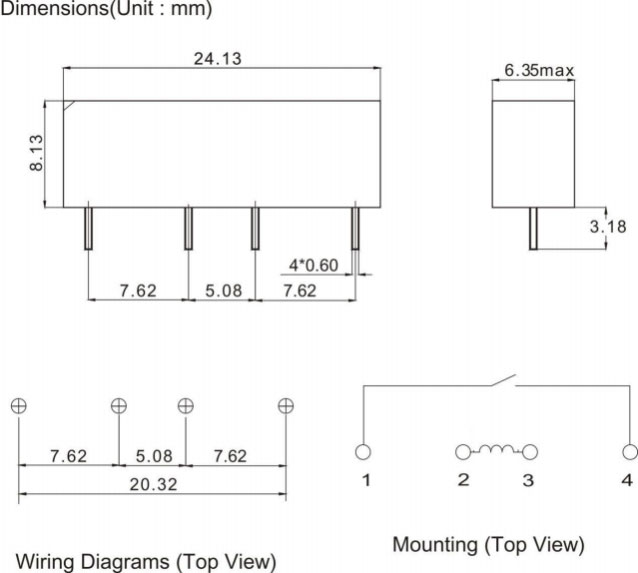

Dimensi (mm)
| Informasi pemesanan |
| SIPHV - 1A 12 1 2 3 |
| 1. Nomor bagian: SIPHV 2. Formulir Kontak:1A 3. Tegangan terukur koil (VDC): DC:5,12,24 |
