I. Fitur Produk
1. Desain Miniatur: Ukuran kecil dan ringan secara efektif menghemat ruang papan PCB, cocok untuk skenario pemasangan kepadatan tinggi;
2. Instalasi Nyaman: Mendukung penyolderan langsung ke papan sirkuit tercetak, kompatibel dengan proses penyolderan otomatis, meningkatkan efisiensi perakitan;
3. Struktur yang Andal: Mengadopsi struktur saklar buluh, menawarkan ketahanan guncangan dan getaran yang kuat, memastikan pengoperasian yang stabil di berbagai lingkungan.
II. Keuntungan
1. Sensitivitas Tinggi: Desain sensitivitas tinggi memungkinkan respons cepat terhadap sinyal kontrol yang lemah, meningkatkan akurasi kontrol;
2. Konsumsi Daya Rendah: Konsumsi daya koil rendah, cocok untuk perangkat elektronik bertenaga baterai atau berdaya rendah;
3. Kemampuan Beradaptasi Lingkungan yang Kuat: Ketahanan terhadap guncangan dan getaran yang sangat baik, masa pakai yang lama, mengurangi biaya pemeliharaan dan penggantian peralatan;
4. Instalasi dan Pemilihan Fleksibel: Mendukung penyolderan PCB langsung, dengan beberapa spesifikasi impedansi koil tersedia untuk disesuaikan dengan sirkuit dan persyaratan pemasangan yang berbeda.

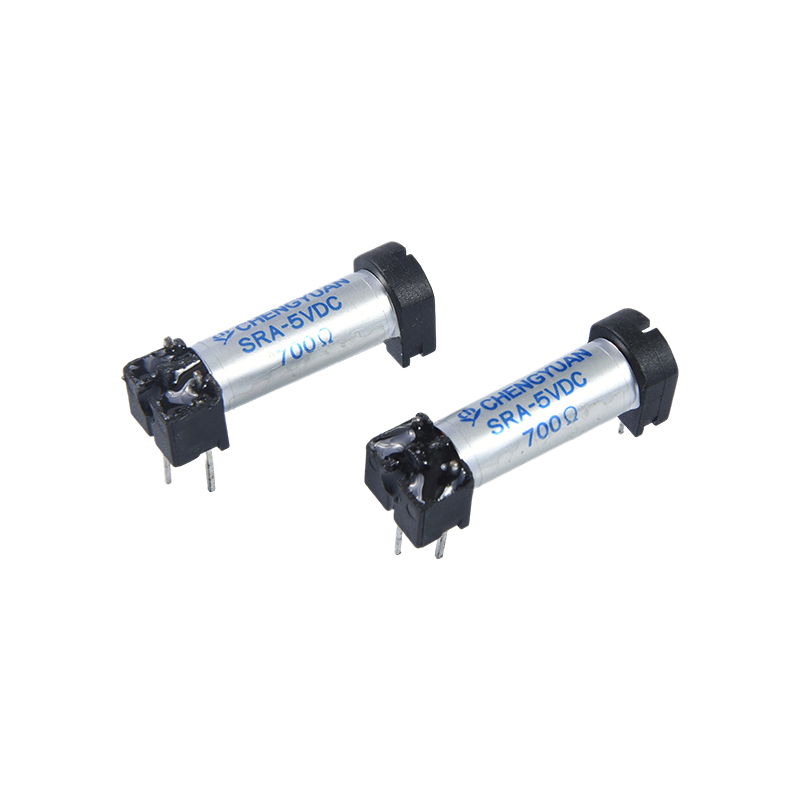

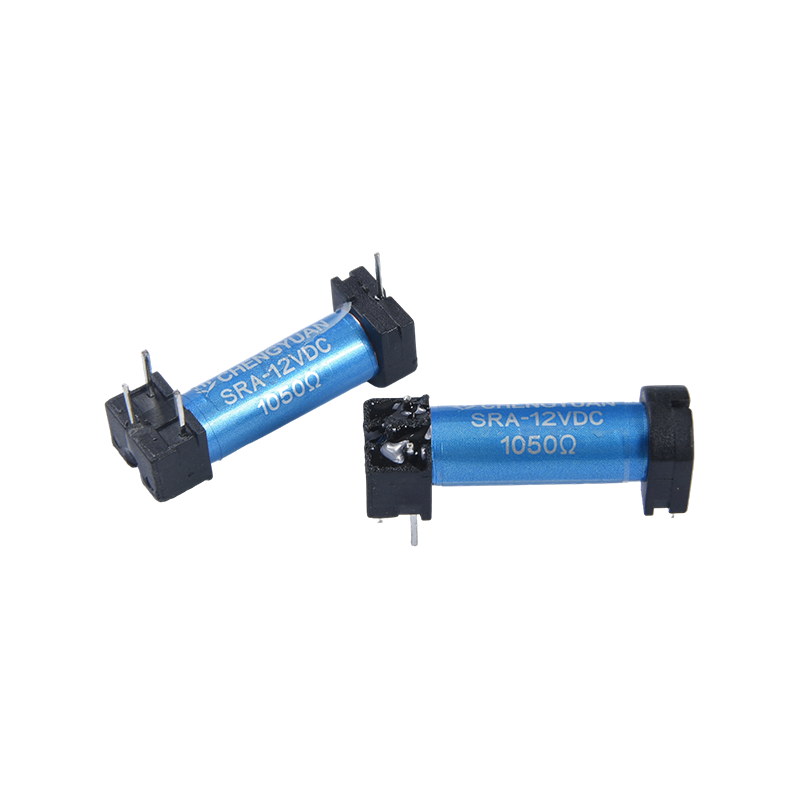

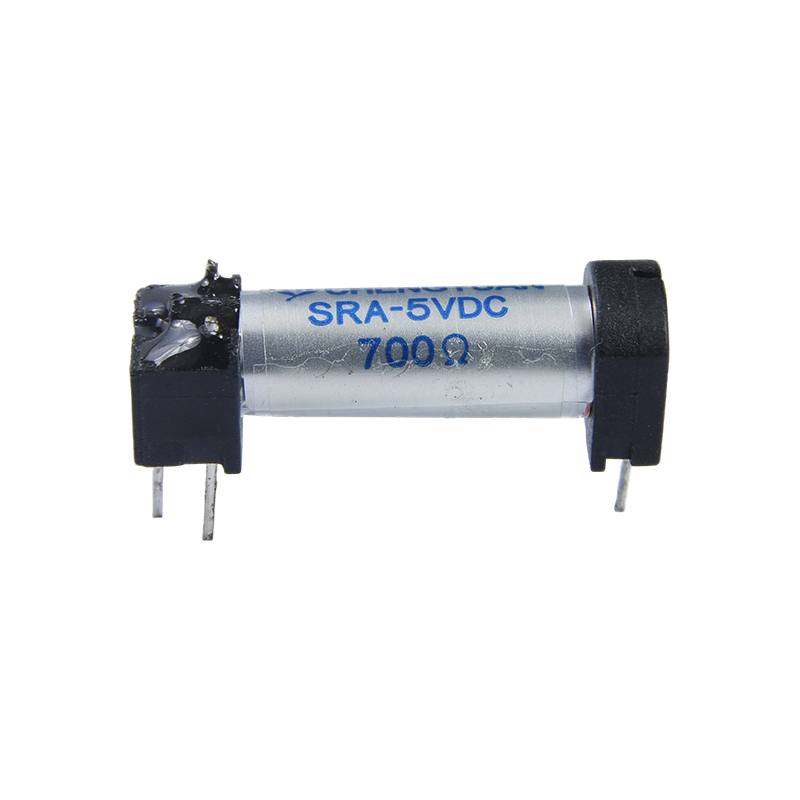

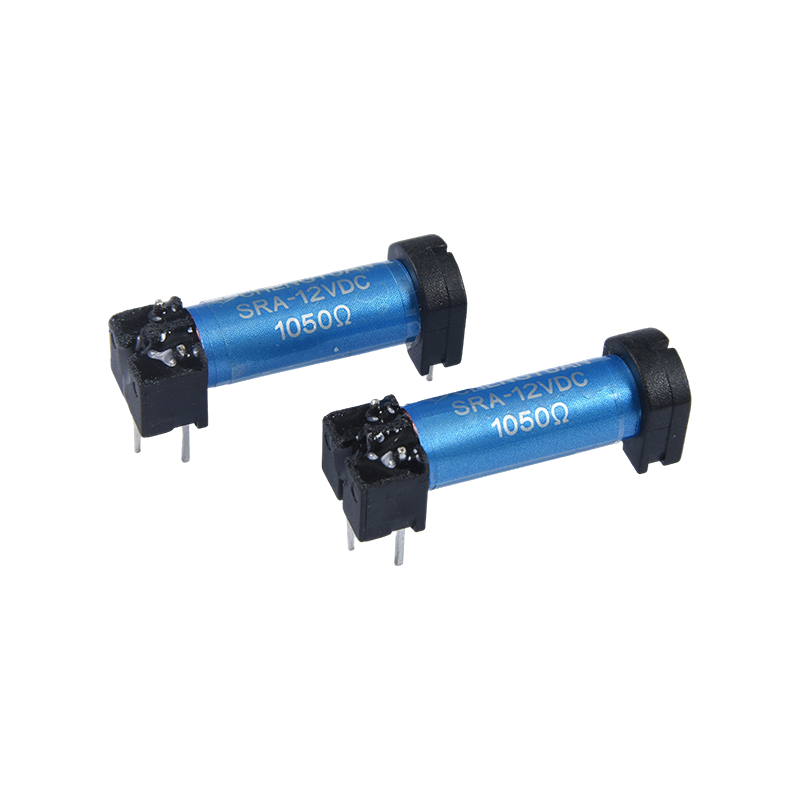

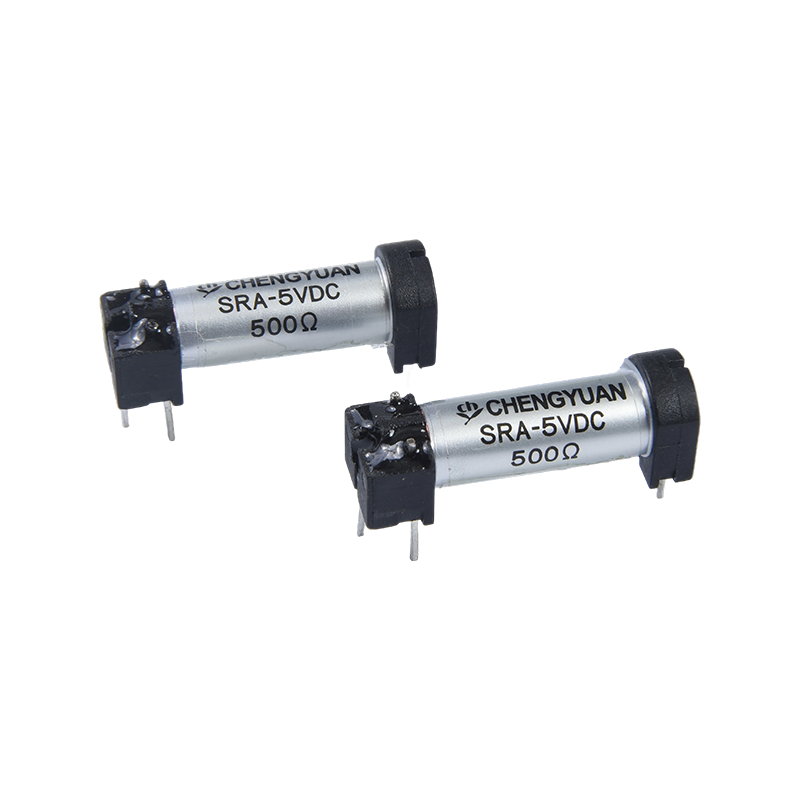

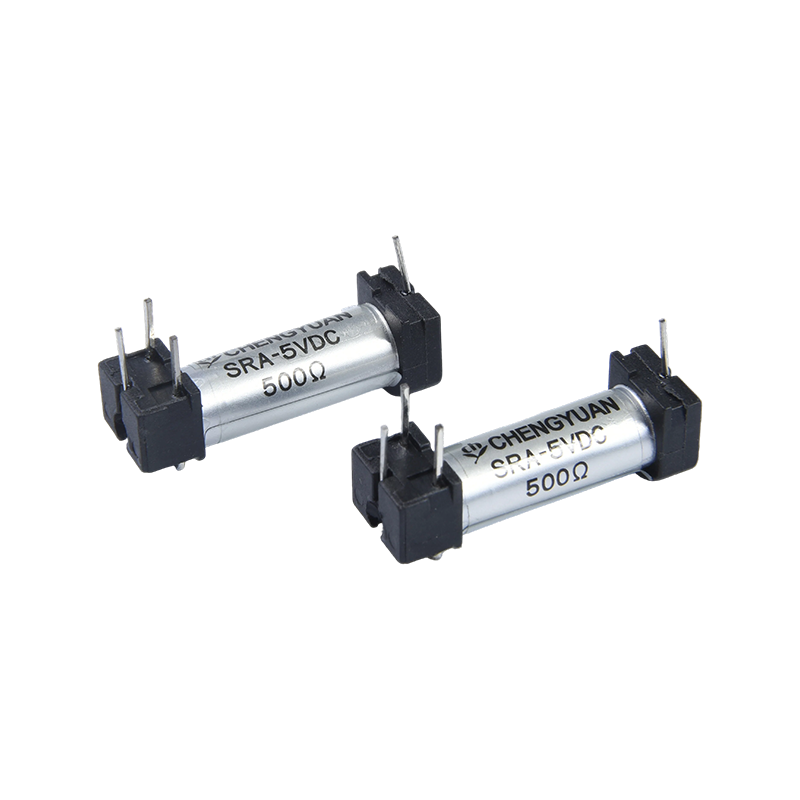

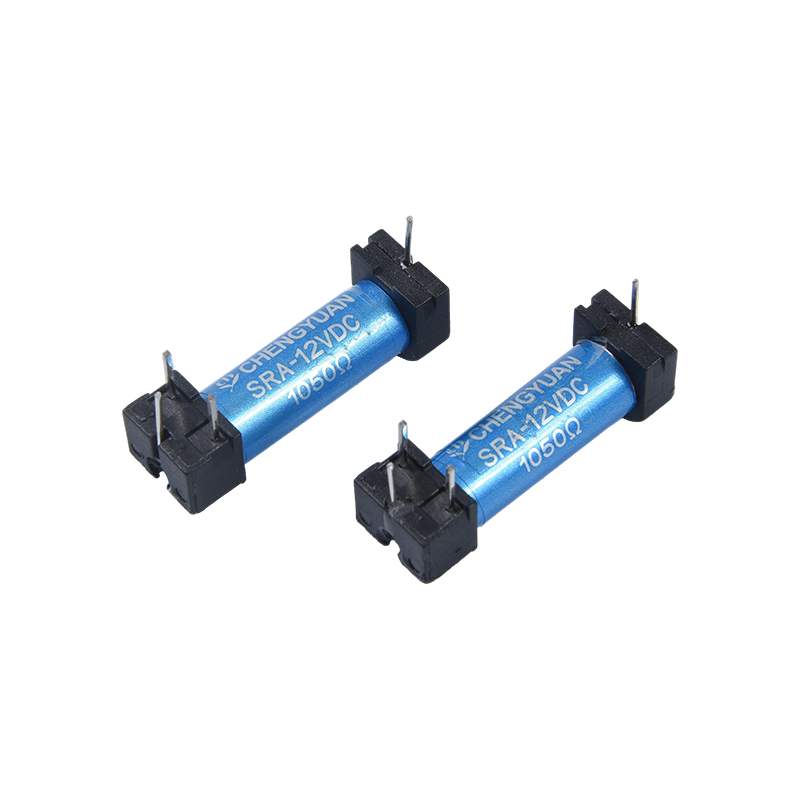

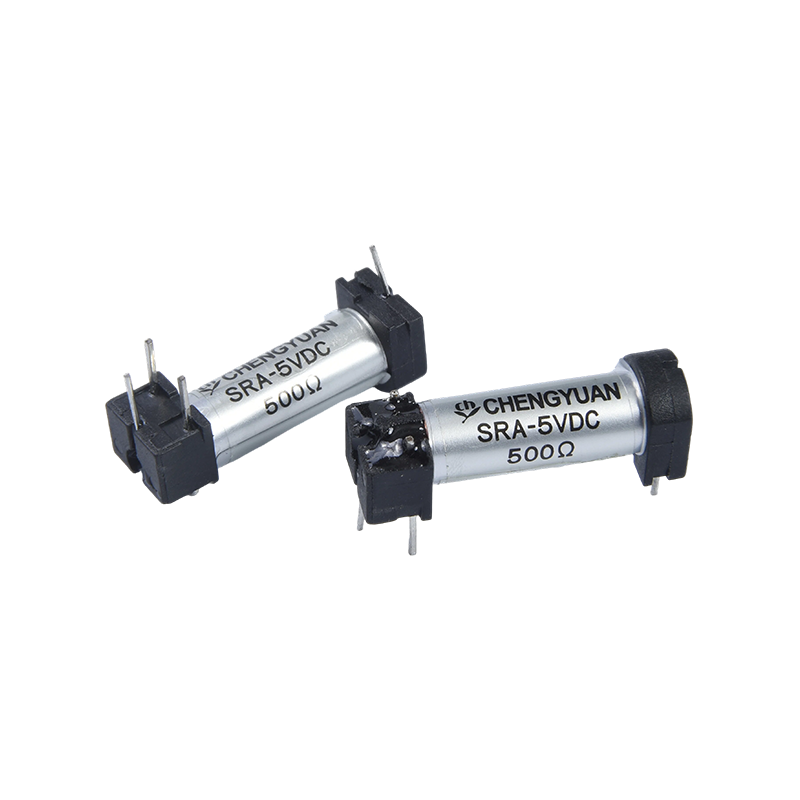

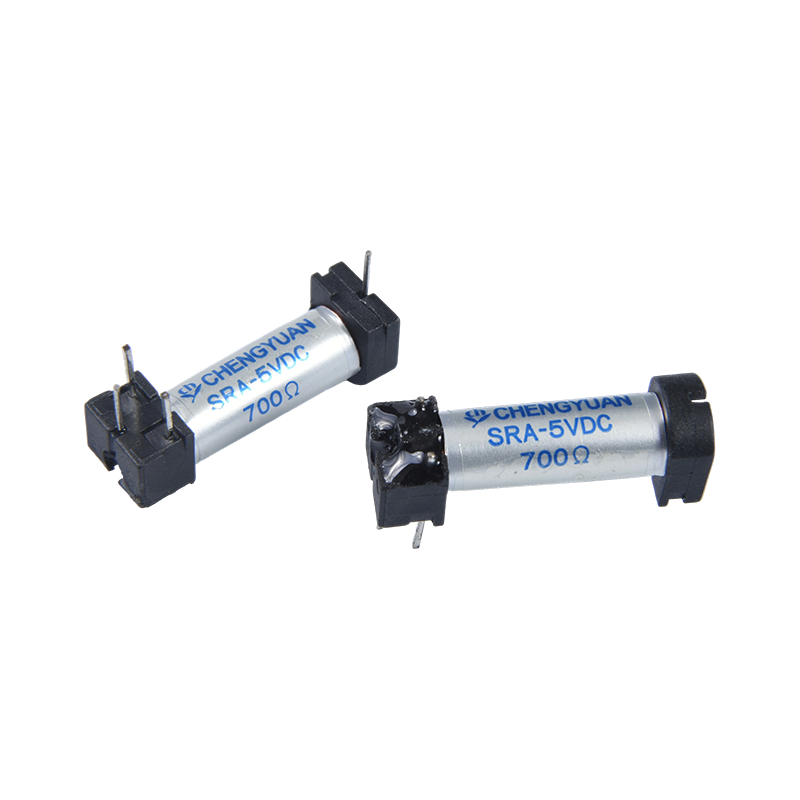

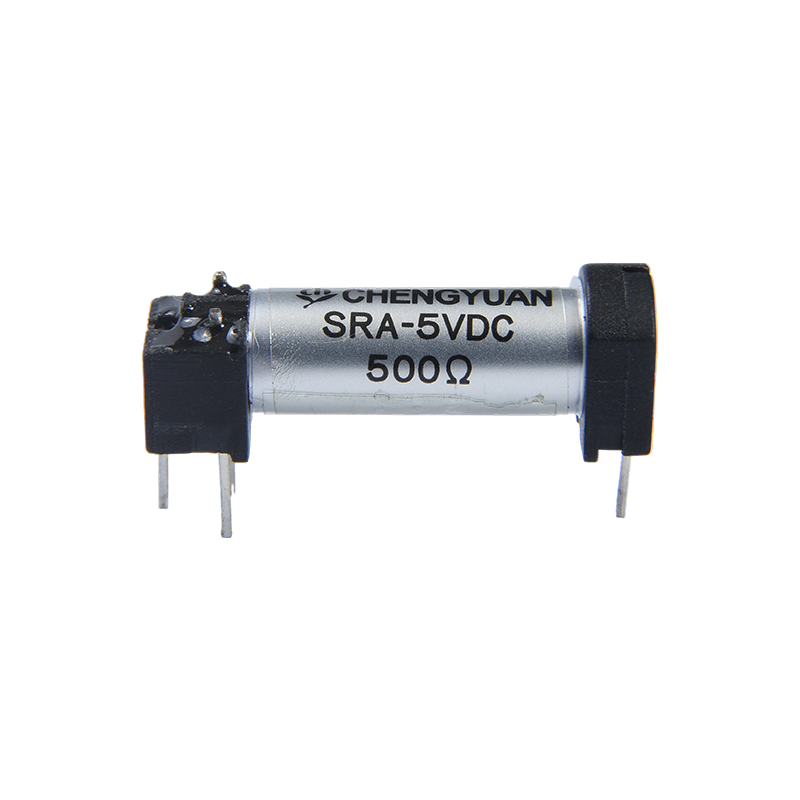

AKU AKU AKU. Komponen inti relai buluh SR, saklar buluh, disegel dalam gas inert. Sirkuit dinyalakan dan dimatikan dengan memagnetisasi kontak buluh melalui medan magnet. Ukurannya yang sangat kecil, konsumsi daya yang rendah, sensitivitas tinggi, dan masa pakai yang lama merupakan keunggulan utamanya, sehingga cocok untuk aplikasi yang memerlukan efisiensi dan keandalan ruang yang tinggi.
Aplikasi yang umum meliputi:
Peralatan komunikasi: Digunakan pada dialer, sistem telepon video, dll., untuk peralihan sinyal atau perlindungan sirkuit.
Sistem keamanan: Terintegrasi ke dalam sistem kontrol akses, perangkat alarm, dan kamera pengintai.
Otomasi industri dan berbagai instrumen pengujian chip, penguji otomotif, dll.
Peralatan medis dan pengukuran: Karena pembangkitan panas yang rendah dan stabilitas yang tinggi, peralatan ini cocok untuk peralihan sinyal sensitif pada instrumen presisi atau sistem pengujian.
| Parameter kontak |
| Nama parameter | Nilai parameter |
| model | SR |
| Bahan kontak | Ru/Rh |
| Resistensi kontak | ≤100mΩ Maks. (pada 1A 16VDC) |
| Nilai beban (resistif) | 0,1A 125VAC / 0,5A 24VDC |
| Arus peralihan maksimum | 0,5A |
| Tegangan peralihan maksimum | 200VAC |
| Maximum switching power | 10VA(AC)/10W(DC) |
| Parameter kinerja |
| Waktu tarik (tegangan terukur) | Maks. 0,55 ms. |
| Waktu rilis | Maks. 0,2 ms. |
| Resistensi isolasi | Minimal 100MΩ (pada 500VDC) |
| Dielektrik menahan tekanan | Kontak-ke-kontak: 200VAC, 50/60Hz selama 1 menit |
| Dielektrik menahan tekanan | Koneksi koil kontak: 1400VAC, 50/60Hz selama 1 menit |
| Tahan getaran (tahan lama) | 10-55Hz, amplitudo ganda 1.5mm |
| Ketahanan getaran (untuk malfungsi) | 10-55Hz, amplitudo ganda 1.5mm |
| Resistensi dampak (kerusakan) | 20G Min |
| Resistensi dampak (daya tahan) | 100G Min |
| Kehidupan mekanis | 100.000.000 kali |
| Kehidupan listrik | 10.000.000 kali |
| Suhu lingkungan | -40℃ hingga 85℃ (non-kondensasi) |
| berat | Sekitar 3g |
| Parameter koil (20℃) |
| Tegangan terukur (VDC) | Nilai arus ±10% (mA) | Resistansi kumparan ±10% (Ω) | Nilai daya | Tegangan tarik (Maks.) | Tegangan pelepasan (Min.) | Tegangan yang diterapkan terus menerus maksimum |
| 3 | 0.012 | 250 | Sekitar 0,036W | 75% dari tegangan pengenal | 10% dari tegangan pengenal | 130% dari tegangan pengenal |
| 5 | 0.01 | 500 | Sekitar 0,05W |
| 12 | 0.012 | 1000 | Sekitar 0,144W |
| 24 | 0.012 | 2000 | Sekitar 0,288W |
Nilai di atas adalah nilai awal. Jangan menerapkan volume maksimumtage ke produk terus menerus selama lebih dari 10 menit untuk menghindari koil terlalu panas.

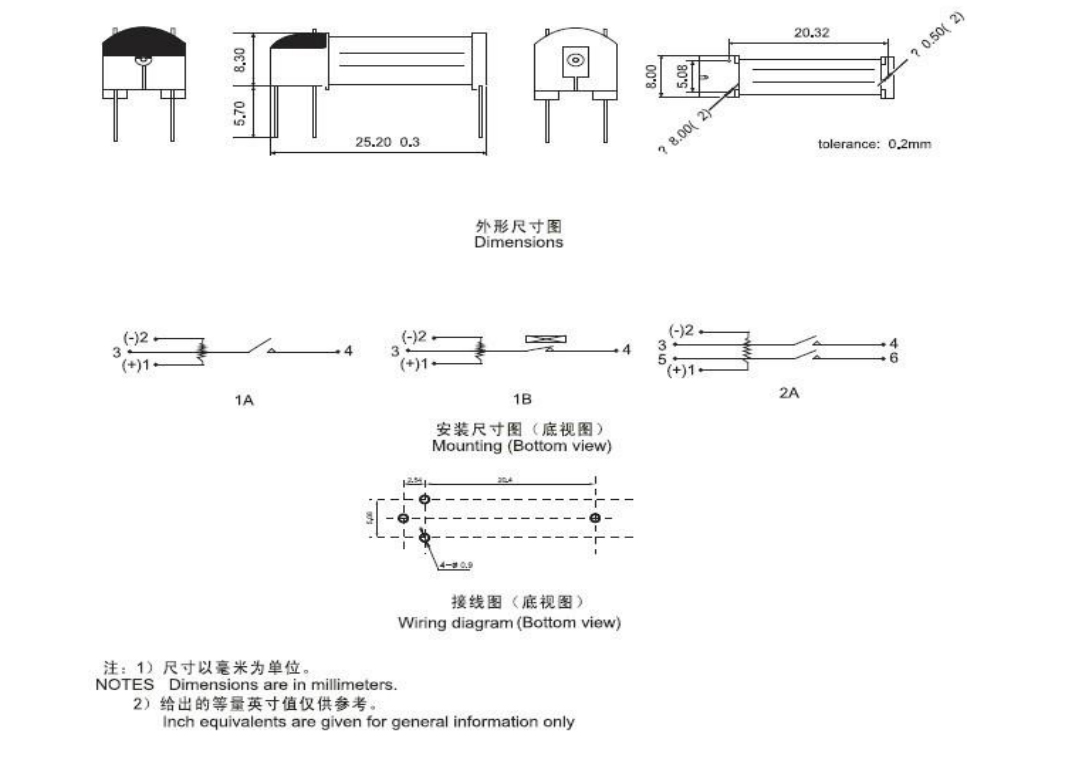

Gambar dimensi garis besar, diagram pengkabelan, dan diagram lokasi lubang pemasangan (satuan: mm)
Tanda Pemesanan
SR - 1 - SEBUAH - 05
1 2 3 4
1: Model: SIP
2: Jumlah Grup Kontak: 1-1 tiang
3: Tipe Kontak: C (Referensi C); H (Referensi A); B (Referensi B)
4: Nilai Tegangan: 3, 5, 12, 24VDC
Penafian: Spesifikasi produk ini hanya untuk referensi pelanggan dan dapat berubah tanpa pemberitahuan.
Tidak mungkin bagi Sheng Yuan untuk menilai semua parameter kinerja yang diperlukan untuk relay di setiap aplikasi spesifik; oleh karena itu, pelanggan harus memilih produk yang sesuai dengan kondisi penggunaan spesifik mereka. Untuk disegel
relai, harap buka lubang ventilasi pada wadahnya setelah pemasangan dan pembersihan sebelum digunakan. Jika Anda memiliki pertanyaan, silakan hubungi Sheng Yuan untuk dukungan teknis lebih lanjut. Namun, tanggung jawab pemilihan produk sepenuhnya berada di tangan pelanggan.
