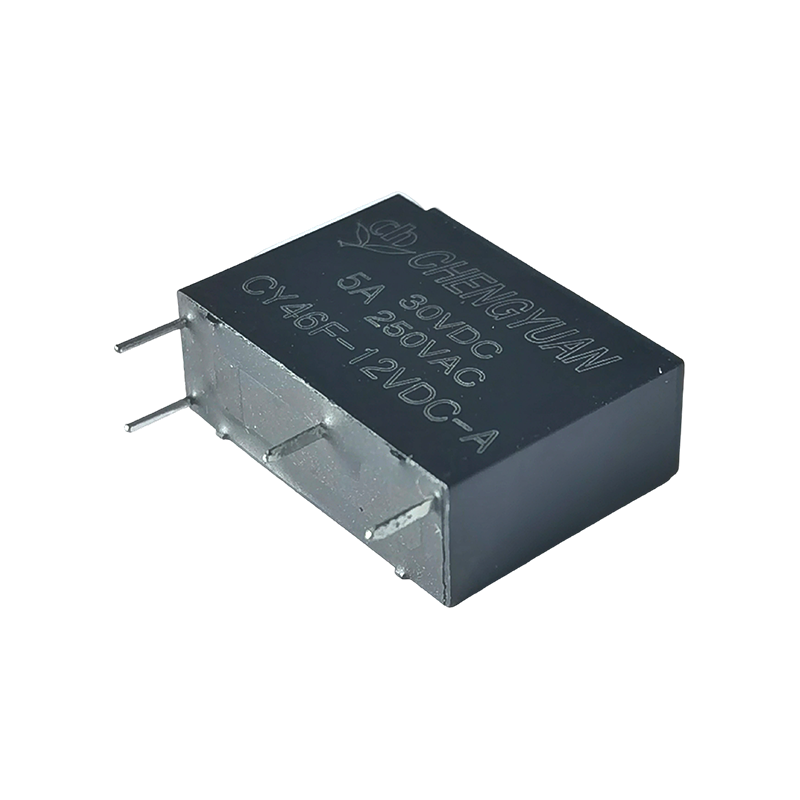

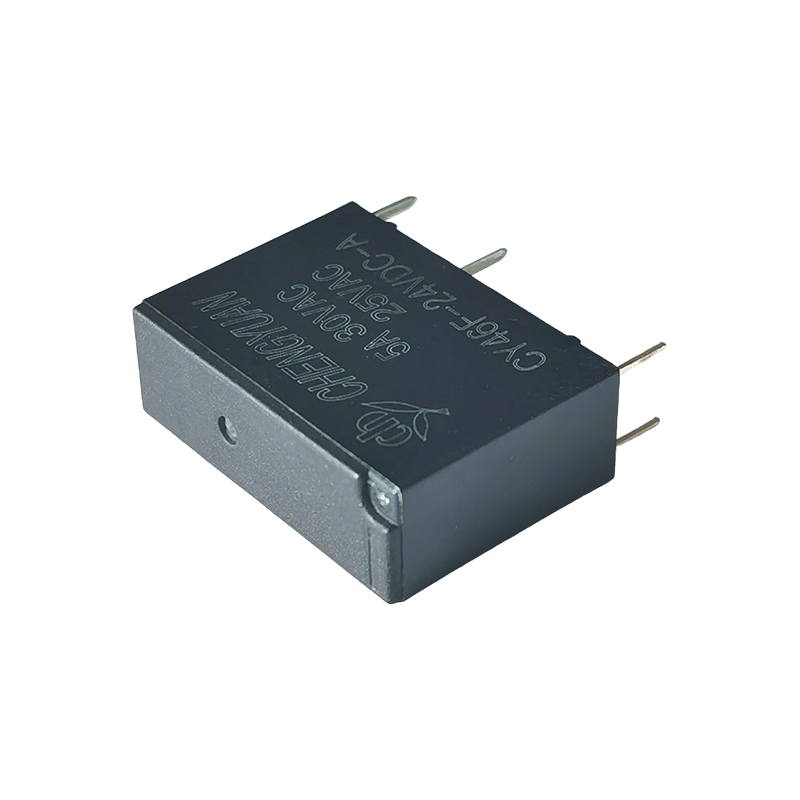

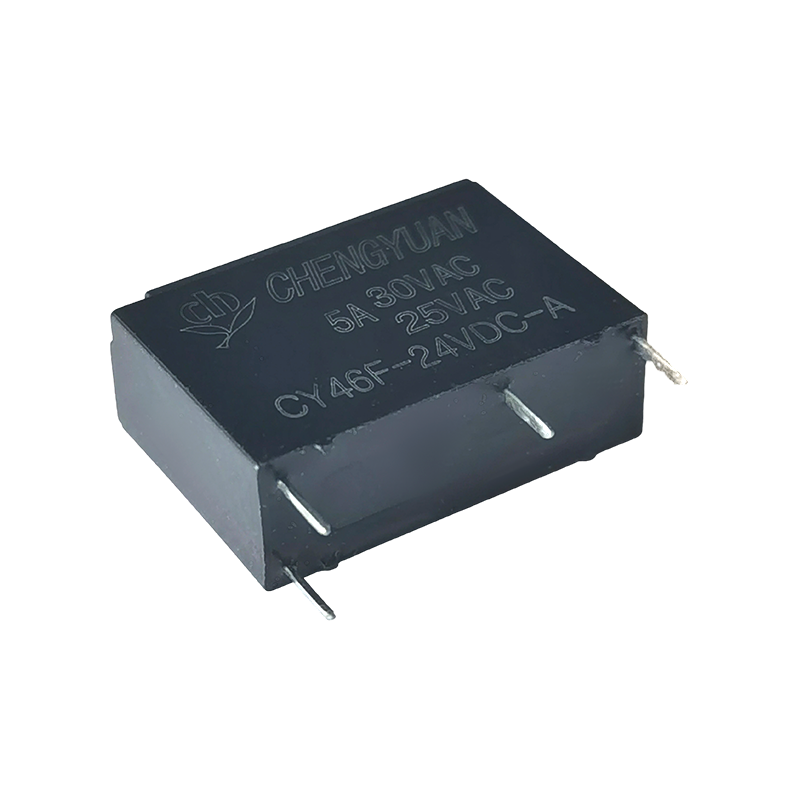

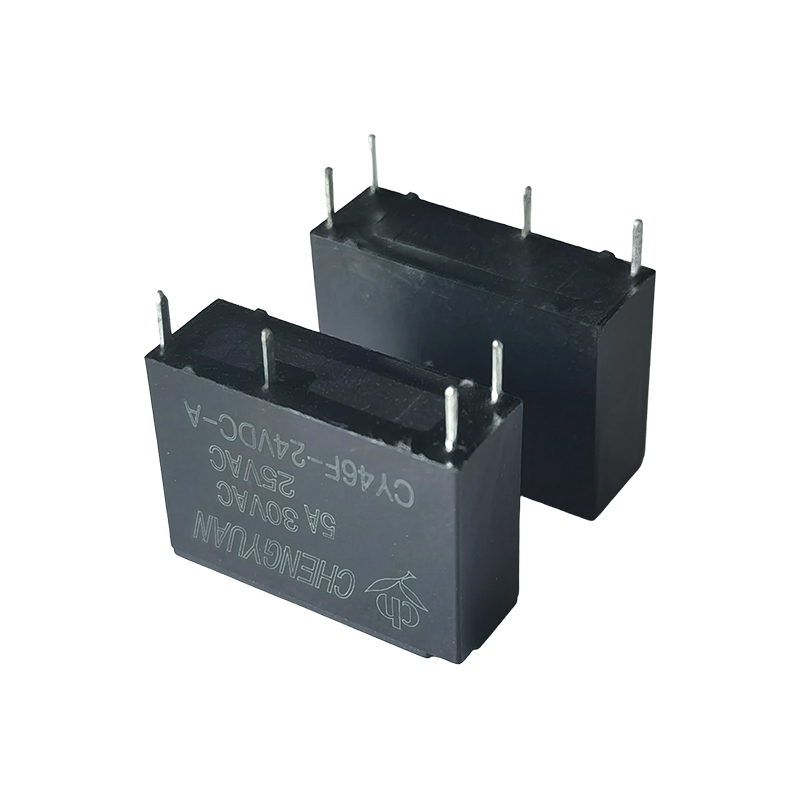

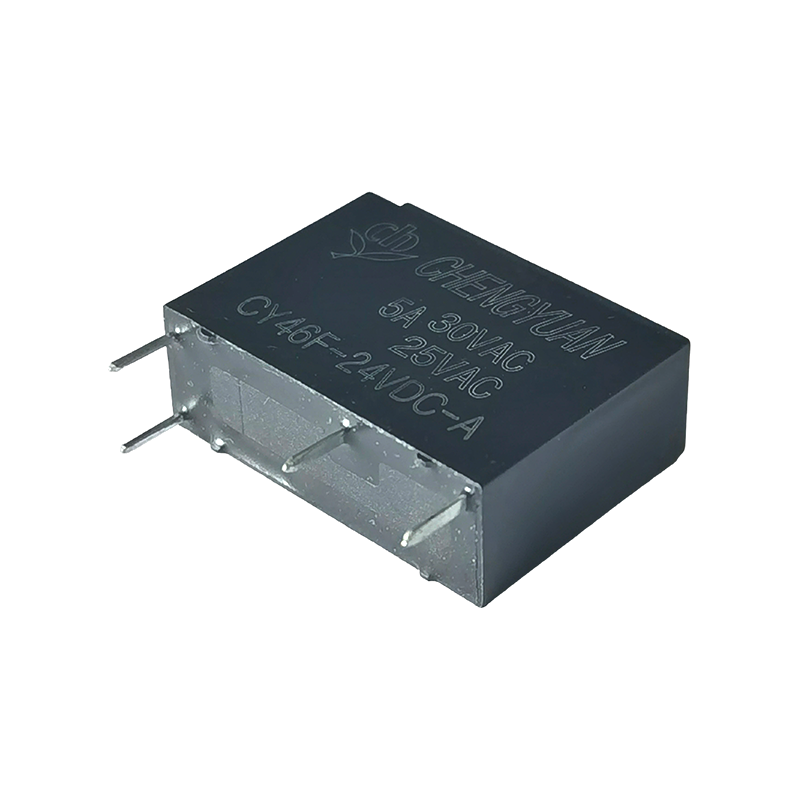

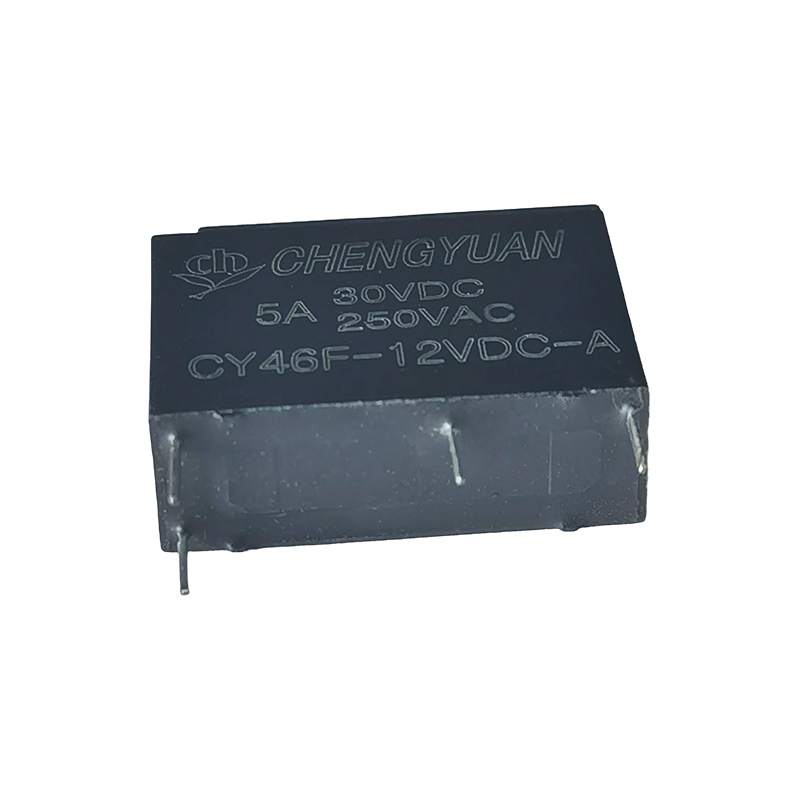

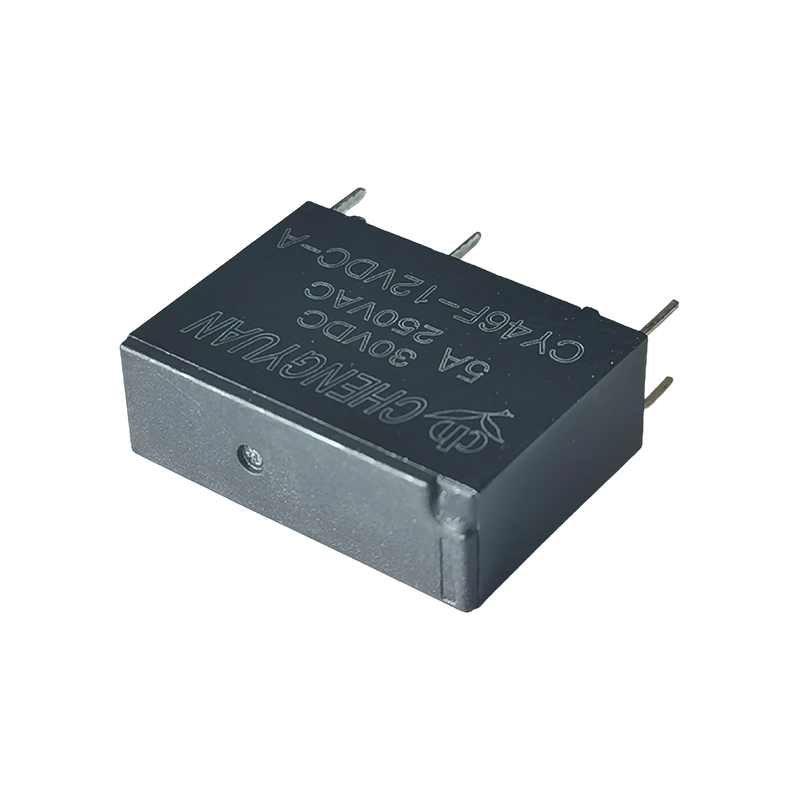

Fitur:
• Ukuran kompak (20*7.2*16.6mm), cocok untuk papan sirkuit kepadatan tinggi
• Tegangan tahan tinggi: 4000V (antara koil dan kontak)
• Kapasitas peralihan kontak 5A
Aplikasi Khas:
1. Peralatan rumah tangga kecil: Kontrol daya hidup/mati untuk peralatan rumah tangga kecil seperti penanak nasi mini, pelembab kecil, ketel listrik portabel, dan kipas angin rumah tangga kecil, memenuhi persyaratan desain miniaturisasi produk ini;
2. Perangkat elektronik konsumen: Power bank, adaptor kecil, modul kontrol pengisian daya produk digital, dan peralihan sirkuit pada pemutar audio dan video kecil, memanfaatkan ukurannya yang sangat kecil untuk tata letak PCB yang padat;
3. Kontrol tambahan industri: Peralihan sinyal sensor kecil, modul ekspansi PLC mini, dan sirkuit kontrol tambahan untuk peralatan otomasi (seperti kontrol lampu indikator, driver katup solenoid kecil), kompatibel dengan tegangan kontrol industri umum 5VDC-24VDC;
4. Terminal rumah pintar: Manajemen daya untuk node sensor pintar, sakelar pintar kecil, dan modul penerima kendali jarak jauh nirkabel, memenuhi persyaratan desain berdaya rendah dan miniaturisasi perangkat rumah pintar;
5. Peralatan keamanan dan tambahan medis: Sirkuit pemicu sinyal untuk detektor keamanan kecil (seperti sensor pintu dan jendela, detektor asap), dan peralihan sirkuit internal untuk peralatan tambahan medis portabel (seperti oksimeter pulsa kecil), memastikan pengoperasian yang stabil;
6. Alat bantu elektronik otomotif: Sirkuit kontrol untuk peralatan listrik kecil di interior mobil (seperti kipas mobil, lampu sekitar), kompatibel dengan spesifikasi tegangan 12VDC umum di kendaraan.
Data Kontak
| Ketik | CY46F |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks. (pada 1A 16VDC) |
| Nilai beban (Beban resistif） | 5A250VAC |
| Maks. mengalihkan arus | 5A |
| Maks. tegangan peralihan | 250VAC |
| Maks. mengalihkan daya | 1250VA |
| Minimal. berpindah beban | 6V 1A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 20 ms Maks. (Tidak ada dioda) |
| Waktu rilis | 10 ms Maks. (Tidak ada dioda) |
| Resistensi isolasi | Minimal 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka:750VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak: 4000VAC, 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 10G Min |
| Merusak | 10G Min |
| Daya tahan | Daya tahan mekanis （10800ops./h) | 10.000.000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./h) | 100.000 operasi.(pada suhu kamar) |
| Suhu lingkungan | -40℃~ 85℃( tanpa kondensasi) |
| Berat | Kira-kira. 3,9 gram |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 5 | 40 | 125 | Sekitar 0,20W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Sekitar 0,36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Data yang ditampilkan di atas adalah nilai awal. Jangan gunakan tegangan maksimum yang diizinkan pada koil selama lebih dari 10 menit untuk menghindari panas berlebih pada koil.

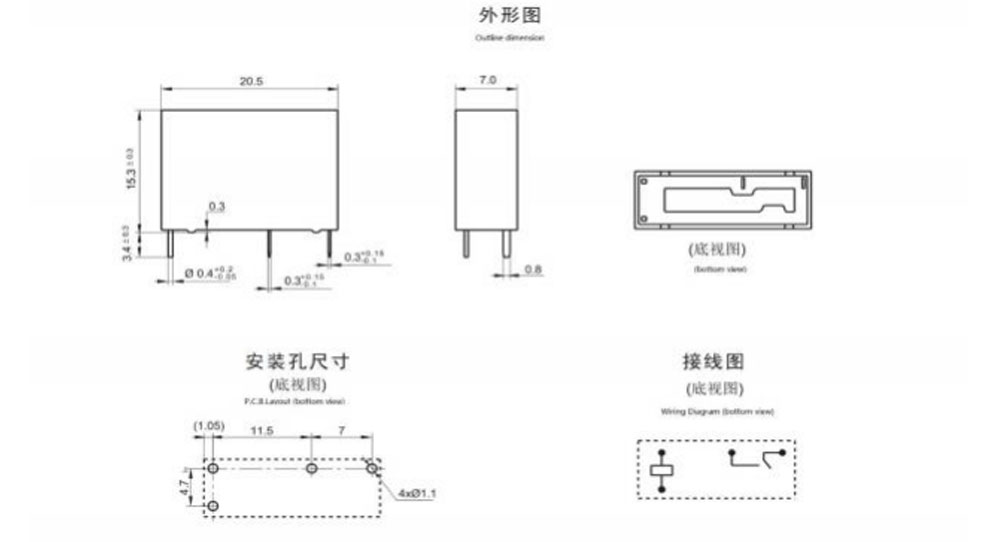

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

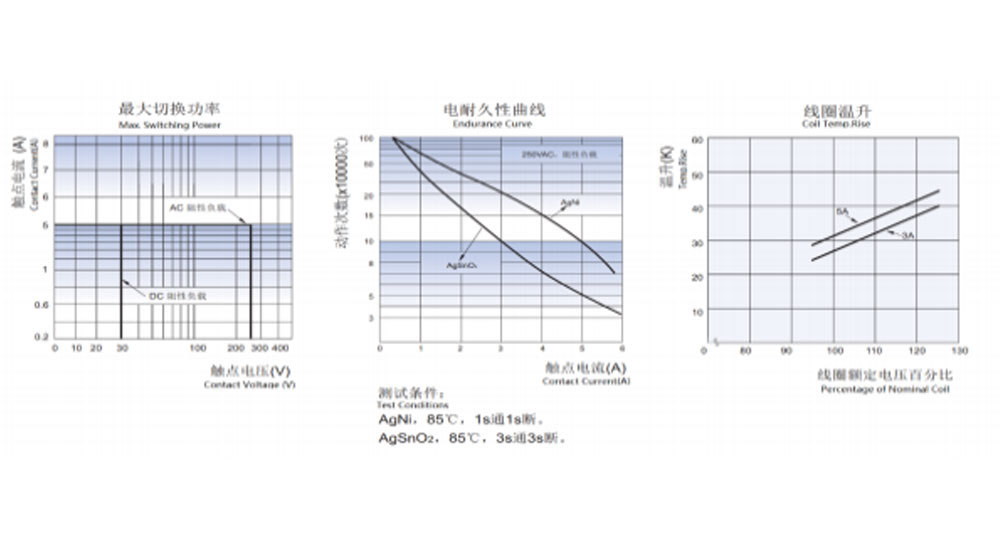

Kurva Karakteristik
Informasi Pemesanan
CY46F - 1 - A - 12VDC - D - T - XX
0
1：Jenis：CYF3
2: Jumlah Tiang: 1-1 Tiang
3: Pengaturan Kontak: C Dari C ; H Dari A ; B Dari B
4: Tegangan Nominal: 5,6,9,12,18,24VDC
5: Kumparan Pwor: D-0,36W L-0,2W
6: Konstruksi Pelindung: Tahan S-Flux,
Tipe bersegel SH dapat dicuci
7: Parameter Khusus: Tipe Nihil-Standar
Surat atau angka-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
Akhiran khusus yang disesuaikan tersedia setelah dievaluasi oleh CHENGYUAN.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi semua kinerja dan semua parameter untuk setiap kemungkinan aplikasi. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang disegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan, silakan hubungi Chengyuan untuk layanan teknis. Namun, merupakan tanggung jawab pengguna untuk menentukan produk mana yang harus digunakan.
