Dengarkan motor konveyor 15 kW dihidupkan dan Anda akan mendengar bunyi bunyi keras, bukan serangkaian bunyi klik. Suara tunggal itu menjawab pertanyaan bagaimana cara kerja starter motor. Tegangan kontrol mencapai kumparan, kumparan membangun medan magnet, jangkar yang bergerak ditarik ke dalam inti tetap, dan tiga kontak berat berdekatan untuk mengirimkan tegangan saluran ke motor. Sejak saat itu starter terus mengukur arus sehingga motor tidak pernah berjalan tanpa perlindungan.
Jawaban singkatnya adalah bahwa starter motor adalah sebuah kontaktor ditambah relai beban berlebih, dihubungkan sedemikian rupa sehingga tombol start memberi energi pada koil kontaktor sementara tombol stop, beban berlebih, atau hilangnya pasokan akan menghilangkan energinya. Kontaktor mengalihkan daya. Relai beban berlebih memutuskan kapan motor telah menarik terlalu banyak arus dalam waktu terlalu lama. Sirkuit kontrol memutuskan kapan salah satu dari keduanya bertindak.
Segala sesuatu yang lain dalam keluarga ini, mundur, bintang-delta, soft start, dibangun di atas dasar yang sama.
Dua Pekerjaan yang Dilakukan Setiap Starter Motor
Sebuah motor memerlukan saklar yang dapat bertahan ketika start berlangsung, dan memerlukan perlindungan yang tidak akan mengacaukan start normal dengan kegagalan. Kontaktor saja dapat beralih, dan pemutus arus saja dapat memutus arus pendek, namun tidak ada yang melindungi belitan dari beban berlebih yang berkelanjutan seperti konveyor yang macet atau bantalan yang aus.
Oleh karena itu, kedua fungsi tersebut dipisahkan. Kontaktor dipilih untuk tugas motor, yang dalam istilah IEC adalah kategori pemanfaatan AC-3, sehingga kontaknya berukuran untuk membuat dan memutus kira-kira enam hingga delapan kali arus beban penuh motor. Relai beban berlebih dipilih untuk mengikuti model termal, sehingga arus masuk dapat lewat dan tersandung pada arus yang lebih kecil yang bertahan setelah motor seharusnya mencapai kecepatan.
Tabel: bagian-bagian kerja starter motor saluran langsung dan pekerjaan yang dilakukan masing-masing bagian. | Bagian | Apa fungsinya | Apa yang harus diperiksa saat menentukan |
| Kumparan kontaktor | Menciptakan medan magnet yang menutup kontak utama | Tegangan koil dan kapasitas trafo kontrol |
| Kontak utama | Membawa dan memutus arus motor | Peringkat AC-3, bukan hanya peringkat beban resistif |
| Kontak bantu | Menyediakan jalur seal-in dan sinyal status | Jumlah kontak yang biasanya terbuka dan biasanya tertutup |
| Relai kelebihan beban termal | Trips pada arus berlebih yang berkelanjutan | Atur arus, kelas perjalanan, kompensasi sekitar |
| Relai kelebihan beban elektronik | Trip karena arus berlebih, kehilangan fasa, atau ketidakseimbangan | Fitur kelas dan deteksi yang dapat disesuaikan |
| Sirkuit kontrol | Mulai, hentikan, segel, dan interlock | Kontrol tegangan dan penurunan tegangan kabel |
Di dalam Kontaktor: Bagaimana Kumparan Menutup Kontak
Ketika tegangan kendali mencapai kumparan, arus mengalir melalui ribuan lilitan kawat tembaga dan menghasilkan medan magnet di inti. Medan tersebut menarik pelat jangkar ke arah inti melawan pegas balik. Karena kontak bergerak berada pada jangkar yang sama, kontak utama menutup dan rangkaian motor selesai. Kontak bantu berubah status pada saat yang sama, dan begitulah cara kontak seal-in mengambil alih dari tombol start. Prinsip magnet yang sama menggerakkan a relai elektromagnetik tujuan umum , hanya pada level yang jauh lebih rendah saat ini.
Dua angka penting di sini, dan keduanya berbeda. Daya tarik, arus masuk yang diperlukan untuk menarik jangkar ke dalam, jauh lebih tinggi daripada daya tersegel yang diperlukan untuk menahannya. Sebuah kumparan AC 230 V dapat menarik daya 70 VA untuk menutup dan hanya 7 VA untuk menahan. Jika tegangan kontrol melorot, jangkar bergetar, kontak melengkung, dan koil menjadi terlalu panas. Transformator kontrol yang berukuran terlalu kecil menyebabkan lebih banyak kegagalan starter di lapangan daripada kontak yang aus.
Ketika kumparan dihilangkan energinya, pegas mendorong jangkar ke belakang dan kontak terbuka. Busur terbentuk ketika arus terputus, dan saluran busur membelah, mendinginkan, dan memadamkannya. Inilah sebabnya mengapa umur kontak dinyatakan dalam siklus pengoperasian pada beban tetapan, bukan dalam hitungan tahun.
Relai Kelebihan Beban: Perlindungan Lebih Lambat dan Lebih Cerdas
Relai beban berlebih sengaja dibuat lambat. Sebuah motor menarik enam hingga delapan kali arus pengenalnya selama start normal, sehingga perangkat yang bereaksi secara instan tidak akan pernah membiarkan motor berjalan.
Dalam relai beban lebih termal, arus motor melewati elemen pemanas atau melalui primer transformator arus. Strip bimetal membengkok saat dipanaskan, dan setelah waktu yang cukup lama, ia memicu mekanisme yang membuka kontak yang biasanya tertutup di sirkuit kumparan. Kelas perjalanan menggambarkan kecepatan enam kali arus yang ditetapkan. Kelas 10 perjalanan dalam waktu 10 detik, Kelas 20 dalam waktu 20 detik, dan Kelas 30 dalam waktu 30 detik. Kipas inersia tinggi, konveyor bermuatan, dan start yang lama biasanya memerlukan Kelas 20 atau lebih tinggi.
Relai beban berlebih elektronik menggantikan bimetal dengan trafo arus dan rangkaian pengukur. Mereka masih mengikuti model termal, tetapi mereka menambahkan kehilangan fasa, ketidakseimbangan fasa, dan deteksi gangguan tanah, dan kelas perjalanan dapat disesuaikan. Pada panel yang dibuat dengan sekering, di mana satu sekering yang putus dapat membuat motor berjalan pada dua fase, deteksi ekstra tersebut sepadan dengan biaya tambahannya. Atur arus ke ampli beban penuh pelat nama motor, lalu sesuaikan faktor servis dan suhu di dalam selungkup, bukan suhu ruangan.
Sirkuit Kontrol: Mulai, Berhenti, dan Kontak Seal-In
Rangkaian kontrol inilah yang membuat starter berperilaku sesuai prediksi. Urutannya sederhana, dan setiap langkah penting:
- Kontrol daya tersedia di tombol stop, yang biasanya tertutup.
- Menekan tombol start akan menutup kontak yang biasanya terbuka dan arus mengalir ke koil kontaktor.
- Kumparan diberi energi, kontak utama ditutup, dan kontak bantu yang biasanya terbuka ditutup secara paralel dengan tombol start.
- Melepaskan tombol start akan membuat kumparan diberi energi melalui kontak bantu tersebut, yang dikenal sebagai kontak seal-in atau holding.
- Menekan stop, kehilangan daya kontrol, atau tersandung relai beban berlebih akan memutus rangkaian koil, kontak terbuka, dan kontak seal-in me-reset sendiri.
Langkah terakhir menjelaskan perilaku keselamatan yang perlu diingat. Jika tegangan suplai hilang, starter akan mati dan tidak menyala kembali dengan sendirinya saat listrik kembali menyala. Operator harus menekan start lagi. Itu adalah proteksi tegangan rendah, dan ini adalah salah satu perbedaan jelas antara starter berbasis kontaktor dan relai pengunci magnet, yang mempertahankan posisi terakhirnya tanpa arus koil sama sekali.
Ketika Seorang Pemula Harus Melakukan Lebih Dari Sekadar Memulai dan Berhenti
- Membalikkan starter: dua kontaktor dengan interlock mekanis dan elektrik, menukar dua fase untuk mengubah putaran.
- Starter bintang-delta: tiga kontaktor mengkonfigurasi ulang belitan, memotong arus awal hingga kira-kira sepertiga dari nilai saluran langsung.
- Soft starter: thyristor meningkatkan tegangan, kemudian kontaktor bypass membawa arus yang mengalir.
- Penggerak frekuensi variabel: mengontrol kecepatan dan juga start, dengan kontaktor digunakan sebagai pemutus dan bukan sebagai perangkat switching.
Modul Relai dan Relai Pengunci Di Dalam Panel Pemula
Tidak semua pekerjaan peralihan di panel kontrol menjadi milik kontaktor. Relai yang ditempatkan mengisolasi keluaran PLC dari rangkaian koil, memperbanyak kontak untuk indikasi dan alarm, dan mengalihkan beban kecil yang akan menyia-nyiakan umur kontaktor besar. Untuk pekerjaan tersebut, dipasang di rel modul kontrol industri menjaga panel tetap rapi dan dapat diservis.
Modul relai rel tipis adalah jawaban praktis ketika panel harus membesar tanpa ruang kabinet baru, karena beberapa saluran dapat muat dalam lebar satu perangkat konvensional.

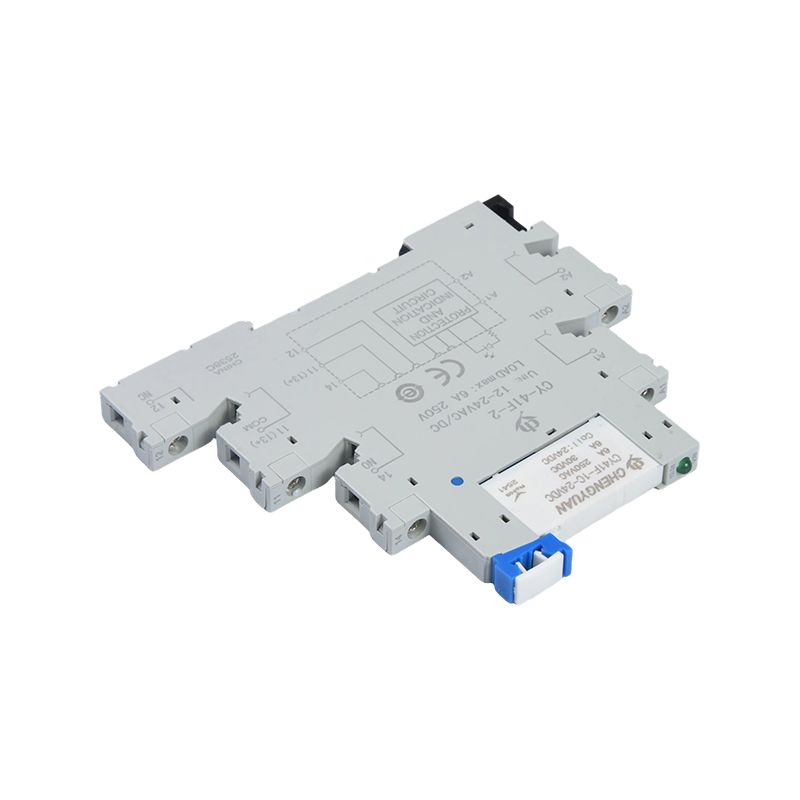

Modul Relai Rel DIN Slim M41F, 6A Modul relai rel hemat ruang dengan hingga 32 saluran, peralihan 6A, perlindungan internal, dan isolasi arus kuat/lemah untuk kabinet kontrol yang ringkas. Lihat Produk → Ketika beban yang dialihkan adalah bank pemanas resistif atau keluaran arus tinggi dan bukan motor, relai arus tinggi membawa arus tanpa menggunakan kontaktor.
Relai Daya SPDT Arus Tinggi CYT90 Relai SPDT ringkas dengan nilai 20A/30A 250VAC, cocok untuk peralihan keluaran arus tinggi pada peralatan, pemanas industri, dan otomatisasi. Lihat Produk → Untuk sirkuit keluaran yang memerlukan peringkat kontak yang ditentukan dan pemasangan rel DIN yang bersih, modul relai rel industri 16 A mencakup sebagian besar tugas bantu dan sinyal di panel starter.
Modul Relai Rel Industri MCYF3 14F 16A Modul relai rel 16A modular dengan hingga 32 saluran, cocok untuk kontrol industri terpusat dan sirkuit keluaran panel starter. Lihat Produk → Pemeriksaan Seleksi Yang Memutuskan Apakah Seorang Pemula Bertahan
Sebagian besar masalah permulaan berasal dari keputusan pemilihan yang dibuat pada tahap penawaran, dan bukan karena cacat produksi. Ini adalah pemeriksaan yang layak dilakukan sebelum pesanan dilakukan.
Tabel : pengecekan dijalankan sebelum memesan starter motor atau kontaktor pengganti dan set beban berlebih. | Parameter | Apa yang harus diverifikasi | Mengapa itu penting |
| Kategori pemanfaatan | AC-3 untuk motor sangkar tupai, AC-1 hanya untuk beban resistif | Kontak AC-1 yang digunakan pada tugas motor mengelas sebelum waktunya |
| Tegangan kumparan | Cocok dengan trafo kontrol dan penurunan tegangan kabel | Tegangan rendah menyebabkan obrolan dan koil terbakar |
| Pengaturan kelebihan beban | Amp beban penuh motor, disesuaikan dengan faktor servis dan panas panel | Pengaturan yang disalin menyebabkan gangguan perjalanan atau tidak ada perlindungan sama sekali |
| Kelas perjalanan | 10, 20, atau 30 berdasarkan waktu mulai yang diukur | Kelas berjalan terlalu cepat pada setiap permulaan normal |
| Kontak bantus | Umpan balik seal-in, interlock, dan PLC dihitung secara terpisah | Kontak yang hilang memaksa modifikasi lapangan nanti |
| Siklus tugas | Dimulai per jam dan apakah jogging digunakan | Sering beringsut memperpendek umur kontak secara tajam |
Mode Kegagalan dan Apa yang Diberitahukannya kepada Anda
- Berceloteh saat start: tegangan kontrol terlalu rendah, terminal koil kendor, atau trafo kontrol rusak.
- Kontak utama yang dilas: kontak berukuran terlalu kecil, tugas joging, atau masalah mekanis pada mesin yang digerakkan.
- Gangguan tersandung: kelebihan beban diatur di bawah ampli beban penuh motor, pentahapan tunggal, penutup panas, atau kelas trip yang salah.
- Coil burnout: pengoperasian terus menerus pada tegangan rendah atau armature tidak dapat terpasang dengan benar.
- Satu fase terbuka setelah trip: periksa kontak relai beban berlebih dan sirkuit kontrol sebelum mengganti seluruh starter.
Jawaban Cepat
Apa perbedaan antara kontaktor dan starter motor?
Kontaktor hanya mengalihkan daya. Starter menggabungkan kontaktor dengan relai beban berlebih dan sirkuit kontrol, sehingga dapat beralih dan melindungi pada saat yang bersamaan.
Mengapa starter trip beberapa detik setelah start?
Seringkali beban berlebih diatur terlalu rendah, kelas perjalanan terlalu cepat untuk permulaan yang lama, atau satu fase hilang. Periksa arus yang disetel dengan papan nama terlebih dahulu, lalu ukur waktu mulai dan arus pada ketiga fase.
Starter motor berfungsi karena dua perangkat dengan skala waktu berbeda bekerja sama. Kontaktor bereaksi dalam milidetik dan mengalihkan arus motor penuh. Relai beban berlebih bereaksi dalam hitungan detik dan menghilangkan arus tersebut sebelum belitan rusak. Setelah rangkaian koil, kontak seal-in, dan pengaturan beban berlebih dipahami, pemecahan masalah starter tidak lagi menjadi dugaan dan menjadi daftar singkat pengukuran.
Jika Anda menentukan starter, kontaktor pengganti, atau relai yang berada di sampingnya pada panel, mencocokkan peringkat kontak dan tegangan koil dengan tugas sebenarnya adalah perbedaan antara panel yang beroperasi selama satu dekade dan panel yang dibuka setiap kuartal.
