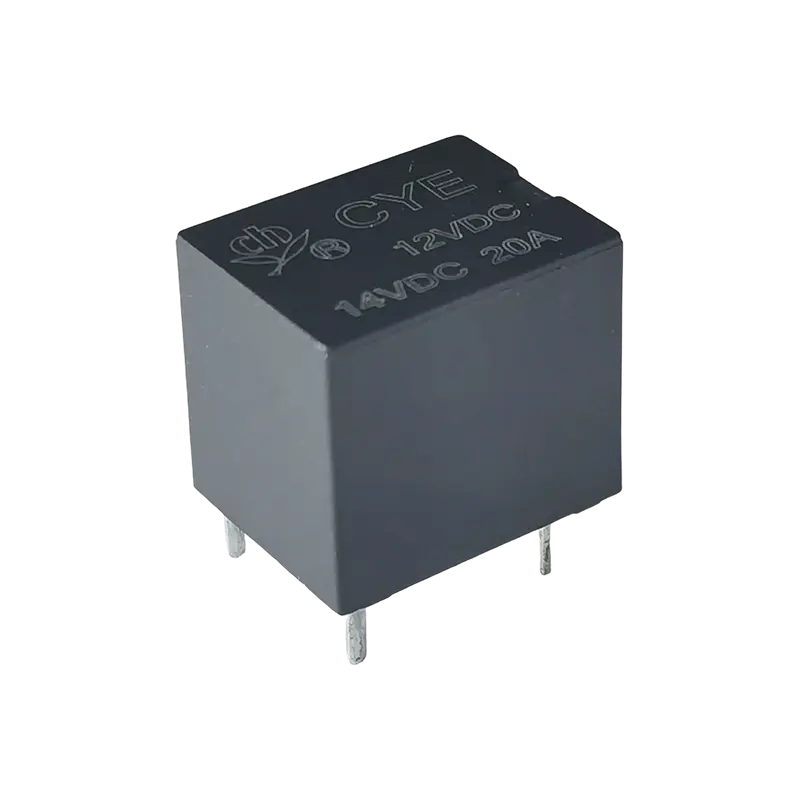

Apa yang dimaksud dengan relai elektromagnetik serba guna?

A Relai elektromagnetik tujuan umum adalah perangkat switching elektromekanis yang menggunakan sinyal kontrol kecil, biasanya pasokan kumparan DC atau AC tegangan rendah, untuk membuka atau menutup rangkaian beban terpisah, seringkali jauh lebih besar, melalui aksi elektromagnetik daripada kontak listrik langsung. Ketika arus mengalir melalui kumparan internal, arus tersebut menghasilkan medan magnet yang menarik jangkar bergerak melawan pegas, dan jangkar tersebut secara mekanis mengubah serangkaian kontak untuk menyelesaikan atau memutus rangkaian beban. Desain ini memberi relai dua sifat yang membuatnya berguna di hampir setiap industri: isolasi listrik antara sisi kendali dan sisi beban, dan kemampuan untuk mengendalikan beban berat dengan sinyal kendali yang sangat ringan. Kata tujuan umum secara khusus membedakannya dari relai tujuan khusus, karena unit tujuan umum dibangun untuk bekerja secara andal pada berbagai tegangan standar, beban, dan gaya pemasangan daripada direkayasa untuk satu aplikasi sempit.

Bagaimana Sebenarnya Tindakan Peralihan Elektromagnetik Bekerja

Mekanisme internal relai elektromagnetik serba guna mengikuti urutan yang konsisten terlepas dari pabrikan atau faktor bentuknya. Sebuah kumparan yang melingkari inti magnet diberi energi oleh tegangan kontrol, yang menciptakan medan magnet yang cukup kuat untuk mengatasi tegangan pegas balik yang menahan jangkar pada posisi istirahatnya. Saat jangkar bergerak, secara mekanis menggerakkan rangkaian kontak relai, baik menutup kontak yang terbuka, membuka kontak yang tertutup, atau mengalihkan kontak bersama antara dua posisi tergantung pada konfigurasi relai. Ketika kumparan dihilangkan energinya, pegas menarik jangkar kembali ke keadaan istirahat dan kontak kembali ke posisi semula.

Urutan Pengoperasian Dasar

1. Tegangan kontrol diterapkan ke terminal koil
2. Kumparan berenergi menghasilkan medan magnet di sekitar intinya
3. Medan magnet menarik jangkar, mengatasi pegas balik
4. Gerakan jangkar secara mekanis mengalihkan kontak sisi beban
5. Melepaskan tegangan kontrol memungkinkan pegas mengembalikan kontak ke kondisi istirahatnya

Spesifikasi Utama yang Mendefinisikan Relai Tujuan Umum

Memilih atau menentukan relai yang tepat bergantung pada sekumpulan kecil parameter inti yang pada dasarnya muncul di setiap lembar data. Melakukan kesalahan ini adalah penyebab paling umum dari kegagalan relai prematur, karena melebihi nilai kumparan dapat membakar kumparan, dan terlalu kecilnya nilai kontak untuk beban yang terhubung dapat menyebabkan pengelasan kontak atau busur listrik seiring waktu.

Referensi Spesifikasi Inti

Parameter ini dan metode pengujiannya diformalkan dalam standar industri seperti BS EN 61810-1 , yang mencakup persyaratan umum untuk relai dasar elektromekanis, dan SAE AS5363 , spesifikasi umum untuk relai pengontrol daya elektromekanis, keduanya dirujuk dalam panduan pemilihan relai elektromekanis GlobalSpec.

Memahami Konfigurasi Kontak

Konfigurasi kontak menjelaskan berapa banyak sirkuit terpisah yang dapat dialihkan oleh satu relai dan dalam pola apa. Kontak yang biasanya terbuka tetap terbuka ketika kumparan dihilangkan energinya dan menutup ketika diberi energi, sedangkan kontak yang biasanya tertutup melakukan sebaliknya, dan kontak pergantian menggabungkan keduanya dalam satu rakitan sehingga relai dapat mengarahkan daya ke salah satu dari dua jalur. Relai multi-kutub memperluas logika yang sama ke beberapa rangkaian kontak independen yang dikontrol oleh satu koil, itulah sebabnya desain seperti DPDT, 3PDT, dan 4PDT ada untuk aplikasi yang perlu mengalihkan beberapa sirkuit secara bersamaan dari satu sinyal kontrol.

Mencocokkan Relay dengan Tipe Beban

Peringkat kontak yang dinyatakan pada lembar data mengasumsikan beban resistif, namun beban dunia nyata tidak selalu resistif, dan perbedaan ini secara signifikan memengaruhi ukuran relai. Menurut panduan pemilihan yang diterbitkan untuk pembeli relai industri, beban yang dialihkan menentukan sekitar 80 persen pemilihan relai yang benar, dan jenis beban yang berbeda memerlukan pendekatan penurunan daya yang berbeda pula:

• Beban resistif seperti elemen pemanas dan lampu pijar umumnya memerlukan peringkat kontak 1,25 kali arus beban maksimum
• Beban induktif seperti motor, solenoid, dan transformator harus menggunakan bahan kontak tahan busur seperti AgSnO2 atau AgNi, dengan rating kontak 2 hingga 3 kali arus beban kondisi stabil untuk menangani arus masuk dan EMF balik
• Beban kapasitif seperti catu daya dan driver LED perlu diperhatikan kemampuan menahan arus lonjakan untuk menghindari pengelasan kontak saat penyalaan

Dimana Relai Elektromagnetik Tujuan Umum Sebenarnya Digunakan

Karakteristik yang menentukan dari relai serba guna adalah relai ini muncul hampir di mana pun rangkaian kontrol listrik dan beban perlu dipisahkan. Area aplikasi umum meliputi panel kontrol industri dan peralihan sinyal PLC, peralatan otomasi, sistem HVAC dan kontrol pencahayaan, peralatan rumah tangga dan komersial, unit catu daya, serta peralatan keamanan dan otomasi kantor. Sebagian besar skenario peralihan beban rendah hingga sedang hingga arus pengenal sekitar 12A berada dalam kisaran praktis relai tujuan umum standar sebelum aplikasi mulai memerlukan perangkat tugas yang lebih berat atau perangkat tujuan khusus.

Mekanis vs Solid State: Mengapa Desain Elektromagnetik Masih Mendominasi

Relai serba guna biasanya dibuat sebagai perangkat elektromekanis atau solid state, dan meskipun keduanya mengalihkan beban, penerapannya tidak dapat dipertukarkan. Tipe elektromekanis, atau elektromagnetik, secara fisik menggerakkan jangkar yang digerakkan oleh koil untuk mengganti kontak, sehingga menjadikannya solusi yang sederhana, hemat biaya, dan mudah diperiksa, meskipun bagian yang bergerak lebih rentan terhadap keausan mekanis dalam aplikasi peralihan frekuensi sangat tinggi. Relai solid state menggantikan kumparan dan jangkar dengan peralihan semikonduktor, yang memungkinkan desain yang lebih kecil, lebih senyap, dan seringkali lebih tahan lama untuk aplikasi siklus tinggi, namun biasanya memerlukan biaya unit yang lebih tinggi. Untuk sebagian besar aplikasi kontrol, otomasi, dan peralatan standar yang frekuensi peralihannya sedang, jenis elektromagnetik tetap menjadi pilihan default karena keandalannya, diagnostik yang mudah, dan biaya per unit yang lebih rendah.

Daftar Periksa Seleksi untuk Relai Elektromagnetik Tujuan Umum

1. Konfirmasikan tegangan kumparan dan jenis suplai, karena kumparan AC dan kumparan DC dengan nomor tegangan yang sama tidak dapat dipertukarkan
2. Cocokkan peringkat kontak dengan jenis beban Anda yang sebenarnya, turunkan beban induktif atau kapasitif sesuai kebutuhan
3. Pilih konfigurasi kontak, SPDT, DPDT, 3PDT atau 4PDT, berdasarkan berapa banyak sirkuit yang perlu dikontrol oleh relai
4. Pilih gaya pemasangan, soket colok, rel DIN, atau PCB, yang sesuai dengan desain panel atau penutup Anda
5. Periksa faktor lingkungan seperti suhu, kelembapan, dan getaran terhadap kondisi pengoperasian terukur relai

Relai elektromagnetik serba guna bekerja dengan menggunakan medan magnet berpenggerak kumparan kecil untuk secara mekanis mengalihkan sirkuit beban terpisah, memberikan para insinyur cara yang andal dan terisolasi secara elektrik untuk mengendalikan segala sesuatu mulai dari peralatan penerangan dan HVAC hingga otomasi industri dan sirkuit peralatan dengan satu perangkat standar. Mendapatkan tegangan koil, peringkat kontak, konfigurasi kontak, dan penurunan beban dengan benar adalah hal yang membedakan relai yang bertahan bertahun-tahun dari relai yang gagal lebih awal karena koil terbakar atau pengelasan kontak. Dispesifikasikan dengan benar Relai elektromagnetik tujuan umum memberi pembuat panel kontrol dan perancang peralatan komponen peralihan yang dapat diandalkan dan hemat biaya yang sesuai dengan sebagian besar persyaratan tegangan, arus, dan pemasangan standar yang ditemukan di sistem kelistrikan industri dan komersial.
