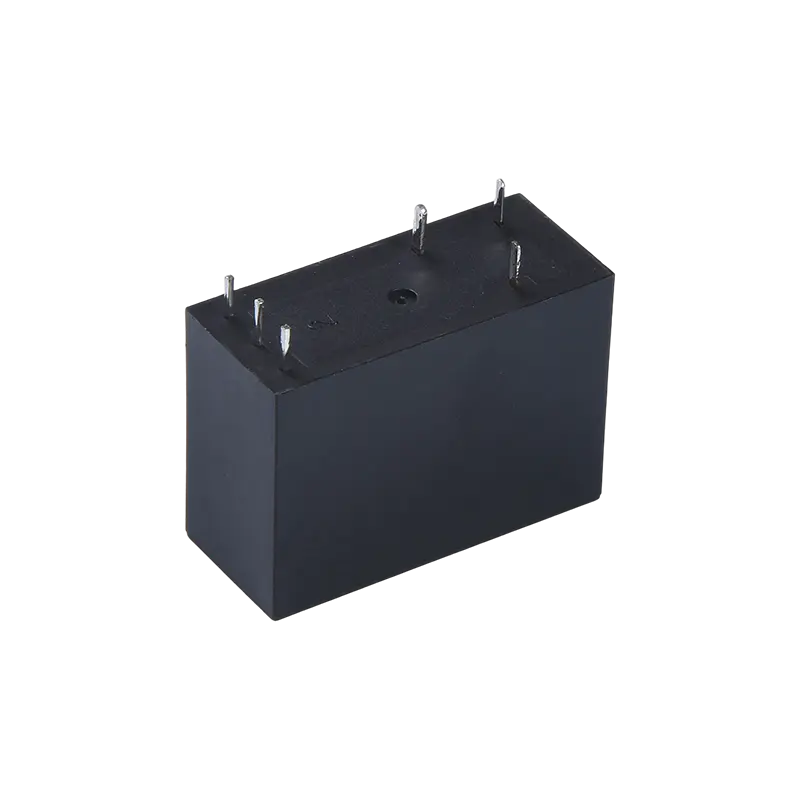

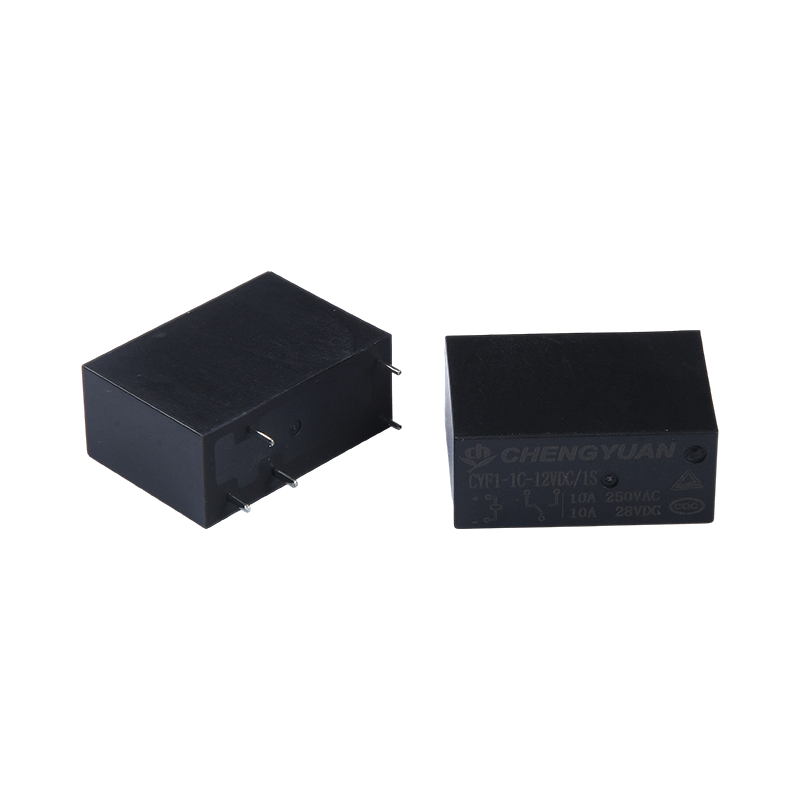

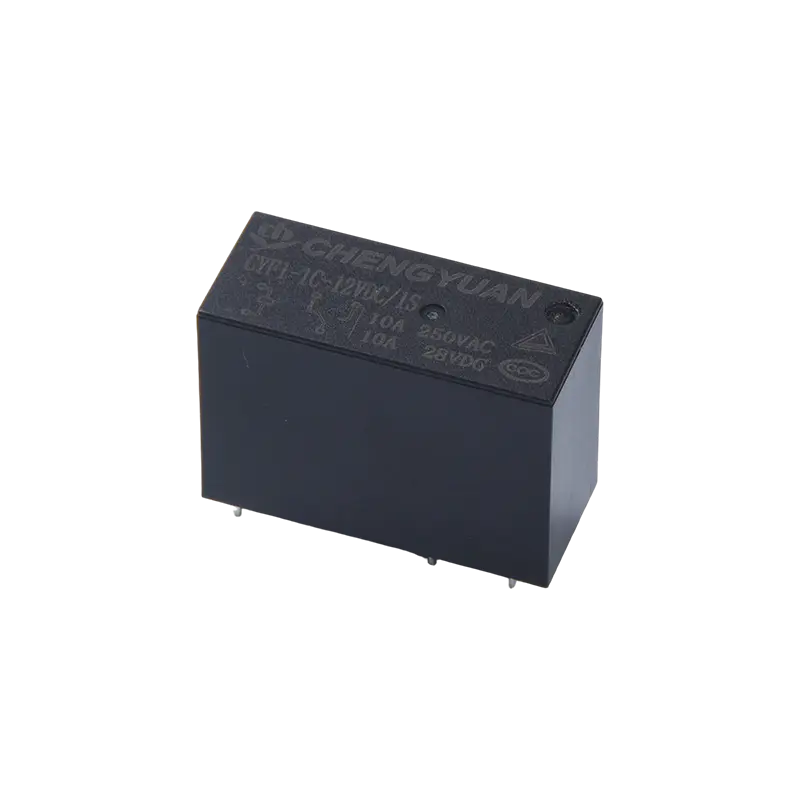

Keunggulan Produk:
• Konsumsi Daya Statis Nol: Memanfaatkan prinsip penguncian magnetik, status kontak dipertahankan tanpa pasokan daya terus-menerus setelah aktivasi, sehingga secara signifikan mengurangi konsumsi daya siaga sistem.
• Beban Tinggi, Desain Kompak: Mencapai kapasitas peralihan kontak maksimum sebesar 16A dalam paket ultra-kecil, menawarkan kepadatan daya tinggi dan menghemat ruang PCB.
• Memori Keadaan Mati: Posisi kontak tetap tidak berubah setelah listrik padam, dan keadaan semula dipertahankan tanpa penggerak saat listrik dipulihkan, cocok untuk sirkuit cadangan atau interlock pengaman.
Fitur:
• Kapasitas peralihan kontak maksimum 16A
• Tersedia dalam konfigurasi kontak pergantian kutub tunggal dan ganda
• Ukuran ultra-kecil, pin PCB standar
• Tersedia dalam tipe tersegel dan tahan fluks
• Produk ramah lingkungan (sesuai ROHS)
• Dimensi: (28,9*12,6*20,6)mm
Aplikasi Utama:
• Meteran Cerdas dan Manajemen Energi: Digunakan untuk kontrol peralihan jarak jauh pada meteran prabayar dan pemutus sirkuit pintar, sehingga mencapai konsumsi daya yang rendah melalui kait magnetis.
• Peralatan Hemat Energi: Diintegrasikan ke dalam kontrol daya utama peralatan seperti AC dan pemanas air untuk mengurangi konsumsi daya siaga dan memenuhi standar efisiensi energi.
• Pasokan Listrik dan Penyimpanan Energi yang Tak Terputus: Digunakan dalam rangkaian pengalihan keluaran UPS dan inverter fotovoltaik, memastikan kontinuitas sistem dengan mempertahankan kondisi selama pemadaman listrik.
• Sistem Keselamatan dan Proteksi Kebakaran: Digunakan dalam sistem alarm dan sirkuit kontrol pencahayaan darurat untuk memastikan status sakelar yang andal saat listrik padam secara tiba-tiba.
Parameter Kontak
| Konfigurasi Kontak | 1A/1C | 2A/2C |
| Hubungi Resistensi | <50mΩ (1A 6VDC) |
| Bahan Kontak | AgSnO₂,AgCdO |
| Beban Kontak (Resistif) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Tegangan Peralihan Maksimum | 250VAC / 28VDC |
| Arus Peralihan Maksimum | 20A/16A/10A | 8A/5A |
| Daya Pengalihan Maksimum | 5000VA/480W | 1200VA/150W |
| Daya Tahan Mekanis | siklus 1×10⁷ |
| Daya Tahan Listrik | 1×10⁵ siklus |
Parameter Kumparan
| Nilai Kekuatan Kumparan - | Kumparan Tunggal 540mW |
| Kumparan Ganda ≦1W (Daya bervariasi berdasarkan spesifikasi) |
| Kenaikan Suhu Kumparan | 26°C (47°F) pada voltase pengenal |
| Suhu Maksimum | 130°C (266°F) |
Tabel Spesifikasi Kumparan
| Tegangan Terukur (VDC) | Setel/Setel Ulang Tegangan (VDC) | Lebar Pulsa (ms) | Resistensi Kumparan Ganda (Ω±10%) | Resistansi Kumparan Tunggal (Ω±10%) |
| kumparan 1 | Gulungan 2 |
| 3 | ≤2.40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4.00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9.60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19.2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38.4 | ≥50 | 2780 | 2315 | 4267 |
Parameter Kinerja
| Resistensi Isolasi | 100MΩ (500VDC) |
| Tegangan Tahan Dielektrik | Antara Kontak dan Coil | 5000VAC selama 1 menit |
| Antara Kontak Terbuka | 750VAC selama 1 menit |
| Waktu Pengoperasian (pada tegangan pengenal) | ≤10ms |
| Waktu Pelepasan (pada tegangan pengenal) | ≤5ms |
| Syok | Stabilitas | 100m/dtk² (10g) |
| Kekuatan | 1000m/s² (100g) |
| Getaran | 10Hz~55Hz, amplitudo ganda 1,5mm |
| Kelembaban | 35%~85% RH |
| Kisaran Suhu | -40°C ~ 85°C |
| Tipe Terminal | Jenis PCB |
| Berat | Sekitar 10g |
| Jenis Kemasan | Tipe bersegel plastik, tipe tahan solder |
Sertifikasi Keamanan
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC karena phi=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A250VAC karena phi=1 8A 28/R=0ms |
Contoh tanda pemesanan
Model relai CYF
Tegangan kumparan 5 6 9 12 18 24 48 VDC
Formulir kontak 1A: satu grup biasanya terbuka, 1C: satu grup konversi, 2A: dua grup biasanya terbuka, 2C dua grup konversi
Bentuk kumparan 1S : kumparan tunggal 2S : kumparan ganda
Bahan kontak T: AgSnO2, Tidak ada: AgCdO
Keterangan: (1) Di lingkungan yang mengandung gas berbahaya seperti H2S, SO2, NO2, dll., disarankan untuk menggunakan produk bersegel plastik, dan harap melakukan pengujian dan konfirmasi dalam penggunaan sebenarnya; bila pembersihan menyeluruh tidak diperlukan, disarankan
Disarankan untuk memberikan prioritas pada produk yang tahan fluks;
- Produk ini merupakan produk ramah lingkungan. Harap tandai nomor fitur yang sesuai saat memesan, dengan (551) menunjukkan kepatuhan RoHS (kontak mengandung kadmium), dan (555) menunjukkan kepatuhan RoHS (kontak tidak mengandung kadmium).
Diagram pengkabelan, unit ukuran lubang pemasangan: mm
(1) Toleransi dimensi tidak ditentukan untuk beberapa dimensi eksternal produk. Ketika dimensi eksternal ≤1mm, toleransinya adalah ±0,2mm; ketika dimensi eksternal antara 1~5mm, toleransinya adalah ±0,3mm.
Jika ukuran keseluruhan >5mm, toleransinya adalah ±0,4mm;
(2) Dimensi lubang pemasangan tanpa toleransi dimensi adalah ±0,1 mm.
Hal yang perlu diperhatikan:
- Status pabrik dari relai pengunci magnetik adalah status reset, namun karena faktor-faktor seperti benturan selama transportasi atau pemasangan relai, hal ini dapat berubah ke status tindakan. Oleh karena itu, saat menggunakan (catu daya
Saat terhubung, harap setel ulang ke status tindakan atau setel ulang status sesuai kebutuhan.
- Untuk memastikan bahwa relai pengunci magnet berfungsi atau disetel ulang, tegangan eksitasi yang diterapkan pada kumparan harus mencapai tegangan pengenal, dan lebar pulsa harus lebih besar dari 5 kali aksi atau waktu reset. Jangan
Saat memberikan tegangan pada kumparan aksi dan reset, jangan memberikan tegangan pada kumparan dalam waktu lama (lebih dari 1 menit).
- Selama pengangkutan, penyimpanan, dan penggunaan produk, harap jauhkan produk dari medan magnet yang kuat untuk menghindari perubahan tegangan pengoperasian dan pengaturan ulang tegangan.
