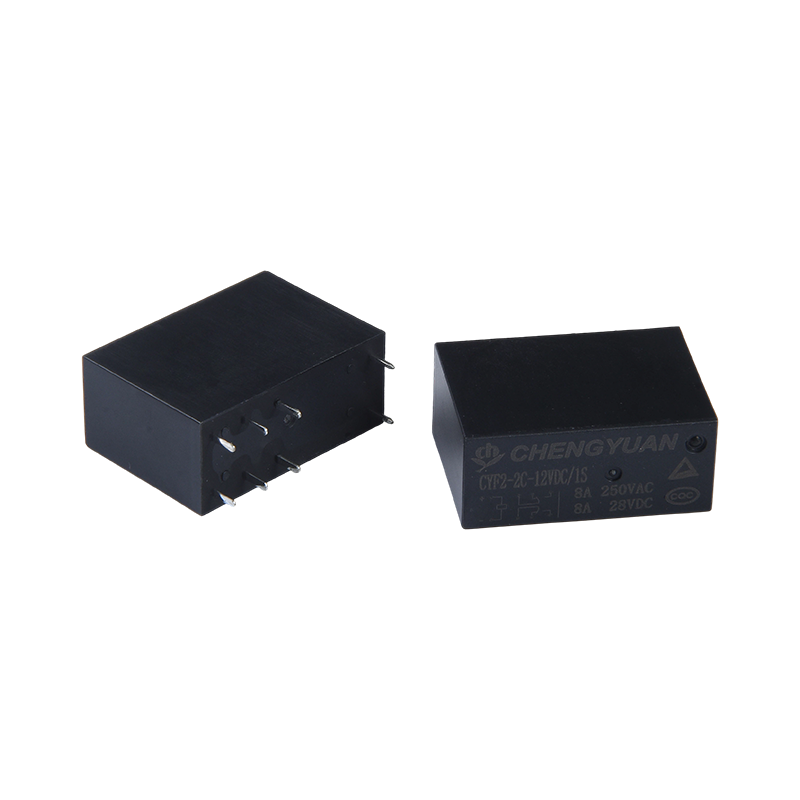

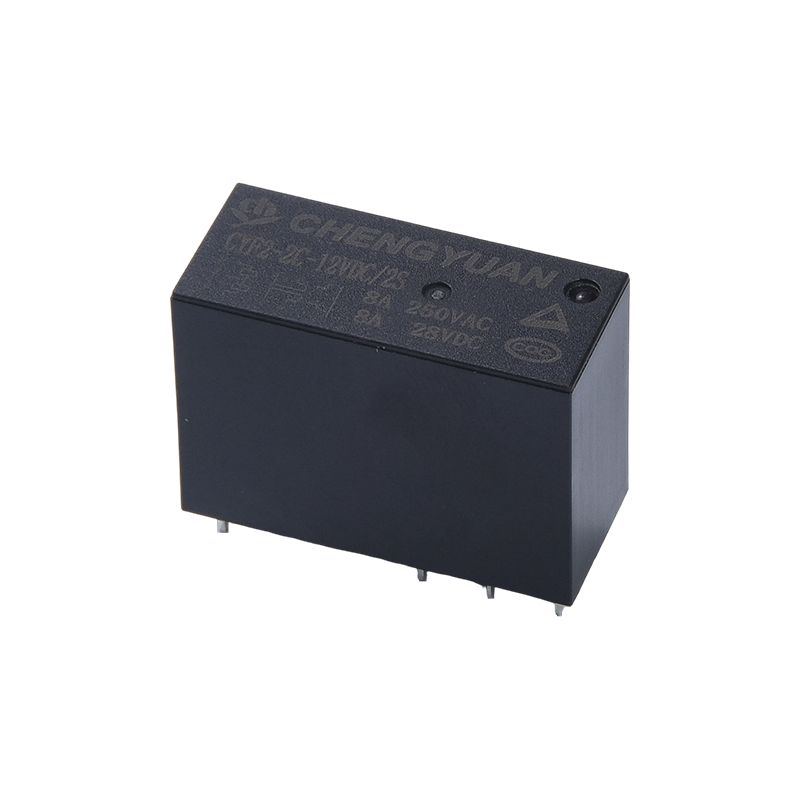

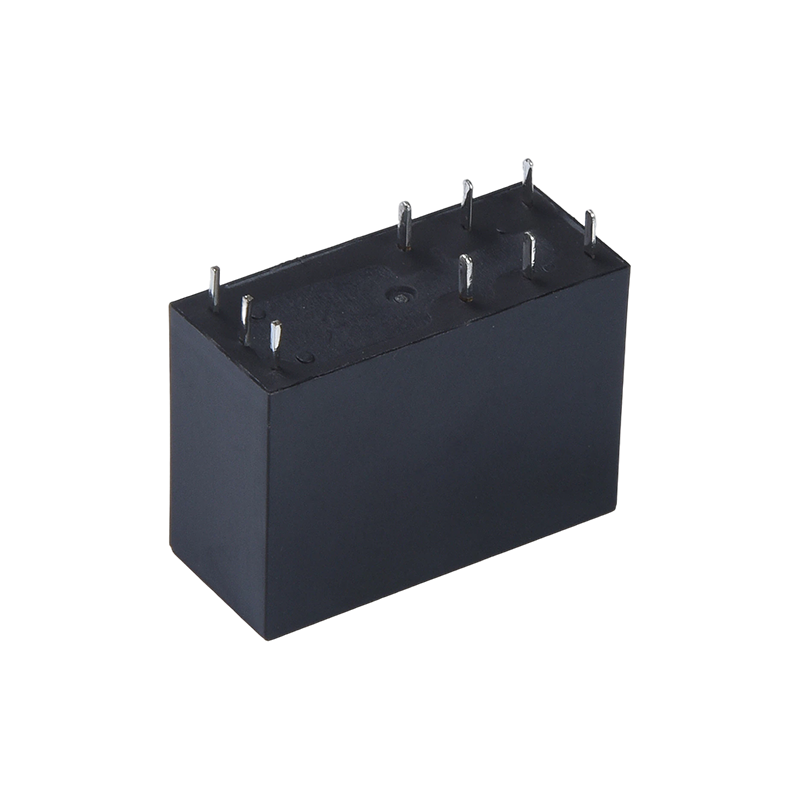

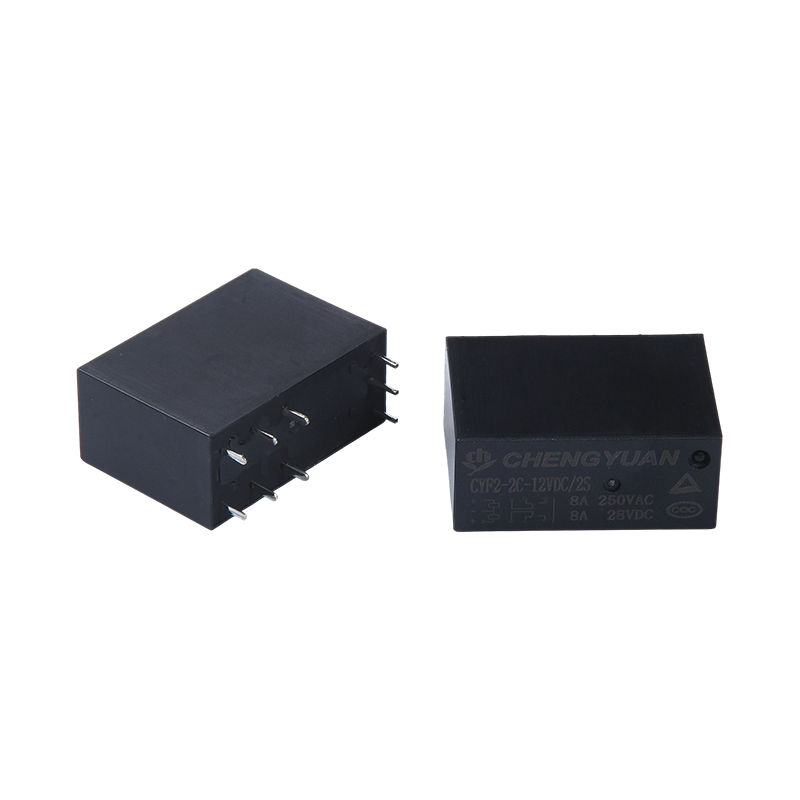

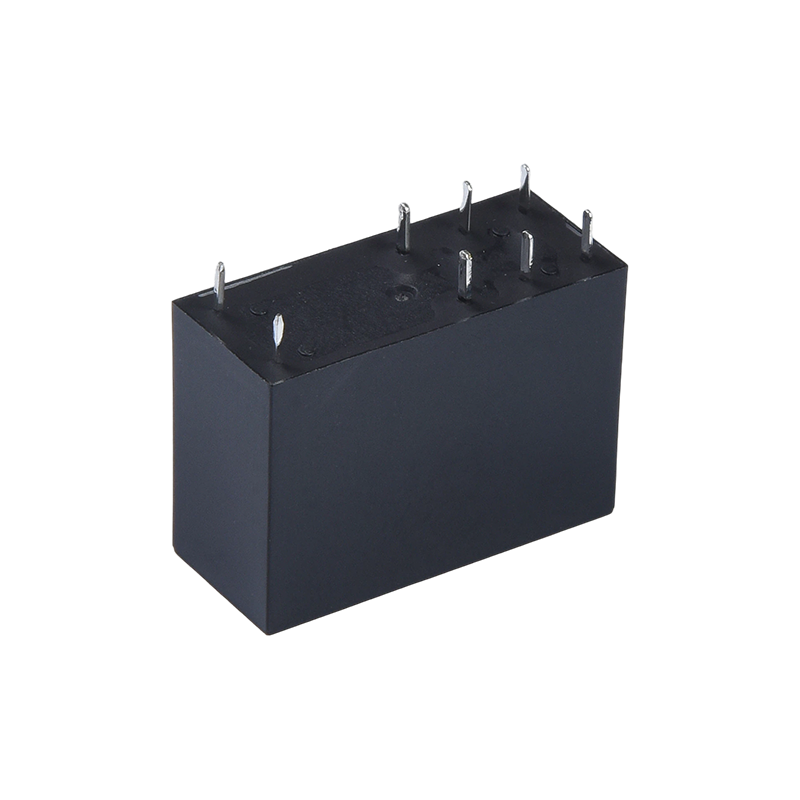

Fitur:
1. Fungsi Penguncian Magnetik: Menggunakan eksitasi pulsa; koil mengkonsumsi daya hanya selama momen peralihan, dan status kontak terkunci sendiri setelah dimatikan, sehingga secara signifikan mengurangi konsumsi energi sistem.
2. Peralihan Beban Tinggi: Kontak mendukung peralihan arus 8A, memenuhi kebutuhan kontrol daya tinggi peralatan rumah tangga seperti AC dan oven microwave.
3. Isolasi Tegangan Penahan Tinggi: Tegangan penahan antara koil dan kontak mencapai 5000V, memberikan kinerja isolasi listrik yang sangat baik dan memastikan keamanan rangkaian kontrol.
4. Desain Kompak: Ukuran kecil dan struktur kompak, ideal untuk pemasangan kepadatan tinggi pada papan PCB.
5. Rentang Kumparan Tegangan Lebar: Menawarkan berbagai spesifikasi koil dari 3VDC hingga 48VDC, beradaptasi dengan voltase kontrol yang berbeda.
6. Sertifikasi Keselamatan: bersertifikat TUV dan CQC, mematuhi standar keselamatan internasional.
Aplikasi Khas:
1. Peralatan Komunikasi: Digunakan di stasiun pangkalan komunikasi dan peralatan switching untuk peralihan sirkuit berdaya rendah dan perutean sinyal.
2. Peralatan Rumah Tangga: Cocok untuk AC, oven microwave, dan peralatan lainnya sebagai saklar kontrol daya hemat energi.
3. Peralatan Keamanan: Digunakan dalam sistem alarm keamanan dan kontrol akses untuk memastikan bahwa status penguncian atau alarm asli tetap dipertahankan bahkan jika terjadi pemadaman listrik.
4. Peralatan Kantor: Diterapkan pada peralatan otomasi kantor, seperti mesin fotokopi dan printer, untuk mengurangi konsumsi daya siaga.
Data Kontak
| Ketik | CYA |
| Materi kontak | Paduan perak |
| Hubungi resistensi | Maks. 100 mΩ (pada 1A 16VDC) |
| Nilai beban (Beban resistif） | 10A250VAC |
| Maks. mengalihkan arus | 15A |
| Maks. tegangan peralihan | 250VAC |
| Maks. mengalihkan daya | 2500VA |
| Minimal. berpindah beban | 6V 1A |
Karakteristik
| Waktu pengoperasian (pada tegangan koil terukur) | 8 ms Maks. ( Tanpa dioda) |
| Waktu rilis | 5 ms Maks. ( Tanpa dioda) |
| Resistensi isolasi | Minimal 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka:750VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak: 1500VAC , 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 10G Min |
| Merusak | 10G Min |
| Daya tahan | Daya tahan mekanis （10800ops./h) | 10.000.000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./h) | 100.000 operasi.(pada suhu kamar) |
| Suhu lingkungan | -40℃~ 85℃( tanpa kondensasi) |
| Berat | Sekitar 8,5g |
Data Kumparan (pada 20℃)
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 3 | 120 | 25 | Sekitar 0,36W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Data yang ditampilkan di atas adalah nilai awal. Jangan menerapkan tegangan maksimum yang diijinkan pada koil selama lebih dari 10 menit untuk menghindari panas berlebih pada koil.

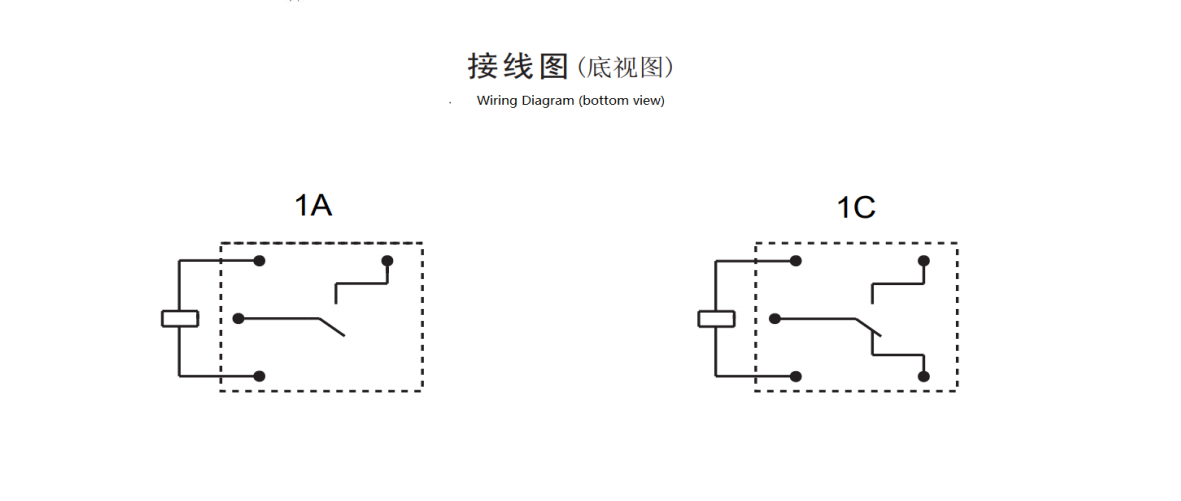

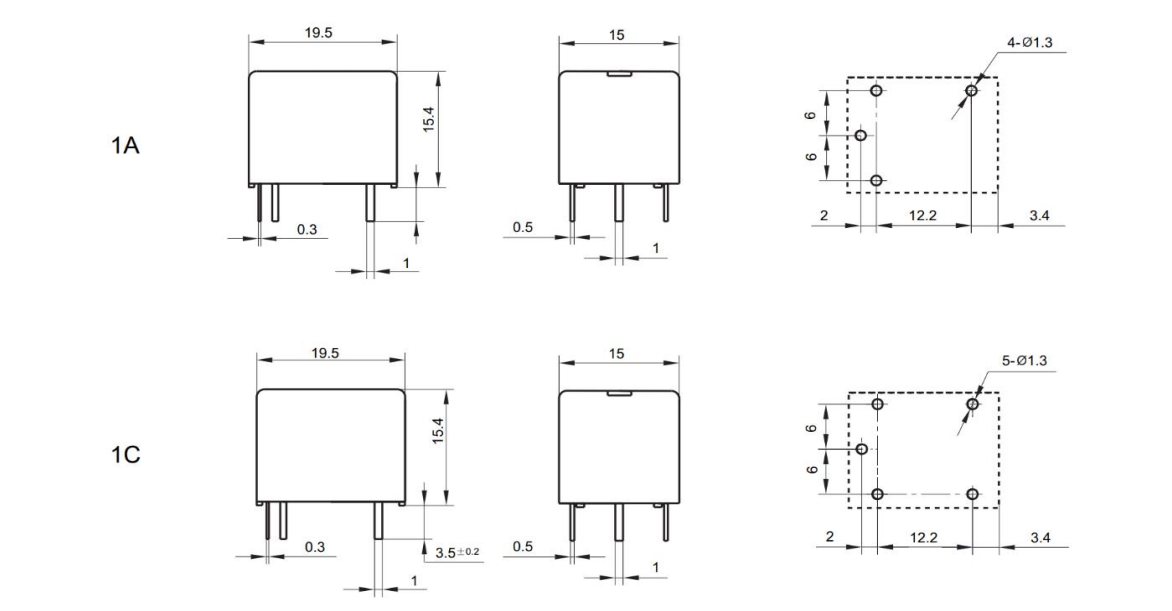

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

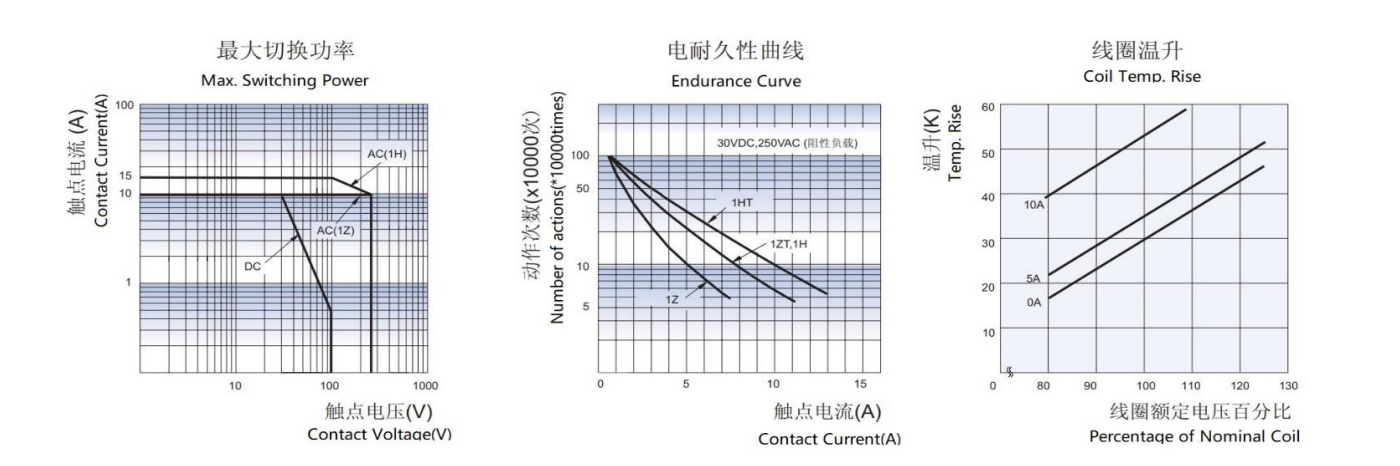

Kurva Karakteristik
CYA - 1 - C - 12VDC - H - D - T - XX
0
1: Jenis: CYA
2: Jumlah Tiang: 1-1 Tiang
3: Pengaturan Kontak: C Dari C ; H Dari A ; B Dari B
4: Tegangan Nominal: 3,5,6,9,12,18,24,48VDC
5: Warna Penutup: T -Putih; H-Hitam; L-Biru 6:Daya Kumparan: D-0,45W L-0,36W
7: Konstruksi Pelindung: tahan S-Flux,
SH- Tipe tertutup dapat dicuci
8: Parameter Khusus: Tipe Nihil-Standar
Huruf atau angka-Persyaratan khusus
(1): Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
(2): Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
(3): Persyaratan khusus pelanggan (XX) akan dievaluasi oleh perusahaan kami dan kemudian ditandai dengan simbol karakteristik.
