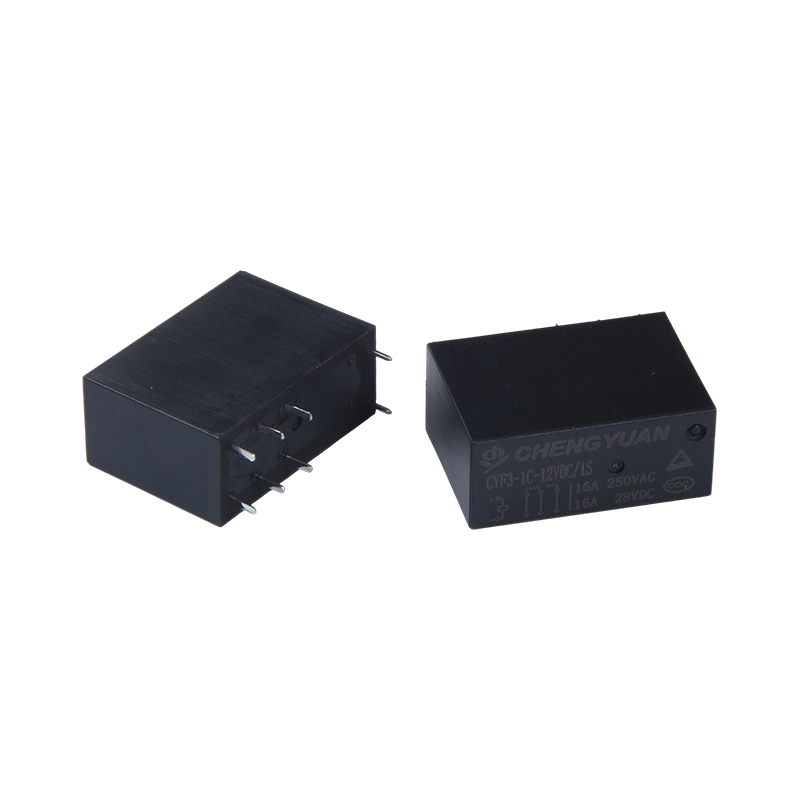

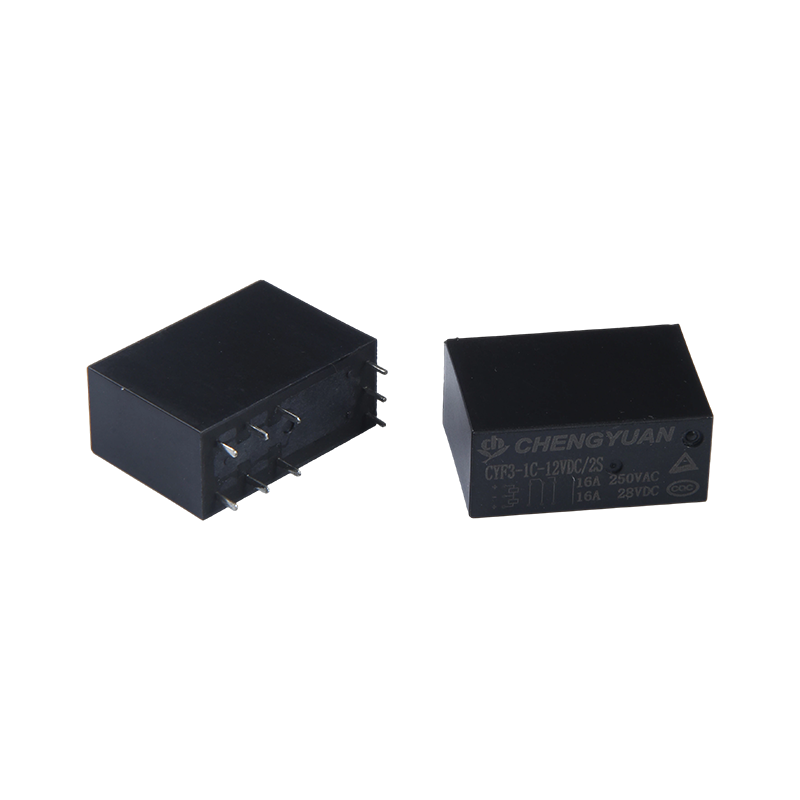

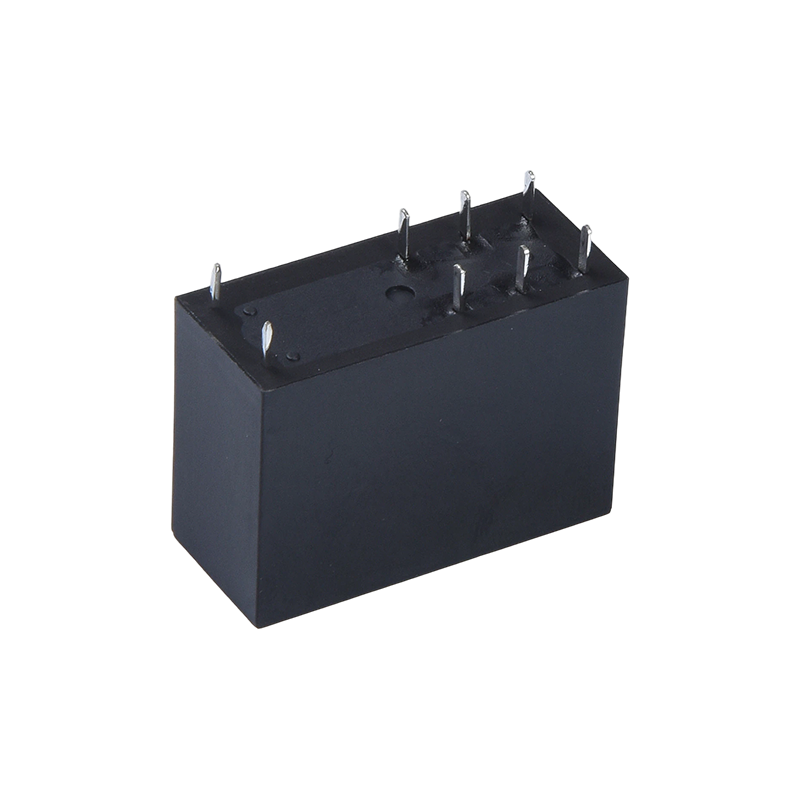

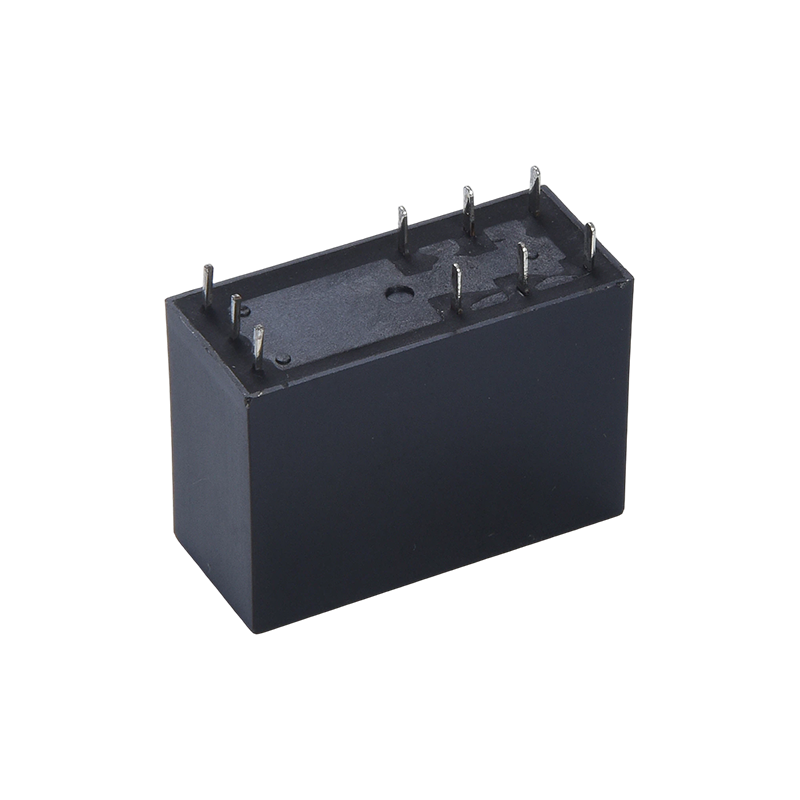

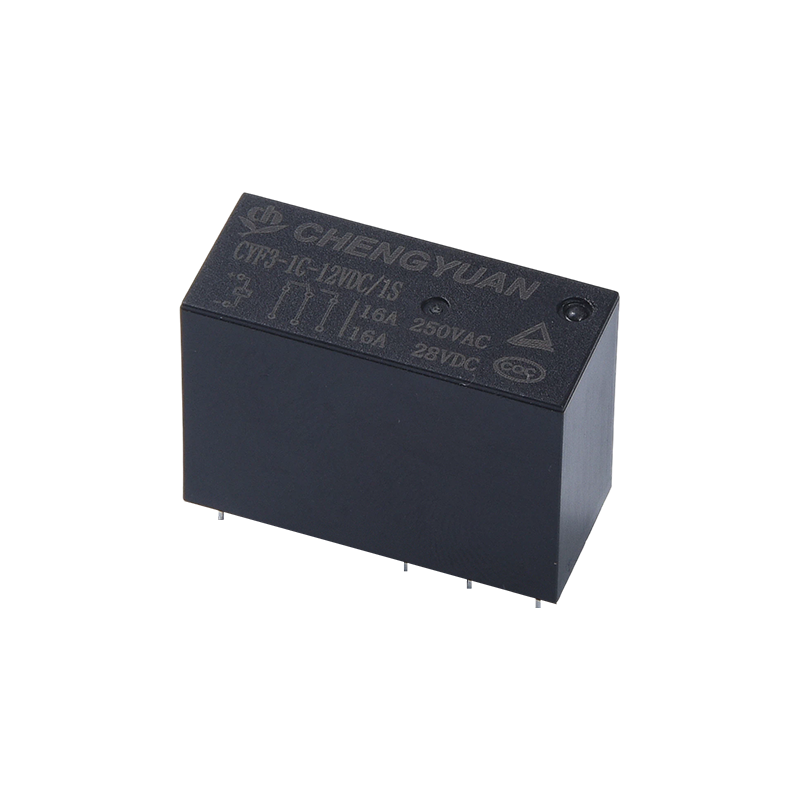

I. Struktur Produk dan Fitur Pemasangan
1. Struktur Inti: Mengadopsi struktur kait magnetik, memastikan bahwa kondisi saat ini dipertahankan bahkan setelah daya dihilangkan dari ujung kontrol, mencapai peralihan daya nol.
2. Karakteristik Instalasi: Ukuran kecil, cocok untuk skenario instalasi kepadatan tinggi, secara efektif menghemat ruang papan PCB;
3. Dapat Beradaptasi dengan Perakitan Otomatis: Desain struktural kompatibel dengan proses pemasangan standar, memfasilitasi perakitan massal dan meningkatkan efisiensi produksi.
II. Skenario yang Berlaku
1. Peralatan Komunikasi: Cocok untuk peralihan dan kontrol sirkuit di berbagai perangkat komunikasi, memastikan transmisi sinyal stabil;
2. Peralatan Keamanan: Cocok untuk pemantauan keamanan, sistem alarm, dan peralatan keamanan lainnya, memastikan pengoperasian yang aman dengan keandalan dan ketahanan tegangan yang tinggi.
3. Peralatan Kantor: Digunakan untuk pengendalian sirkuit internal pada peralatan kantor seperti printer dan mesin fotokopi;
4. Peralatan Rumah Tangga: Cocok untuk kontrol beban dan peralihan sirkuit pada peralatan rumah tangga seperti AC dan oven microwave.
AKU AKU AKU. Keuntungan Inti
1. Kapasitas Beban Tinggi: Kapasitas peralihan kontak 17A, cocok untuk kebutuhan kontrol peralatan berdaya menengah dan tinggi, dengan jangkauan aplikasi yang lebih luas;
2. Resistansi Tegangan Tinggi: resistansi tegangan 5000V, meningkatkan keamanan di lingkungan sirkuit yang kompleks;
3. Instalasi Fleksibel: Ukuran kecil untuk instalasi kepadatan tinggi, menghemat ruang internal;
4. Konsumsi Daya Rendah dan Retensi Jangka Panjang: Struktur kait magnetik mencapai peralihan daya nol dan retensi keadaan jangka panjang, sehingga mengurangi konsumsi energi.
5. Sertifikasi Resmi: bersertifikat TUV dan CQC, mengurangi risiko kegagalan dan meningkatkan keandalan.
Data Kontak
| Ketik | CYA |
| Materi kontak | Paduan perak |
| Hubungi resistensi | Maks. 100 mΩ (pada 1A 16VDC) |
| Nilai beban (Beban resistif） | 10A250VAC |
| Maks. mengalihkan arus | 15A |
| Maks. tegangan peralihan | 250VAC |
| Maks. mengalihkan daya | 2500VA |
| Minimal. berpindah beban | 6V 1A |
Karakteristik
| Waktu pengoperasian (pada tegangan koil terukur) | 8 ms Maks. ( Tanpa dioda) |
| Waktu rilis | 5 ms Maks. ( Tanpa dioda) |
| Resistensi isolasi | Minimal 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka:750VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak: 1500VAC , 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 10G Min |
| Merusak | 10G Min |
| Daya tahan | Daya tahan mekanis （10800ops./h) | 10.000.000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./h) | 100.000 operasi.(pada suhu kamar) |
| Suhu lingkungan | -40℃~ 85℃( tanpa kondensasi) |
| Berat | Sekitar 8,5g |
Data Kumparan (pada 20℃)
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 3 | 120 | 25 | Sekitar 0,36W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Data yang ditampilkan di atas adalah nilai awal. Jangan menerapkan tegangan maksimum yang diijinkan pada koil selama lebih dari 10 menit untuk menghindari panas berlebih pada koil.
Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)
Kurva Karakteristik
CYA - 1 - C - 12VDC - H - D - T - XX
0
1: Jenis: CYA
2: Jumlah Tiang: 1-1 Tiang
3: Pengaturan Kontak: C Dari C ; H Dari A ; B Dari B
4: Tegangan Nominal: 3,5,6,9,12,18,24,48VDC
5: Warna Penutup: T -Putih; H-Hitam; L-Biru 6:Daya Kumparan: D-0,45W L-0,36W
7: Konstruksi Pelindung: tahan S-Flux,
SH- Tipe tertutup dapat dicuci
8: Parameter Khusus: Tipe Nihil-Standar
Huruf atau angka-Persyaratan khusus
(1): Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
(2): Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
(3): Persyaratan khusus pelanggan (XX) akan dievaluasi oleh perusahaan kami dan kemudian ditandai dengan simbol karakteristik.
