Panduan Kontaktor Tungku: Tegangan Kumparan, Peringkat Kontak, Pengujian, dan Penggantian

Panggilan tanpa panas pada pagi terdingin dalam setahun biasanya berakhir pada komponen yang sama. Termostat berbunyi, papan kontrol mengirimkan 24 VAC, trafo memeriksa, dan elemen pemanas masih dingin. Kontaktor tungku adalah bagian yang berhenti melakukan tugasnya.

Kontaktor tungku adalah saklar tugas berat yang dioperasikan secara elektrik. Kumparan tegangan rendah, hampir selalu 24 VAC pada peralatan perumahan, menarik kontak tegangan saluran yang membawa arus penuh elemen pemanas atau motor blower. Tiga angka menentukan bagian yang benar: tegangan koil, nilai arus kontak pada tegangan yang diberikan, dan konfigurasi kutub. Cocokkan ketiganya dan kontaktor akan bekerja selama bertahun-tahun pada musim pemanasan. Lewatkan satu dan hasilnya adalah kontak yang dilas, kumparan yang berceloteh, atau panggilan tanpa panas yang sama pada musim dingin mendatang.

Apa yang Dilakukan Kontaktor Tungku di Sirkuit

Kontaktor ada untuk menjauhkan kabel kontrol tegangan rendah dari tegangan saluran. Termostat dan papan kontrol bekerja pada 24 VAC, yang aman untuk disalurkan melalui kabel termostat tipis. Elemen pemanas, motor blower, dan kompresor bekerja pada 120, 208, 240, atau 277 VAC dan dapat menarik puluhan ampere. Kontaktor berada di batas itu. Kumparannya disambungkan ke sirkuit kontrol, kontaknya disambungkan ke sirkuit saluran, dan keduanya tidak pernah bersentuhan secara elektrik.

Tempat tinggal bagian tersebut bergantung pada peralatannya:

• Tungku listrik dan pengendali udara: kontaktor mengganti kumpulan elemen pemanas, sering kali bekerja bersama sequencer yang menyalakan elemen selama beberapa detik.
• Tungku gas: kontaktor atau relai kipas mengalihkan motor blower pada tegangan saluran setelah dewan memutuskan bahwa penukar panas cukup hangat.
• Unit yang dikemas dan bagian luar ruangan: kontaktor mengalihkan kompresor dan kipas kondensor secara bersamaan, itulah sebabnya peringkatnya dikutip dalam ampli rotor terkunci serta ampli berjalan.

Sebaiknya pisahkan kontaktor dari relai kecil di papan kontrol tungku. Relai papan mengganti katup gas, induser, atau pelembab udara dan menangani satu atau dua amp. Kontaktor menangani beban berat, dan perbedaan tugas tersebut mendorong setiap peringkat yang tercetak pada labelnya.

Angka-angka Yang Penting Sebelum Anda Tentukan atau Ganti

Tegangan koil didahulukan. Kumparan 24 VAC tidak akan menarik dengan baik pada rangkaian 120 VAC, dan kumparan 240 VAC pada rangkaian 24 VAC tidak akan bergerak. Kebanyakan trafo tungku perumahan memiliki daya 24 VAC dan diberi daya sekitar 40 VA, cukup untuk koil kontaktor ditambah katup gas dan papan. Kumparan tahan terhadap beberapa kendur, namun jika trafo lemah atau kabel termostat terlalu kecil, kontaktor akan berceloteh alih-alih menutup dengan rapi, dan berceloteh akan membakar koil lebih cepat dari apa pun.

Peringkat kontak berada di urutan kedua dan memiliki dua bagian. Peringkat resistif, seringkali 25, 30, atau 40 A pada 240 hingga 277 VAC, mencakup kumpulan elemen pemanas. Peringkat motor dikutip sebagai ampli beban penuh dan ampli rotor terkunci, dan ini adalah angka yang penting ketika kompresor berada pada kontak. Kontaktor resistif 40 A tidak secara otomatis menjadi kontaktor kompresor 40 A.

Lalu datanglah detail mekanisnya:

• Konfigurasi tiang: tiang tunggal untuk satu kaki, dua tiang untuk 240 VAC satu fasa, tiga tiang untuk tiga fasa.
• Tipe terminal: terminal sekrup, sambungan cepat seperempat inci, atau lug kotak.
• Jejak pemasangan, gaya braket, dan posisi terminal koil.

Ketika bebannya kecil, beberapa peralatan menggunakan relai daya yang disolder ke papan kontrol, bukan kontaktor panel terpisah. Bagian seperti relai PCB CYF3 SPST, berperingkat 16 A pada 250 VAC, mencakup peralihan onboard di mana kontaktor penuh akan berukuran besar.

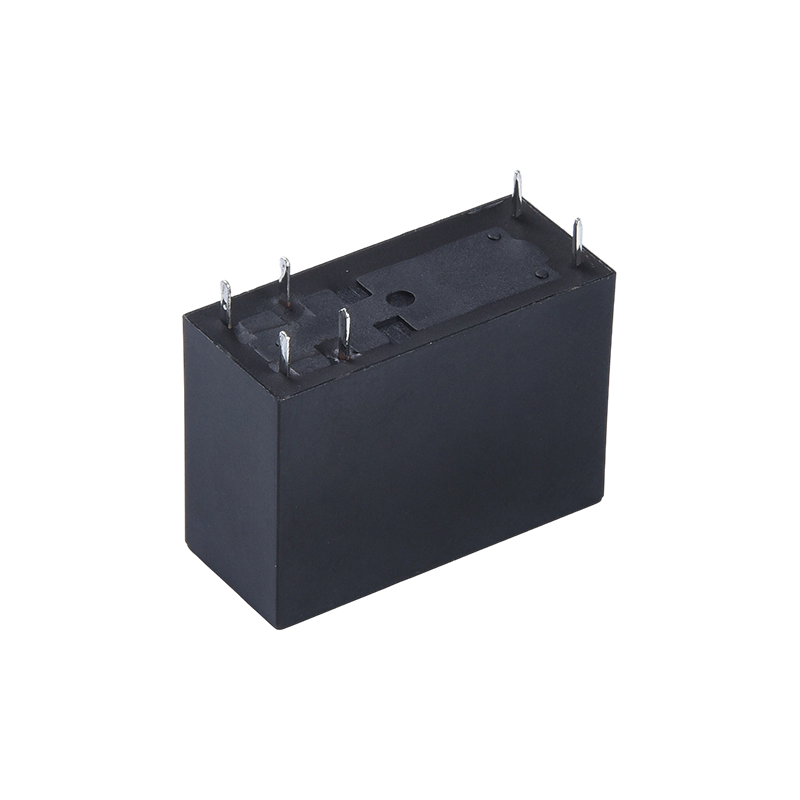

Relai PCB CYF3 untuk Peralihan Onboard Relai PCB 16 A 250 VAC yang ringkas untuk peralihan papan kontrol di mana kontaktor panel terpisah akan berukuran besar; isolasi kontak koil tinggi mendukung peralatan kompak. Lihat Produk →

Gejala Yang Memberitahu Anda Kontaktor Rusak

Kontaktor jarang rusak tanpa peringatan. Pola kegagalan biasanya menunjuk pada bagian yang menyerah.

• Tidak ada panas saat blower menyala: kumparan terbuka, atau papan tidak mengalirkan 24 VAC ke dalamnya. Periksa tegangan pada koil sebelum mengutuk bagian tersebut.
• Berceloteh atau bersenandung: kumparan tidak menerima tegangan yang cukup untuk menahan jangkar, seringkali trafo lemah atau sambungan terkorosi.
• Panas yang tidak mau mati: kontak telah dilas tertutup. Sakelar batas tinggi adalah satu-satunya yang menghentikan elemen, dan akan trip berulang kali hingga kontaktor diganti.
• Bau terbakar atau koil berubah warna: isolasi koil telah rusak, biasanya setelah lama berceloteh atau sirkuit kontrol mengalami korsleting.
• Kontak berlubang atau menghitam: kontaktor masih menutup, namun resistansi pada kontak tertutup telah meningkat, panas terbentuk di terminal, dan pekerjaan berubah menjadi perbaikan kabel dan bukan pertukaran komponen.

Tes penurunan tegangan berenergi menangkap kasus terakhir sebelum menjadi mahal. Dengan kontaktor tertutup dan beban berjalan, ukurlah terminal saluran setiap kutub. Seperangkat kontak yang sehat hanya turun sepersekian volt. Setelah pembacaan naik melewati kira-kira setengah volt pada arus pengenal, pitting sudah berjalan dengan baik dan suku cadang tersebut layak untuk kunjungan servis berikutnya, bukan kerusakan berikutnya.

Menguji Kontaktor Tungku dalam Enam Langkah

Pengujian memakan waktu sekitar lima belas menit dengan multimeter.

1. Matikan listrik pada pemutusan tungku dan pemutus, kemudian verifikasi dengan meteran pada terminal saluran.
2. Foto tata letak terminal sebelum melepas kabel apa pun.
3. Lepaskan kabel kumparan dan ukur tahanan kumparan. Bandingkan dengan nilai papan nama atau satuan yang diketahui bagus. Pembacaan terbuka berarti kumparan gagal.
4. Terapkan 24 VAC dari trafo yang diketahui berfungsi langsung ke koil. Satu klik yang kuat berarti sirkuit magnetis berfungsi. Berdengung atau senyap menunjukkan adanya koil atau kerusakan mekanis.
5. Dengan kumparan tidak diberi energi, periksa kontinuitas di setiap kutub. Itu harus dibaca terbuka. Berikan energi pada koil dan pastikan setiap kutub terbaca tertutup.
6. Hubungkan kembali semuanya, pulihkan daya, dan ukur penurunan tegangan pada kontak tertutup di bawah beban. Langkah ini adalah langkah yang paling sering dilewati, dan merupakan langkah yang memprediksi panggilan berulang.

Memilih Pengganti Tanpa Menurunkan Versi Sirkuit

Penggantian yang paling aman sesuai dengan tegangan koil asli, nilai kontak pada tegangan yang diberikan, jumlah tiang, dan pemasangan. Kesalahan paling umum adalah memasang suatu bagian karena braket dan terminal sejajar sedangkan nilai kontak lebih rendah dari aslinya. Kontaktor 30 A sebagai pengganti komponen 40 A akan bekerja pada hari yang sejuk dan mengelas kontaknya pada pagi dingin pertama ketika setiap bank elemen diberi energi secara bersamaan.

Dua kebiasaan mencegah panggilan balik:

• Verifikasi muatan sebenarnya, bukan hanya label lama. Jika motor blower atau kompresor diganti dengan model yang berbeda, ampli beban penuh mungkin telah berubah.
• Periksa tegangan koil di terminal saat termostat menyala. Pembacaan jauh di bawah 24 VAC berarti kontaktor bukanlah penyebab utama, dan trafo atau kabel kontrol memerlukan perhatian terlebih dahulu.

Peralihan arus tinggi di sirkuit pemanas dan kompresor sering kali disebabkan oleh relai daya kutub tunggal yang kokoh dengan jarak kontak yang besar dan koil yang menahan kuat pada tegangan rendah. Bagian seperti relai SPST arus tinggi CYT90, dengan nilai 30 A hingga 40 A, dibuat persis untuk kelas beban ini.

Relai Arus Tinggi CYT90 untuk Peralihan Berat Relai daya 30A/40A ringkas dengan kontak paduan perak, beberapa opsi pemasangan, dan peralihan arus tinggi untuk peralatan, pemanas, dan peralatan kontrol industri. Lihat Produk →

Dimana Relai Berakhir dan Kontaktor Dimulai

Batasan antara keduanya adalah masalah tugas dan konstruksi, bukan batasan teknis yang tegas. Kontaktor dibuat untuk peralihan tujuan tertentu dengan celah kontak yang lebih lebar, pegas yang lebih berat, dan terminal yang menerima kabel saluran. Prinsip di bawahnya sama dengan prinsip lainnya relai elektromagnetik tujuan umum : kumparan menghasilkan medan magnet yang menarik jangkar dan menggerakkan kontak. Yang berubah adalah arus, material kontak, dan kekuatan mekanik bagian yang bergerak.

Pembuat panel biasanya membagi pekerjaan menjadi dua tingkat. Peralihan daya terjadi pada kontaktor atau relai arus tinggi. Isolasi dan interposisi terjadi pada modul yang dipasang di rel, yaitu bagian seperti modul relai rel MCYF3 14F dengan kontak 16 A dipasang ke dalam kabinet kontrol tungku atau panel pemanas yang lebih besar.

Modul Relai Rel MCYF3 14F untuk Pembuat Panel Modul relai 14F yang dipasang di rel dengan kontak 16 A dan hingga 32 saluran, cocok untuk kontrol terpusat dan ditempatkan di tungku atau panel pemanas. Lihat Produk →

Pertanyaan yang Patut Ditanyakan Saat Anda Membeli dalam Volume

Untuk OEM dan pembuat panel, kontaktor atau relai adalah item kecil dengan pengaruh besar pada biaya garansi. Tiga poin perlu dikonfirmasi sebelum melakukan pemesanan.

• Bahan kontak dan siklus hidup: oksida timah perak dan perak kadmium oksida berperilaku berbeda di bawah beban resistif dan induktif. Tanyakan bahan apa yang digunakan dan berapa jumlah siklus yang diuji pada arus pengenal.
• Konsistensi koil: variasi batch ke batch dalam tegangan pickup dan dropout muncul sebagai obrolan di lapangan. Tanyakan bagaimana kumparan diuji sebelum perakitan.
• Ketertelusuran produksi: kode tanggal, pemeriksaan bahan masuk, dan pengujian ketahanan kontak ujung jalur.

Latar belakang pemasok sama pentingnya dengan lembar data. Ningbo Chengyuan Chuangke Electronics Co., Ltd., yang beroperasi melalui cyrelays.com, telah memproduksi relay dan komponen elektronik di Ningbo sejak tahun 1996 dan menggambarkan dirinya sebagai produsen yang menggabungkan pengembangan, produksi, dan penjualan, dengan paten utilitas yang mencakup kait magnetik dan struktur snap fit. Detail lebih lanjut tersedia di tentang halaman .

Kontaktor tungku adalah bagian sederhana dengan tiga angka kritis. Tegangan koil, peringkat kontak pada tegangan yang diberikan, dan konfigurasi kutub menentukan apakah kumparan dapat bertahan pada musim pemanasan atau gagal pada suatu pagi yang paling dingin. Lakukan dengan benar, verifikasi muatan sebenarnya dan bukan label lama, dan kontaktor tidak lagi menjadi item layanan berulang.
