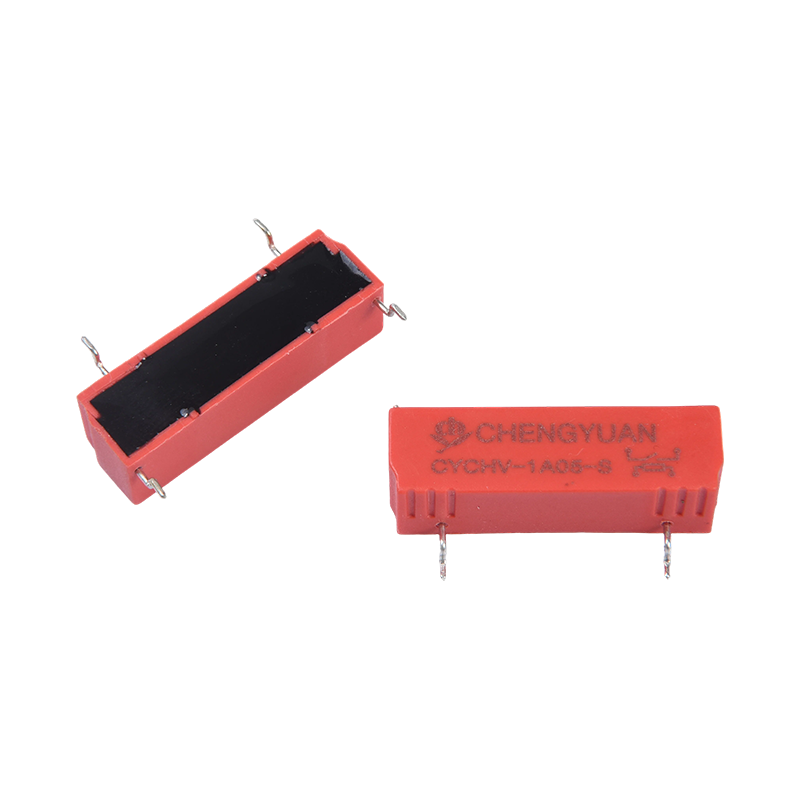

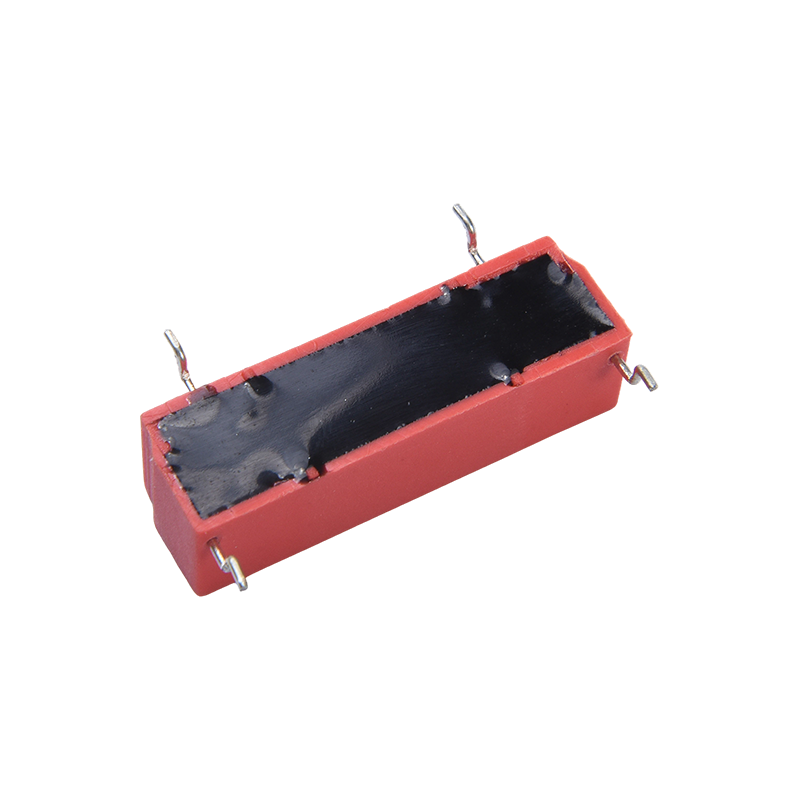

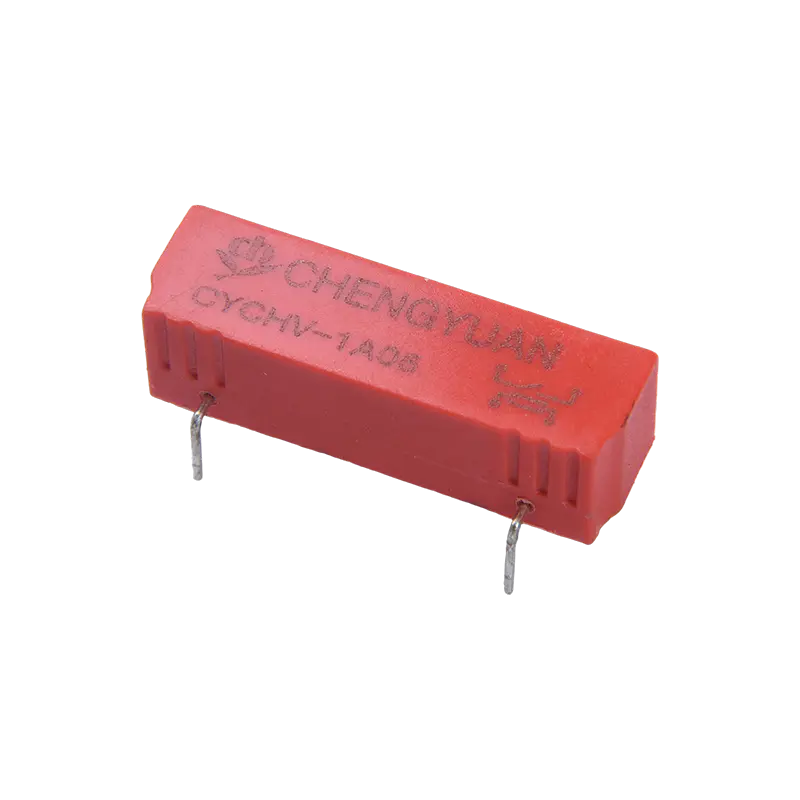

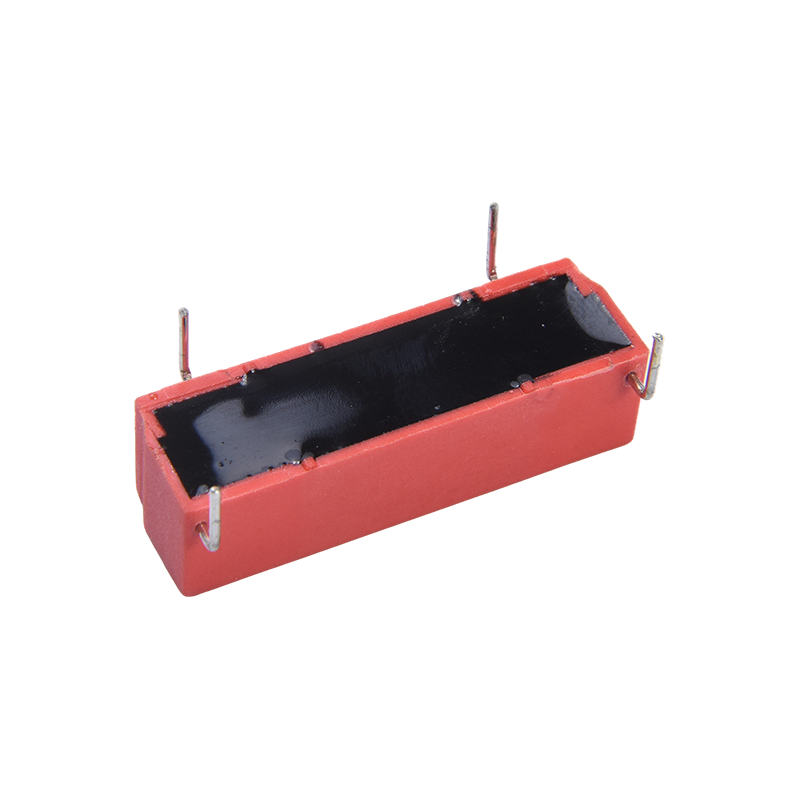

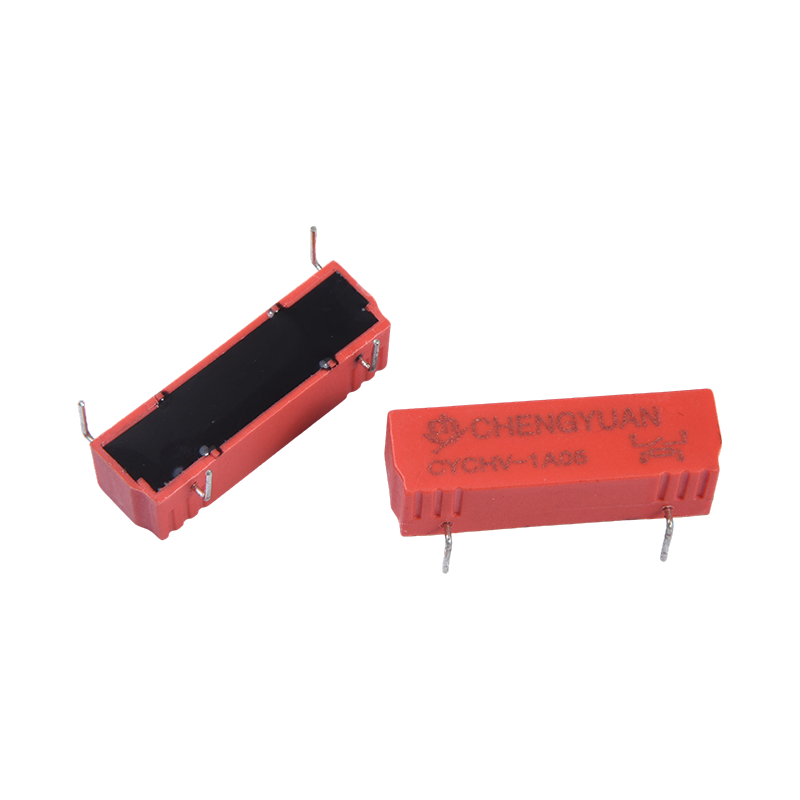

I. Struktur Produk dan Fitur Pemasangan
1. Struktur Inti: Menggunakan struktur saklar buluh magnetik tabung kaca tertutup, memanfaatkan medan magnet untuk mengontrol aksi saklar buluh, mencapai isolasi efektif sirkuit tegangan tinggi dan rendah;
2. Desain Miniatur: Ukuran kompak, cocok untuk pemasangan PCB, menghemat ruang instalasi internal dan memfasilitasi tata letak kepadatan tinggi;
3. Stabilitas Kinerja: Memiliki sensitivitas tinggi, masa pakai mekanis yang lama, dan ketahanan yang kuat terhadap gangguan lingkungan, memastikan pengoperasian yang stabil dalam kondisi kerja yang kompleks.
II. Fungsi Inti dan Skenario yang Berlaku
1. Fungsi Inti: Menyediakan isolasi, peralihan, dan kontrol sirkuit tegangan tinggi, sekaligus menawarkan deteksi sinyal, kontrol konsumsi daya rendah, dan fungsi peralihan dengan keandalan tinggi, cocok untuk aplikasi tahan ledakan/tahan lembab;
2. Bidang Energi Baru: Berlaku untuk deteksi isolasi dan sistem manajemen arus pada kendaraan listrik, tiang pengisi daya, inverter, peralatan penyimpanan energi, dll.
3. Bidang Pengujian dan Instrumentasi: Digunakan dalam aplikasi isolasi tegangan tinggi untuk instrumen, catu daya tegangan tinggi, dan bidang pengujian lainnya;
4. Skenario Tegangan Tinggi Lainnya: Cocok untuk peralatan uji otomatis (ATE), perangkat medis, fotovoltaik, stasiun pangkalan, dan aplikasi lain yang memerlukan isolasi tegangan tinggi dan peralihan yang andal. IV. Memanfaatkan Keunggulan Inti
1. Resistansi tegangan ultra-tinggi: Karakteristik insulasi yang sangat baik dan kinerja ketahanan tegangan yang unggul antara kontak dan kumparan memastikan pengoperasian yang aman di lingkungan bertegangan tinggi.
2. Miniaturisasi dan kompatibilitas tegangan tinggi: Mencapai kemampuan peralihan tegangan tinggi dalam ukuran yang ringkas, memenuhi tuntutan ganda miniaturisasi peralatan dan kontrol tegangan tinggi;
3. Beragam aplikasi: Mencakup berbagai bidang aplikasi tegangan tinggi seperti energi baru, instrumen uji, peralatan medis, dan komunikasi, menawarkan keserbagunaan yang kuat.
4. Umur panjang dan keandalan tinggi: Masa pakai mekanis yang panjang, sensitivitas tinggi, dan sertifikasi resmi mengurangi biaya pemeliharaan peralatan dan risiko kegagalan.
| Data Kontak |
| Ketik | CYCHV |
| Materi kontak | Paduan rhodium |
| Pengaturan Kontak | 1A |
| Hubungi resistensi | ≤ 150 mΩ Maks. (pada 1A 16VDC) |
| Nilai beban (Beban resistif） | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| Maks. mengalihkan arus | 1A |
| Maks. tegangan peralihan | 1500VAC/1000VDC |
| Maks. Membawa Arus | 2,5A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | ≤ 1,5 ms Maks. |
| Waktu rilis | ≤ 0,5 ms Maks. |
| Resistensi isolasi | Minimal 10.000MΩ (pada 100VDC,RH<45%) |
| Kekuatan dielektrik | Antara kontak terbuka: Standar3000VDC Tipe tekanan tinggi3500VDC |
| Antara koil dan kontak: 7000VDC |
| Ketahanan terhadap getaran | 10-55Hz,20g |
| Resistensi guncangan | 1/2 setengah gelombang sinus, 11ms, 3 aksial, 30G |
| Daya tahan | Daya tahan mekanis （10800ops./jam) | 100000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./h) | 100.000 operasi. (pada suhu kamar) |
| Suhu lingkungan | -40℃~ 105℃ |
| Berat | Kira-kira. 4,5 gram |
| Data Kumparan (pada 20℃) |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 5 | 40 | 120 | 0.2 | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Data yang ditampilkan di atas adalah nilai awal. Jangan gunakan tegangan maksimum yang diizinkan pada koil selama lebih dari 10 menit untuk menghindari panas berlebih pada koil.

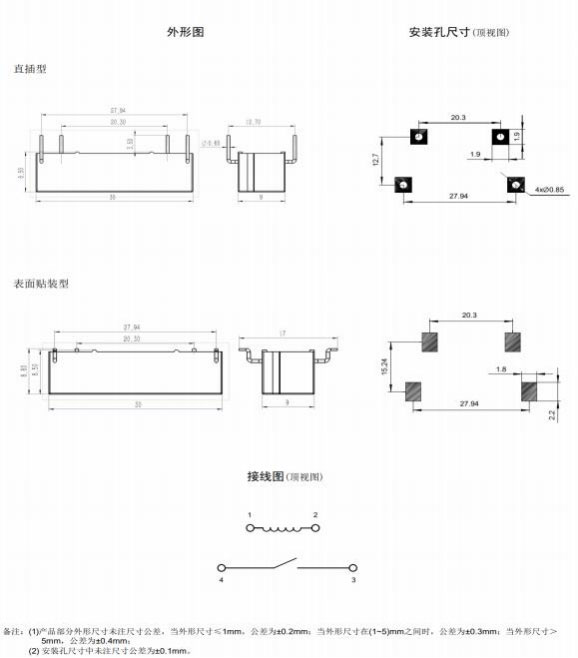

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan:mm)
Informasi Pemesanan
CYCHV - 1 A - 12VDC - S - XX
0
1：Jenis：CYCHV
2: Jumlah Tiang: 1-1 Tiang
3: Pengaturan Kontak: A Dari A
4: Tegangan Nominal: 5,12,24VDC
5： Formulir pemasangan：（THT) ; S （ SMT）
6: Parameter Khusus: Tipe Nihil-Standar
Surat atau angka-Persyaratan khusus
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi seluruh performa dan parameter untuk setiap kemungkinan penerapan. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang tersegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan apa pun, harap hubungi Chengyuan untuk mendapatkan layanan teknis. Namun, pengguna bertanggung jawab untuk menentukan produk mana yang sebaiknya digunakan.
