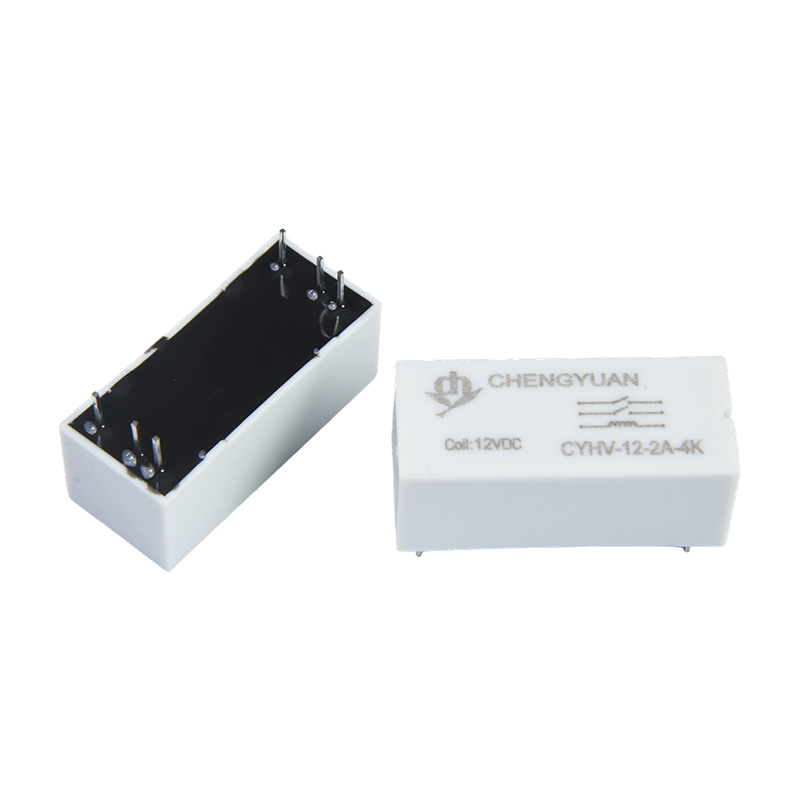

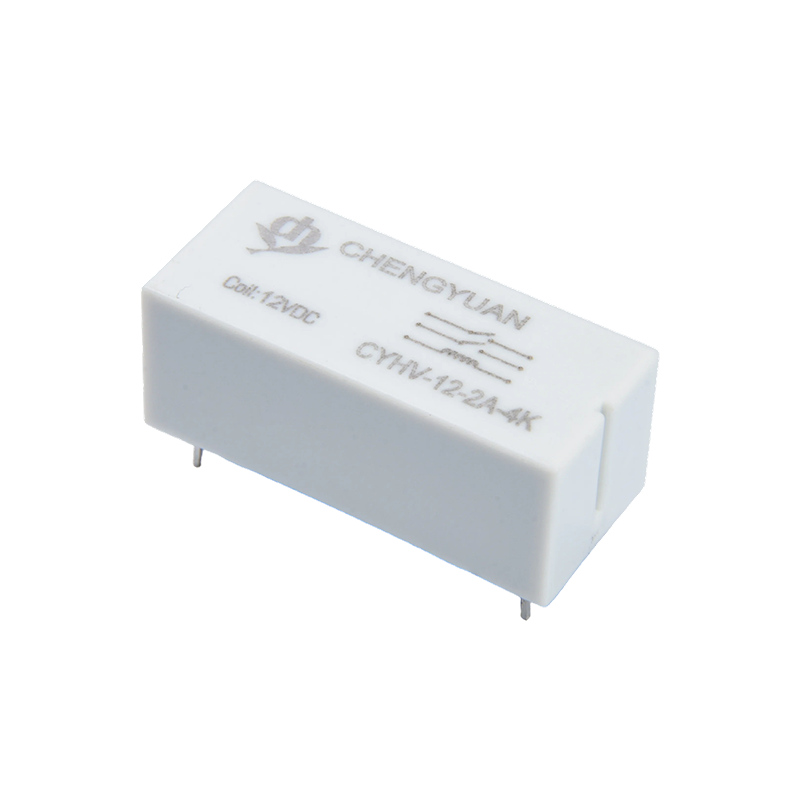

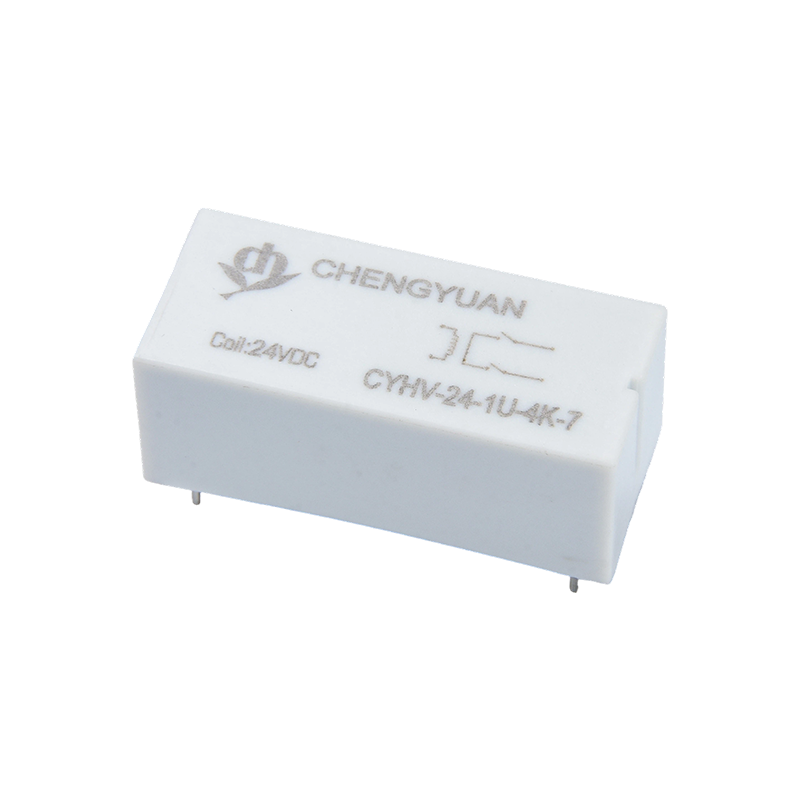

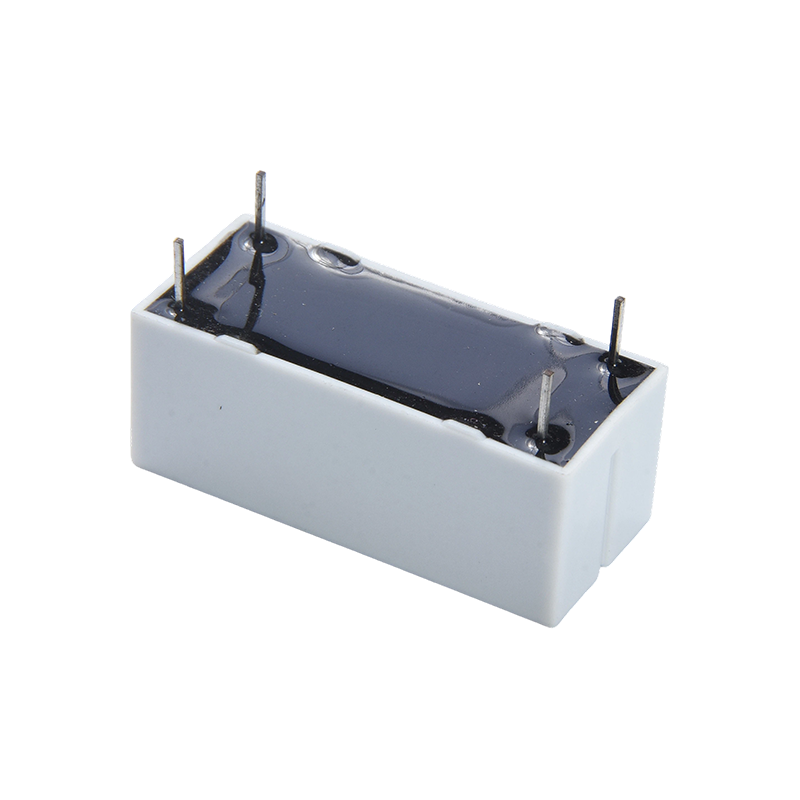

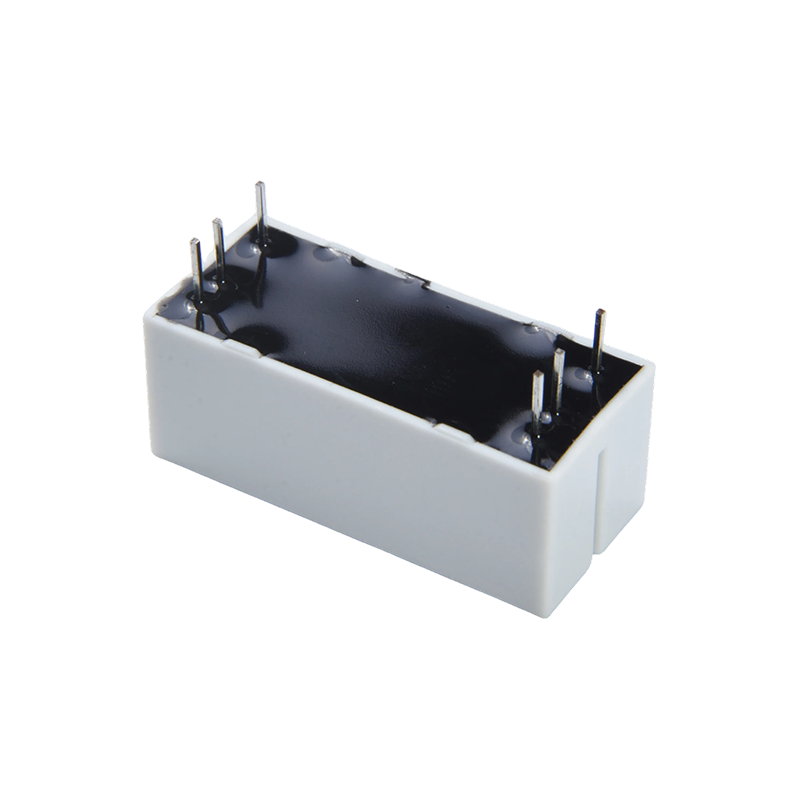

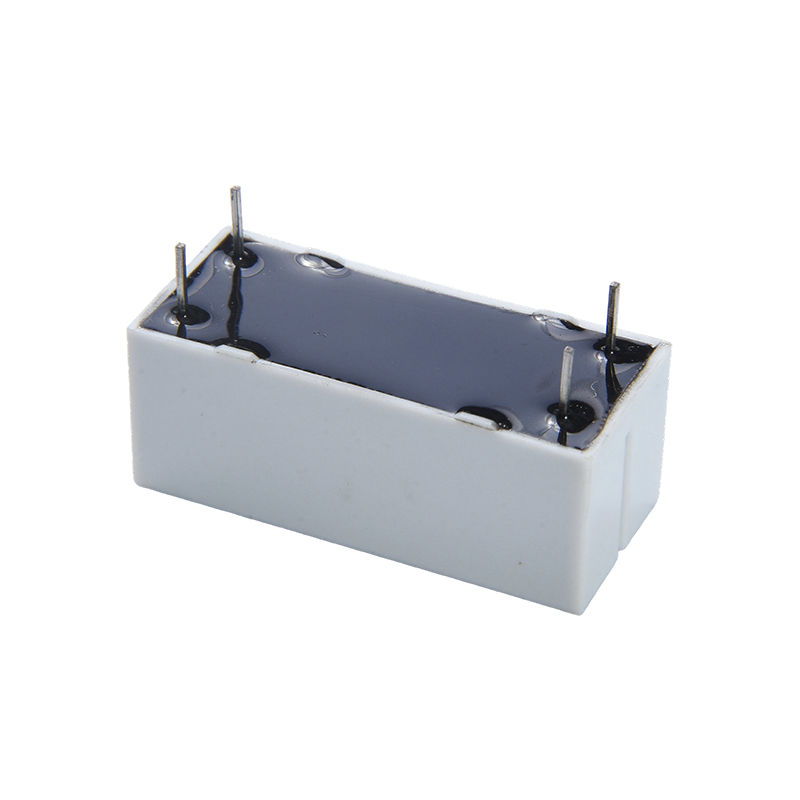

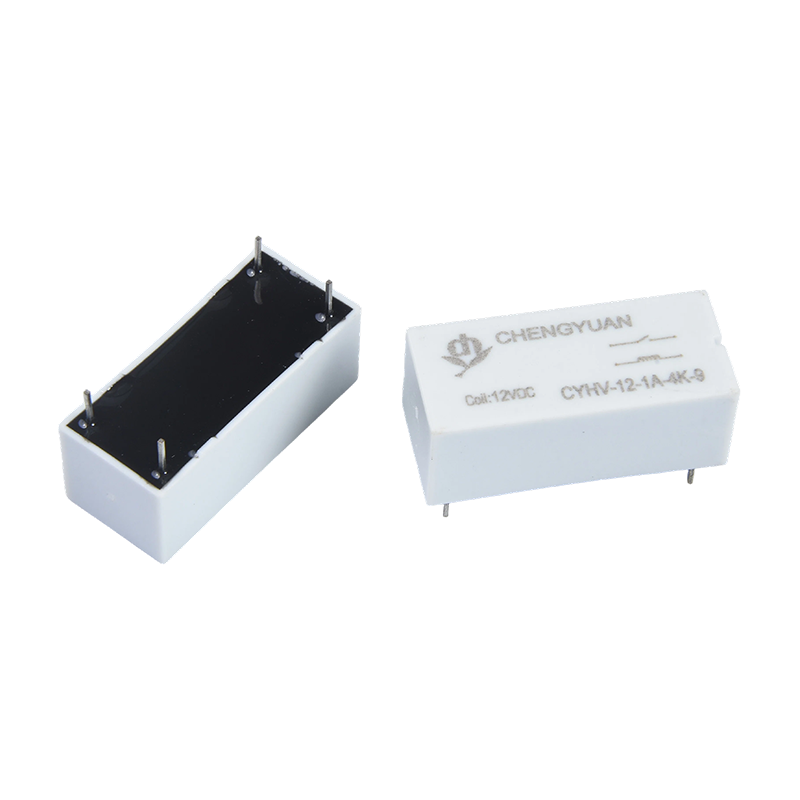

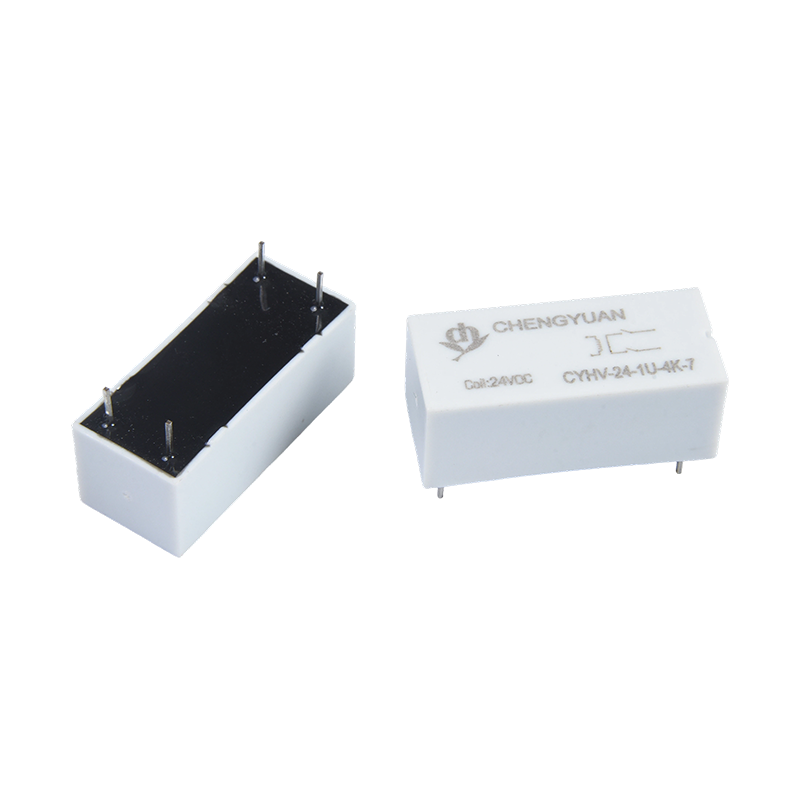

Keunggulan Produk:
Isolasi Tegangan Ultra Tinggi: Menahan tegangan antar kontak hingga 6000V, memberikan kemampuan isolasi tegangan tinggi yang sangat baik untuk relai tingkat PCB, secara efektif memblokir gangguan tegangan tinggi.
Peralihan Arus Rendah Tegangan Tinggi: Dioptimalkan untuk mengalihkan arus lemah di bawah tegangan tinggi (misalnya, 10mA @ 1500VDC) atau arus konvensional di bawah tegangan rendah (misalnya, 1A @ 30VDC), dengan rentang aplikasi yang jelas.
Struktur Umur Panjang yang Tersegel: Sakelar buluh disegel dalam gas inert, tanpa komponen aus yang bergerak, menghasilkan masa pakai mekanis yang sangat lama dan kekebalan terhadap debu dan kelembapan lingkungan.
Fitur Utama:
Spesifikasi Beban Multi-Level: Mendukung berbagai kondisi beban: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, mengakomodasi skenario arus mikro tegangan tinggi dan arus konvensional tegangan rendah.
Kumparan Sensitivitas Tinggi: Konsumsi daya penggerak koil rendah, kompatibel dengan sinyal kontrol tegangan rendah 3-24VDC, mudah digerakkan langsung oleh sirkuit terpadu.
Pemasangan PCB Ringkas: Desain paket miniatur, langsung disolder ke PCB, menghemat ruang dan cocok untuk tata letak internal instrumen dengan kepadatan tinggi.
Respon Cepat: Tindakan sakelar buluh yang cepat dan waktu peralihan yang singkat memenuhi persyaratan waktu untuk pengambilan sampel sinyal dalam instrumentasi.
Aplikasi Utama:
Peralatan Pemantauan Keselamatan: Digunakan dalam pengambilan sampel sinyal tegangan tinggi atau peralihan sirkuit uji pada monitor insulasi, penguji tegangan tahan, dan detektor busur kesalahan.
Instrumen Presisi: Diintegrasikan ke dalam catu daya presisi tinggi, meteran, dan peralatan pencitraan medis (seperti kontrol generator tegangan tinggi sinar-X) untuk menyediakan isolasi tegangan tinggi dan peralihan sinyal.
Kontrol Komunikasi dan Industri: Digunakan sebagai komponen isolasi dan switching yang andal dalam antarmuka komunikasi dan modul input tegangan tinggi PLC yang memerlukan isolasi potensial tinggi.
Sistem Energi Baru: Diterapkan dalam rangkaian isolasi pengambilan sampel tegangan inverter fotovoltaik dan sistem manajemen baterai (BMS).
| Data Kontak |
| Ketik | CYHV |
| Materi kontak | lempeng listrik Ir Rh |
| Pengaturan Kontak | 1A; 2A; 1U |
| Resistensi kontak | 1A/2A:150mΩ Maks.(pada 1A 16VDC) 1U:150mΩ*2 Maks.(pada 1A 16VDC) |
| Nilai beban (Beban resistif） | 100W |
| Maks. peralihan arus | 1A |
| Maks. tegangan peralihan | 1000VDC |
| Maks. Membawa Arus | 2,5A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 1 ms Maks. ( Tanpa dioda) |
| Waktu rilis | 0,3 ms Maks. ( Tanpa dioda) |
| Resistensi isolasi | Minimal 100MΩ (pada 100VDC) |
| Kekuatan dielektrik | Antara kontak terbuka : (1A/2A)4000VAC, (1U)6000VDC |
| Antara koil dan kontak : (1A/2A)4000VAC, (1U)6000VDC |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 10G Min |
| Merusak | 10G Min |
| Daya tahan | Daya tahan mekanis （10800ops./h) | 100000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./jam) | 1000000 operasi (pada suhu kamar) |
| Suhu lingkungan | -10℃~ 65℃( tanpa kondensasi) |
| Berat | Kira-kira. 10 gram |
| Data Kumparan (pada 20℃) |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 5 | 33.3 | 150 | 0.166 | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Data yang ditampilkan di atas adalah nilai awal. Jangan memberikan voltase maksimum yang diizinkan pada kumparan selama lebih dari 10 menit untuk menghindari panas berlebih pada kumparan.

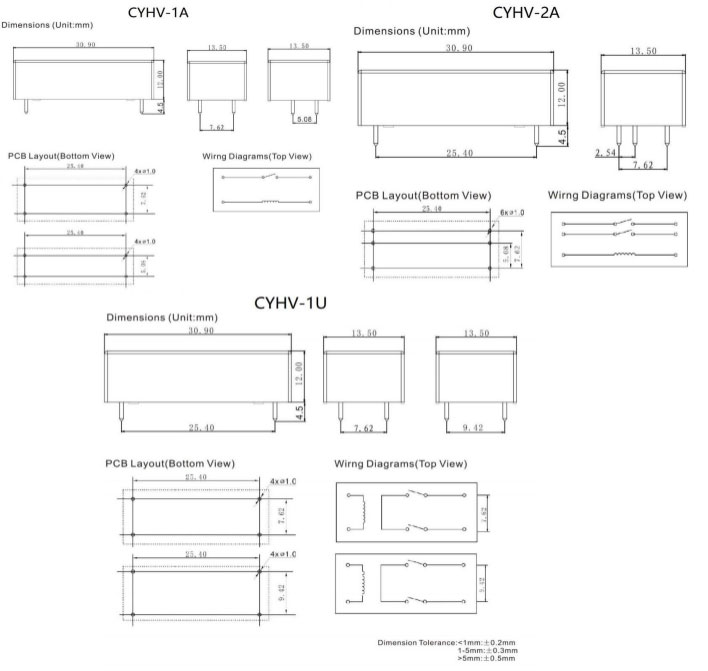

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)
Informasi Pemesanan
CYHV - 1 A - 12VDC -7 - XX
0
1： Jenis： CYHV
2: Jumlah Tiang: 1-1 Tiang
3: Pengaturan Kontak: A Dari A ; U Dari U
4: Tegangan Nominal: 5,12,24VDC
5： Jarak kaki：5-5.08 ; 7- 7.62 ; 9 - 9.42
6: Parameter Khusus: Tipe Nihil-Standar
Surat atau angka-Persyaratan khusus
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi seluruh kinerja dan parameter untuk setiap kemungkinan penerapan. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang tersegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan, harap hubungi Chengyuan untuk mendapatkan layanan teknis. Namun, pengguna bertanggung jawab untuk menentukan produk mana yang sebaiknya digunakan.
