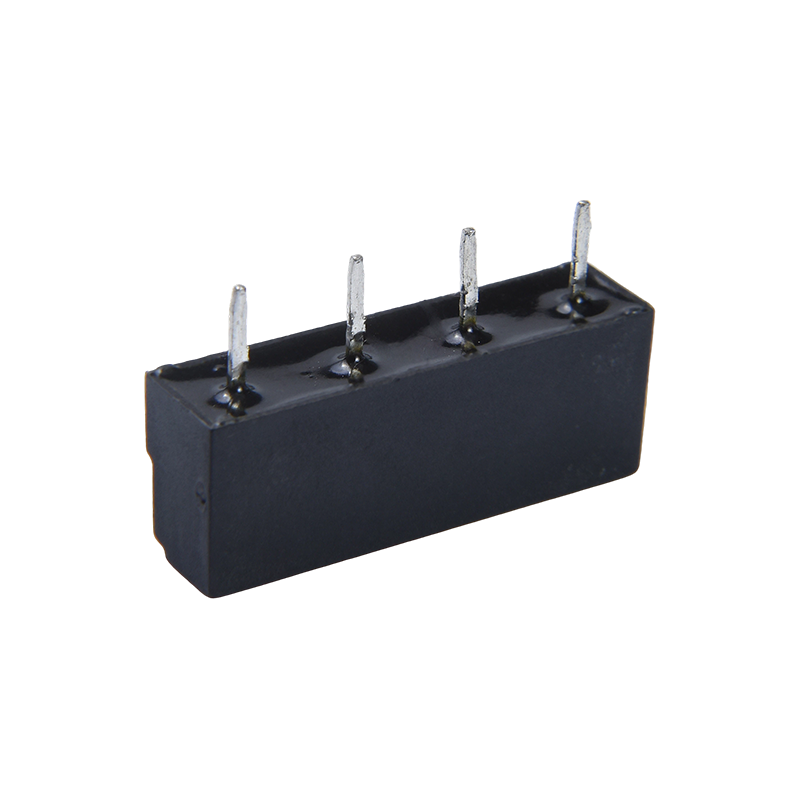

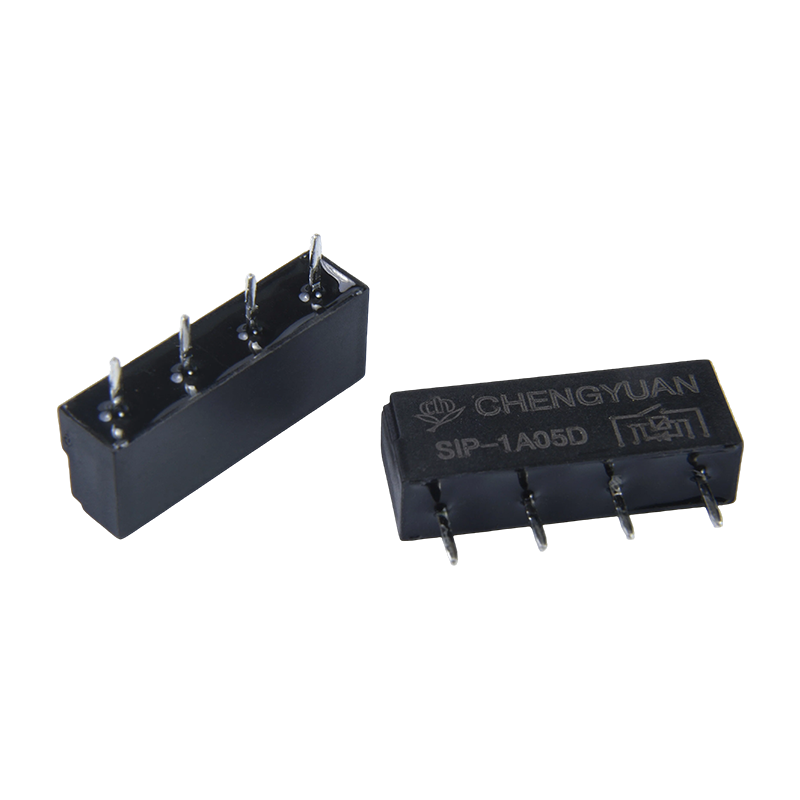

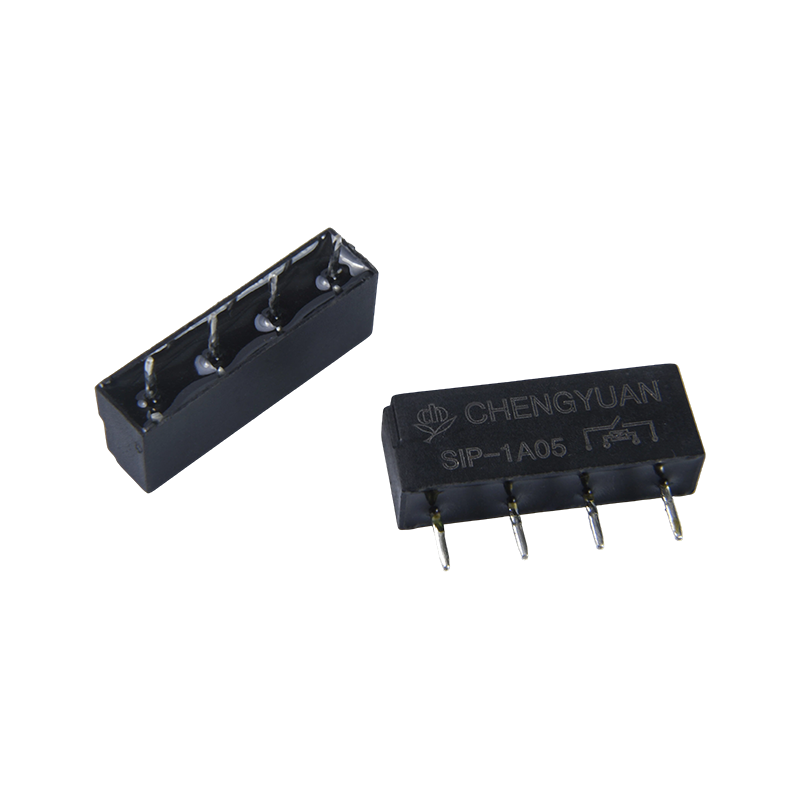

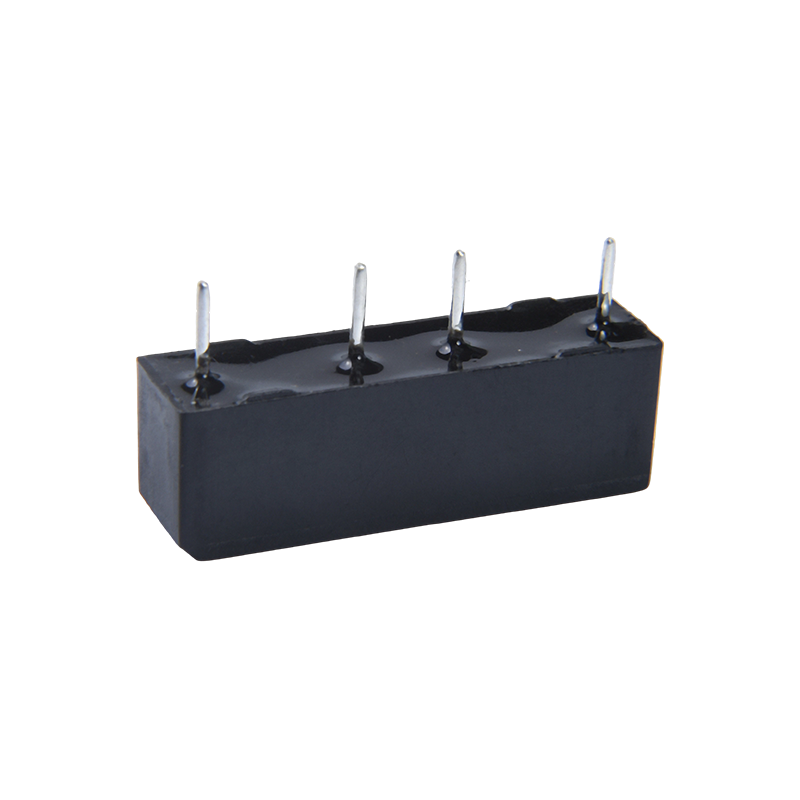

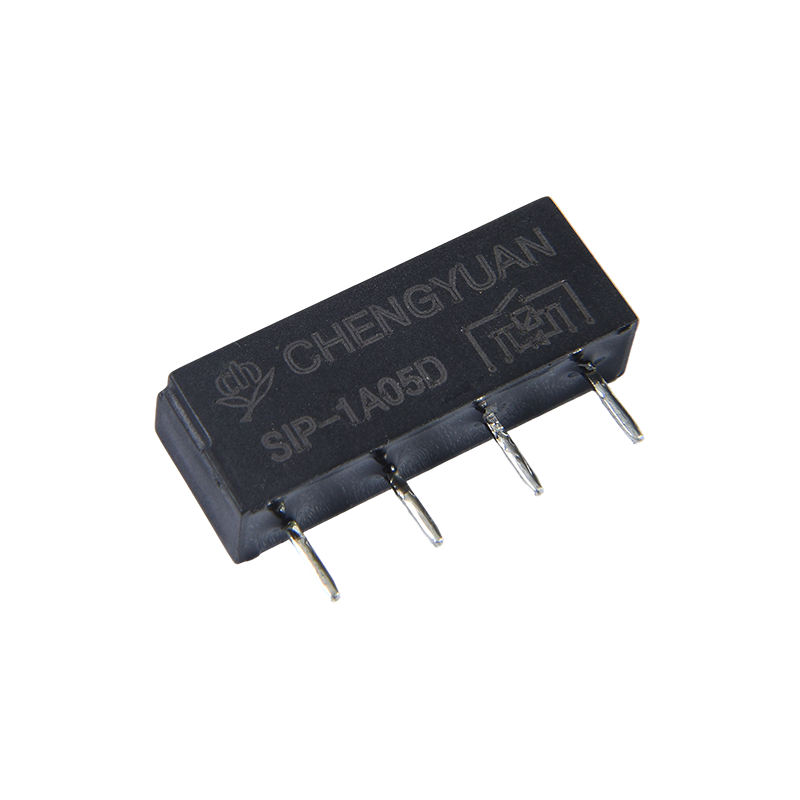

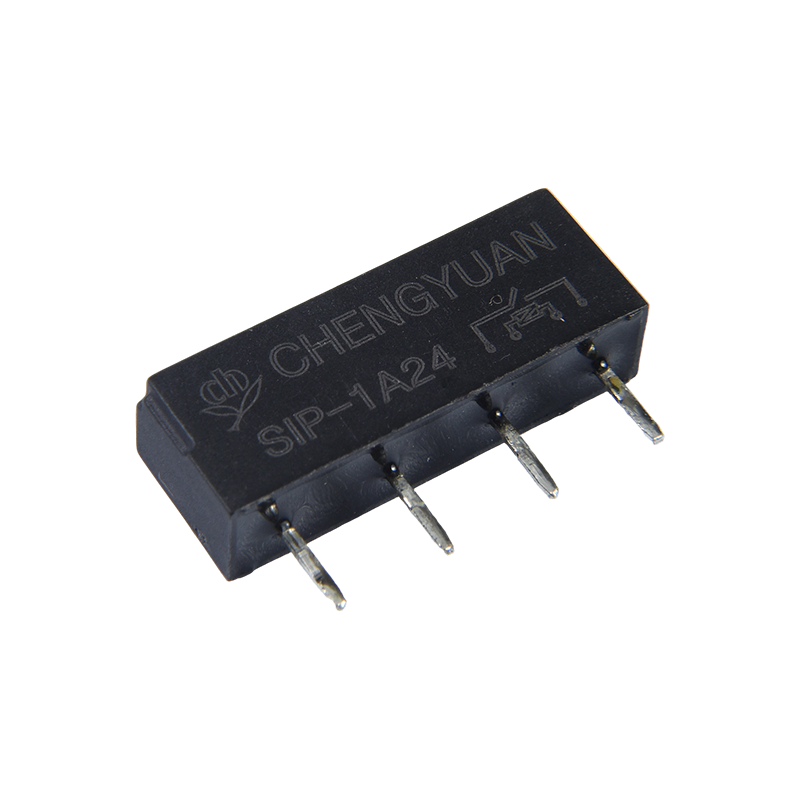

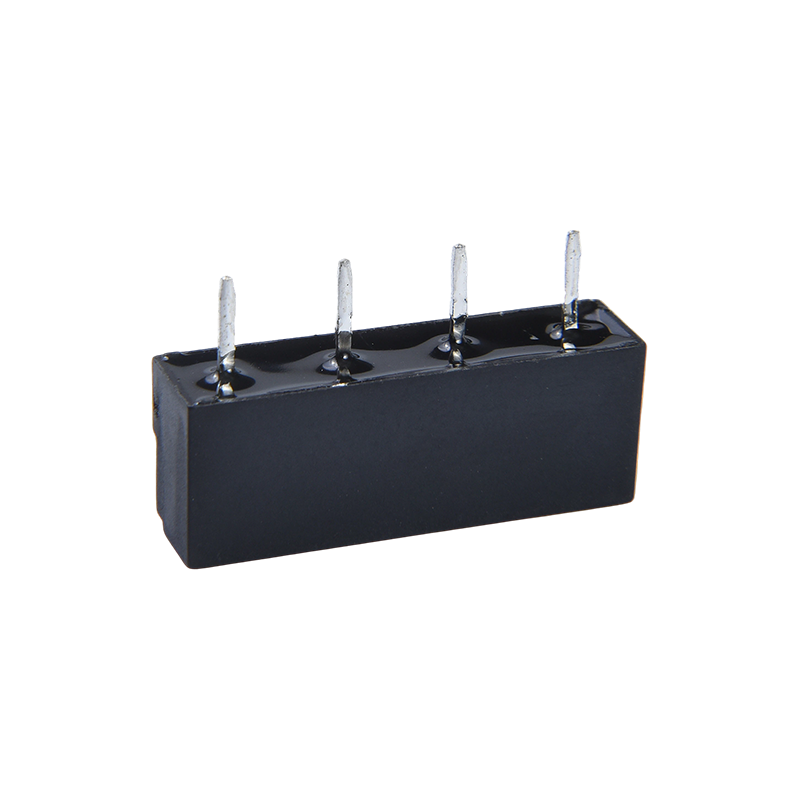

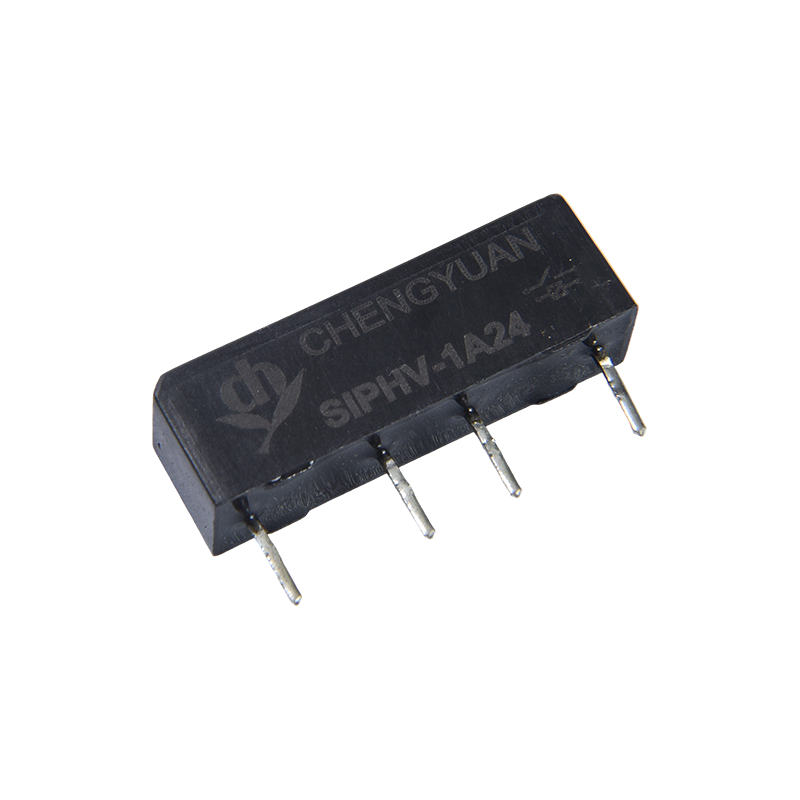

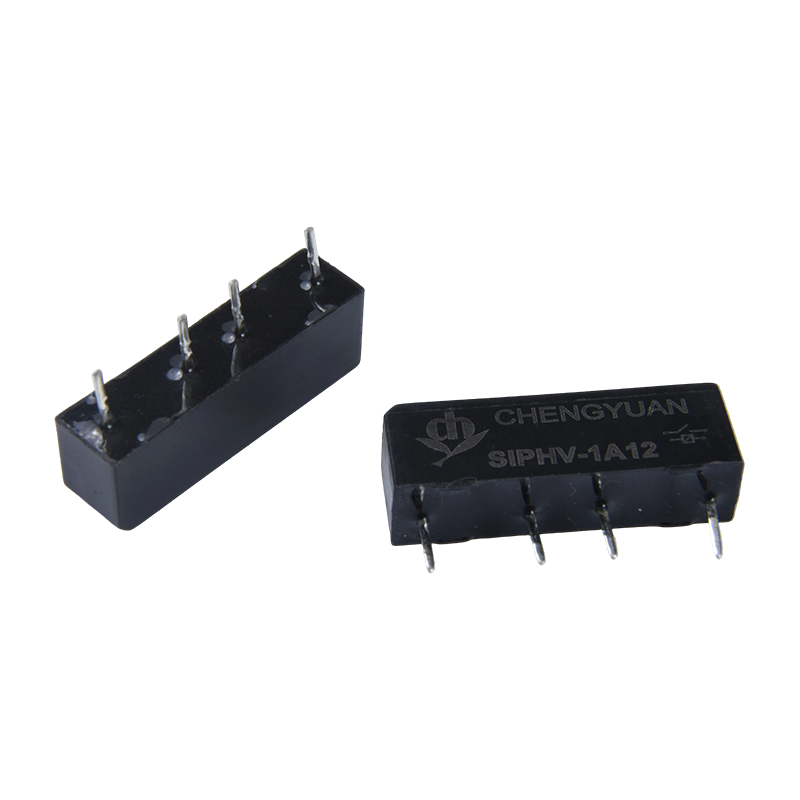

1. Keuntungan
Kontak Tersegel Sepenuhnya: Sakelar buluh disegel dalam gas inert, melindungi kontak dari debu dan oksidasi, memberikan ketahanan kontak stabil jangka panjang dan keandalan yang sangat tinggi.
Kinerja Peralihan Berkecepatan Tinggi: Massa kecil dari saklar buluh memungkinkan pengoperasian yang cepat (waktu peralihan biasanya dalam milidetik), cocok untuk aplikasi yang memerlukan pengambilan sampel atau peralihan sinyal cepat.
Konsumsi Daya Rendah dan Isolasi Tinggi: Konsumsi daya penggerak koil rendah, resistansi isolasi tinggi, dan ketahanan tegangan antara kontak dan koil, mencapai isolasi sinyal yang sangat baik dan kemampuan anti-interferensi.
2. Fitur Utama
Kapasitas Kontak: 0,5A @ 125VAC / 24VDC, dirancang khusus untuk mengalihkan sinyal tingkat rendah, sinyal sensor, atau beban arus kecil.
Paket Ringkas: Desain pin SIP (Paket In-line Tunggal) dengan jarak pin standar, menghemat ruang PCB, dan memfasilitasi perakitan atau penyisipan otomatis.
Tegangan Penggerak Lebar: Kumparan mendukung tegangan 3 hingga 24VDC, kompatibel dengan level logika umum dan tegangan kontrol.
Umur Panjang: Karena perlindungan tersegel, masa pakai mekanik dan listrik di bawah beban tetapan jauh lebih tinggi dibandingkan relai elektromagnetik tipe terbuka dengan ukuran yang sama.
3. Aplikasi Utama
Peralatan Uji dan Pengukuran: Digunakan dalam multimeter presisi tinggi, kartu akuisisi data, dan peralatan uji otomatis (ATE) untuk peralihan jalur sinyal dan multiplexing.
Komunikasi dan Keamanan: Terintegrasi ke dalam sakelar yang dapat diprogram, sistem alarm keamanan, dan sistem kontrol akses untuk isolasi sinyal dan sirkuit peralihan antarmuka.
Elektronik Medis: Digunakan dalam peralatan pemantauan medis untuk mengalihkan sinyal analog tingkat rendah seperti sinyal bioelektrik, yang memerlukan isolasi tinggi dan kebisingan rendah.
Isolasi Sinyal Kontrol Industri: Dalam modul input analog PLC dan antarmuka sensor, ini menyediakan isolasi listrik dan perlindungan antara sinyal lapangan dan sistem kontrol.
Data Kontak
| Ketik | menyesap |
| Materi kontak | Ru/Rh |
| Hubungi resistensi | ≤ 100mΩ Maks. (pada 1A 16VDC) |
| Nilai beban (Beban resistif） | 0,1A125VAC /0,5A 24VDC |
| Maks. mengalihkan arus | 0,5A |
| Maks. tegangan peralihan | 200VAC |
| Maks. mengalihkan daya | 10VA(AC)/10W(DC) |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 0,55 ms Maks. |
| Waktu rilis | 0,2 ms Maks. |
| Resistensi isolasi | Minimal 100MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka: 200VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak : 1400VAC , 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, pada amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, pada amplitudo ganda 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 20G Min |
| Merusak | 100G Min |
| Daya tahan | Daya tahan mekanis （10800ops./jam) | 100000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./jam) | 10.000.000 operasi (pada suhu kamar) |
| Suhu lingkungan | -40℃~ 85℃(tanpa kondensasi) |
| Berat | Kira-kira. 1,6 gram |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 3 | 0.012 | 250 | Sekitar 0,036W | 75% dari nominalnya tegangan | 10% dari nominal tegangan | 130% dari tegangan nominal |
| 5 | 0.01 | 500 | Sekitar 0,05W |
| 12 | 0.012 | 1000 | Sekitar 0,144W |
| 24 | 0.012 | 2000 | Sekitar 0,288W |
Data yang ditampilkan di atas adalah nilai awal. Jangan menerapkan volume maksimum yang diijinkantage pada koil selama lebih dari 10 menit untuk menghindari koil terlalu panas.

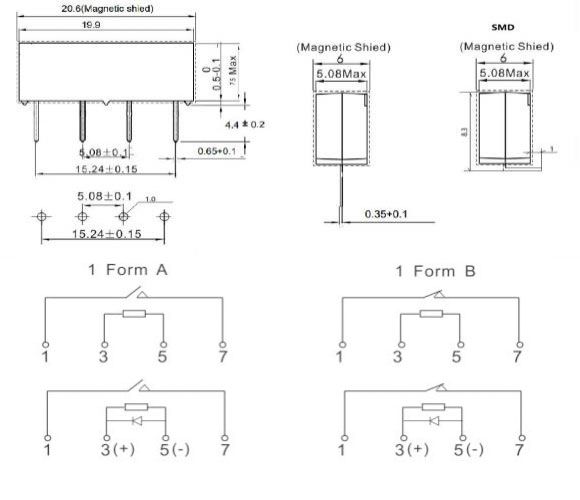

Dimensi garis luar, Diagram pengkabelan, tata letak PCB (Satuan: mm)
Informasi Pemesanan
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Jenis： SIP
2: Jumlah Tiang: 1-1 Tiang
3: Pengaturan Kontak: C Dari C ; H Dari A ; B Dari B
4: Tegangan Nominal: 3,5, 12, 24VDC
5: Penekanan transien koil: DDengan dioda; NIL: Standar
6: Dengan penutup pelindung: M ， Standar NIL
7: SMD, Standar NIL
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi semua kinerja dan semua parameter untuk setiap kemungkinan aplikasi. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang disegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan, silakan hubungi Chengyuan untuk layanan teknis. Namun, merupakan tanggung jawab pengguna untuk menentukan produk mana yang harus digunakan.
