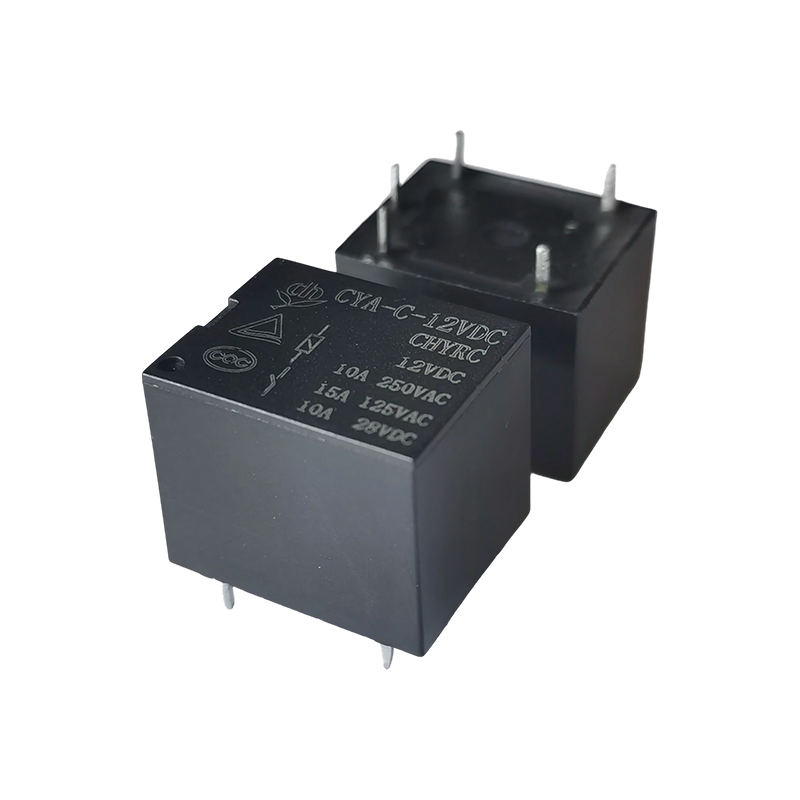

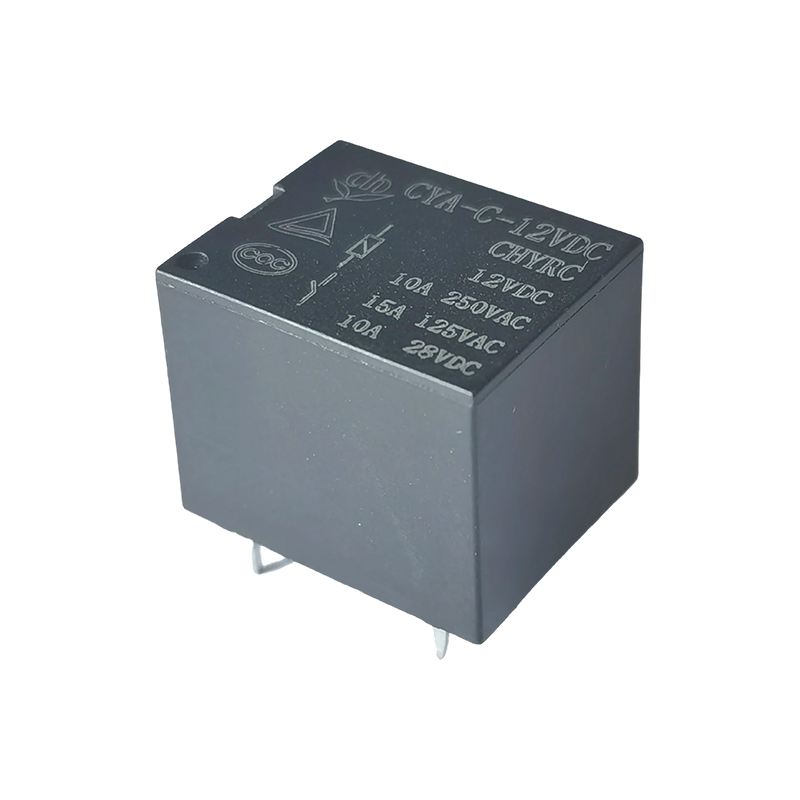

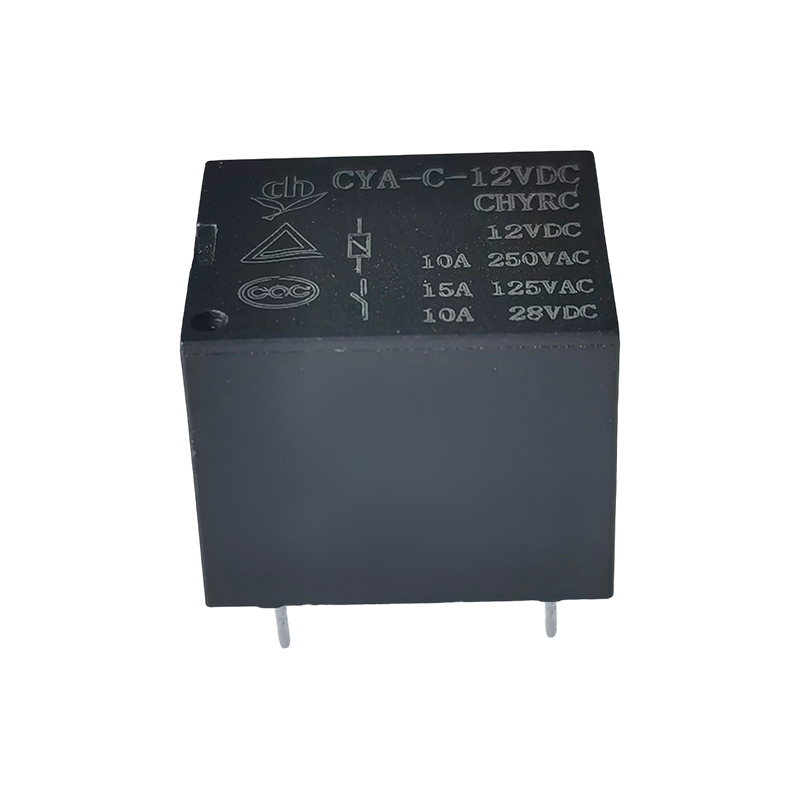

Fitur:
• Kompatibilitas beban luas: Kompatibel dengan beban AC 15A 125VAC, 12A 250VAC, dan beban DC 10A 28VDC, yang mencakup sebagian besar kebutuhan peralihan sirkuit daya rendah hingga menengah.
• Tegangan koil fleksibel: Mendukung tegangan koil 3VDC-48VDC, langsung mencocokkan berbagai spesifikasi tegangan rangkaian kontrol tanpa memerlukan modul konversi tegangan tambahan.
• Desain konsumsi daya rendah: Konsumsi daya koil hanya 0,36W, sehingga mengurangi konsumsi daya peralatan secara keseluruhan dan membuatnya cocok untuk perangkat bertenaga baterai.
• Sertifikasi otoritatif ganda: Lulus sertifikasi TUV dan CQC, mematuhi standar keselamatan internasional dan domestik, dan cocok untuk produk terminal yang dijual di berbagai pasar.
• Pemasangan PCB yang nyaman: Menggunakan struktur 5-pin untuk memudahkan penyolderan dan perakitan papan sirkuit cetak; bentuknya yang ringkas seperti gula batu menghemat ruang pemasangan dan cocok untuk desain tata letak sirkuit dengan kepadatan tinggi.
• Logika peralihan yang jelas: Menggunakan formulir kontak single-pole single-throw (SPST), memberikan logika peralihan yang sederhana dan jelas, menyederhanakan desain sirkuit, dan mengurangi kemungkinan kesalahan pengkabelan.
Skenario Aplikasi:
• Peralatan rumah tangga: Kontrol hidup/mati oven listrik kecil, dispenser air, saklar remote control, dll.
• Kontrol industri: Modul ekspansi PLC kecil, sirkuit pengalih sinyal sensor, memungkinkan isolasi sinyal dan kontrol on/off sirkuit.
• Rumah pintar: Soket pintar, modul kontrol pencahayaan, dll., yang mencocokkan sinyal kontrol tegangan rendah untuk pengelolaan daya yang aman.
| Ketik | CYA |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks. (pada 1A 16VDC) |
| Nilai beban (Beban resistif） | 10A250VAC |
| Maks. mengalihkan arus | 15A |
| Maks. tegangan peralihan | 250VAC |
| Maks. mengalihkan daya | 2500VA |
| Minimal. berpindah beban | 6V 1A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 8 ms Maks. (Tidak ada dioda) |
| Waktu rilis | 5 ms Maks. (Tidak ada dioda) |
| Resistensi isolasi | Minimal 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka: 750VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak: 1500VAC, 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, pada amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, pada amplitudo ganda 1,5 mm |
| Resistensi guncangan | Fungsional | 10G Min |
| Merusak | 10G Min |
| Daya tahan | Daya tahan mekanis （10800ops./jam) | 10.000.000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./h) | 100.000 operasi. (pada suhu kamar) |
| Suhu lingkungan | -40℃~ 85℃(tanpa kondensasi) |
| Berat | Kira-kira. 8,5 gram |
| Data Kumparan (pada 20℃) |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 3 | 120 | 25 | Sekitar 0,36W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

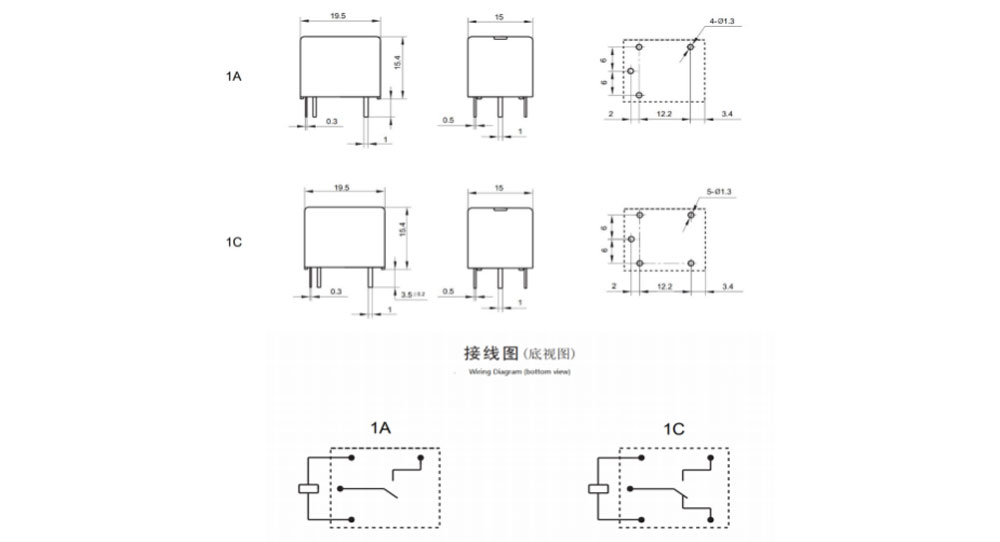

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

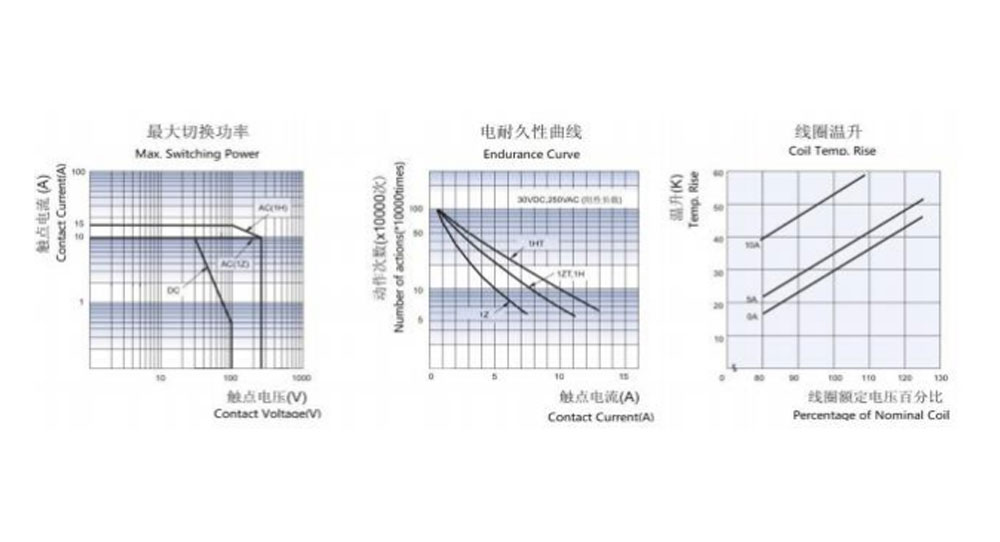

Kurva Karakteristik
Informasi Pemesanan
CYA ` - `1 `- C `- `12VDC ` - ` H `- `D `- `T `- ` XX
0
1: Jenis: CYA
2: Jumlah Tiang: 1-1Pole
3: Pengaturan Kontak: C Dari C; H Dari A; B Dari B
4: Tegangan Nominal: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: Warna Penutup: W-Putih, H-Hitam, L-Biru
6: Kekuatan Kumparan: D-0,45W L-0,36W
7: Konstruksi Pelindung: Tahan S-Flux, tipe SH-Sealed dapat dicuci
8: Parameter Khusus: Tipe Nihil-Standar
Huruf atau angka-Persyaratan khusus
(1) Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
(2) Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
(3) Sufiks khusus yang disesuaikan tersedia setelah dievaluasi oleh CHENGYUAN.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya. Kami tidak dapat mengevaluasi semua kinerja dan parameter untuk setiap kemungkinan aplikasi. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relay yang tersegel, setelah pemasangan dan pembersihan. Silakan buka tudung ventilasi di dalam wadah sebelum digunakan. Jika ada pertanyaan, silakan hubungi chengyuan untuk layanan teknis. Namun, merupakan tanggung jawab pengguna untuk menentukan produk mana yang harus digunakan.
