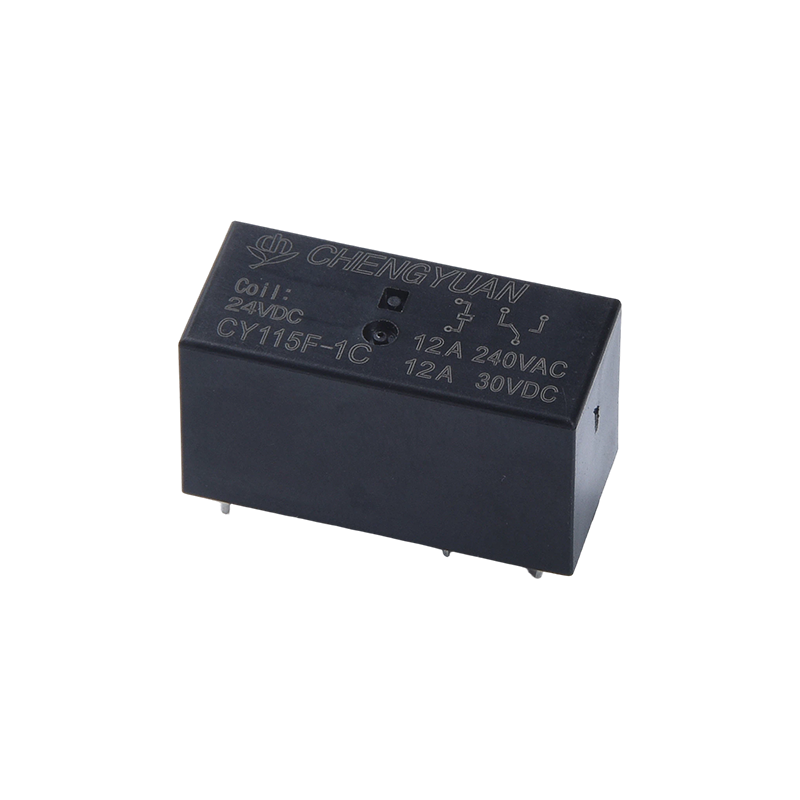

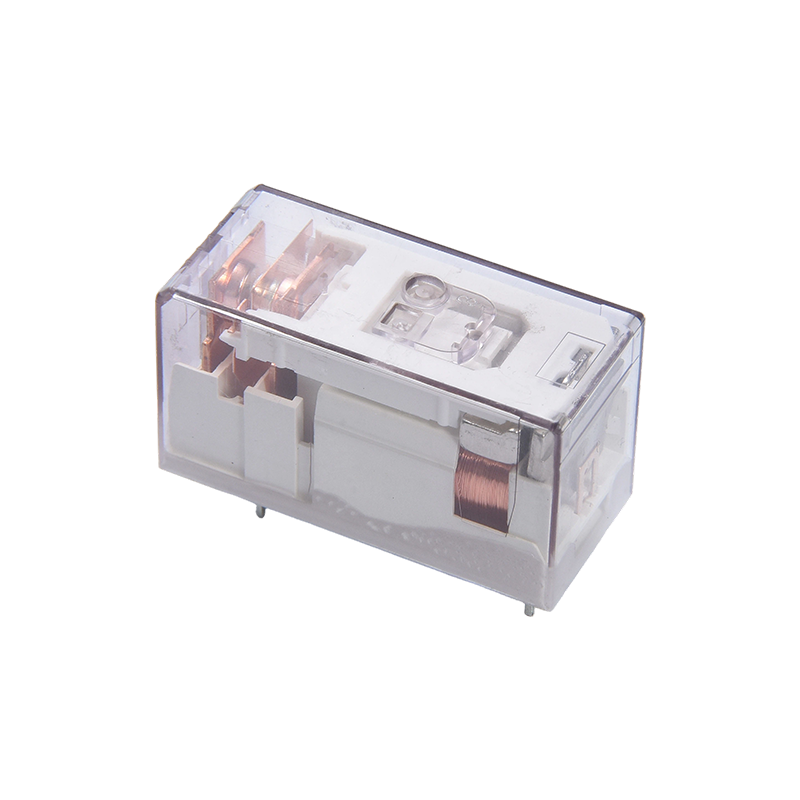

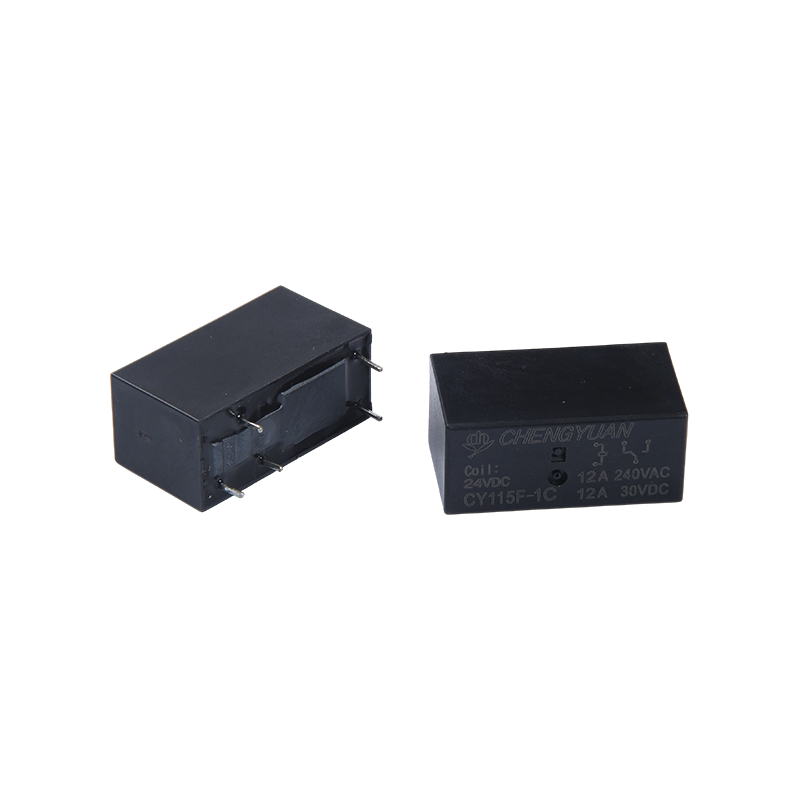

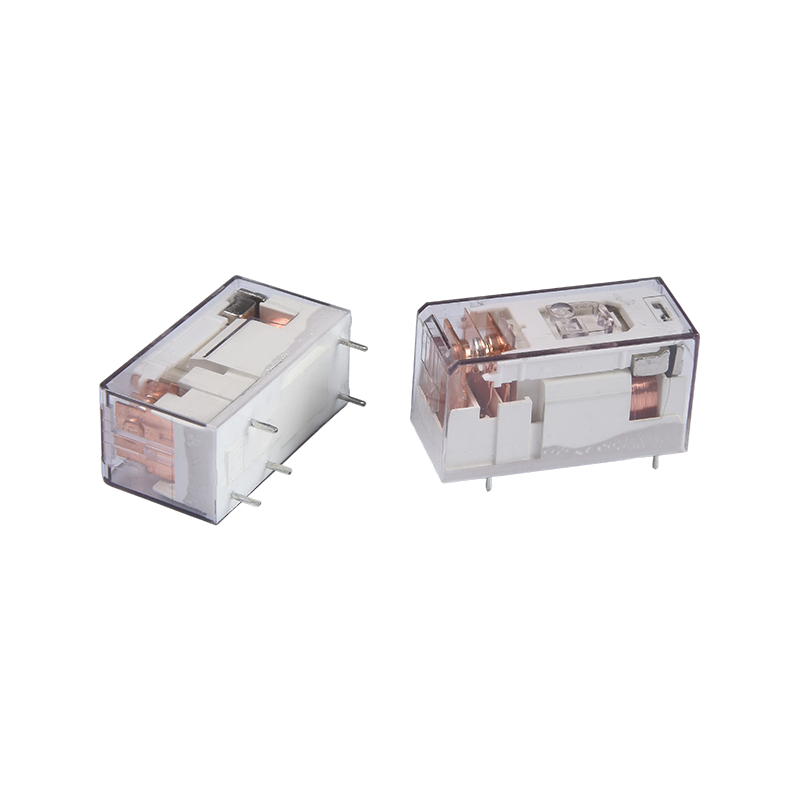

Keunggulan Produk:
Beban Tinggi, Desain Kompak: Mencapai peralihan kontak 12A dalam relai PCB kecil, menghemat ruang pemasangan dan cocok untuk tata letak papan dengan kepadatan tinggi.
Kompatibilitas Tegangan Kumparan Lebar: Kumparan mendukung rentang tegangan lebar dari 3VDC hingga 230VAC/VDC, memfasilitasi integrasi langsung dengan sistem dengan tegangan kontrol berbeda tanpa konversi tambahan.
Isolasi Listrik yang Kuat: Tegangan penahan kontak-ke-koil hingga 5000V, secara efektif menekan interferensi dan meningkatkan keamanan dan stabilitas sistem.
Fitur Utama:
Kapasitas Kontak: 12A @ 240VAC / 30VDC, memenuhi kebutuhan kontrol daya sebagian besar peralatan rumah tangga dan peralatan industri.
Formulir Kontak: Tersedia dalam berbagai bentuk kontak (seperti 1H, 1Z, dll.), mendukung konfigurasi sirkuit biasanya terbuka, biasanya tertutup, dan pergantian untuk aplikasi fleksibel.
Efisiensi Mengemudi: Konsumsi daya koil tipikal adalah 0,4W, konsumsi energi rendah, dan respons sensitif.

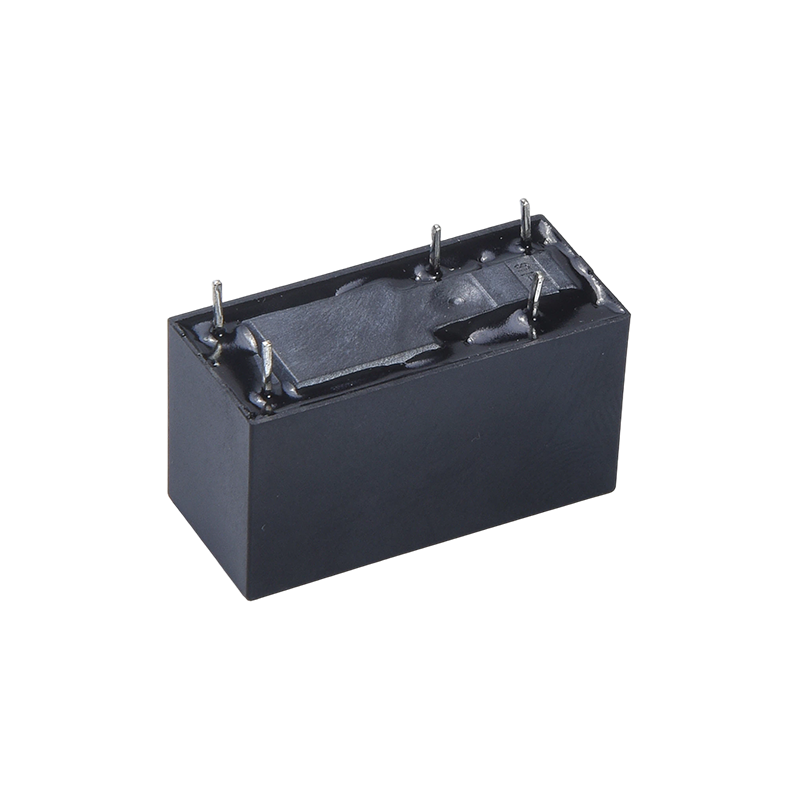

Desain Pin: Pin PCB 5-PIN standar untuk memudahkan penyolderan dan pemasangan produksi otomatis.
Aplikasi Utama:
Otomasi Industri: Digunakan dalam modul keluaran PLC, pengontrol motor, penggerak katup solenoid, dan peralihan daya peralatan.
Kontrol Cerdas: Terintegrasi ke dalam sistem rumah pintar untuk mengontrol beban berdaya tinggi seperti AC, pemanas di bawah lantai, penerangan, dan tirai listrik.
Manajemen Energi: Diterapkan pada pasokan listrik UPS yang tidak pernah terputus, inverter surya, sistem penyimpanan energi, dan peralatan energi baru lainnya untuk kontrol peralihan sirkuit.
Isolasi Peralatan: Menyediakan isolasi listrik antara ujung kontrol dan ujung beban, melindungi sirkuit kontrol tegangan rendah.
Data Kontak
| Ketik | CYF115F |
| Materi kontak | Paduan perak |
| Resistensi kontak | 100mΩ Maks.(pada 1A 6VDC) |
| Nilai beban (Beban resistif） | 12A 250VAC |
| Maks. peralihan arus | 12A |
| Maks. tegangan peralihan | 277VAC |
| Maks. peralihan daya | 3342VA |
| Minimal. peralihan beban | 6V 1A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 15 ms Maks. (Tidak ada dioda) |
| Waktu rilis | 5 ms Maks. ( Tanpa dioda) |
| Resistensi isolasi | Minimal. 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka: 1000VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak: 5000VAC, 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 10G Min. |
| Merusak | 100G Min. |
| Daya tahan | Daya tahan mekanis （10800ops./jam) | 10000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./jam) | 100.000 operasi (pada suhu kamar) |
| Suhu lingkungan | -40℃~ 85℃(tanpa kondensasi) |
| Berat | Kira-kira. 13,5 gram |
| Data Kumparan (pada 20℃) |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 5 | 80.00 | 62.5 | Sekitar 0,4W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Data yang ditampilkan di atas adalah nilai awal. Jangan berikan volume maksimum yang diijinkantage pada koil selama lebih dari 10 menit untuk menghindari panas berlebih pada koil.

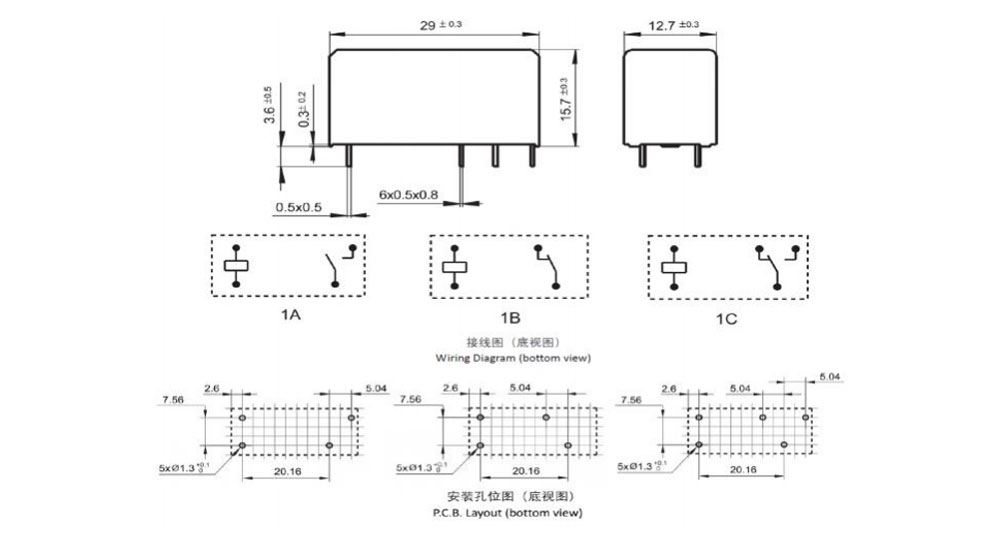

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

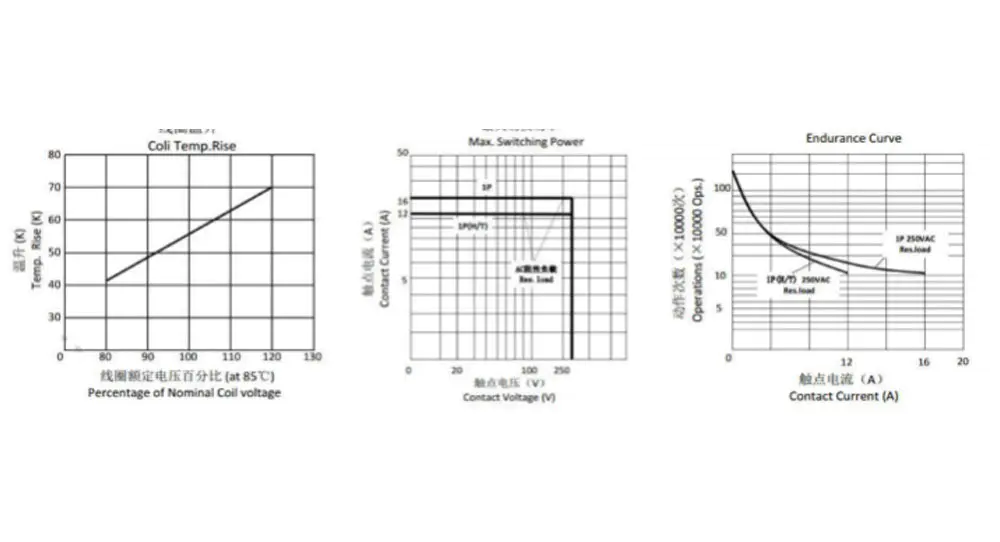

Kurva Karakteristik
Informasi Pemesanan
CY115F - 1 - C - 12VDC - B - D - T - XX
0
1: Tipe：CY115F
2: Jumlah Tiang: 1-1Pole
3: Pengaturan Kontak: A-Formulir A ; B-Bentuk B ; C-Bentuk C
4: Tegangan Nominal: 5,6,9,12,18,24,48VDC
5: Warna Penutup: B-Hitam
6: Kumparan Pwor: D-0.4W
7: Konstruksi Pelindung: tahan S-Flux,
Tipe bersegel SH dapat dicuci
8: Parameter Khusus: Tipe Nihil-Standar
Surat atau angka-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi semua kinerja dan semua parameter untuk setiap kemungkinan aplikasi. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang disegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan, silakan hubungi Chengyuan untuk layanan teknis. Namun, merupakan tanggung jawab pengguna untuk menentukan produk mana yang harus digunakan.
