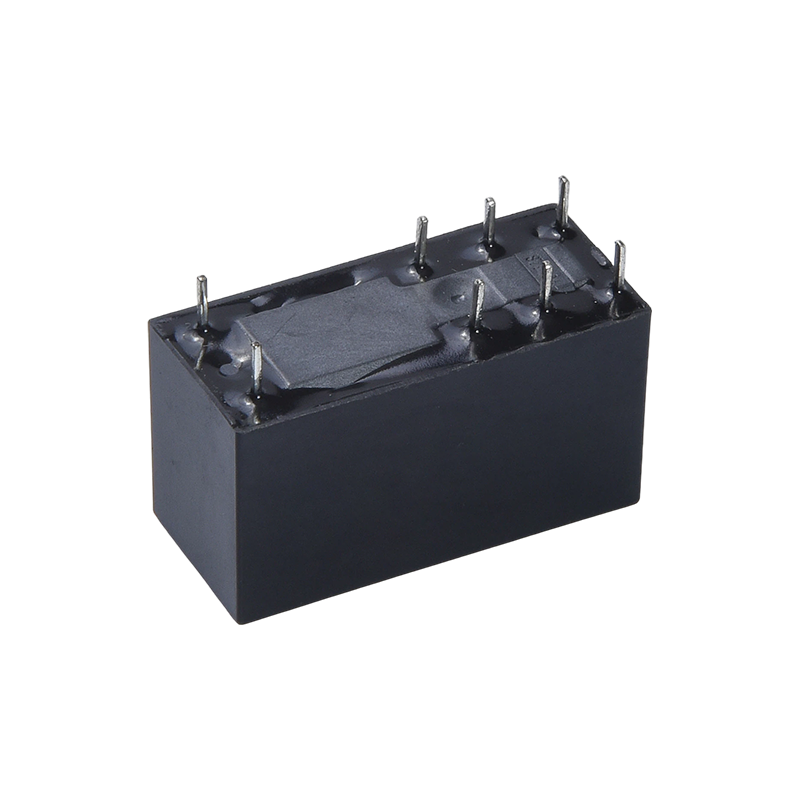

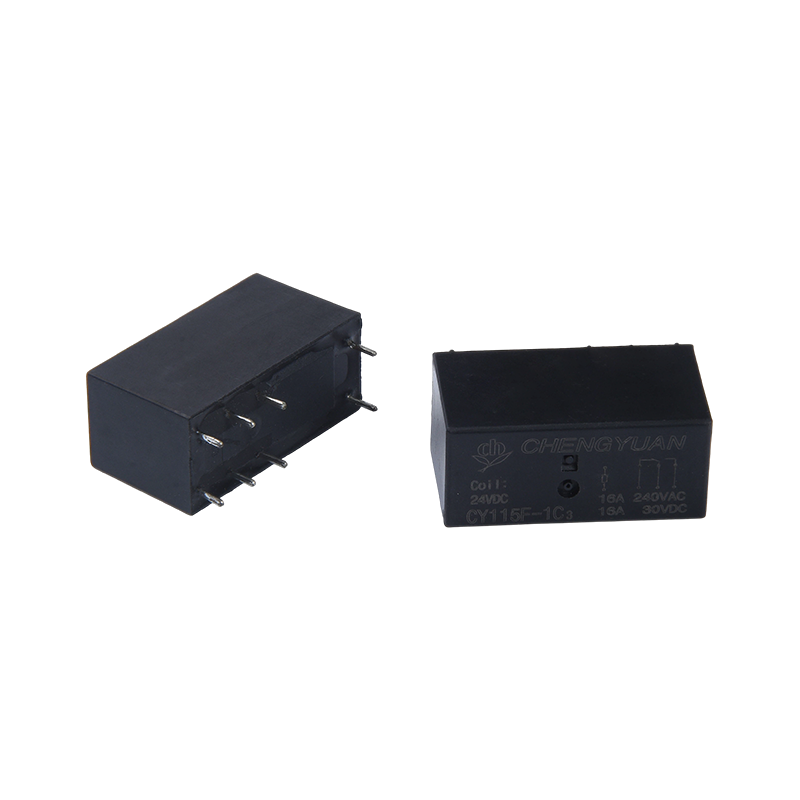

I. Keuntungan
1. Kemampuan Beradaptasi Beban Tinggi: Kemampuan peralihan kontak arus tinggi 16A memungkinkan penggerak langsung beban berdaya sedang hingga tinggi tanpa memerlukan sirkuit amplifikasi tambahan.
2. Kemampuan Beradaptasi Lingkungan yang Kuat: Resistansi tegangan tinggi menangani fluktuasi tegangan di lingkungan jaringan listrik yang kompleks, mengurangi risiko kerusakan.
3. Fleksibilitas Tinggi: Rentang tegangan koil yang lebar dan kemasan PCB standar memastikan kompatibilitas dengan berbagai desain peralatan industri, meningkatkan penggunaan kembali produk.
II. Struktur Produk dan Fitur Pemasangan
1. Spesifikasi Kemasan: Menggunakan paket PCB 8-PIN dengan tata letak pin yang wajar, memfasilitasi pengelasan otomatis dan perakitan massal;
2. Desain Kompak: Ukuran kompak memenuhi kebutuhan pemasangan peralatan internal yang padat, menghemat ruang papan PCB dan berkontribusi terhadap miniaturisasi produk.
3. Tipe Struktur: Struktur SPDT (Single-Pole Double-Throw) memberikan logika peralihan yang jelas, beradaptasi dengan berbagai kebutuhan peralihan sirkuit.
AKU AKU AKU. Skenario Aplikasi yang Berlaku
1. Kontrol Industri: Cocok untuk kontrol motor, penggerak kontaktor, dan peralihan sirkuit pada peralatan otomasi industri;
2. Peralatan Rumah Tangga: Cocok untuk kontrol daya dan peralihan beban pada peralatan rumah tangga berdaya tinggi seperti AC, mesin cuci, dan lemari es;
3. Peralatan Keamanan dan Listrik: Berlaku untuk kontrol sakelar dalam sistem pemantauan keamanan, pasokan Daya UPS, dan konversi sirkuit inverter;
4. Elektronik Otomotif: Dapat digunakan untuk kontrol beban peralatan listrik tambahan di mobil (memerlukan pencocokan spesifikasi voltase yang sesuai).
Data Kontak
| Ketik | CY115F |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks.(pada 1A 6VDC) |
| Nilai beban (Beban resistif） | 16A 250VAC |
| Maks. mengalihkan arus | 16A |
| Maks. tegangan peralihan | 277VAC |
| Maks. mengalihkan daya | 4432VA |
| Minimal. berpindah beban | 6V 1A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 15 ms Maks. (Tidak ada dioda) |
| Waktu rilis | 5 ms Maks. ( Tanpa dioda) |
| Resistensi isolasi | Minimal. 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka: 1000VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak: 5000VAC, 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 10G Min. |
| Merusak | 100G Min. |
| Daya tahan | Daya tahan mekanis （10800ops./h) | 10000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./jam) | 100.000 operasi (pada suhu kamar) |
| Suhu lingkungan | -40℃~ 85℃( tanpa kondensasi) |
| Berat | Kira-kira. 13,5 gram |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating lebih rendah | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 5 | 80.00 | 62.5 | Sekitar 0,4W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Data yang ditampilkan di atas adalah nilai awal. Jangan gunakan tegangan maksimum yang diizinkan pada koil selama lebih dari 10 menit untuk menghindari panas berlebih pada koil.

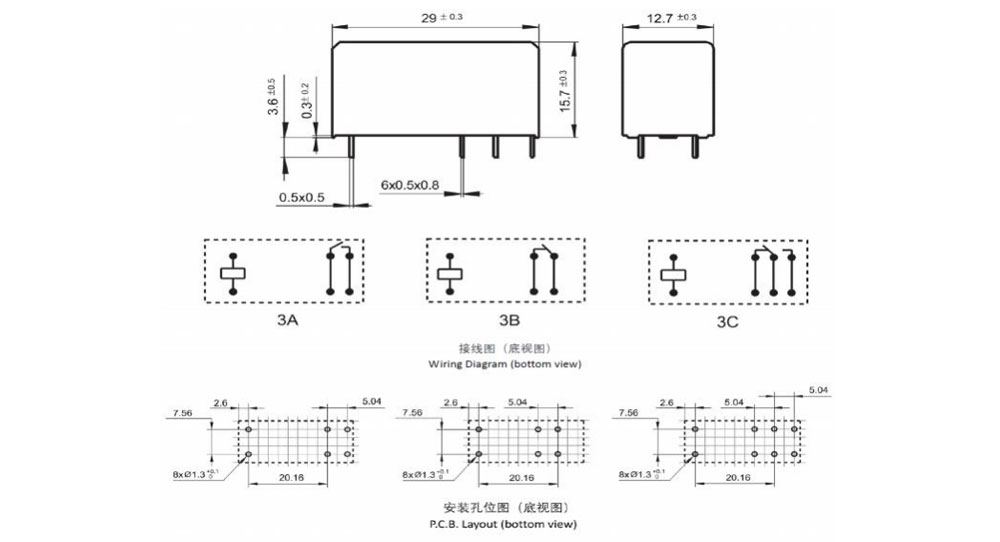

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

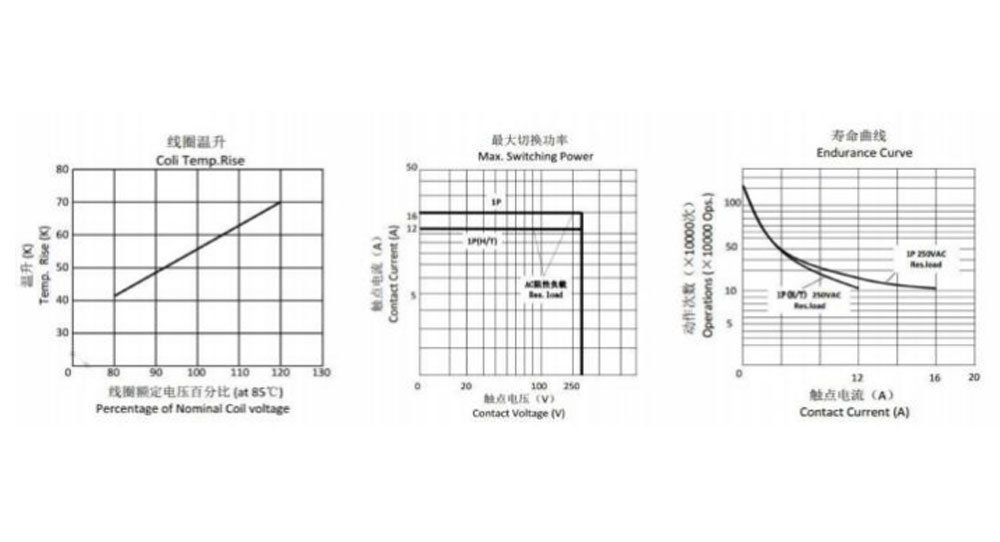

Kurva Karakteristik
Informasi Pemesanan
CY115F - 1 - C - 12VDC - B - D - T - XX
0
1：Jenis：CY115F
2: Jumlah Tiang: 1-1 Tiang
3: Pengaturan Kontak: Formulir A ; B-Bentuk B ; C-Bentuk C
4: Tegangan Nominal: 5,6,9,12,18,24,48VDC
5: Warna Lampiran: B-Hitam
6: Kumparan Pwor: D-0,4W
7: Konstruksi Pelindung: Tahan S-Flux,
SH- Tipe tersegel dapat dicuci
8: Parameter Khusus: Tipe Nihil-Standar
Surat atau angka-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relay tahan fluks dipasang pada PCB.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi seluruh performa dan parameter untuk setiap kemungkinan penerapan. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang tersegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan apa pun, harap hubungi Chengyuan untuk mendapatkan layanan teknis. Namun, pengguna bertanggung jawab untuk menentukan produk mana yang sebaiknya digunakan.
