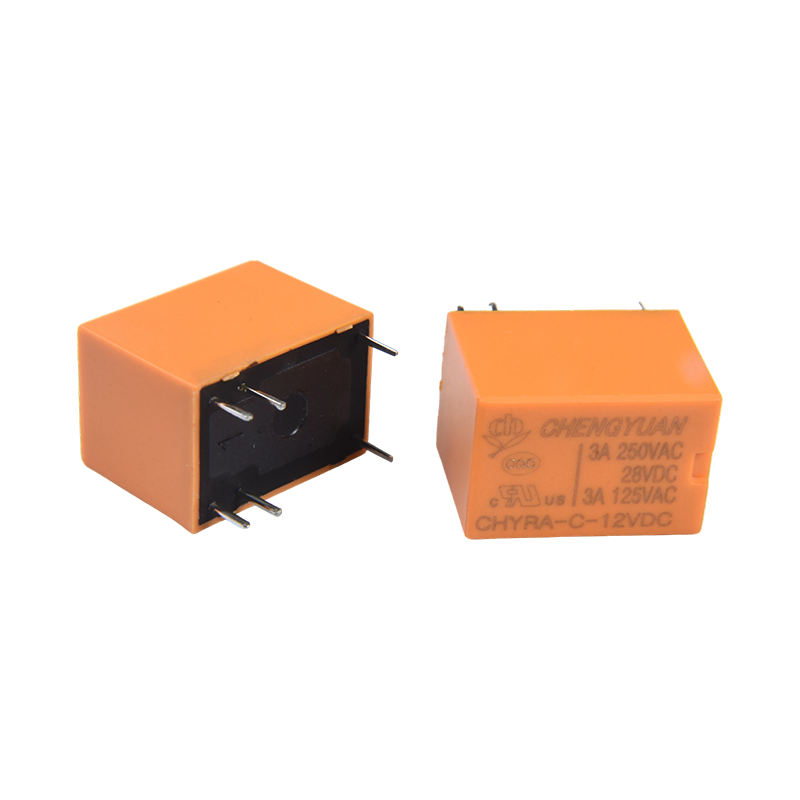

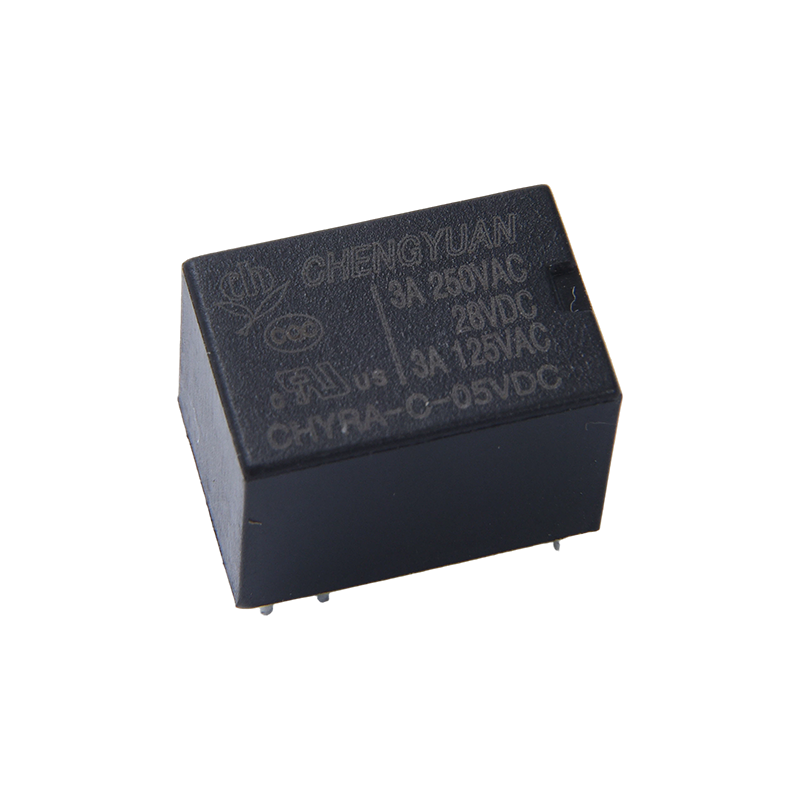

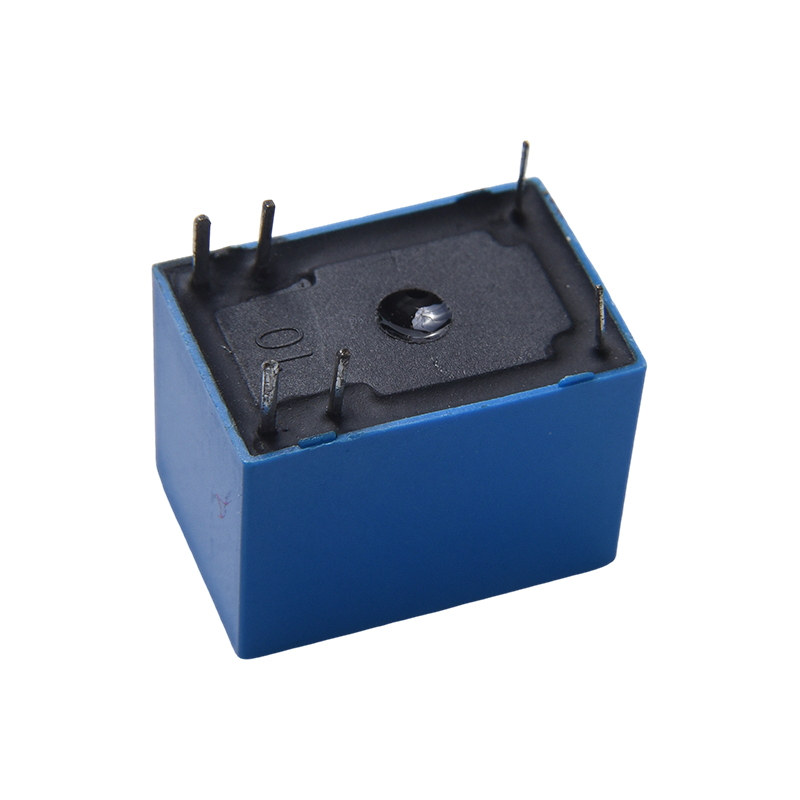

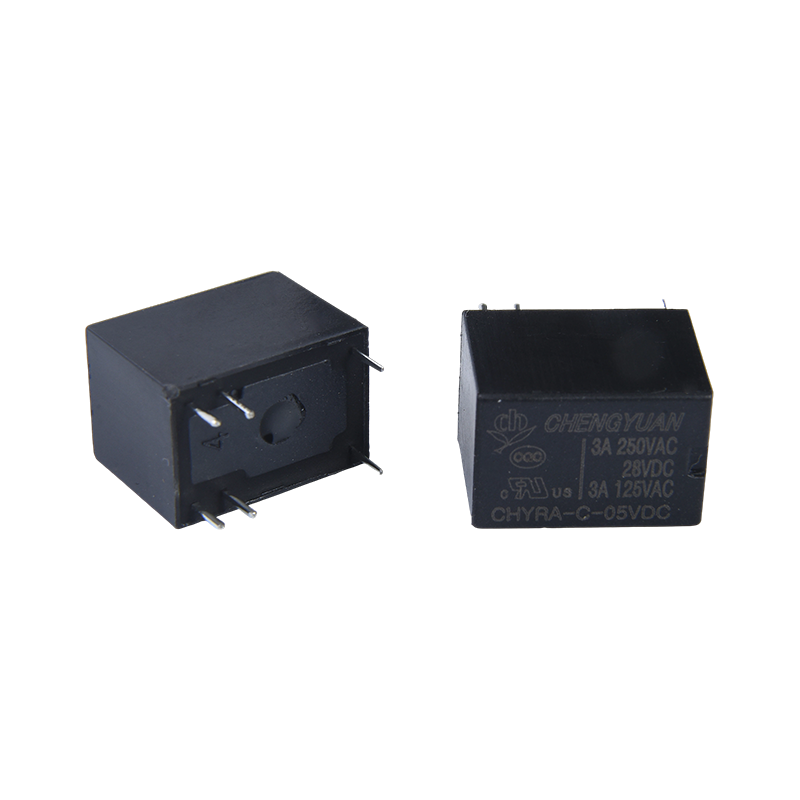

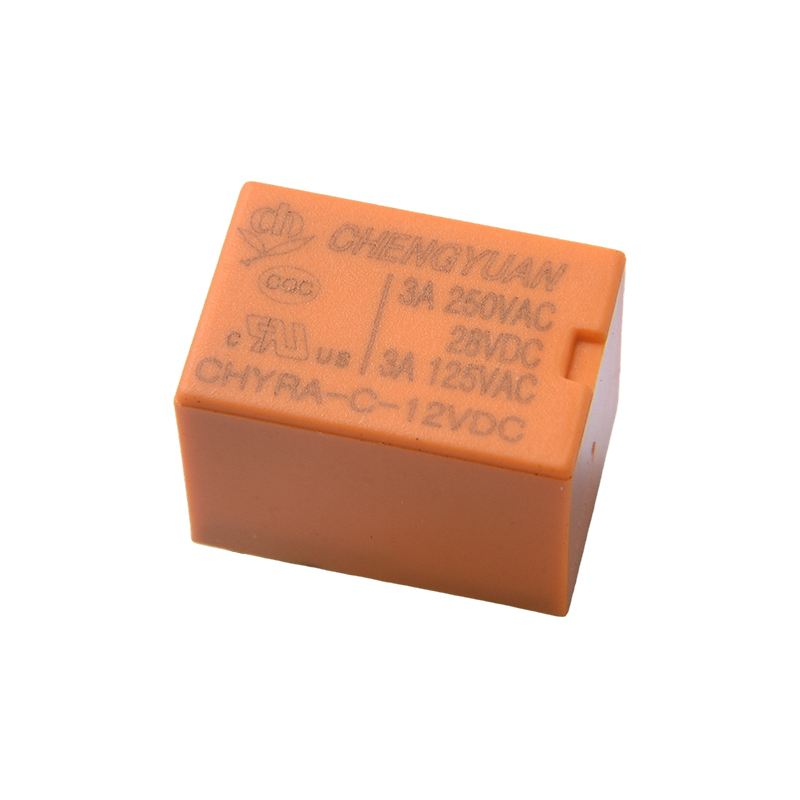

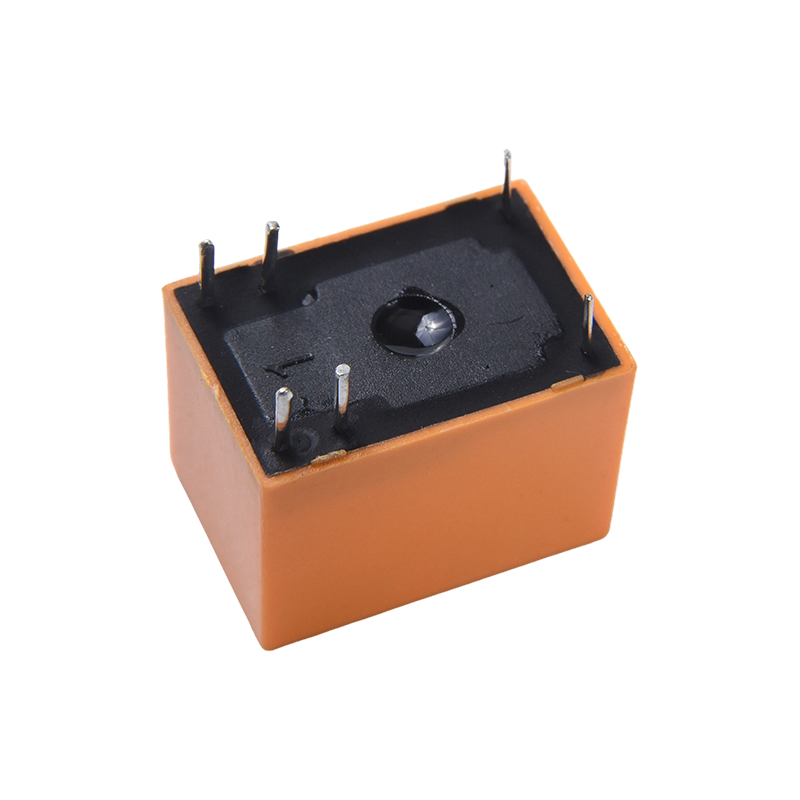

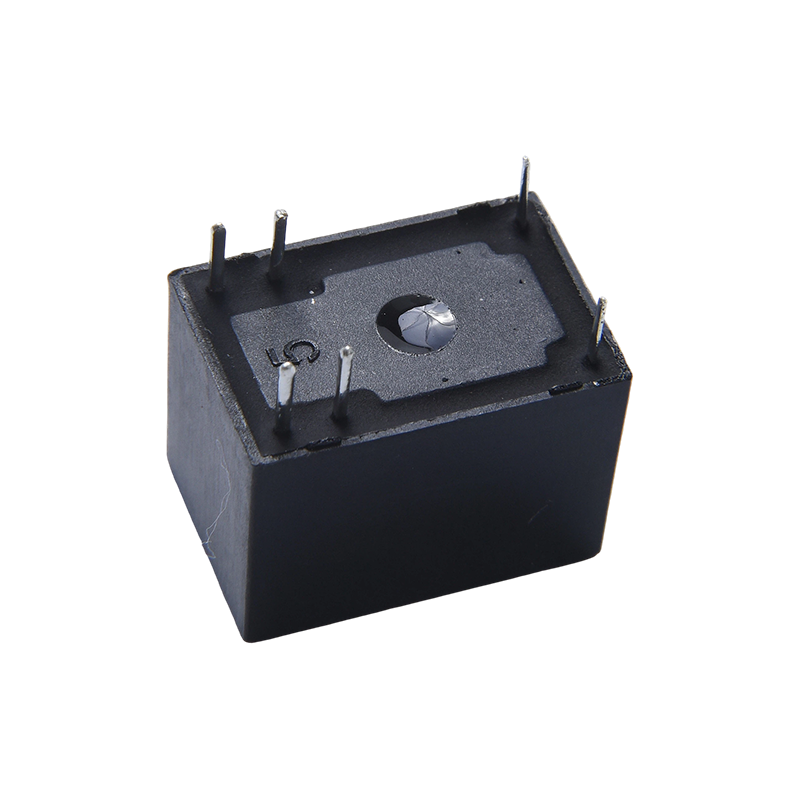

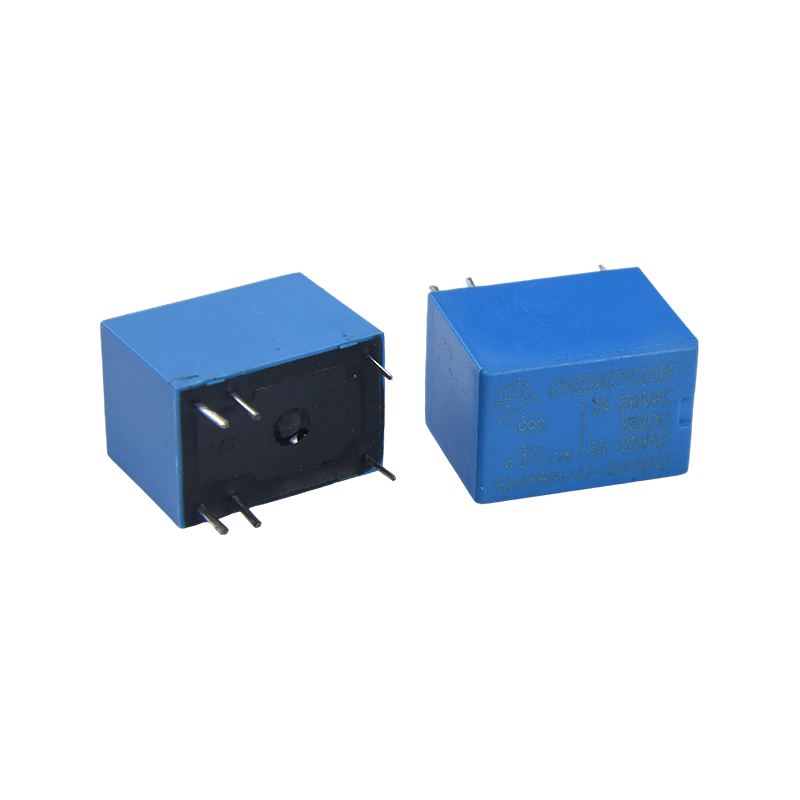

Fitur Produk:
Kapasitas Pengalihan Kontak Tinggi: Selain beban standar 3A, kontak mendukung peralihan hingga 16 amp, yang mampu menangani kebutuhan arus tinggi seketika di sirkuit.
Konsumsi Daya Sangat Rendah: Konsumsi daya koil hanya 0,2W, secara signifikan mengurangi konsumsi energi sistem, sehingga cocok untuk perangkat bertenaga baterai atau berdaya rendah.
Kekuatan Dielektrik Tinggi: Kekuatan dielektrik tinggi memastikan isolasi listrik yang andal antara sirkuit input dan output, melindungi sirkuit kontrol hilir.
Desain Ringkas: Struktur miniatur mengoptimalkan pemanfaatan ruang, cocok untuk pemasangan kepadatan tinggi pada PCB.
Standar Sertifikasi yang Luas: Disertifikasi oleh CQC dan UL, mematuhi standar keselamatan internasional, memastikan kualitas dan kepatuhan produk.
Tegangan Koil Fleksibel: Menyediakan berbagai voltase koil dari 3VDC hingga 48VDC, mudah disesuaikan dengan voltase sirkuit kontrol yang berbeda.
Aplikasi Khas:
Otomasi Industri: Digunakan untuk mengontrol motor, katup solenoid, dan berbagai instrumen otomasi, mencapai isolasi sinyal dan peralihan sirkuit.
Rumah Pintar: Diterapkan dalam kontrol pencahayaan, kontrol motor tirai, dan skenario lainnya sebagai komponen inti untuk kontrol daya rendah.
Sistem Keamanan: Digunakan dalam kontrol akses dan unit kontrol kunci magnetik untuk mendeteksi status kunci pintu dan peralihan kontrol.
Peralatan Komunikasi: Cocok untuk sakelar dan fasilitas komunikasi lainnya, bertanggung jawab untuk perutean sinyal, perlindungan, dan isolasi.
Perlindungan Sirkuit: Mengisolasi arus tinggi atau tegangan tinggi di sirkuit kontrol untuk mencegah interferensi dan kerusakan pada komponen sensitif.
| Ketik | CHYRA |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks. (pada 1A 16VDC) |
| Nilai beban (Beban resistif） | 3A/12V0AC |
| Maks. mengalihkan arus | 3A |
| Maks. tegangan peralihan | 125VAC |
| Maks. mengalihkan daya | 360VA |
| Minimal. berpindah beban | 6V 1A |
Karakteristik
| Waktu pengoperasian (pada tegangan koil terukur) | 10 ms Maks. |
| Waktu rilis | 4 ms Maks. |
| Resistensi isolasi | Minimal 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka:500VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak: 750VAC, 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 10G Min |
| Merusak | 10G Min |
| Daya tahan | Daya tahan mekanis （10800ops./h) | 10000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./jam) | 100.000 operasi (pada suhu kamar) |
| Suhu lingkungan | -40℃~ 85℃(tanpa kondensasi) |
| Berat | Kira-kira. 3,7 gram |
| Data Kumparan (pada 20℃) |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 3 | 120 | 25 | Sekitar 0,36W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Sekitar 0,2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Data yang ditampilkan di atas adalah nilai awal. Jangan memberikan voltase maksimum yang diizinkan pada kumparan selama lebih dari 10 menit untuk menghindari panas berlebih pada kumparan.

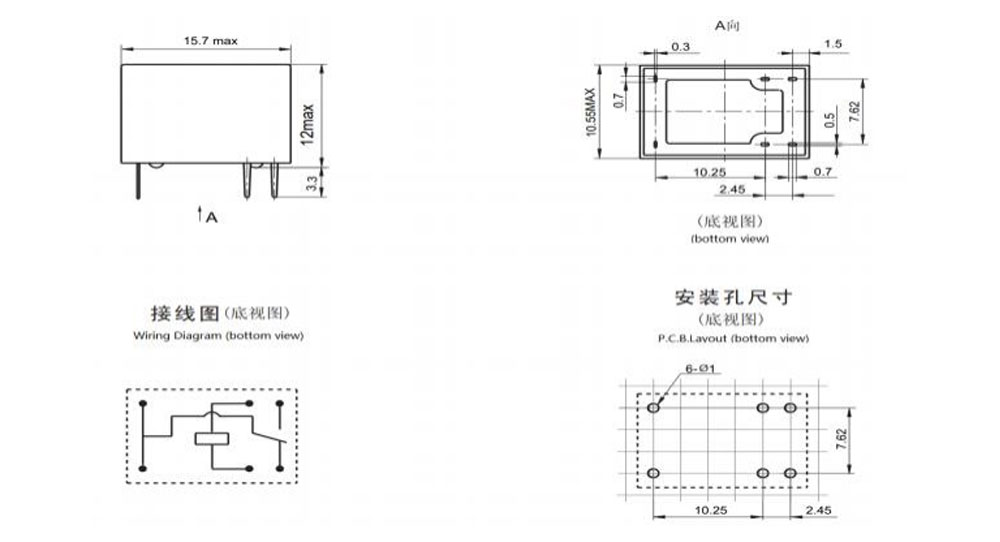

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

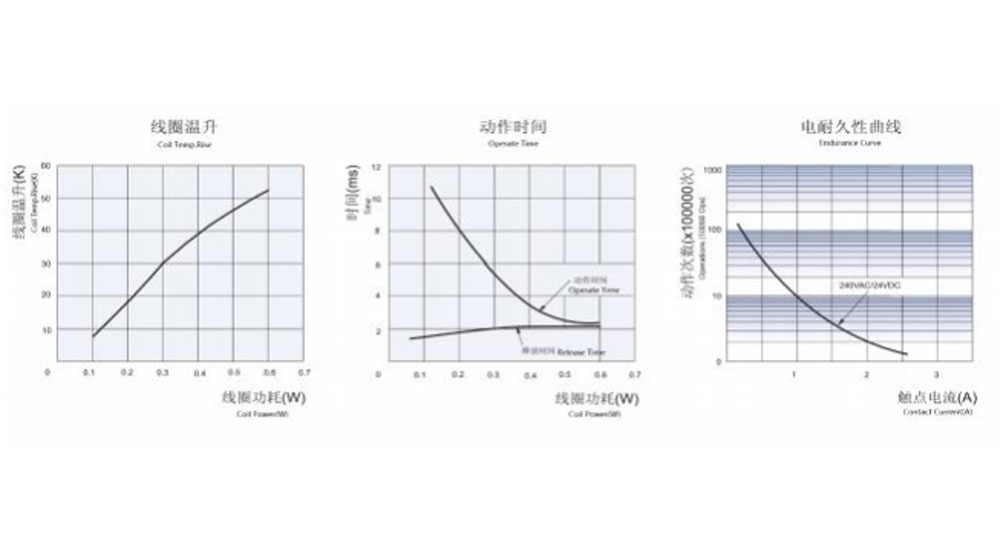

Kurva Karakteristik
Informasi Pemesanan
CHYRA - C - 12VDC - H - D - T - XX
0
1：Jenis：CHYRA
2: Pengaturan Kontak: C Fom C ; H Dari A ; B Dari B
3: Tegangan Nominal: 3,5,6,9,12,24VDC
4: Warna Lungkup: H-Hitam; L-Biru, Y -Kuning
5: Kumparan Pwor: D-0,36W L-0,2W
6: Konstruksi Pelindung: Tahan S-Flux,
Tipe bersegel SH dapat dicuci
7: Parameter Khusus: Tipe Nil-Standar
Surat atau angka-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relay tahan fluks dipasang pada PCB.
Akhiran khusus yang disesuaikan tersedia setelah dievaluasi oleh CHENGYUAN.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi seluruh performa dan parameter untuk setiap kemungkinan penerapan. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang tersegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan apa pun, harap hubungi Chengyuan untuk mendapatkan layanan teknis. Namun, pengguna bertanggung jawab untuk menentukan produk mana yang sebaiknya digunakan.
