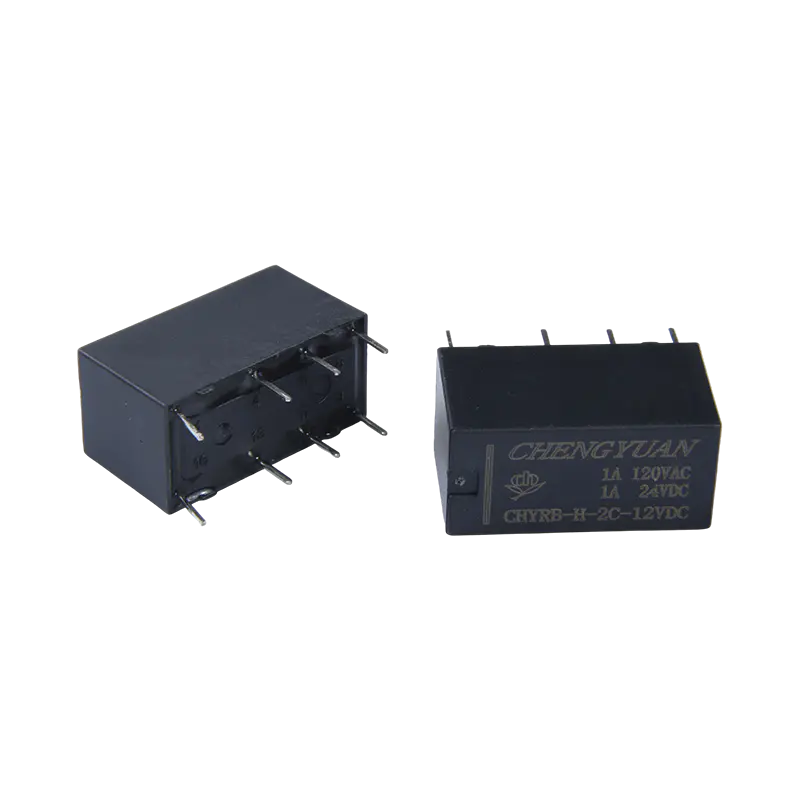

Fitur Utama
Resistensi Kontak Rendah: Bahan dan struktur kontak dioptimalkan untuk sinyal kecil, memastikan konduktivitas stabil jangka panjang dan mengurangi redaman sinyal.
Tegangan Isolasi Tinggi: Tegangan isolasi tinggi antara koil dan kontak secara efektif mencegah crosstalk sinyal dan gangguan eksternal.
Respon Cepat: Desain sistem elektromagnetik memprioritaskan kecepatan pengoperasian, memenuhi persyaratan waktu untuk perutean sinyal cepat dan peralihan peralatan komunikasi.
Umur Listrik yang Panjang: Memberikan ketahanan kontak yang sangat baik di bawah beban tetapan, memastikan keandalan peralatan dalam jangka panjang.
Aplikasi Utama
Peralatan Komunikasi: Digunakan untuk peralihan sinyal atau kontrol daya pada sakelar jaringan, stasiun pangkalan, dan peralatan lain untuk mengontrol on/off sirkuit.
Peralatan Kantor dan Periferal Komputer: Misalnya printer, pemindai, atau catu daya UPS, yang mengontrol hidup dan matinya rangkaian utama melalui relai.
Sistem Alarm Keamanan: Sebagai elemen peralihan dalam rangkaian alarm, merespons sinyal kontrol untuk memicu alarm atau mengaktifkan perangkat lain.
Peralatan Medis: Memanfaatkan karakteristik isolasi listriknya untuk memastikan keselamatan pasien dan peralatan, beroperasi secara stabil dalam instrumen diagnostik atau peralatan pemantauan.
Otomasi Industri: Beberapa model cocok untuk sistem PLC atau kontrol motor, memungkinkan tata letak yang ringkas melalui instalasi penyolderan PCB.
Data Kontak
| Ketik | CHYRB |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks. (pada 1A 16VDC) |
| Nilai beban (Beban resistif） | 1A 120VAC |
| Maks. mengalihkan arus | 2A |
| Maks. tegangan peralihan | 277VAC |
| Maks. mengalihkan daya | 554VA |
| Minimal. berpindah beban | 6V 1A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 7 ms Maks. (Tidak ada dioda) |
| Waktu rilis | 4ms Maks. (Tidak ada dioda) |
| Resistensi isolasi | Minimal 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka: 750VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak: 1000VAC, 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, pada amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, pada amplitudo ganda 1,5 mm |
| Resistensi guncangan | Fungsional | 10G Min |
| Merusak | 10G Min |
| Daya tahan | Daya tahan mekanis （10800ops./jam) | 10.000.000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./jam) | 100.000 operasi. (pada suhu kamar) |
| Suhu sekitar | -40℃ ~ 85℃( tanpa kondensasi) |
| Berat | Sekitar 4,6g |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 3 | 50 | 60 | Sekitar 0,15W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Sekitar 0,20W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Sekitar 0,36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Data yang ditampilkan di atas adalah nilai awal. Jangan gunakan tegangan maksimum yang diizinkan pada koil selama lebih dari 10 menit untuk menghindari panas berlebih pada koil ke-th.

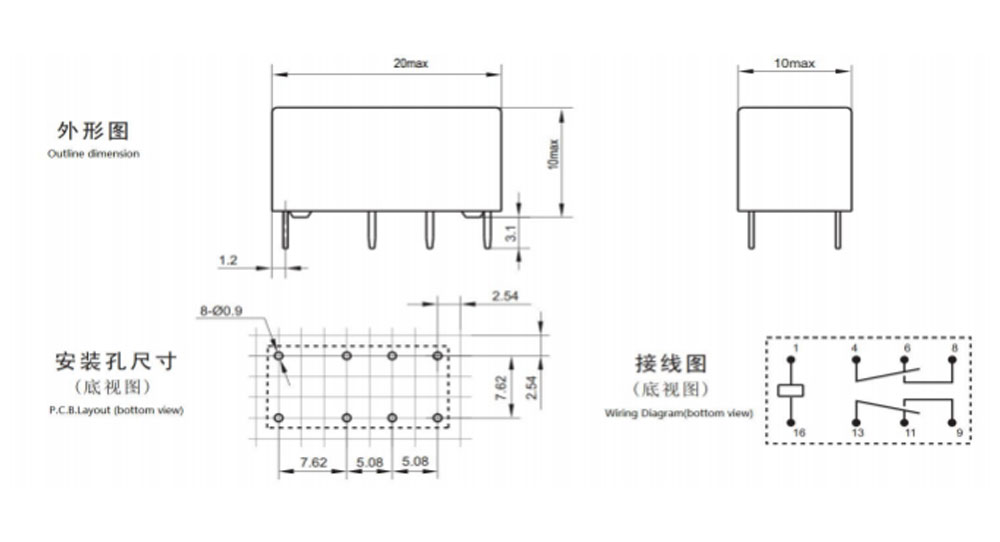

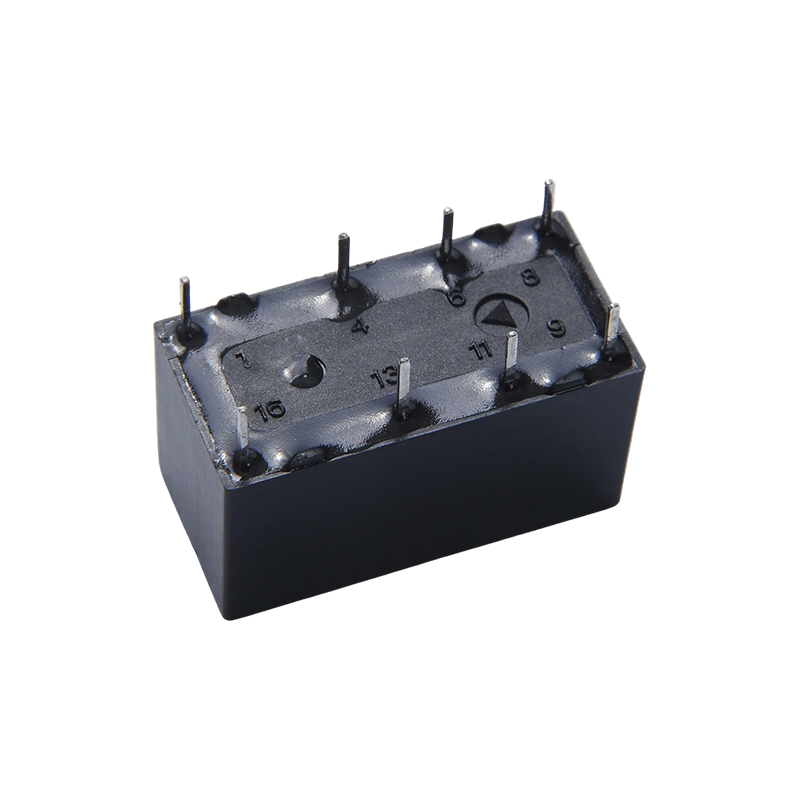

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

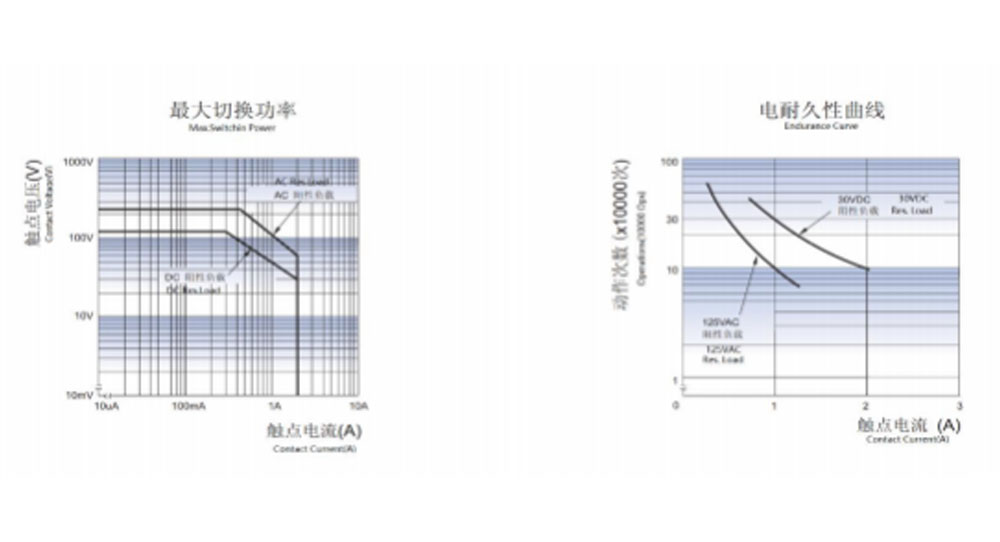

Karakteristik Cuves
Informasi Pemesanan
CHYRB - 2 - C - 12VDC - H - D - S - XX
0
1： Jenis： CHYRB
2: Jumlah Tiang: 2-2 Tiang
3: Pengaturan Kontak: C Dari C ; H Dari A ; B Dari B
4: Tegangan Nominal: 3,5,6,9, 12, 18,24,48VDC
5: Warna Penutup, Y-Kuning; H-Hitam; L-Biru
6: Kumparan Pwor: D-0,36W H-0,2W
7: Konstruksi Pelindung: Tahan S-Flux,
SH- Tipe tersegel dapat dicuci
8: Parameter Khusus: Tipe Nihil-Standar
Surat atau angka-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
Akhiran khusus yang disesuaikan tersedia setelah dievaluasi oleh CHENGYUAN.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi seluruh kinerja dan semua parameter untuk setiap kemungkinan aplikasi. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang disegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan, silakan hubungi Chengyuan untuk layanan teknis. Namun, merupakan tanggung jawab pengguna untuk menentukan produk mana yang harus digunakan.
