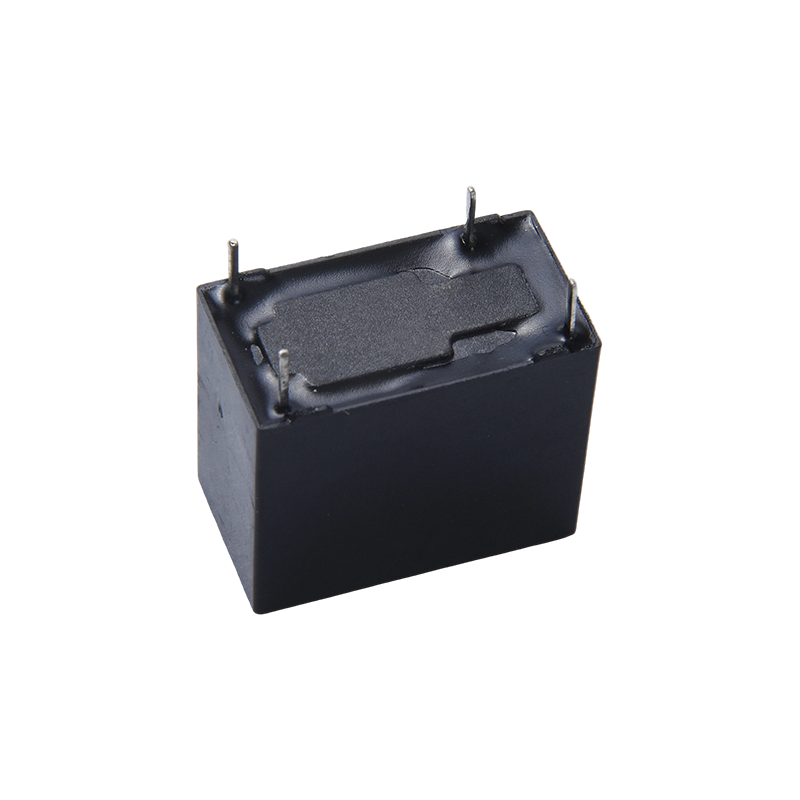

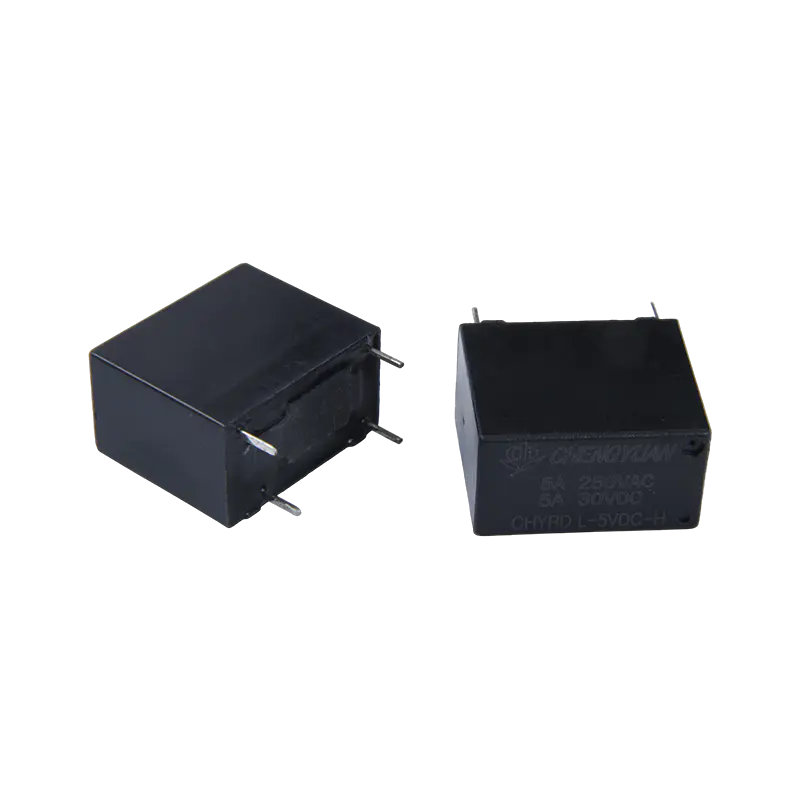

Keunggulan Produk:
Spesifikasi Beban Berganda: Menawarkan opsi arus kontak yang berbeda (5A/10A/16A/20A), memungkinkan pemilihan kapasitas beban yang paling sesuai secara fleksibel berdasarkan skenario aplikasi tertentu.
Kompatibilitas Pemasangan Kepadatan Tinggi: Desain struktural ringkas yang secara khusus dioptimalkan untuk lingkungan pemasangan dengan kepadatan tinggi, membantu meningkatkan pemanfaatan ruang papan sirkuit.
Fleksibilitas yang Kuat: Sebagai relai serba guna, relai ini dapat diterapkan secara luas ke berbagai sirkuit kontrol industri dan peralatan rumah tangga.
Peralihan Kontak Stabil: Mengaktifkan dan menonaktifkan sirkuit dengan andal, memastikan stabilitas pengoperasian peralatan.
Aplikasi utamanya meliputi penyesuaian otomatis, perlindungan keselamatan, dan peralihan sirkuit.
Di bidang peralatan rumah tangga, relai 32F banyak digunakan pada AC, penanak nasi, lemari es, dan alat sterilisasi untuk mencapai kontrol daya dan perlindungan beban berlebih.
Ini juga biasa digunakan pada peralatan kantor dan peralatan audio-visual untuk peralihan sinyal dan kontrol pengaturan tegangan.
Kontrol industri, sistem keamanan, dan elektronik otomotif (seperti AC otomotif dan manajemen daya) merupakan area aplikasi penting lainnya, yang memenuhi persyaratan ketahanan tegangan lonjakan dan keandalan jangka panjang.
Data Kontak
| Ketik | CHYRD |
| Materi kontak | Paduan perak: AgSnO2In2O3、AgSnO2、AgNi |
| Hubungi resistensi | 100mΩ Maks.(pada 1A 6VDC) |
| Nilai beban (Beban resistif） | 5A/10A 250VAC,10A 125VAC/30VDC ,16A 250VAC |
| Maks. mengalihkan arus | 20A |
| Maks. tegangan peralihan | 250VAC/30VDC |
| Maks. mengalihkan daya | 2500VA/300W |
| Minimal. berpindah beban | 6V 1A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 10 ms Maks. (Tidak ada dioda) |
| Waktu rilis | 5 ms Maks. (Tidak ada dioda) |
| Resistensi isolasi | Minimal. 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka: 1000VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak : 4000VAC , 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 10G Min. |
| Merusak | 100G Min. |
| Daya tahan | Daya tahan mekanis （10800ops./h) | 10000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./h) | 100.000 operasi (pada suhu kamar) |
| Suhu sekitar | -40℃ ~ 85℃( tanpa kondensasi) |
| Berat | Sekitar 4,6g |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 3 | 150 | 20 | Sekitar 0,45W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Sekitar 0,2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Data yang ditampilkan di atas adalah nilai awal. Jangan gunakan tegangan maksimum yang diizinkan pada koil selama lebih dari 10 menit untuk menghindari panas berlebih pada koil ke-th.

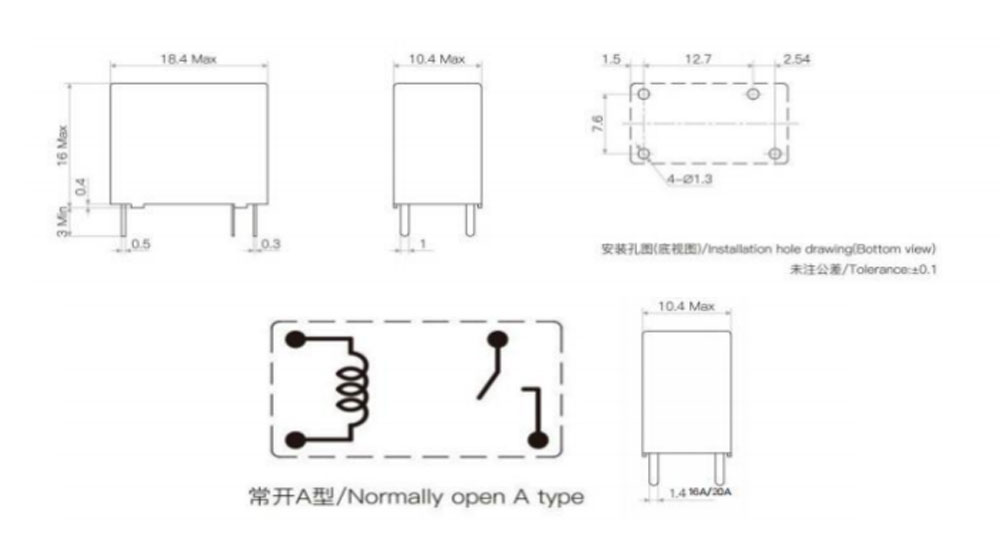

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

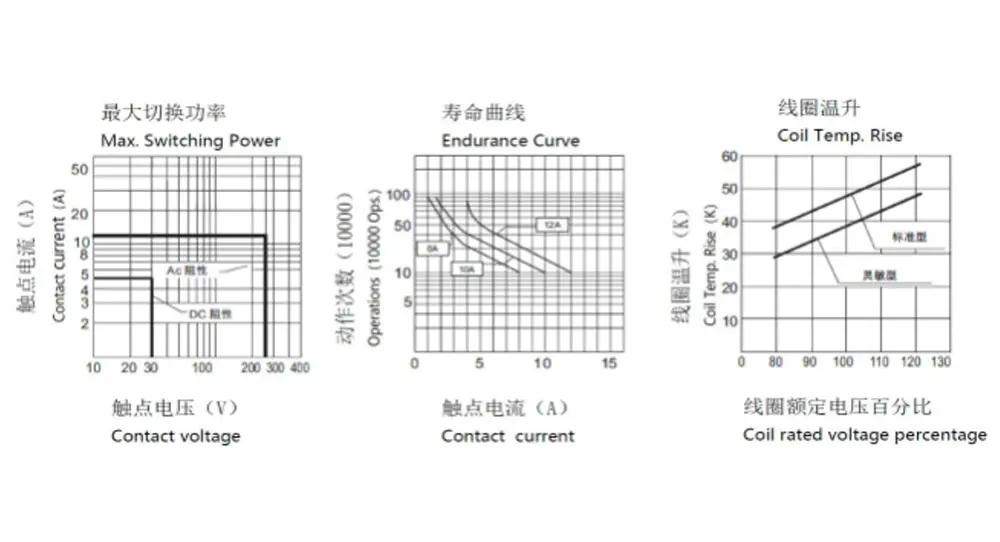

Kurva Karakteristik
Informasi Pemesanan
CHYRD - 1 - A - 12VDC - B - D - T - XX
0
1：Jenis：CHYRD
2: Jumlah Tiang: 1-1 Tiang
3: Pengaturan Kontak: A-Dari A
4: Tegangan Nominal: 3,5,6,9, 12, 18,24VDC
5: Warna Lungkup: B-Hitam
6: Kumparan Pwor: D-0,45W L-0,2W
7: Konstruksi Pelindung: Tahan S-Flux,
SH- Tipe tersegel dapat dicuci
8: Parameter Khusus: Tipe Nihil-Standar
Surat atau angka-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi semua kinerja dan semua parameter untuk setiap kemungkinan aplikasi. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang disegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan, silakan hubungi Chengyuan untuk layanan teknis. Namun, merupakan tanggung jawab pengguna untuk menentukan produk mana yang harus digunakan.
