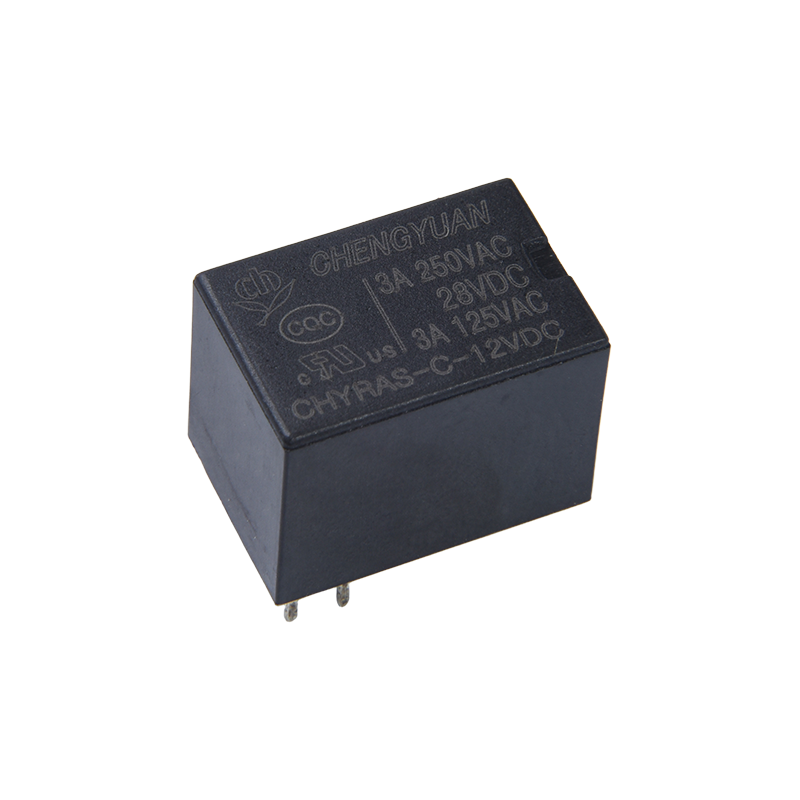

I. Keunggulan Inti
1. Respon Sensitivitas Tinggi: Kumparan sensitivitas tinggi 200mW memungkinkan respons cepat terhadap sinyal kontrol yang lemah, meningkatkan akurasi kontrol sinyal.
2. Kemampuan Beradaptasi Lingkungan yang Kuat: Struktur yang disegel secara efektif menahan debu, kelembapan, dan faktor lingkungan lainnya, sehingga memperpanjang masa pakainya.
3. Konsumsi Daya Rendah: Desain daya rendah 0,2W cocok untuk perangkat bertenaga baterai atau berdaya rendah, sehingga mengurangi konsumsi energi keseluruhan produk akhir.
4. Keserbagunaan Luas: Kompatibilitas tegangan lebar, kemasan PCB standar, dan kemampuan beradaptasi multi-skenario mencakup berbagai bidang seperti komunikasi, keamanan, peralatan kantor, dan peralatan rumah tangga, sehingga meningkatkan penggunaan kembali produk.

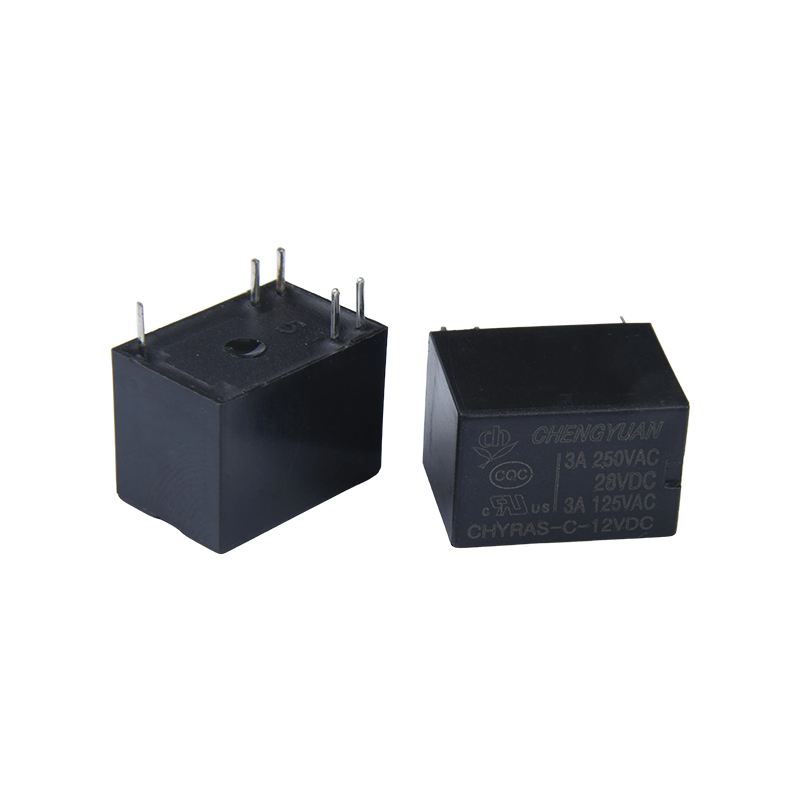

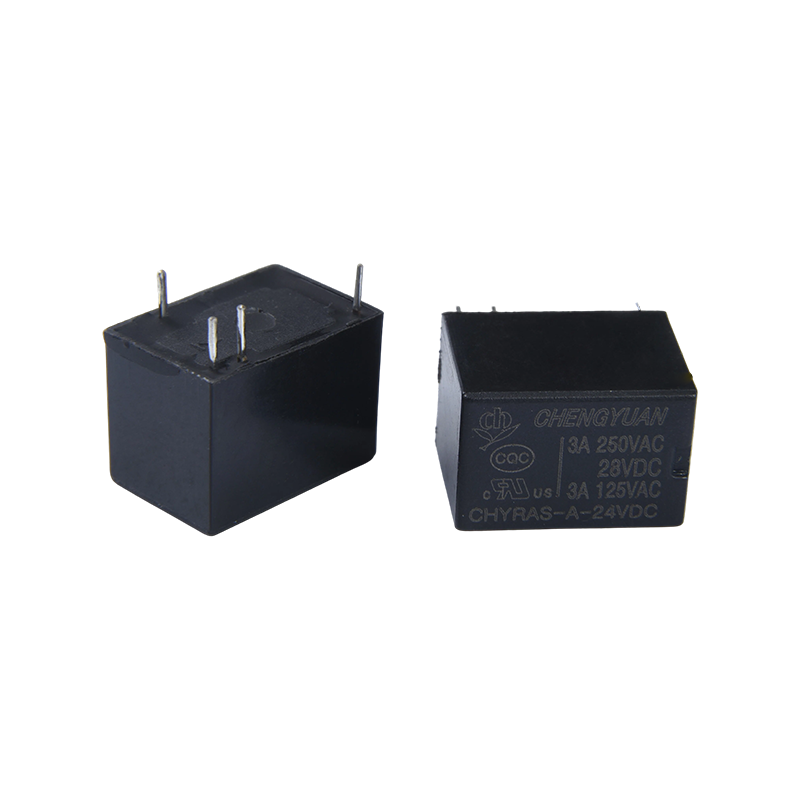

II. Struktur Produk dan Fitur Pemasangan

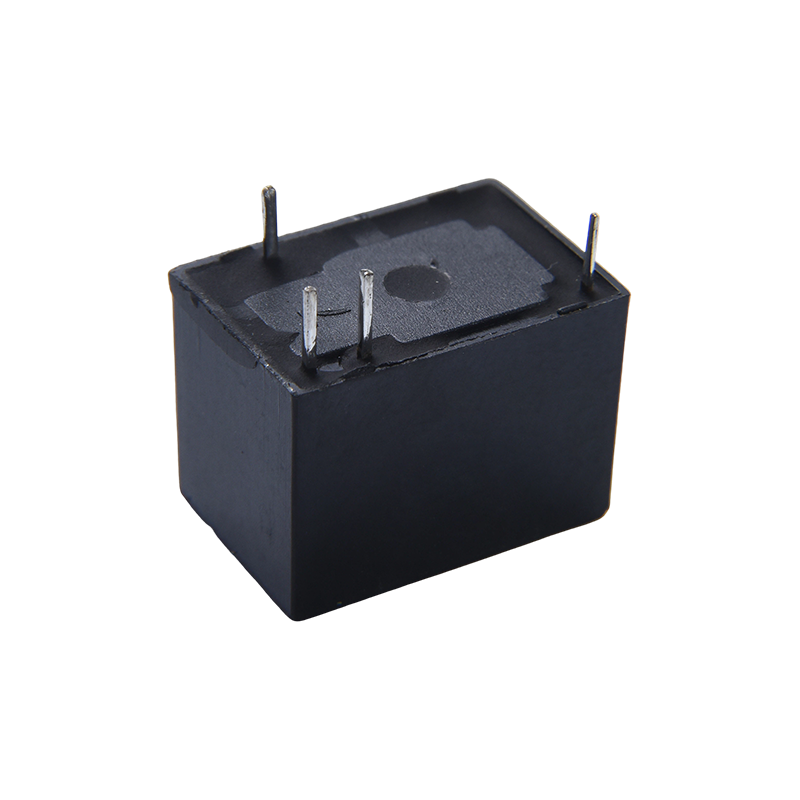

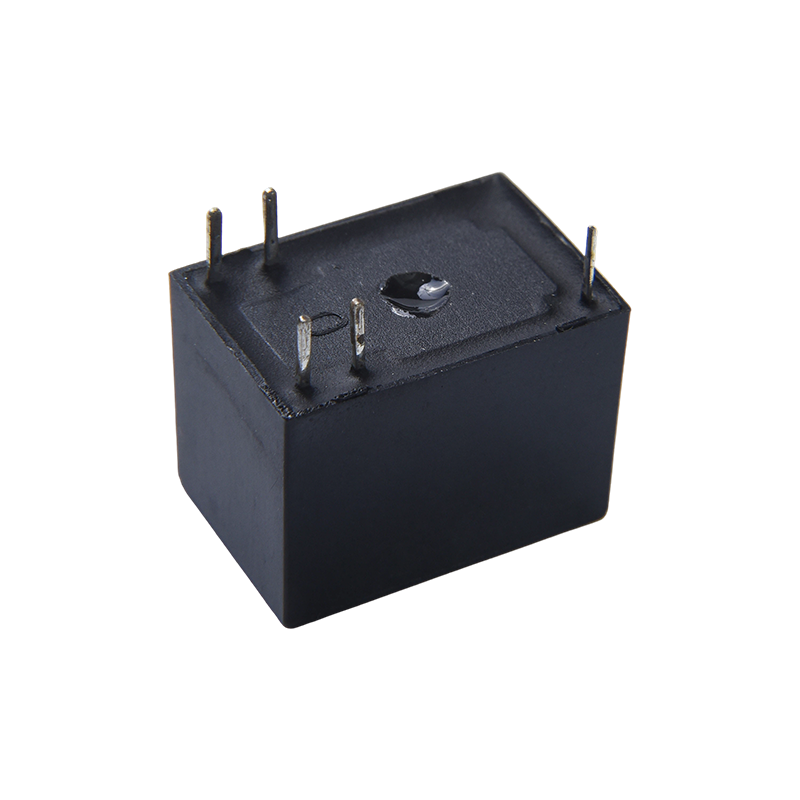

1. Desain Pengemasan dan Pin: Mengadopsi paket PCB 5PIN dengan tata letak pin standar, memfasilitasi pengelasan otomatis dan perakitan massal, dan cocok untuk desain papan PCB kepadatan tinggi.
2. Ukuran Ultra-Kecil: Ukuran yang ringkas memenuhi kebutuhan instalasi internal yang ringkas, menghemat ruang papan PCB dan berkontribusi pada miniaturisasi produk akhir;
3. Struktur Tersegel: Desain tersegel secara efektif mencegah masuknya debu, kelembapan, dan benda asing, sehingga meningkatkan masa pakainya di lingkungan yang kompleks. AKU AKU AKU. Fungsi Inti dan Skenario yang Berlaku
1. Fungsi Inti: Menyediakan fungsi isolasi sinyal, kontrol sinyal, dan perlindungan sirkuit, mengisolasi sirkuit kontrol dari sirkuit beban dan melindungi komponen kontrol inti;
2. Peralatan Komunikasi: Cocok untuk peralihan sinyal dan kontrol sirkuit pada peralatan komunikasi seperti sakelar, memastikan stabilitas transmisi sinyal.
3. Peralatan Keamanan dan Keselamatan: Dapat digunakan sebagai unit kontrol untuk sistem kontrol akses keamanan dan peralatan pemantauan, memungkinkan deteksi dan kontrol status sakelar kunci magnetik pintu, dan kontrol transmisi sinyal alarm keamanan.
4. Peralatan Kantor: Cocok untuk kontrol sinyal internal pada peralatan kantor seperti printer dan mesin fotokopi, sehingga meningkatkan presisi pengoperasian peralatan.
5. Peralatan Rumah Tangga: Digunakan untuk kontrol sinyal tambahan pada peralatan rumah tangga kecil, seperti peralihan dan perlindungan sirkuit internal, sesuai dengan persyaratan desain peralatan rumah tangga berdaya rendah;
6. Otomasi Industri: Berlaku untuk tautan kontrol sinyal kecil pada peralatan otomasi industri, memungkinkan pengoperasian dan kontrol terkoordinasi berbagai modul peralatan.
Data Kontak
| Ketik | CHIRAS |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks. (pada 1A 16VDC) |
| Nilai beban (Beban resistif） | 3A/12V0AC |
| Maks. mengalihkan arus | 3A |
| Maks. tegangan peralihan | 125VAC |
| Maks. mengalihkan daya | 360VA |
| Minimal. berpindah beban | 6V 1A |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 10 ms Maks. |
| Waktu rilis | 4 ms Maks. |
| Resistensi isolasi | Minimal 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka:500VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak : 750VAC, 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, pada amplitudo ganda sebesar 1,5 mm |
| Fungsional | 10-55Hz, pada amplitudo ganda sebesar 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 10G Min |
| Merusak | 10G Min |
| Daya tahan | Daya tahan mekanis （10800ops./jam) | 10000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./h) | 100.000 operasi (pada suhu kamar) |
| Suhu lingkungan | -40℃~ 85℃( tanpa kondensasi) |
| Berat | Kira-kira. 3,7 gram |
| Data Kumparan (pada 20℃) |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 3 | 150 | 20 | Sekitar 0,45W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Sekitar 0,36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Sekitar 0,2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Data yang ditampilkan di atas adalah nilai awal. Jangan memberikan tegangan maksimum yang diijinkan pada kumparan selama lebih dari 10 menit untuk menghindari panas berlebih pada kumparan.

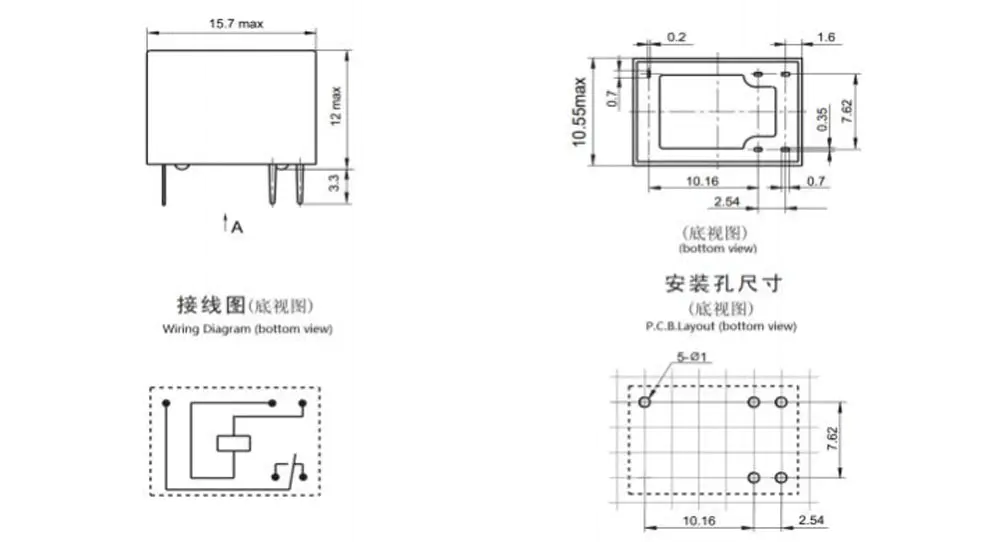

Dimensi garis luar, Diagram pengkabelan, tata letak PCB (Satuan: mm)

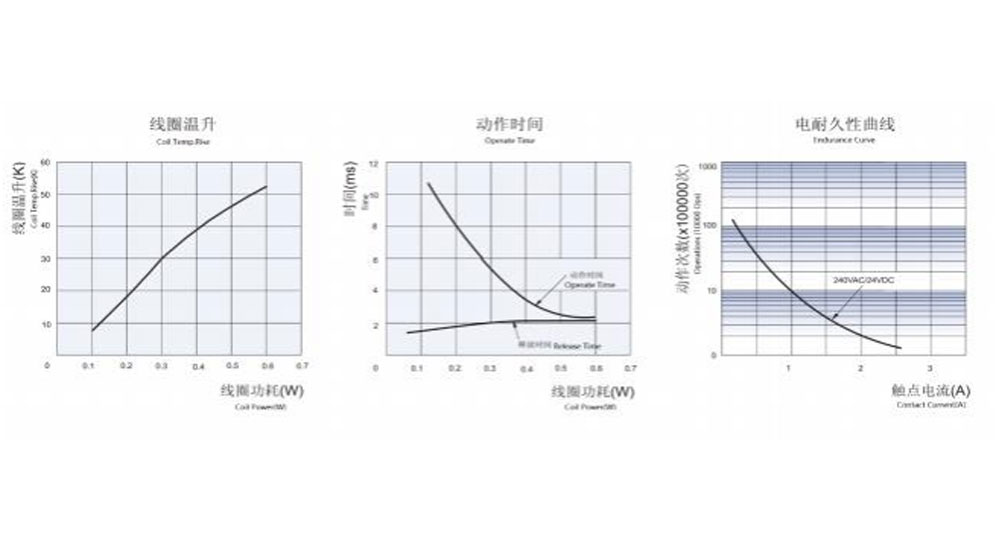

Kurva Karakteristik
Informasi Pemesanan
CHYRAS - C - 12VDC - H - D - T - XX
0
1：Jenis：CHYRAS
2: Pengaturan Kontak: C Fom C ; H Dari A ; B Dari B
3: Tegangan Nominal: 3,5,6,9,12,24VDC
4: Warna Penutup: H-Hitam; L-Biru, Y -Kuning
5: Kumparan Pwor: D-0,36W L-0,2W
6: Konstruksi Pelindung: Tahan S-Flux,
SH- Tipe tersegel dapat dicuci
7: Parameter Khusus: Tipe Nihil-Standar
Surat atau nomor-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
Akhiran khusus yang disesuaikan tersedia setelah dievaluasi oleh CHENGYUAN.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi semua kinerja dan semua parameter untuk setiap kemungkinan aplikasi. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang disegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan, silakan hubungi Chengyuan untuk layanan teknis. Namun, merupakan tanggung jawab pengguna untuk menentukan produk mana yang harus digunakan.
