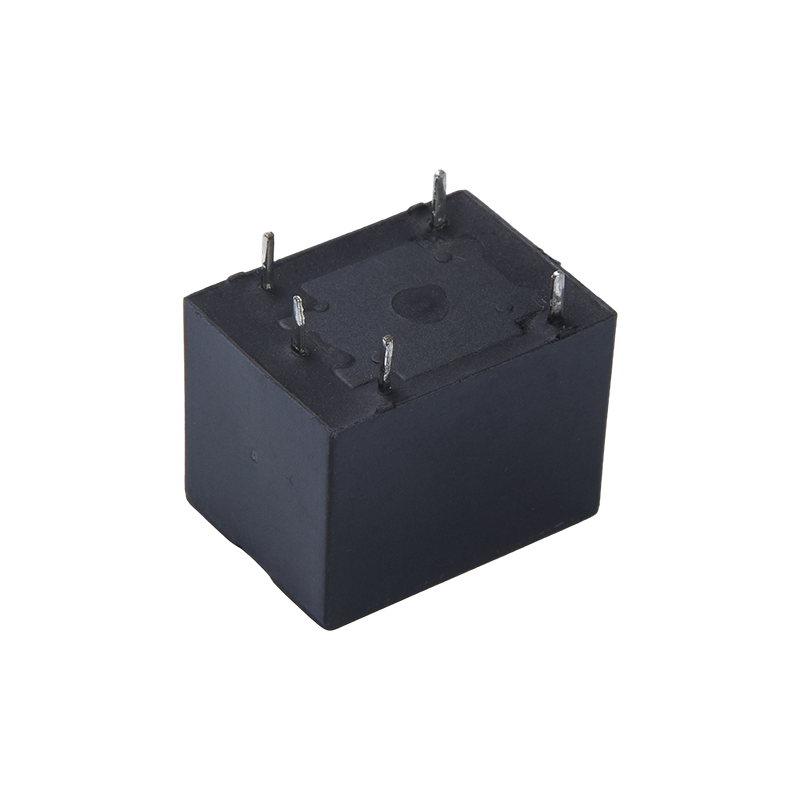

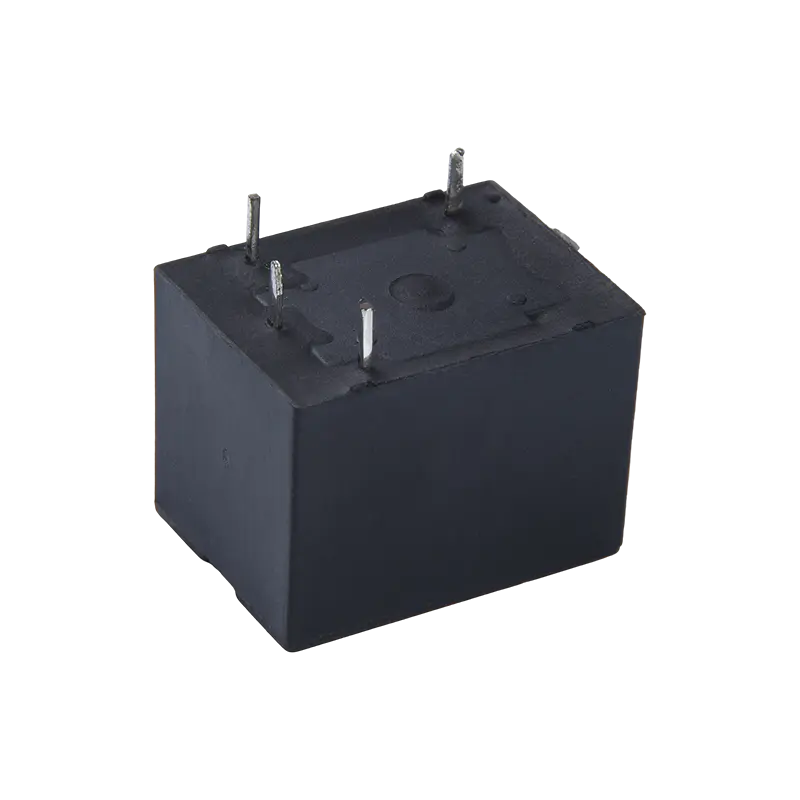

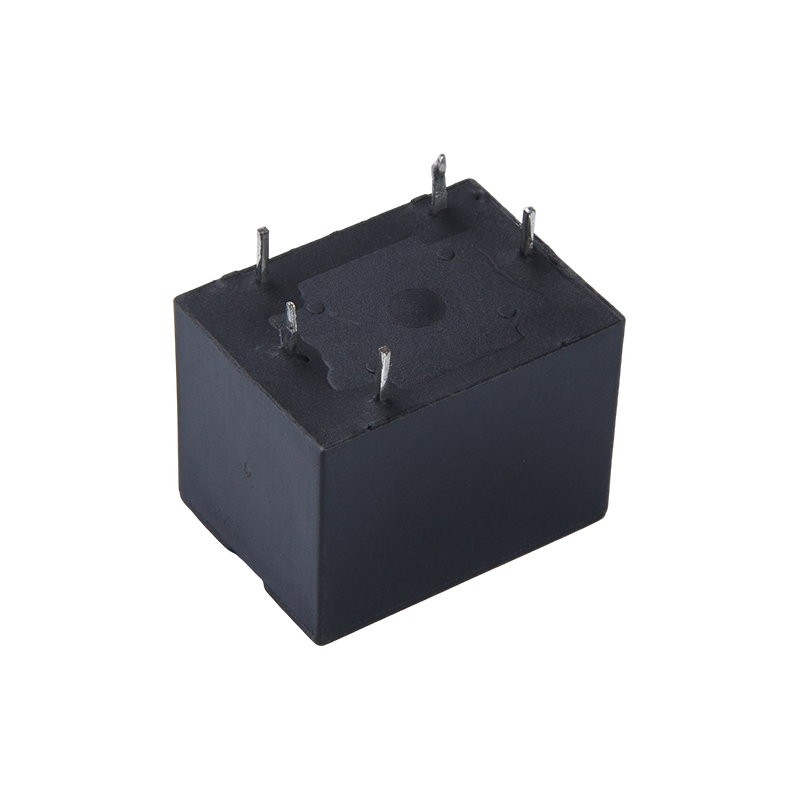

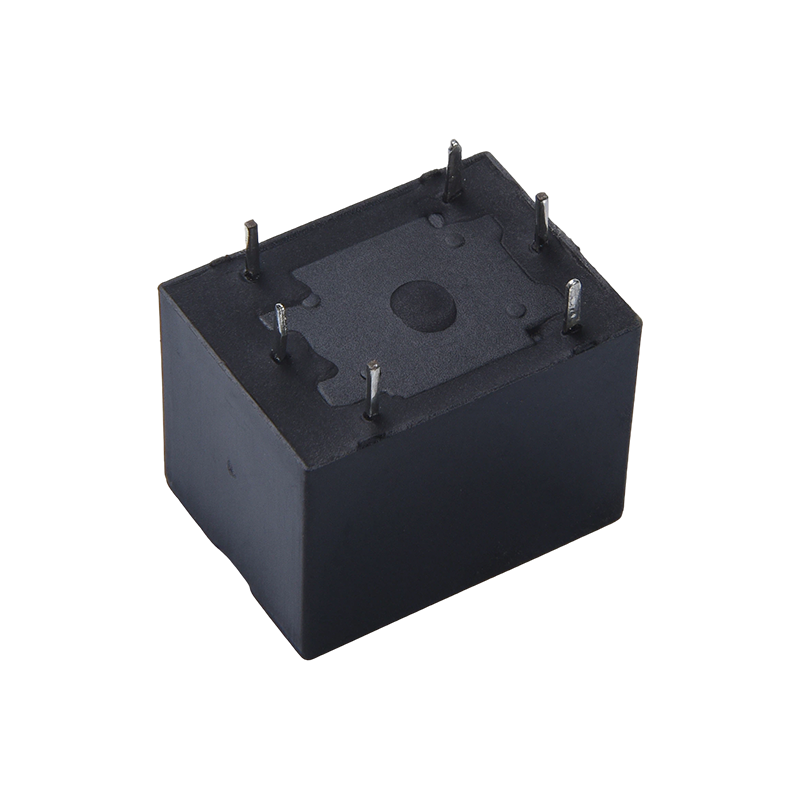

I. Fitur
1. Formulir Kontak: Menyediakan satu formulir kontak yang biasanya terbuka dan satu formulir kontak pergantian untuk memenuhi persyaratan desain sirkuit yang berbeda.
2. Karakteristik Instalasi: Menggunakan pin papan sirkuit cetak standar untuk memudahkan pemasangan PCB, cocok untuk proses perakitan otomatis;
3. Opsi Pengemasan: Tersedia dua opsi pengemasan: bersegel plastik dan tahan solder, untuk memenuhi kebutuhan lingkungan yang berbeda.
4. Struktur Inti: Menggunakan struktur kait magnetik koil tunggal atau koil ganda untuk memastikan retensi keadaan jangka panjang setelah listrik mati.
II. Fungsi Inti dan Skenario yang Berlaku
1. Fungsi Inti: Mencapai peralihan sirkuit daya nol, menyediakan peralihan otomatis dan isolasi sinyal, dan mempertahankan kondisi saat ini setelah daya kontrol dimatikan, cocok untuk aplikasi penyimpanan jangka panjang.
2. Bidang Jaringan Cerdas: Berlaku untuk skenario seperti pengukuran listrik dan sakelar kendali jarak jauh, memungkinkan kendali berdaya rendah dan presisi;
3. Bidang Energi Baru: Dapat digunakan pada peralatan energi baru seperti inverter surya, memastikan keadaan sirkuit yang stabil.
4. Bidang Industri dan Rumah: Cocok untuk otomasi industri, rumah pintar, kontrol pencahayaan, dan skenario lainnya;
5. Bidang Instrumentasi: Berlaku untuk tautan kontrol sirkuit berbagai instrumen dan meter. AKU AKU AKU. Memanfaatkan Keunggulan Inti
1. Keuntungan Konsumsi Daya Nol: Mempertahankan kondisi saat ini setelah listrik mati, mencapai peralihan konsumsi daya nol, cocok untuk aplikasi berdaya rendah.
2. Kapasitas Pengalihan Kontak Tinggi: beban pengalihan kontak 15A, cocok untuk kebutuhan kontrol daya sedang dan tinggi;
3. Instalasi dan Pemilihan Fleksibel: Ukuran ultra-kecil, pin PCB standar, dan beberapa pilihan paket, cocok untuk instalasi padat dan lingkungan yang berbeda;
4. Kepatuhan Lingkungan: Mematuhi standar RoHS, memenuhi persyaratan produk ramah lingkungan;
5. Kekhususan Pemandangan yang Kuat: Sangat cocok untuk skenario kendali jarak jauh dan pemeliharaan jangka panjang, dengan keserbagunaan dan kepraktisan yang luar biasa.
Parameter Kontak
| Konfigurasi Kontak | 1A | 1C |
| Hubungi Resistensi | 100mΩ (1A 6VDC) |
| Bahan Kontak | AgSnO₂, AgCdO |
| Beban Kontak (Resistif) | 10A 277VAC/28VDC |
| Tegangan Peralihan Maksimum | 277VAC / 30VDC |
| Arus Peralihan Maksimum | 15A | 10A |
| Daya Pengalihan Maksimum | 2500VA |
| Daya Tahan Mekanis | siklus 1×10⁷ |
| Daya Tahan Listrik | 5×10⁴ siklus |
| Parameter | Spesifikasi |
| Resistensi Isolasi | 100MΩ (500VDC) |
| Tegangan Tahan Dielektrik | Antara Kontak dan Coil | 1500VAC selama 1 menit |
| Antara Kontak Terbuka | 750VAC selama 1 menit |
| Waktu Pengoperasian (pada tegangan pengenal) | ≤5ms |
| Waktu Pelepasan (pada tegangan pengenal) | ≤5ms |
| Syok | Stabilitas | 100m/dtk² (10g) |
| | Kekuatan | 1000m/s² (100g) |
| Getaran | 10Hz~55Hz, amplitudo ganda 1,5mm |
| Kelembaban | 35%~85% RH |
| Kisaran Suhu | -40°C ~ 85°C |
| Tipe Terminal | Jenis PCB |
| Berat | Sekitar 10g |
| Jenis Kemasan | Tipe bersegel plastik, tipe tahan solder |
Catatan:
(1) Semua nilai di atas adalah nilai awal;
Estafet Shengyuan
Parameter Kumparan
| Nilai Daya Kumparan | Kumparan Tunggal ≤550mW |
| Kumparan Ganda ≤750mW |
Tabel Spesifikasi Kumparan 23℃
| Tegangan Terukur (VDC) | Setel/Setel Ulang Tegangan (VDC) | Lebar Pulsa (ms) | Resistensi Kumparan Ganda (Ω±10%) | Resistansi Kumparan Tunggal (Ω±10%) |
| 5 | ≤3.80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6.80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13.5 | ≥50 | 900/900 | 900 |
| 24 | ≤18.0 | ≥50 | 1060/1370 | 1160 |
Sertifikasi Keamanan
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7,5A 250VAC karena phi=1 7,5A 14VDC Kiri/Kanan=0ms |
| 1C | 7,5A 250VAC karena phi=1 7,5A 14VDC Kiri/Kanan=0ms |
Contoh tanda pemesanan

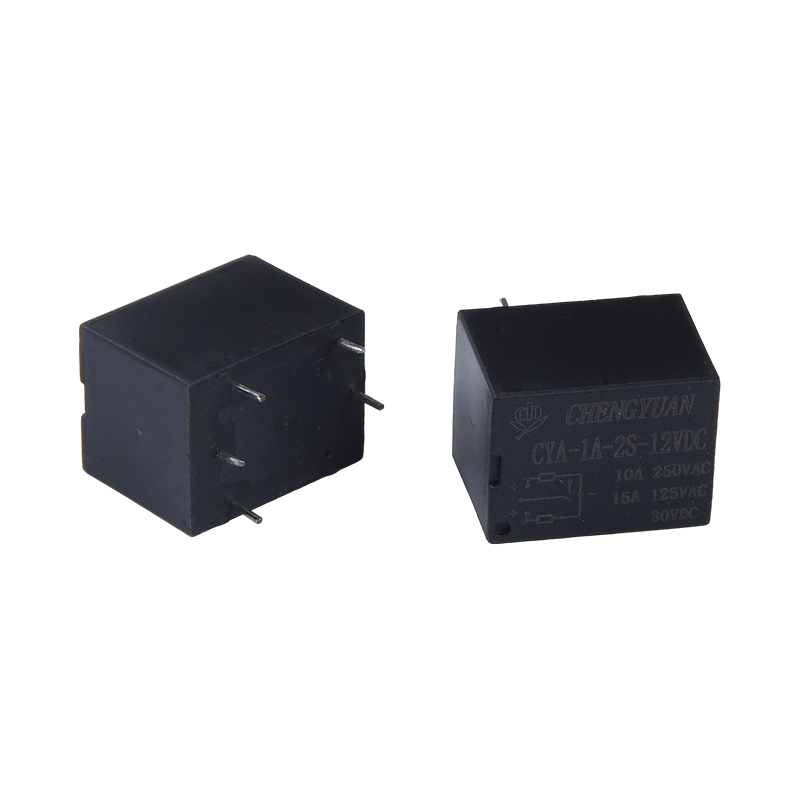

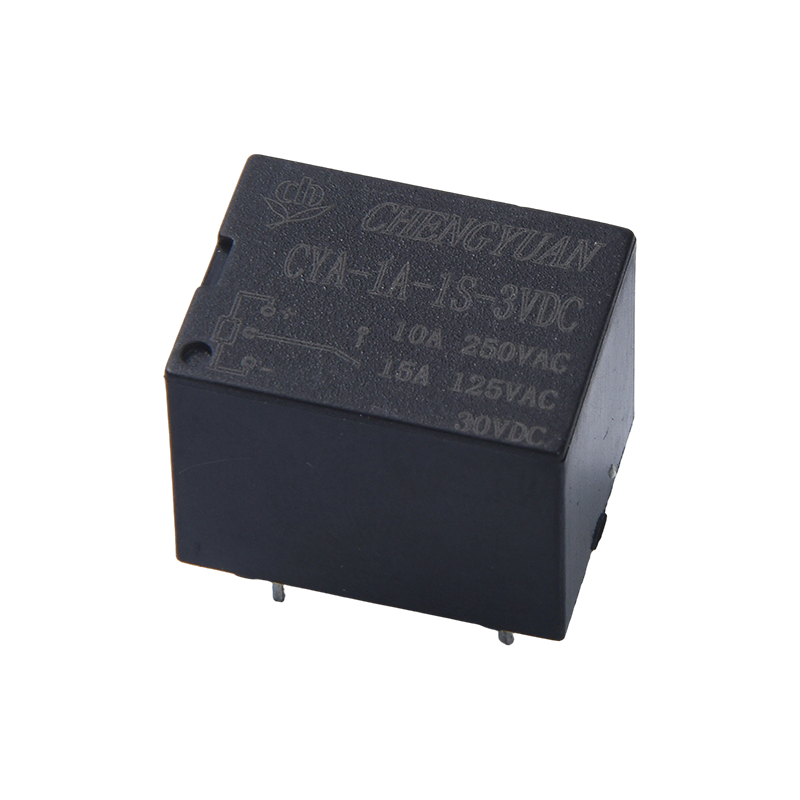

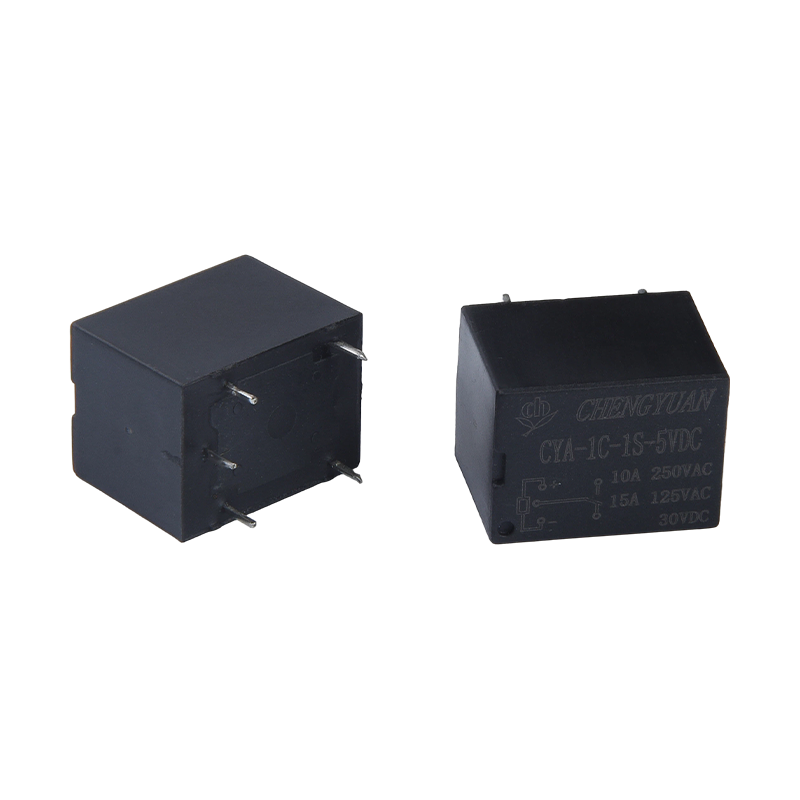

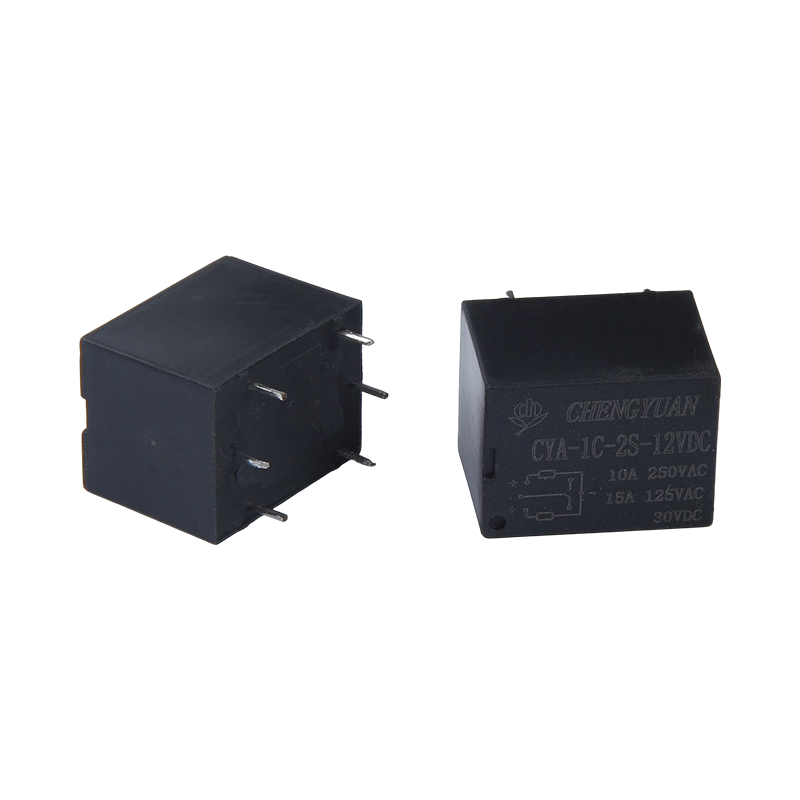

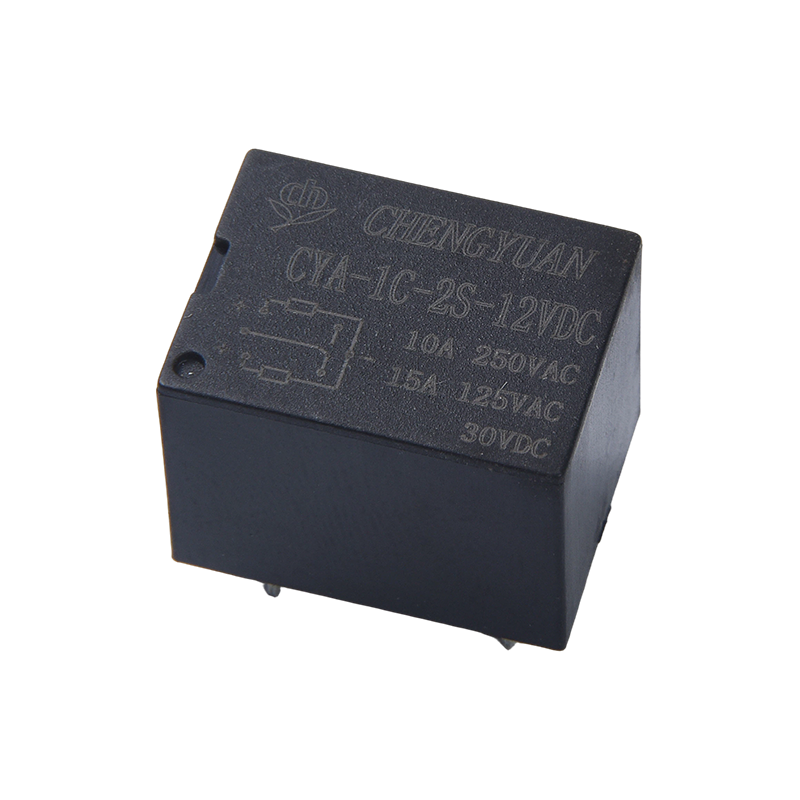

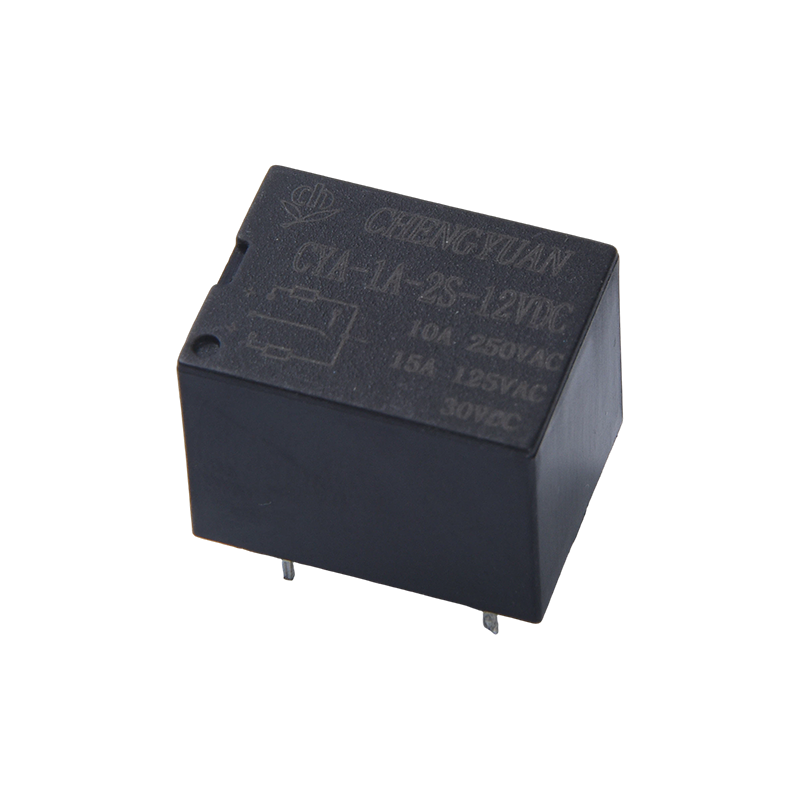

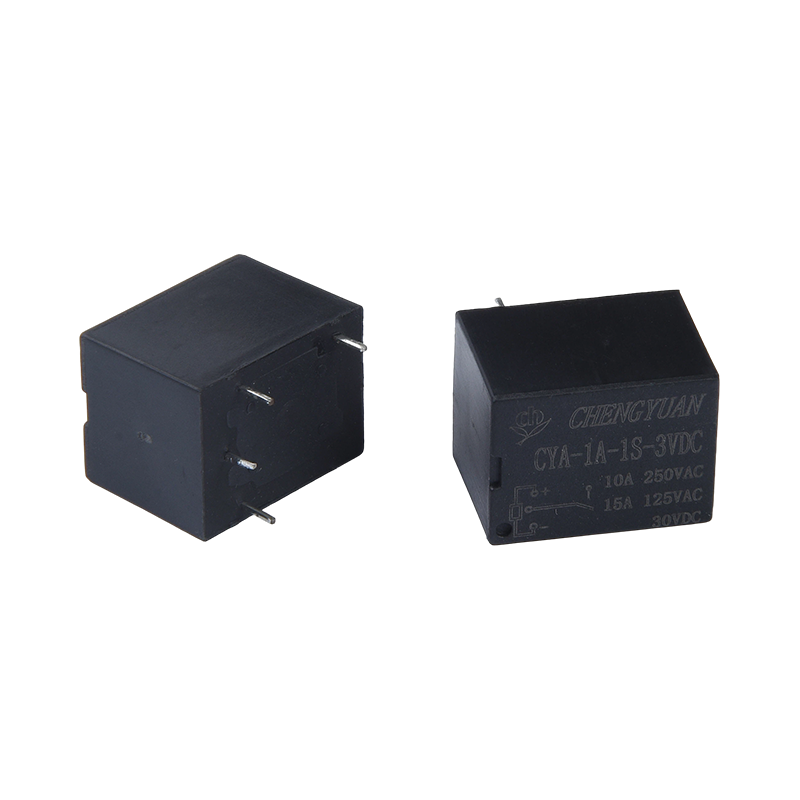

Model relai(1)CYA
Tegangan koil 3 5 6 9 12 18 24 48VDC
Formulir kontak 1A: Satu set yang biasanya terbuka 1C: Satu set peralihan
Bentuk kumparan 1S : kumparan tunggal 2S : kumparan ganda
Bahan kontak T: AgSnO2, Tidak ada: AgCdO
Keterangan: (1) Di lingkungan yang mengandung gas berbahaya seperti H2S, SO2, NO2, dll., disarankan untuk menggunakan produk bersegel plastik, dan harap melakukan pengujian dan konfirmasi dalam penggunaan sebenarnya; bila pembersihan menyeluruh tidak diperlukan, disarankan
Disarankan untuk memberikan prioritas pada produk yang tahan fluks;
(2) Produk ini merupakan produk ramah lingkungan. Harap tandai nomor fitur yang sesuai saat memesan, dengan (551) menunjukkan kepatuhan RoHS (kontak mengandung kadmium), dan (555) menunjukkan kepatuhan RoHS (kontak tidak mengandung kadmium).
