Fitur Produk:
Kapasitas Pengalihan Kontak Tinggi: Selain beban standar 20A, kontak mendukung peralihan hingga 35 amp, yang mampu menangani lonjakan arus seketika saat menghidupkan mobil atau dari aksesori berdaya tinggi.
Konsumsi Daya Sangat Rendah: Konsumsi daya koil hanya 0,6W/0,8W, membantu mengurangi beban pada baterai kendaraan dan menyelaraskan dengan tren industri otomotif menuju konsumsi energi yang rendah.
Daya Tahan Mekanik yang Sangat Baik: Memiliki ketahanan terhadap guncangan dan getaran yang tinggi, memastikan sambungan listrik yang stabil bahkan dalam kondisi berkendara yang bergelombang dan getaran mesin.
Rentang Tegangan Kumparan Lebar: Tersedia dalam berbagai spesifikasi mulai dari 3VDC hingga 48VDC, beradaptasi dengan berbagai jenis tegangan sirkuit otomotif.
Desain Ringkas: Struktur yang dioptimalkan dan ukuran kecil memfasilitasi pemasangan padat di kotak kontrol kelistrikan otomotif terbatas.

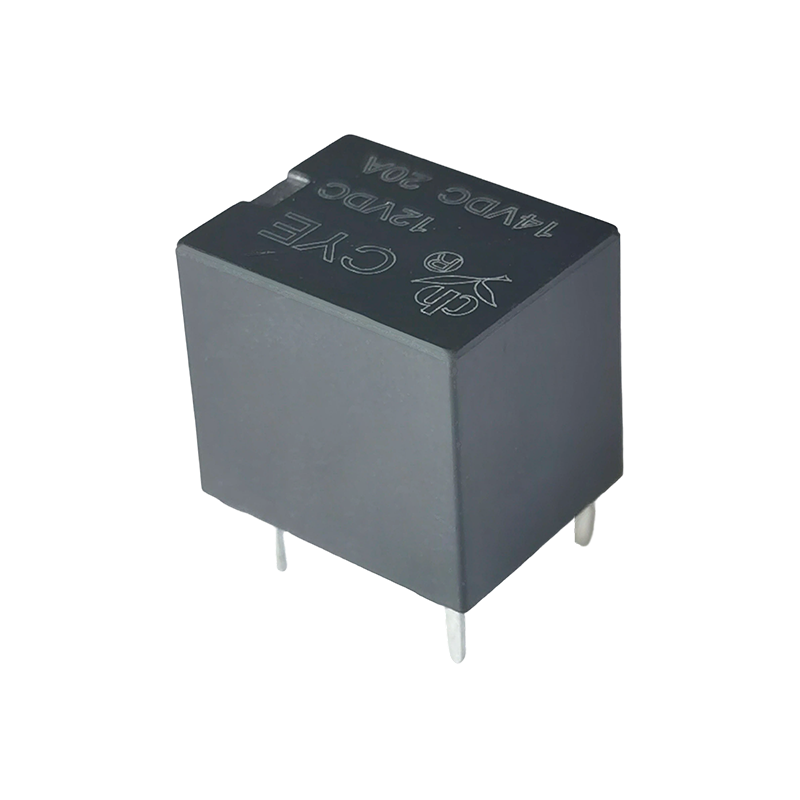

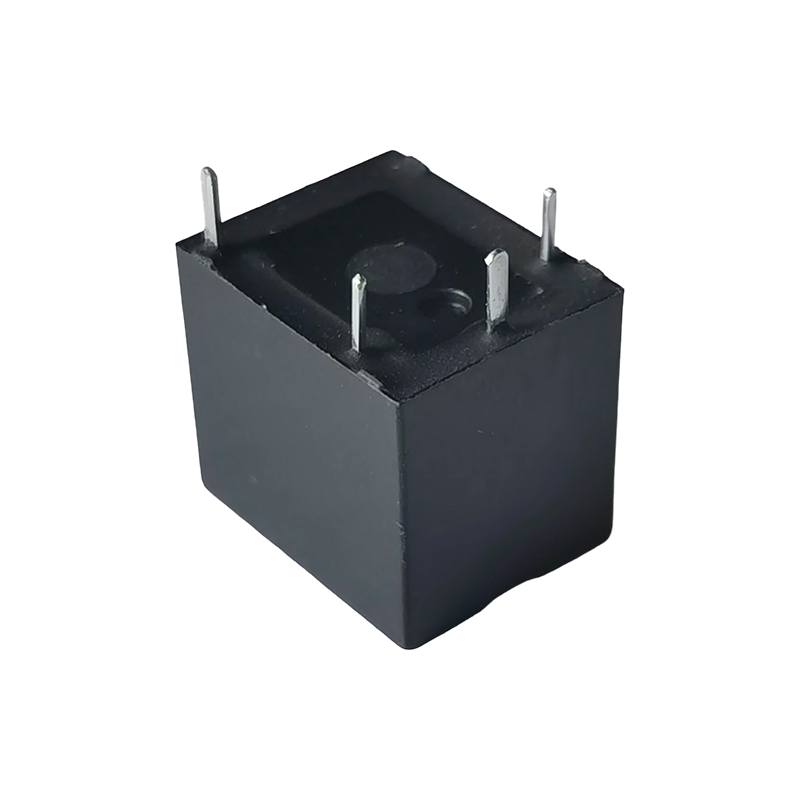

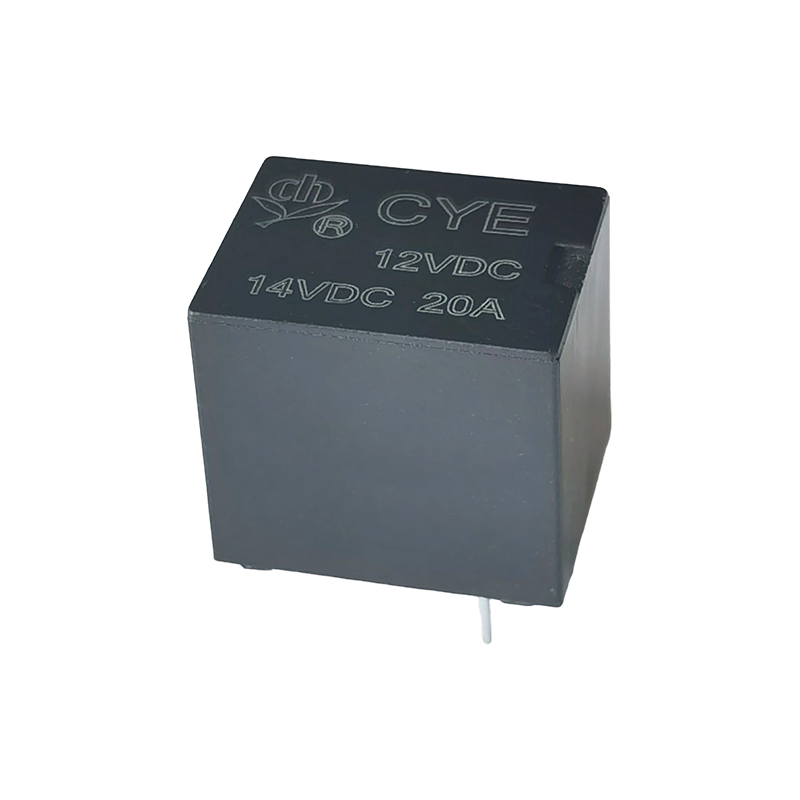

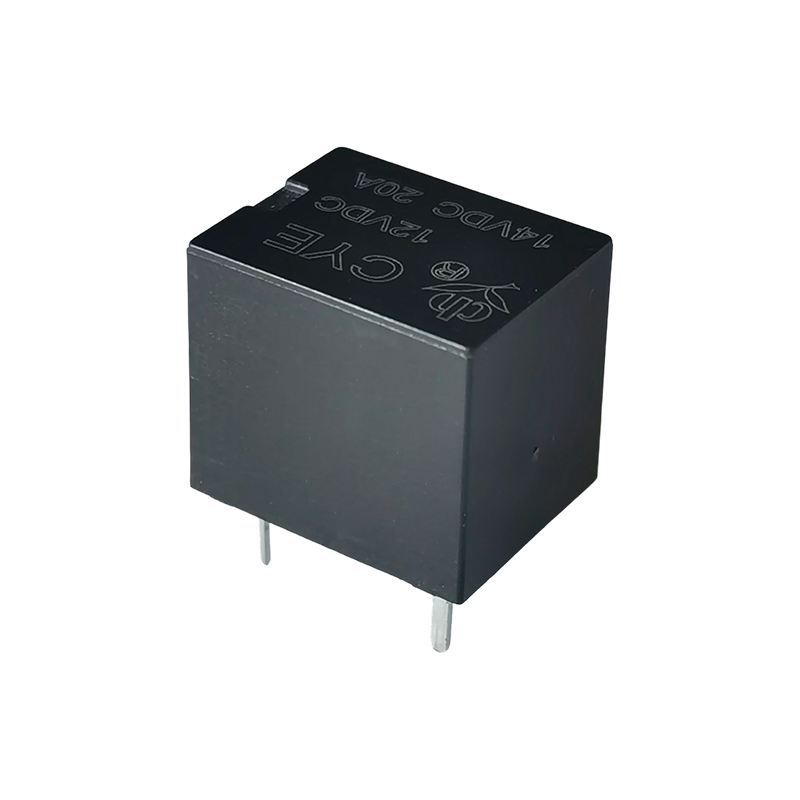

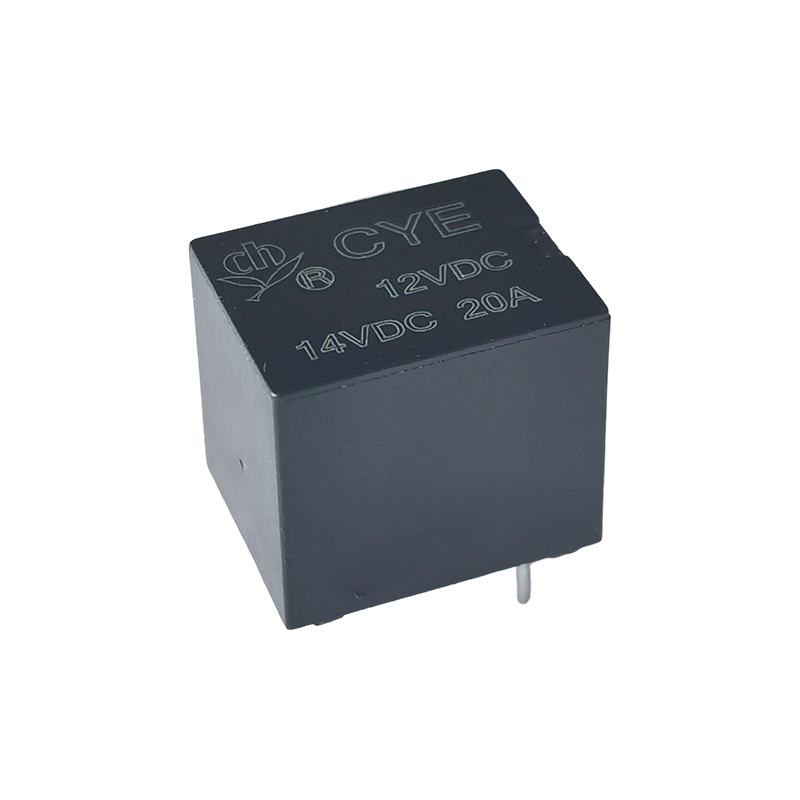

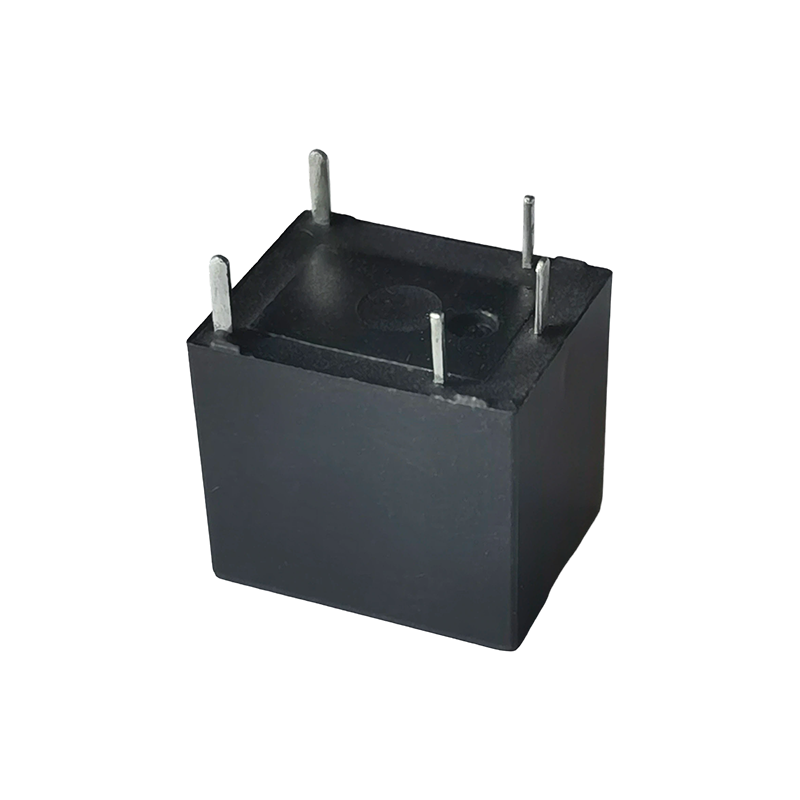

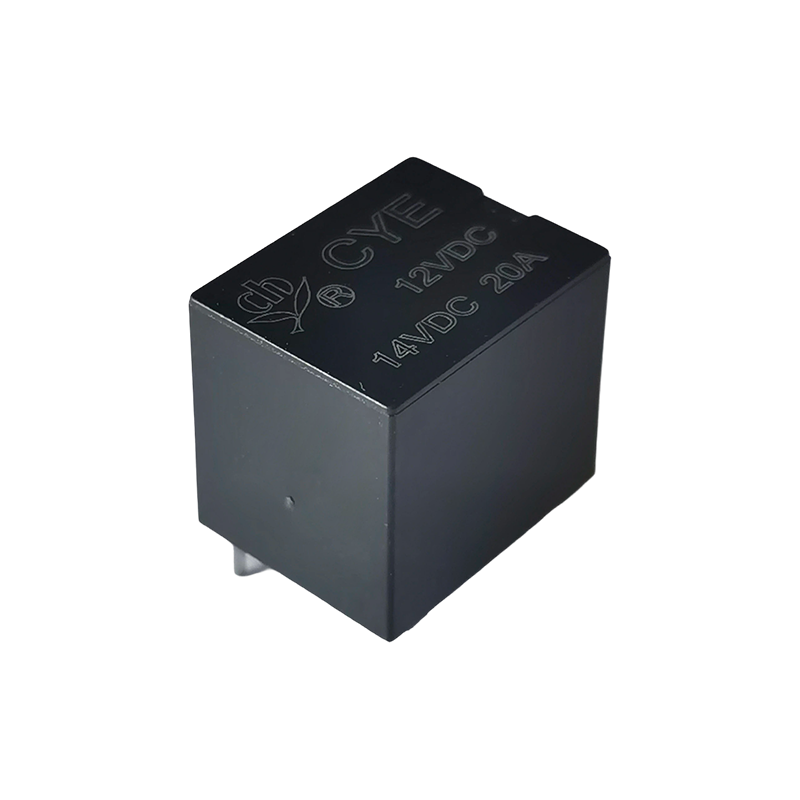

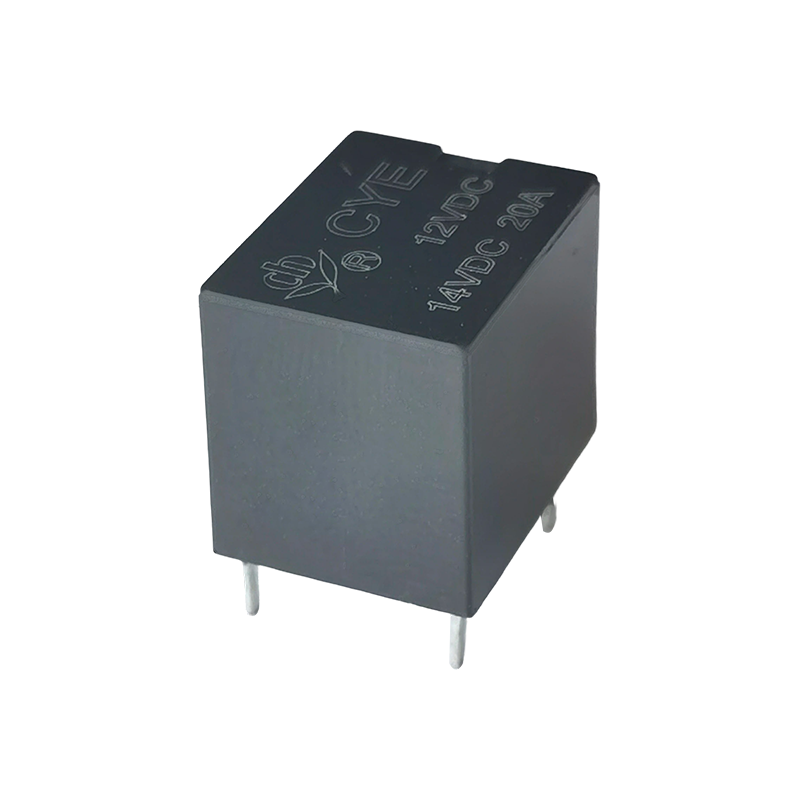

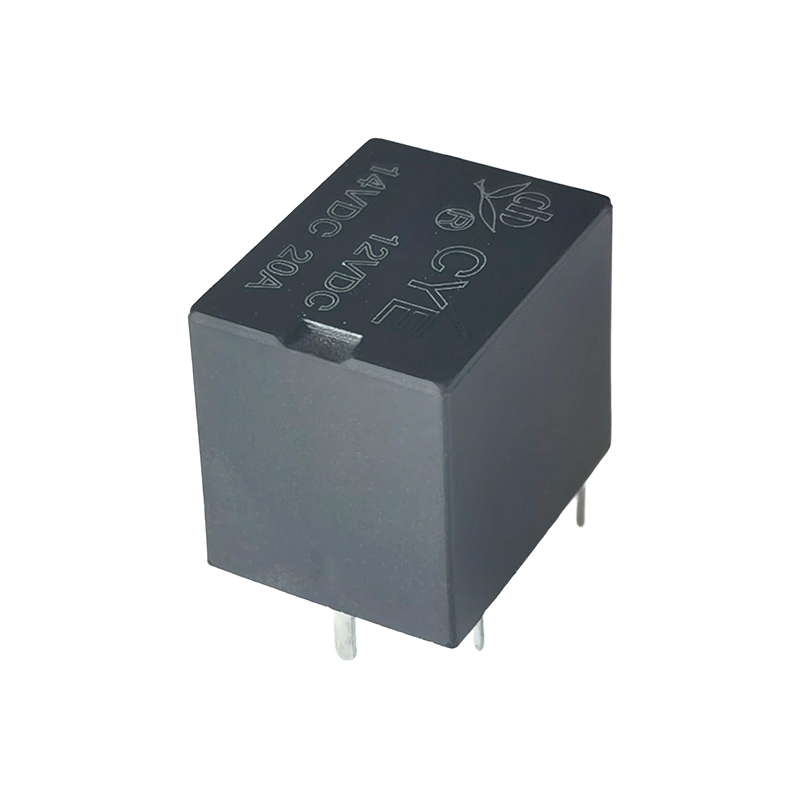

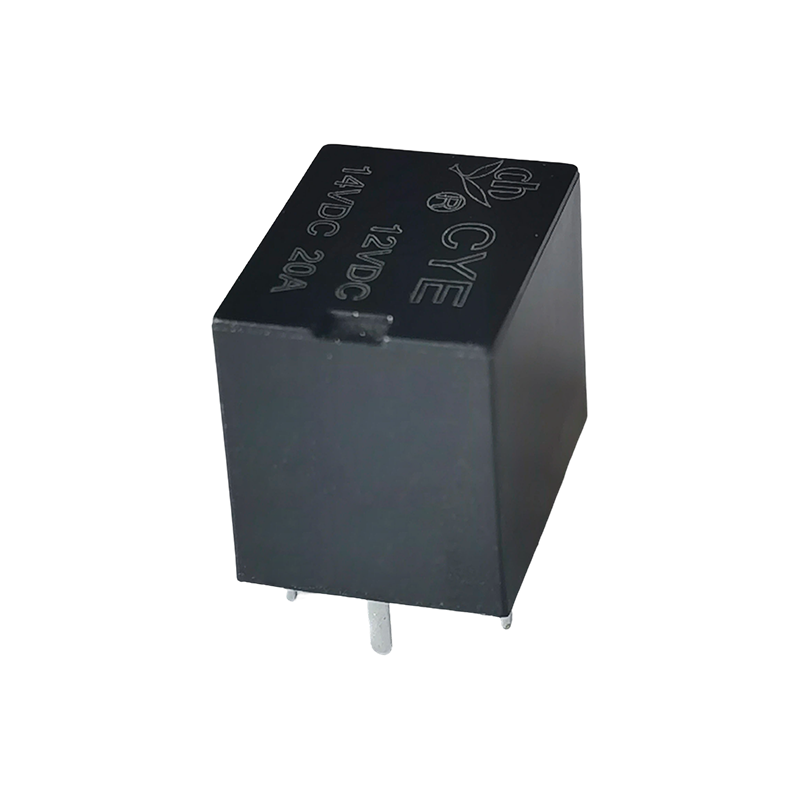

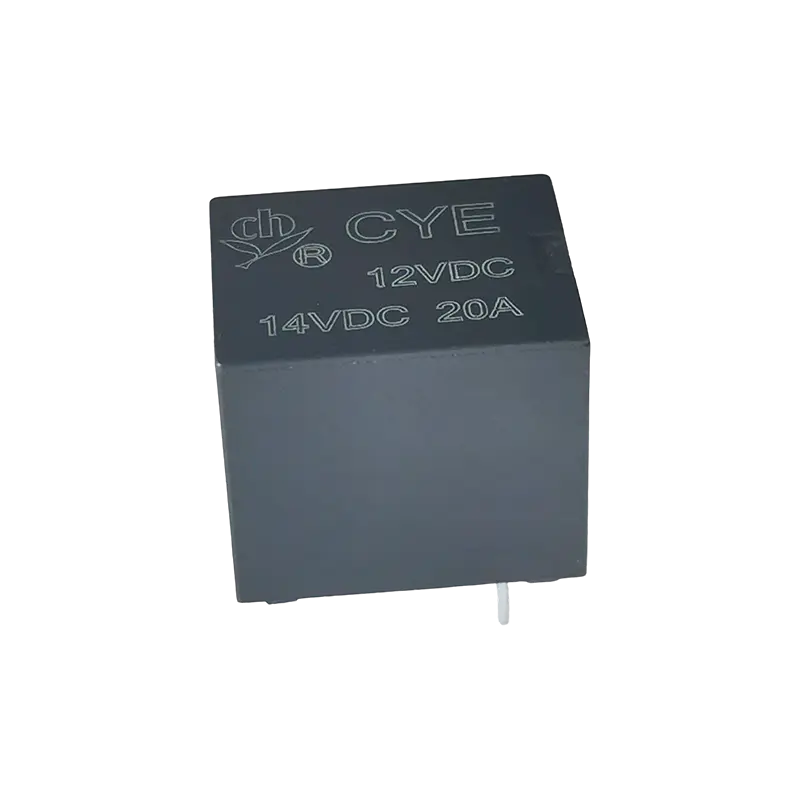

Relai CYE (T78) adalah relai elektromagnetik berdaya tinggi ultra-miniatur dengan berbagai aplikasi.
Kegunaan utamanya meliputi:
Sektor Otomotif: Biasa digunakan pada pengendalian motor kunci pintu mobil, sistem alarm anti maling mobil, serta peralihan sinyal dan pengendalian beban pada peralatan elektronik otomotif.
Peralatan Rumah Tangga dan Peralatan Kantor: Cocok untuk manajemen daya atau transmisi sinyal pada peralatan rumah tangga (seperti AC, mesin cuci) dan peralatan otomasi kantor.
Sistem Keamanan dan Alarm: Sebagai komponen inti alarm anti maling otomatis, sistem ini mengontrol peralihan sirkuit.
Kontrol dan Otomasi Industri: Digunakan dalam sistem otomasi industri, instrumen, dan perangkat komunikasi untuk mengontrol beban berdaya tinggi dengan sinyal tegangan rendah.
Elektronik Konsumen dan Teknologi Baru: Penerapan yang diperluas di rumah pintar, perangkat IoT, peralatan energi baru, dan elektronik medis.
Data Kontak
| Ketik | CYE |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks.(pada 1A 6VDC) |
| Nilai beban (Beban resistif） | 20A 14VDC |
| Maks. mengalihkan arus | 35A |
| Maks. tegangan peralihan | 30VDC |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 10 ms Maks. (Tidak ada dioda) |
| Waktu rilis | 5 ms Maks. (Tidak ada dioda) |
| Resistensi isolasi | Minimal. 100MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka:500VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak : 500VAC , 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Fungsional | 10-500Hz,TIDAK-10G |
| 10-500Hz, NC-5G |
| Ketahanan terhadap guncangan | Fungsional | 20g untuk NO/11 md. 5g untuk NC/11 md. |
| Merusak | 100G Min. |
| Daya tahan | Daya tahan mekanis （10800ops./jam) | 10000000次 10000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./jam) | 100.000 operasi (pada suhu kamar) |
| Suhu sekitar | -40℃~ 125℃( tanpa kondensasi) |
| Berat | Sekitar 6g |
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 6 | 100 | 60 | Sekitar 0,6W | 60% dari nominalnya tegangan | 10% dari nominal tegangan | 130% dari tegangan nominal |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Sekitar 0,8W | 57,5% dari nominalnya tegangan |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Data yang ditampilkan di atas adalah nilai awal. Jangan menerapkan tegangan maksimum yang diizinkan pada koil selama lebih dari 10 menit untuk menghindari panas berlebih pada koil ke-th.

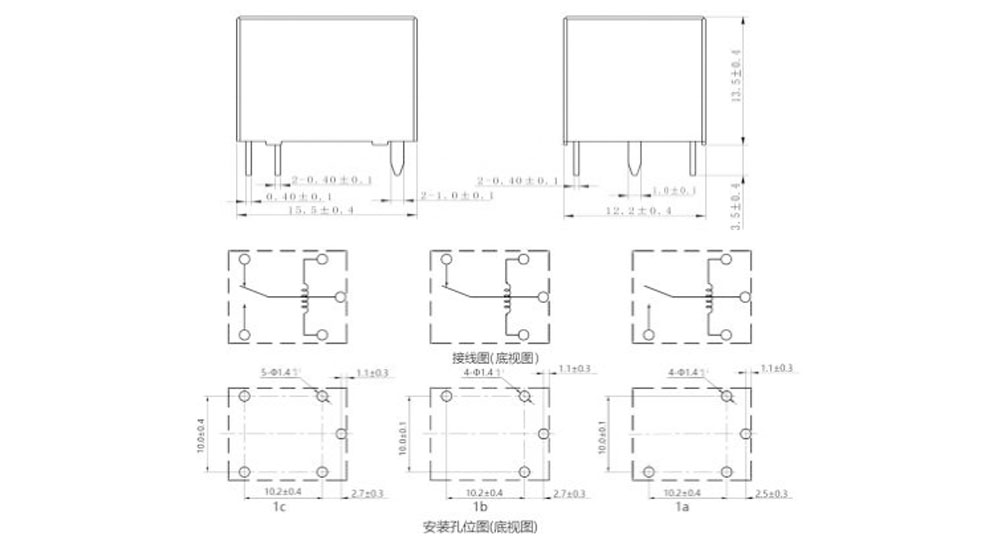

Dimensi garis luar, Diagram pengkabelan, tata letak PCB (Satuan: mm)

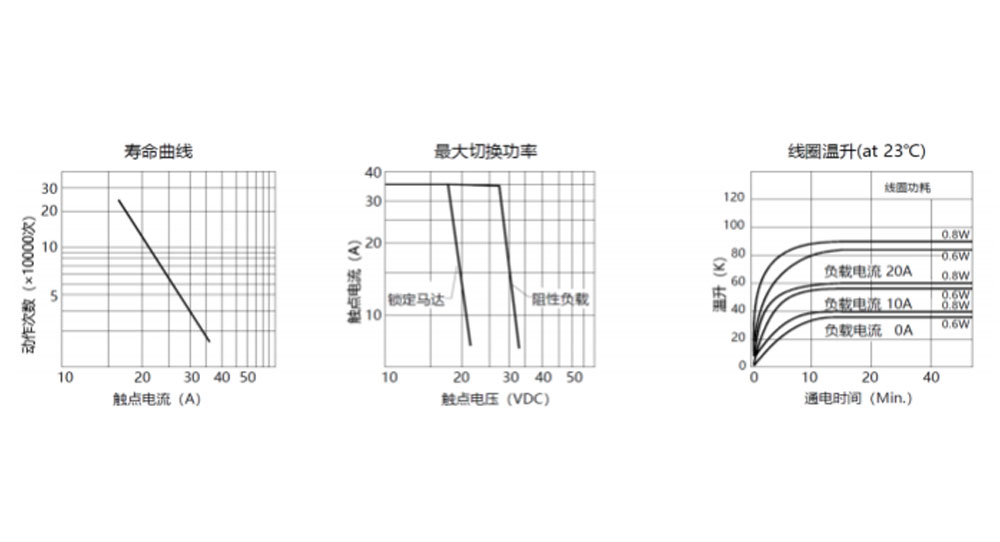

Kurva Karakteristik
Informasi Pemesanan
CYE - 1 - C - 12VDC - B - D - T - XX
0
1：Jenis：CYE
2: Jumlah Tiang: 1-1 Tiang
3: Pengaturan Kontak: A-Formulir A ; B-Bentuk B ; C-Bentuk C
4: Tegangan Nominal: 6,9,12,24VDC
5: Warna Penutup: B-Hitam
6: Kumparan Pwor: D-0,8W L-0,6W
7: Konstruksi Pelindung: Tahan S-Flux,
SH- Tipe tersegel dapat dicuci
8: Parameter Khusus: Tipe Nihil-Standar
Surat atau nomor-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi semua kinerja dan semua parameter untuk setiap kemungkinan aplikasi. Dengan demikian, pengguna harus berada dalam posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang disegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan, silakan hubungi Chengyuan untuk layanan teknis. Namun, merupakan tanggung jawab pengguna untuk menentukan produk mana yang harus digunakan.
