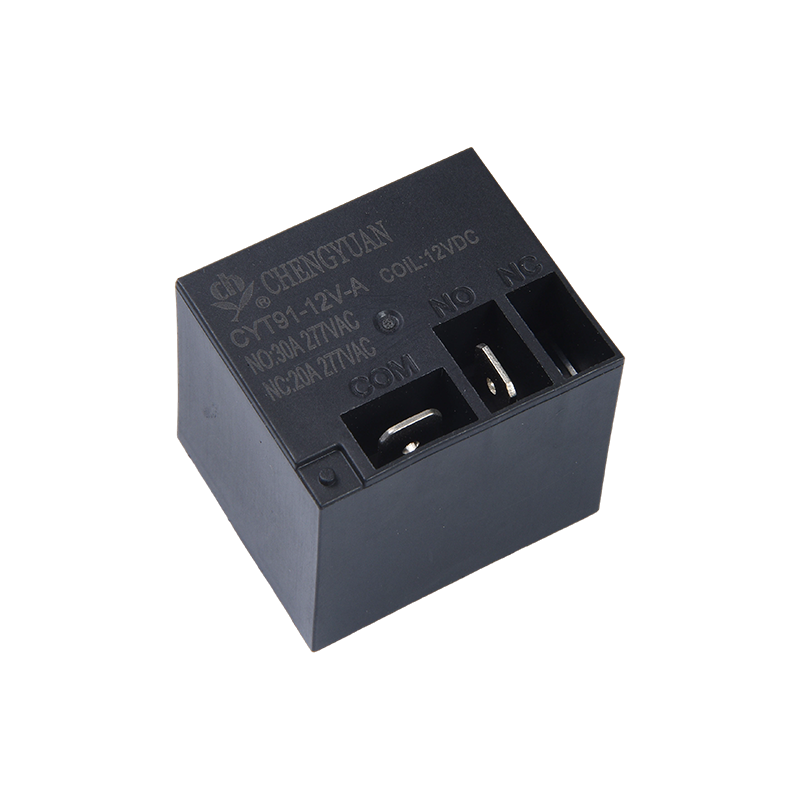

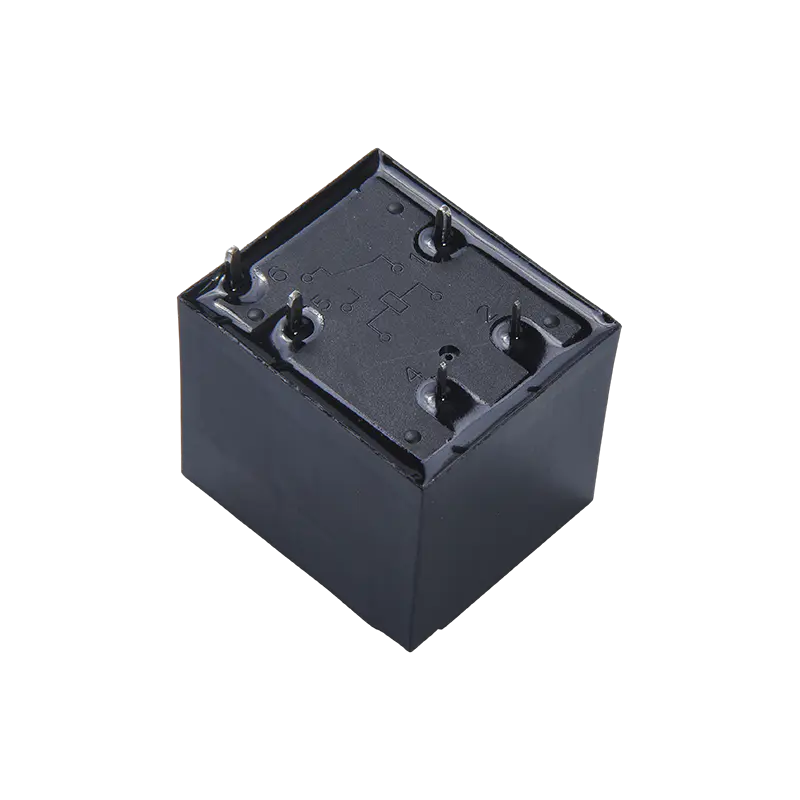

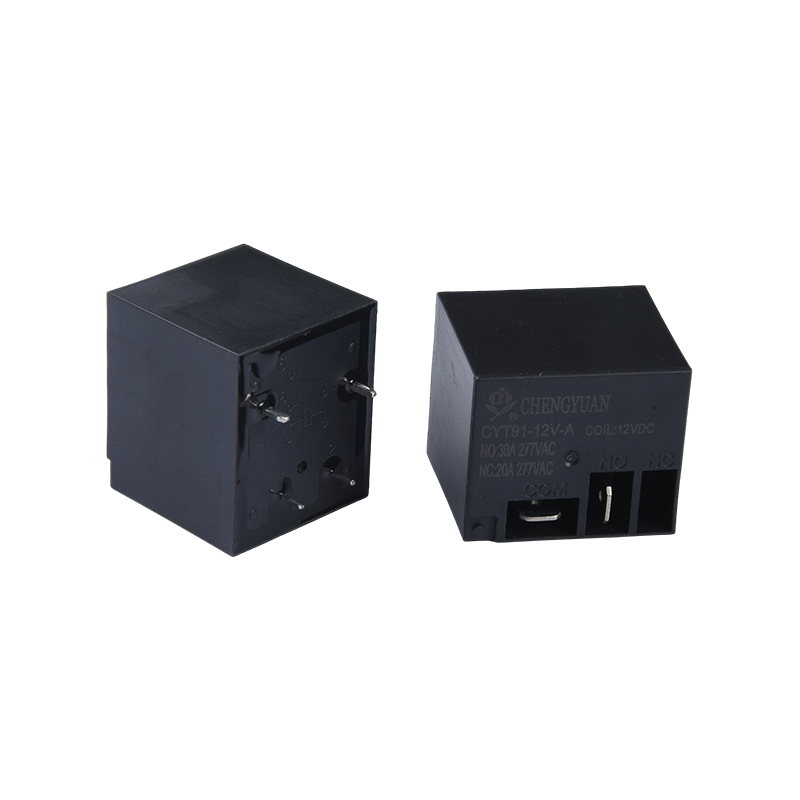

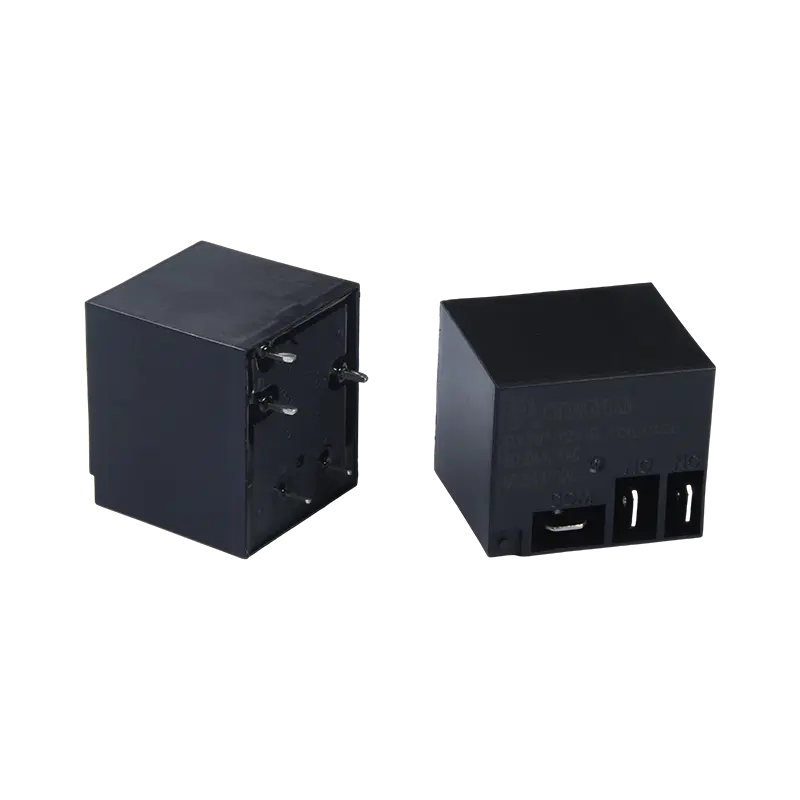

1. Keunggulan Produk
Desain Ringkas Arus Tinggi: Mencapai kapasitas peralihan beban tinggi sebesar 20A/30A dalam volume kecil, menawarkan kepadatan daya tinggi dan menghemat ruang pemasangan.
Struktur Pembawa Arus yang Diperkuat: Versi terminal tembaga opsional memberikan resistansi kontak yang lebih rendah dan kapasitas pembawa arus yang lebih kuat, mengurangi pembentukan panas dan meningkatkan keandalan jangka panjang di bawah arus tinggi.
Penggerak Tegangan Lebar: Rentang tegangan pengoperasian koil lebar (3-48VDC), sangat cocok untuk elektronik otomotif, peralatan bertenaga baterai, dan berbagai sistem kontrol DC.
2. Fitur Utama
Kapasitas Beban: Mendukung peralihan beban hingga 30A @ 250VAC atau 28VDC, memenuhi kebutuhan kontrol sebagian besar beban resistif dan induktif berdaya tinggi.
Konfigurasi Kontak: Menggunakan struktur SPDT (Single Pole Double Throw), menyediakan satu kontak yang biasanya terbuka dan satu kontak yang biasanya tertutup, cocok untuk peralihan sirkuit sederhana atau kontrol hidup/mati.
Penggerak Efisien: Konsumsi daya koil tipikal adalah 0,9W, menawarkan efisiensi berkendara yang tinggi dan beban rendah pada sirkuit kontrol.
Desain Tahan Lama: Struktur kokoh, bahan kontak, dan tekanan dioptimalkan untuk busur arus tinggi, sehingga menghasilkan masa pakai listrik yang lama.
3. Aplikasi Utama
Elektronik Otomotif: Digunakan pada kendaraan listrik dan kendaraan tradisional untuk manajemen baterai, sirkuit pra-pengisian, pemanas, blower, dan kontrol pencahayaan berdaya tinggi.
Peralatan Industri: Mengontrol motor kecil dan menengah, kompresor, pemanas industri, dan unit distribusi daya.
Peralatan Rumah Tangga: Digunakan pada pemanas air instan, peralatan dapur berdaya tinggi, kompresor AC, dan peralatan pemanas yang memerlukan peralihan arus tinggi.
Kontrol Energi: Berfungsi sebagai sakelar kontrol utama untuk sirkuit DC arus tinggi di tata surya dan peralatan pengisian daya.
| Data Kontak |
| Ketik | CYT91 |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks.(pada 1A 6VDC) |
| Nilai beban (Beban resistif） | 20A/30A 250VAC |
| Maks. mengalihkan arus | 20A/30A |
| Maks. tegangan peralihan | 250VAC |
| Maks. mengalihkan daya | 5000VA/7500VA |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 15 ms Maks. (Tidak ada dioda) |
| Waktu rilis | 10 ms Maks. ( Tanpa dioda) |
| Resistensi isolasi | Minimal. 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka:1500VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak : 2500VAC , 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| ketahanan terhadap guncangan | Fungsional | 10G Min. |
| Merusak | 100G Min. |
| Daya tahan | Daya tahan mekanis （10800ops./h) | 10000000 ops.(pada suhu kamar) |
| Daya tahan listrik (360ops./h) | 100.000 operasi (pada suhu kamar) |
| Suhu sekitar | -40℃~ 85℃( tanpa kondensasi) |
| Berat | Sekitar 28g |
Data Kumparan (pada 20℃)
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 5 | 180 | 27 | Sekitar 0,9W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Data yang ditampilkan di atas adalah nilai awal. Jangan berikan volume maksimum yang diijinkantage pada koil selama lebih dari 10 menit untuk menghindari koil terlalu panas.

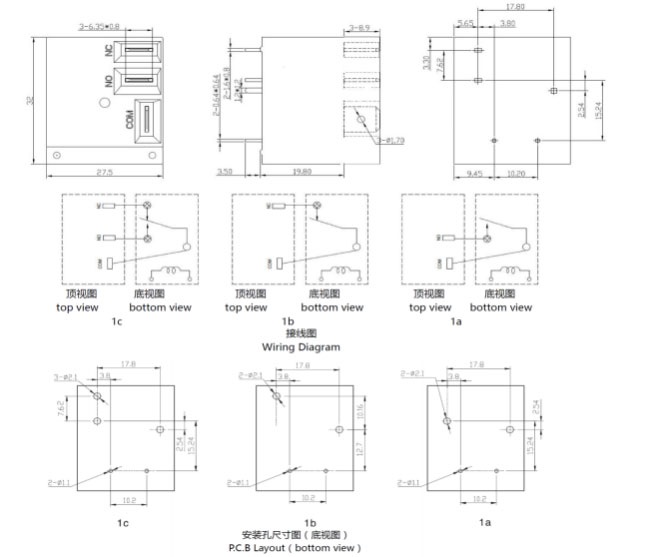

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

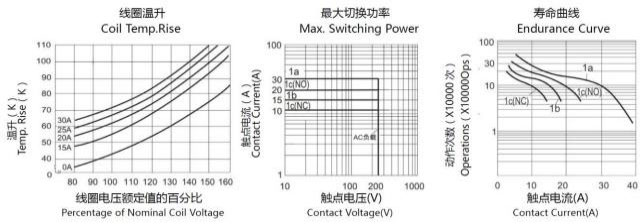

Kurva Karakteristik
Informasi Pemesanan
CYT91 - 1 - C - 12VDC - B - D - S - XX
0
1：Jenis：CYT91
2: Jumlah Tiang: 1-1 Tiang
3: Pengaturan Kontak: : A Formulir A ; B Bentuk B ; C.Bentuk.C
4: Tegangan Nominal: 5,6,9,12,15,18,24,48VDC
5: Warna Lungkup: B-Hitam; L-Biru
6: Kumparan Pwor: D-0,9W
7: Konstruksi Pelindung: Tahan S-Flux,
SH- Tipe tersegel dapat dicuci
8: Parameter Khusus: Tipe Nihil-Standar
Surat atau angka-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau proses permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi semua kinerja dan semua parameter untuk setiap kemungkinan aplikasi. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang disegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan, silakan hubungi Chengyuan untuk layanan teknis. Namun, merupakan tanggung jawab pengguna untuk menentukan produk mana yang harus digunakan.
