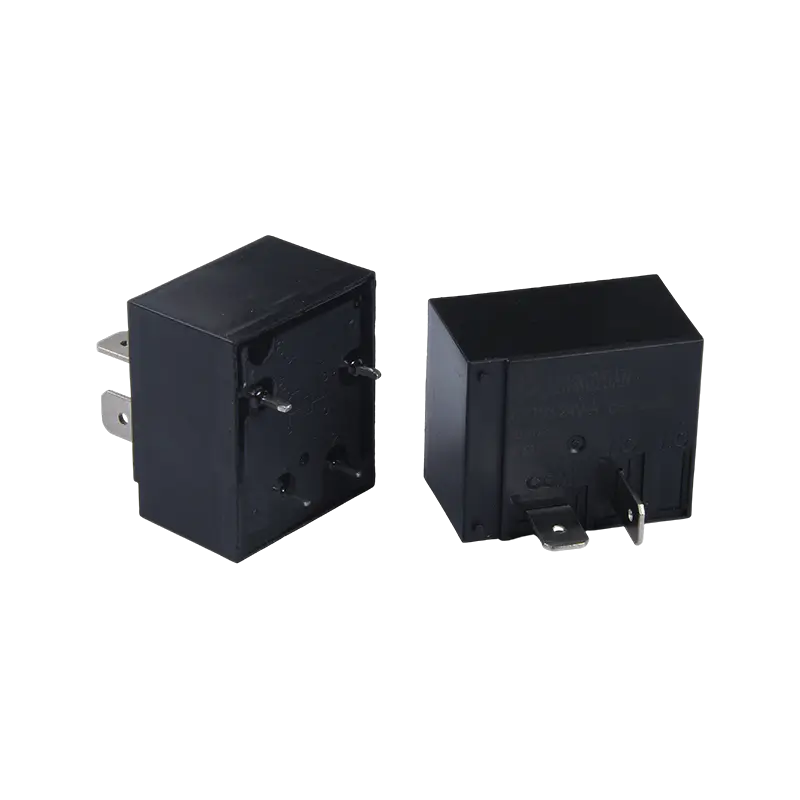

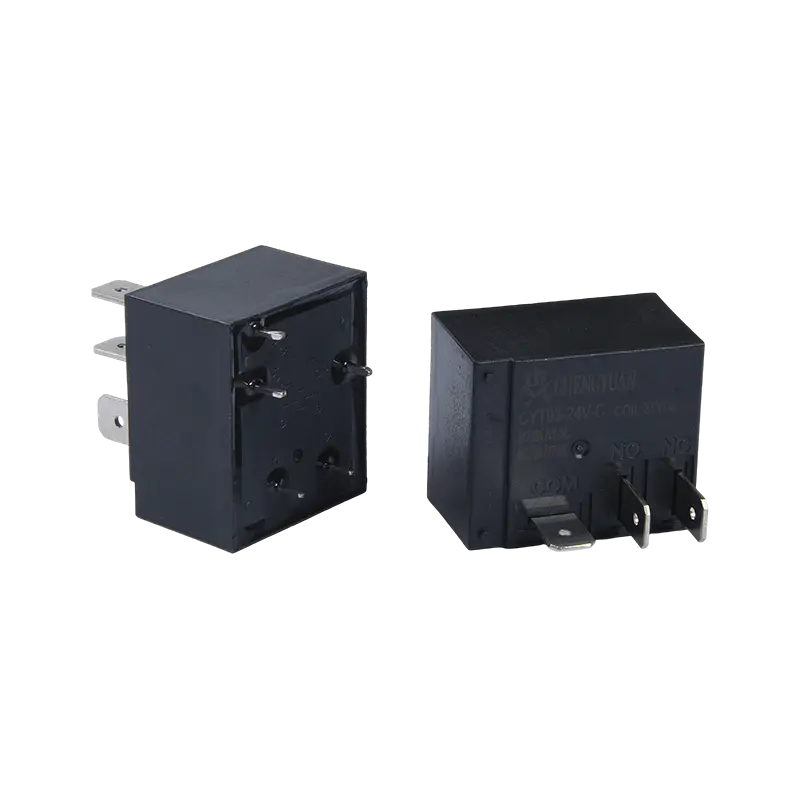

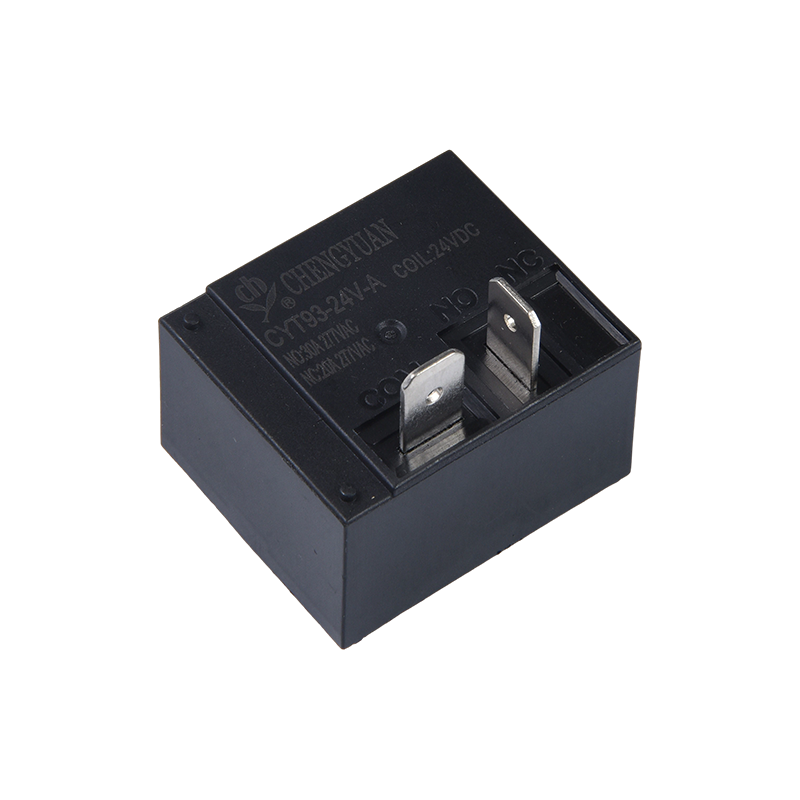

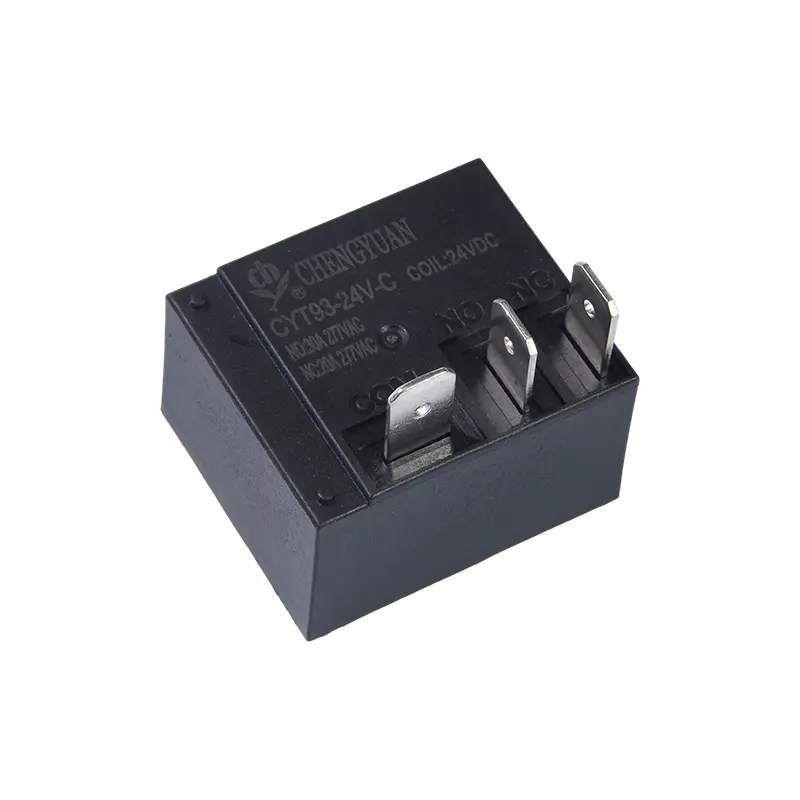

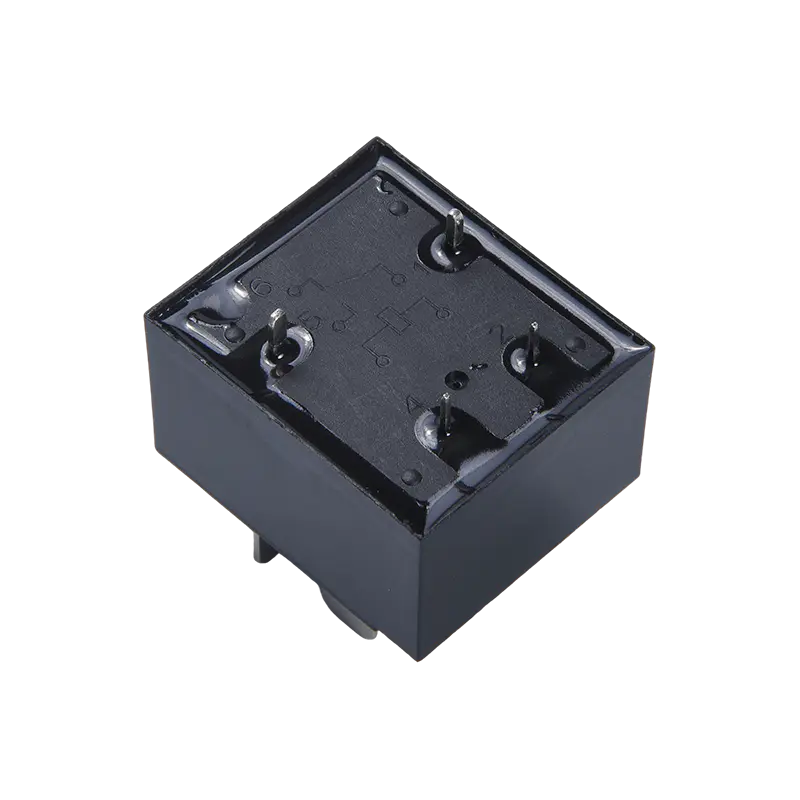

Fitur Produk:
• Kapasitas Pengalihan Beban Tinggi: Mendukung beban pengalihan maksimum 30 amp (beberapa spesifikasi hingga 40A), mampu menangani kebutuhan kontrol peralatan berdaya tinggi.
• Desain Kompak: Ukuran kecil, cocok untuk pemasangan dengan kepadatan tinggi di kotak listrik atau panel kontrol dengan ruang terbatas.
• Konsumsi Daya Rendah: Konsumsi daya koil serendah 0,9W, secara efektif mengurangi konsumsi energi sistem dan pembangkitan panas.
• Beberapa Pilihan Terminal: Produk terminal tembaga tersedia untuk memastikan konduktivitas yang sangat baik dan keandalan kontak saat menangani arus tinggi.
• Kisaran Tegangan Lebar: Tegangan kumparan mencakup 3VDC hingga 48VDC, kompatibel dengan berbagai tingkat tegangan sistem kontrol.
Aplikasi Khas:
• Elektronik Otomotif: Digunakan untuk pengendalian beban berdaya tinggi pada mobil, seperti pemanas, motor kipas, dan sistem penerangan.
• Peralatan Pemanas dan Ventilasi: Cocok untuk peralatan HVAC industri dan rumah tangga, pengontrol elemen pemanas atau kipas ventilasi.
• Peralatan Rumah Tangga: Digunakan untuk kontrol saklar daya pada peralatan rumah tangga berdaya tinggi seperti oven listrik dan oven microwave.
• Kontrol Industri: Digunakan sebagai aktuator pada peralatan otomasi yang memerlukan peralihan arus tinggi.
| Data Kontak |
| Ketik | CYT93 |
| Materi kontak | Paduan perak |
| Hubungi resistensi | 100mΩ Maks.(pada 1A 6VDC) |
| Nilai beban (Beban resistif） | 20A/30A 250VAC |
| Maks. mengalihkan arus | 20A/30A |
| Maks. tegangan peralihan | 250VAC |
| Maks. mengalihkan daya | 5000VA/7500VA |
| Karakteristik |
| Waktu pengoperasian (pada tegangan koil terukur) | 15 ms Maks. ( Tanpa dioda) |
| Waktu rilis | 10 ms Maks. ( Tanpa dioda) |
| Resistensi isolasi | Minimal. 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kontak terbuka:1500VAC, 50/60Hz selama 1 menit |
| Antara koil dan kontak : 2500VAC , 50/60Hz selama 1 menit |
| Ketahanan terhadap getaran | Merusak | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Fungsional | 10-55Hz, dengan amplitudo ganda 1,5 mm |
| Ketahanan terhadap guncangan | Fungsional | 10G Min. |
| Merusak | 100G Min. |
| Daya tahan | Daya tahan mekanis （10800ops./h) | 10000000 ops.(pada suhu kamar) |
| | Daya tahan listrik (360ops./h) | 100.000 operasi (pada suhu kamar) |
| Suhu sekitar | -40℃~ 85℃( tanpa kondensasi) |
| Berat | Sekitar 28g |
Data Kumparan (pada 20℃)
| Nominalnyanya tegangan (VDC) | Nominalnyanya beroperasi saat ini ±10%(mA) | Resistensi kumparan ±10%(Ω) | Nominalnyanya operating kekuatan | Tegangan operasi (Maks.) | Lepaskan tegangan (Min.) | Maks. tegangan yang diijinkan |
| 5 | 180 | 27 | Sekitar 0,9W | 75% dari nominalnya tegangan | 5% dari nominal tegangan | 130% dari tegangan nominal |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Data yang ditampilkan di atas adalah nilai awal. Jangan gunakan tegangan maksimum yang diizinkan pada koil selama lebih dari 10 menit untuk menghindari panas berlebih pada koil.

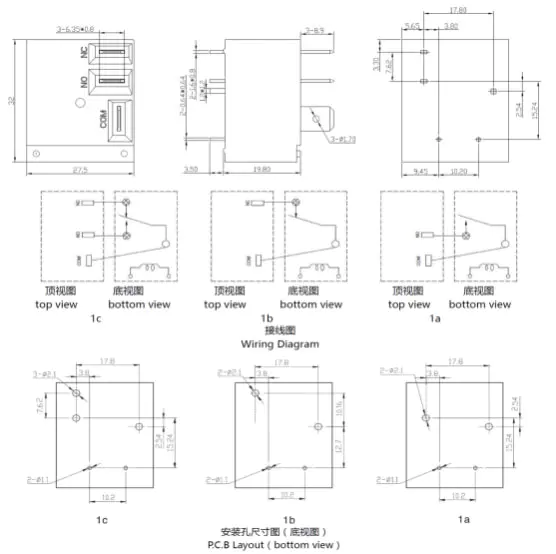

Dimensi kerangka, Diagram pengkabelan, tata letak PCB (Satuan: mm)

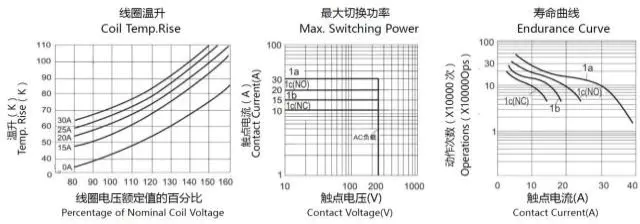

Kurva Karakteristik
Informasi Pemesanan
CYT93 - 1 - C - 12VDC - H - D - T - XX
0
1： Jenis： CYT93
2: Jumlah Tiang: 1-1 Tiang
3: Pengaturan Kontak: : A Formulir A ; B Bentuk B ; C.Bentuk.C
4: Tegangan Nominal: 5,6,9,12,15,18,24,48VDC
5: Warna Lungkup: H-Hitam
6: Kumparan Pwor: D-0,9W
7: Konstruksi Pelindung: Tahan S-Flux,
SH- Tipe tersegel dapat dicuci
8: Parameter Khusus: Tipe Nihil-Standar
Surat atau angka-Persyaratan khusus
Relai tahan fluks tidak dapat digunakan di lingkungan dengan polutan seperti H2S, SO2, NO2, debu, dll.
Pembersihan air atau pemrosesan permukaan tidak disarankan setelah relai tahan fluks dipasang pada PCB.
Penafian: Spesifikasi hanya untuk referensi. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Kami tidak dapat mengevaluasi semua kinerja dan semua parameter untuk setiap kemungkinan aplikasi. Oleh karena itu, pengguna harus berada pada posisi yang tepat untuk memilih
Produk yang cocok untuk aplikasi mereka sendiri. Untuk relai yang disegel, setelah pemasangan dan pembersihan, harap buka lubang ventilasi pada casing sebelum digunakan. Jika ada pertanyaan, silakan hubungi Chengyuan untuk layanan teknis. Namun, merupakan tanggung jawab pengguna untuk menentukan produk mana yang harus digunakan.
